Безопасный и надёжный 3-х фазный электрический щит для частного дома

Изготовление и сборка модульного оборудования происходит на предприятии, после чего, в соответствии с заявкой клиента, осуществляется его установка в здании. Наше электрощитовое оборудование может применяться для распределения электроэнергии в жилых многоквартирных домах, на предприятиях, в офисных зданиях и торговых центрах. Профессиональные монтажники в кратчайшие сроки установят электрощит, выполнят все необходимые проверочные тесты, а также опломбируют устройство.

Щиты вводно распределительных устройств (ВРУ 1 и 3)

Конструкция ВРУ 3 разработана в качестве альтернативы ВРУ 1, отвечая более высоким требованиям: компактными размерами, меньшим весом, эргономичным расположением приборов, металлоемкостью. Вводно распределительное устройство представляет собой комплекс приборов, обеспечивающих подачу и распределение электрического тока в сети переменного тока при номинальном напряжении 220/380В с частотой 50-60 Гц. Используемые аппараты позволяют защитить оборудование при перепадах напряжения или возникновении коротких замыканий. В комплектации устройства применяются панели одностороннего обслуживания, количество которых варьируется от одной до нескольких.

Любое электрощитовое оборудование вы можете купить у нас по выгодной цене.

Цены на вводно распределительные устройства ВРУ 1

Наименование товара Стоимость Наименование товара Стоимость
ВРУ-1-11-10 с руб. ВР 17 995 руб ВРУ1-12-10 с руб. ВР 17 110 руб
ВРУ1-21-10 с руб. ВР 16 151.25 руб ВРУ1-22-53 с руб. ВР 18 880 руб
ВРУ1-22-54 с руб. ВР 17 036.25 руб ВРУ1-22-55 с руб. ВР 17 847.50 руб
ВРУ1-22-56 с руб. ВР 16 815 руб ВРУ1-23-53 с руб. ВР 18 511.25 руб
ВРУ1-23-54 с руб. ВР 17 405 руб ВРУ1-23-55 с руб. ВР 18 216.25 руб
ВРУ1-23-56 с руб. ВР 17 257.50 руб ВРУ1-24-53 с руб. ВР 18 732.50 руб
ВРУ-1-24-54 с руб. ВР 18 806.25 руб ВРУ-1-24-55 с руб.ВР 19 691.25 руб
ВРУ-1-24-56 с руб. ВР 18658.75 руб ВРУ1-25-63 с руб. ВР 17 478.75 руб
ВРУ1-25-64 с руб. ВР 16 298.75 руб ВРУ1-25-65 с руб. ВР 17 110 руб
ВРУ1-25-66 с руб. ВР 16077.50 руб ВРУ1-26-63 с руб. ВР 17 921.25 руб
ВРУ1-26-64 с руб. ВР 16 741.25 руб ВРУ1-26-65 с руб. ВР 17 626.25 руб
ВРУ1-26-66 с руб. ВР 17 183.75 руб ВРУ1-27-63 с руб. ВР 18 142.50 руб
ВРУ1-27-64 с руб. ВР 17 110 руб ВРУ1-27-65 с руб. ВР 17 921.25 руб
ВРУ1-27-66 с руб ВР 16 888.75 руб ВРУ1-28-63 с руб. ВР 18 142.50 руб
ВРУ1-28-64 с руб. ВР 17 110 руб ВРУ1-28-65 с руб. ВР 17 921.25 руб
ВРУ1-28-66 с руб. ВР 16 888.75 руб ВРУ1-29-63 с руб. ВР 18 658.75 руб
ВРУ1-29-64 с руб. ВР 17 552.50 руб ВРУ1-29-65 с руб. ВР 19 101.25 руб
ВРУ1-29-66 с руб. ВР 17 331.25 руб ВРУ1-41-00 11 800 руб
ВРУ1-42-01 21 018.75 руб ВРУ1-42-02 15 118.75 руб
ВРУ1-43-00 12 758.75 руб ВРУ1-44-00 12 758.75 руб
ВРУ1-45-01 21 903.75 руб ВРУ1-45-02 15 930 руб
ВРУ1-46-00 14 233.75 руб ВРУ1-47-00 12 168.75 руб
ВРУ1-48-03 18 658.75 руб ВРУ1-48-04 14 676.25 руб
ВРУ1-49-00 12 168.75 руб ВРУ1-49-03 19 765 руб
ВРУ1-49-04 14 676.25 руб ВРУ1-50-00 15 487.50 руб
ВРУ1-50-01 24 411.25 руб ВРУ1-50-02 18 511.25 руб

Технические характерситкии ВРУ 1

Тип исполнения шкафной и напольный
Способ обслуживания одностороннее
Номинальное напряжение, В 3/N ~ 380/220
Частота 50 Гц
Номинальный ток ввода, А согл. схеме
Номинальный ток отходящих цепей, А согл. схеме
Номинальное напряжение изоляции, В 1000
Прочность при коротких замыканиях (номинальный ударный ток), кА, не более 10
Вид системы заземления TN-С-S, TN-С, TN-S
Класс защиты от поражения электрическим током I
Степень защиты по ГОСТ14254-96 IP31 или IP54 (по заказу)
Климатическое исполнение по ГОСТ15150-69 УХЛ 4 (Темп. окр. ср. +1. +35 °С)
Группа условий эксплуатации в части воздействия механических факторов внешней среды М2
Условия транспортирования упакованных ВРУ в части воздействия климатических факторов внешней среды ГОСТ 15150 (-50 +50°С)
Средняя наработка на отказ, час 9000
Срок службы, год 20 (при условии замены комплектующего оборудования с меньшим сроком службы)

Сборка и установка элекрощитового оборудования ВРУ1

Для сборки применяются металлические корпуса, выполненные в виде шкафов, внутри которых можно устанавливать перегородки, что облегчает монтаж оборудования для подключения независимых кабелей питания. С этой целью устройства оснащаются автоматическими приборами отключения питания и панелями ввода. Технические характеристики комплектующих позволяют обеспечивать прием и распределение электрической энергии как для отдельного участка (этажа, корпуса), так и для всего здания целиком. Основой для работы наших мастеров служит техническое задание, содержащее описание ваших практических потребностей, а также утвержденные нормы.

В конструкции панели ВРУ-1 можно произвести необходимые заказчику изменения, для оптимального размещения приборов. Комплект аппаратуры может включать в себя УЗО, приборы учета, предохранители, автоматические системы отключения, что определяет его стоимость. Наши специалисты подберут оптимальные схемы в соответствии с вашими требованиями для обеспечения эффективного и безопасного распределения электроэнергии на вашем объекте. В работе используются качественные материалы и профессиональный инструмент, надежные средства защиты и крепления.

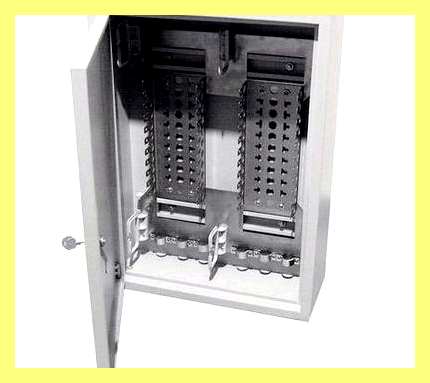

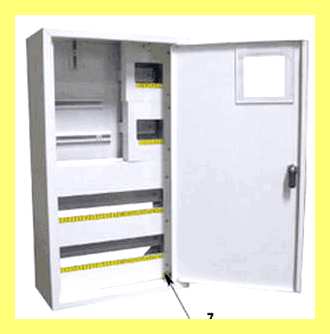

Шкаф для вводно распределительных устройств

Вводно-распределительное устройство ВРУ-1 помещается в металлический шкаф, конструкция которого предусматривает необходимую жесткость, за счет профильного каркаса, и стойкость к механическим воздействиям. Защита от коррозии достигается применением специальных покрытий. Внутри предусмотрены отсеки и перегородки для надежной фиксации приборов. В нашем каталоге вы можете купить подходящий щит ВРУ-1 в оптимальном исполнении, цена которого вас полностью устроит.

Наши специалисты произведут сборку и установку конструкции на вашем объекте в Москве.

Электрощитовое оборудование

Производство и продажа электрощитового оборудования

Шкаф вводной распределительный 380 220 щу 380

Завод «АВВ Электрощит» предлагает функциональное и надежное щитовое электрооборудование собственного производства.

Щит учета 15 кВт 380 В своими руками

Современный электрический щит представляет собой несколько функциональных устройств коммутации, измерительных приборов и средств защиты, объединенных в общий корпус. Указанная на сайте цена включает в себя весь комплекс услуг: производство электрощитового оборудования, его комплектацию и монтаж, если отдельно не оговорено иное.

Мы представляем несколько вариантов устройств, помещенных в пластиковый или металлический шкаф, который может быть установлен как внутри помещений, так и на улице. Напольный или навесной уличный щит отлично защищен от воздействия влаги и пыли, имеет высокую прочность и оснащен надежным замком.

Выпускаемое щитовое оборудование в зависимости от комплектации и области применения может иметь следующее назначение:

  • Электрощитовые панели применяются для работы в сетях с напряжением в 220 или 380 В, служат для распределения тока и защиты приборов от короткого замыкания;
  • Щиты распределения энергии — разработаны для работы в сетях постоянного тока, служат для безопасного распределения тока внутри зданий и сооружений;
  • Главный распределительный щит применяется для контроля, приема и распределения электрического тока в сетях с переменным током;
  • Вводно-распределительные устройства объединяют несколько приборов для учета, контроля, измерения электрического тока и распределения его по зданиям;
  • Щит учета электроэнергии обеспечивает защиту оборудования от скачков напряжения, имеет приборы учета);
  • Щит автоматического контроля оснащен автоматическими устройствами защиты сети);
  • Шкаф управления (встраиваемый шкаф содержит приборы контроля и управления электрообрудованием;
  • Щит этажный устанавливается в жилых зданиях для учета потребления электроэнергии;
  • Щит освещения применяется для управление приборами освещения в зданиях.

Схема сборки электрических щитов

Наши специалисты успешно разрабатывают и реализуют проекты комплексных модульных устройств, предназначенных для безопасного и эффективного распределения тока в домах и на предприятиях.

Профессиональная сборка щитового оборудования осуществляется с применением специального инструмента и защитных средств, квалифицированными мастерами нашей компании. Первоначально производится подключение основного электрического кабеля к вводному автомату, который также выполняет функцию защиты проводки. Далее провод подключается к устройству автоматического разрыва и проводам заземления. Фиксация коммутации проводки и комплектующих осуществляется с применением специальных шин – соединительных элементов конструкции.

Производится разветвление линии по рабочим группам. Мы предлагаем профессиональное изготовление электрических щитов в Москве и Московской области под ключ, в большом ассортименте модификаций.

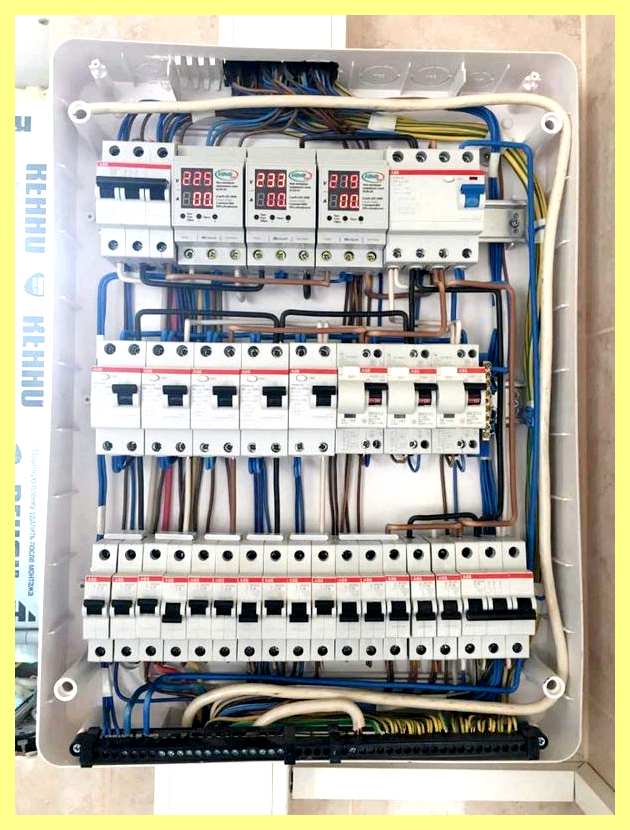

Шкаф вводной распределительный 380 220 щу 380

  1. Пластиковый или металлический корпус
  2. Соединительные элементы нулевых рабочих проводников
  3. Соединительные элементы PE проводник аи проводника уравнивания
  4. Соединительный элемент фазных проводников групповых цепей
  5. Выключатель дифференциального тока
  6. Автоматические выключатели
  7. Линии групповых цепей

Схема предлагаемых нами устройств включает в себя:

  • вводный автомат для защиты проводки, к которому осуществляется подключение основного электрического кабеля;
  • прибор автоматического отключения, которое необходимо для снижения риска возгорания оборудования и защиты людей при коротких замыканиях и скачках напряжения;
  • устройства автоматического разрыва для предотвращения повреждения модулей при перегрузке сети;
  • шины, применяемые для коммутации проводки, а также фиксации комплектующих внутри панели.

Установка и обслуживание щитового оборудования в Москве

Изготовление и сборка модульного оборудования происходит на предприятии, после чего, в соответствии с заявкой клиента, осуществляется его установка в здании. Наше электрощитовое оборудование может применяться для распределения электроэнергии в жилых многоквартирных домах, на предприятиях, в офисных зданиях и торговых центрах. Профессиональные монтажники в кратчайшие сроки установят электрощит, выполнят все необходимые проверочные тесты, а также опломбируют устройство.

Выбирая нашу компанию, вы можете не только купить качественные модульные приборы для своего предприятия, но и получить комплексное обслуживание оборудования нашими специалистами по индивидуальной программе. Мы предлагаем выгодную стоимость услуг: мы осуществляем плановые и внеплановые проверки работоспособности модуля, замену функциональных элементов конструкции, устранение любых неполадок в работе и модернизацию системы.

Примеры работ

Шкаф вводной распределительный 380 220 щу 380 Шкаф вводной распределительный 380 220 щу 380 Шкаф вводной распределительный 380 220 щу 380

Распределительный щит. Сборка трехфазного щита. Подключение автоматов.

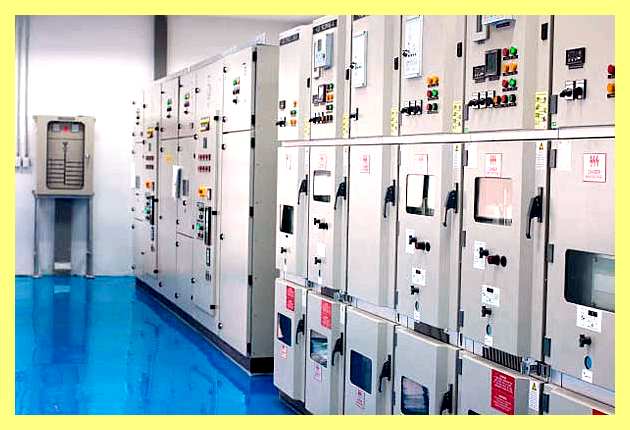

Главный Распределительный Щит на 4000 Ампер

На таких токах не используется соединение кабелем, поэтому в щите использована двойная медная ошиновка (шины максимального сечения сложены вдвое, чтобы выдерживать токи), и всего в щите около 300 кг чистой меди, а вес самого большого из автоматов (автоматический выключатель) составляет 56 кг.

Включение и выключение главного разъединителя производится посредством штанги

Исполнение — напольное, степень защиты — IP54

Щиты вводно распределительных устройств (ВРУ)

Щиты ВРУ (вводно-распределительные устройства) предназначены для приема и распределения электроэнергии. Дополнительно выполняют функцию учета и резервирования. Применение щитов ВРУ предотвращает вероятность короткого замыкания и перегрузок. Тем самым обеспечивается защита подключенных приборов.

Шкаф устанавливается на вводе линии питания.

Цены сборки вводно распределительных устройств ВРУ

Наименование материала» Ед. изм. Кол-во Цена за ед. руб. Стоимость руб.
ВРУ-8 (ВП-1) 94 861,34 р.
Шкаф 2023х630х450 мм ВРУ3 без бок. панелей три двери с монтаж. платами шт 1 9 382,80 р. 9 382,80 р.
Панель боковая 1860х265х15 мм серо-зеленая для ВРУ высотой 2023 мм шт 2 468,16 р. 936,00 р.
Реверсивный рубильник OT400E03C до 400A 3-полюсный (без ручки управления) шт 1 22 019,73 р. 22 019,73 р.
Термо-магнитный автомат 36kA, подключение под шину T3N 250 TMD250-2500 3p F F шт 1 16 504,63 р. 16 504,63 р.
Огран.перенапряж.OVR T1+2 25 255 TS шт 4 6 341,96 р. 25 367,85 р.
Трансформатор тока Т-0,66-200/5-0,5-5ВА с шиной шт 6 310,77 р. 1 864,62 р.
Счетчик электроэнергии Меркурий-230ART-03CN 5А 3 фазы 2 тарифа шт 1 3 900,96 р. 3 900,96 р.
Автомат.выкл-ль 3-полюсной S203 C63 шт 1 922,81 р. 922,81 р.
Амперметр, шкала 200/5A, фланец 72мм шт 3 1 220,58 р. 3 661,73 р.
Вольтметр, шкала 0-400V, фланец 72мм шт 1 6 478,58 р. 6 478,58 р.
Переключатель OMV30PB для вольтметра миниатюрный 7-поз. шт 1 1 019,99 р. 1 019,99 р.
Шина ШММ медная 4х40мм 625А м 4 700,33 р. 2 801,32 р.
ВРУ-8 (ВП-2) 92 060,02 р.
Шкаф 2023х630х450 мм ВРУ3 без бок. панелей три двери с монтаж. платами шт 1 9 382,80р. 9 382,80р.
Панель боковая 1860х265х15 мм серо-зеленая для ВРУ высотой 2023 мм шт 2 468,16 р. 936,00 р.
Реверсивный рубильник OT400E03C до 400A 3-полюсный (без ручки управления) шт 1 22 019,73 р. 22 019,73 р.
Термо-магнитный автомат 36kA, подключение под шину T3N 250 TMD250-2500 3p F F шт 1 16 504,63 р. 16 504,63 р.
Огран.перенапряж.OVR T1+2 25 255 TS шт 4 6 341,96 р. 25 367,85 р.
Трансформатор тока Т-0,66-200/5-0,5-5ВА с шиной шт 6 310,77 р. 1 864,62 р.
Счетчик электроэнергии Меркурий-230ART-03CN 5А 3 фазы 2 тарифа шт 1 3 900,96 р. 3 900,96 р.
Автомат.выкл-ль 3-полюсной S203 C63 шт 1 922,81 р. 922,81 р.
Амперметр, шкала 200/5A, фланец 72 мм шт 3 1 220,58 р. 3 661,73 р.
Вольтметр, шкала 0-400V, фланец 72 мм шт 1 6 478,58 р. 6 478,58 р.
Переключатель OMV30PB для вольтметра миниатюрный 7-поз. шт 1 1 019,99 р. 1 019,99 р.
Материалы и изделия компл 1 9 346,05 р. 9 346,05 р.
Итого за электромонтажные материалы: 196 267,09 р.
Сборка электрощитового оборудования: 19 626,71 р.
ВСЕГО: 215 893,80 р.
В т.ч. НДС 18%: 32 932,95 р.

Виды щитов ВРУ

Компания «АВВ-электрощит» предлагает любые виды электротехнического оборудования. Компоновка зависит от эксплуатационных возможностей и места установки. Дополнительно можно установить специальные системы защиты приборов учета. В зависимости от задач оборудование разделяется на следующие виды:

  • устройства ввода с автоматом выключения питания;
  • шкафы с переключателем;
  • со встроенным рубильником;
  • распределительные с автовыключателями;
  • для управления освещением;
  • с отдельным учетом;
  • шкафы ВРУ со станциями автоматизированного управления.

Схема 1 ВРУ по III категория элекроснабжения

Для III категории предусмотрены наиболее простое, когда основной кабель подключается к вводному рубильнику или к выключателю с автоматическим разъединением (свыше 100А). Также устанавливается защитный выключатель и устройство учета.

Щит 380 вольт 15 КВт. СИП. Сборка и установка на дачном участке. Подготовка к подключению

Схема 2 ВРУ по II категория элекроснабжения на 1 панель

Схема 3 ВРУ по II категория элекроснабжения на 2 панели

Для II категории используется разъединитель ВР 32 для QS1, в остальном схема схожа с первой. Второй вариант подходит для промышленных объектов, позволяя давать равномерную нагрузку на 2 кабеля.

Схема 4 ВРУ по I категория элекроснабжения на 1 панель

Схема 5 ВРУ по I категория элекроснабжения на 2 панели

Для I категории также представлены две вариации. Первая предполагает использование одного кабеля, при обесточивании которого происходит переключение на резервный провод блоком АВР 2.0. Для второй используется блок АВР 2.1, а также отключение ввода при отсутствии напряжения и включение секционного автомата. Прибор учета устанавливается один.

Комплектация

В «АВВ-электрощит» можно заказать разные компоненты оборудования. Все детали отличаются надежностью и отличным качеством. Продукция имеет стандартную комплектацию:

  • готовый щит ВРУ, собранный по техрегламенту и в соответствии с требованием заказчика;
  • комплект ключей для встроенных замков;
  • техническая документация;
  • руководство по эксплуатации;
  • документы, подтверждающие сертификацию и соответствие требованиям ГОСТа.

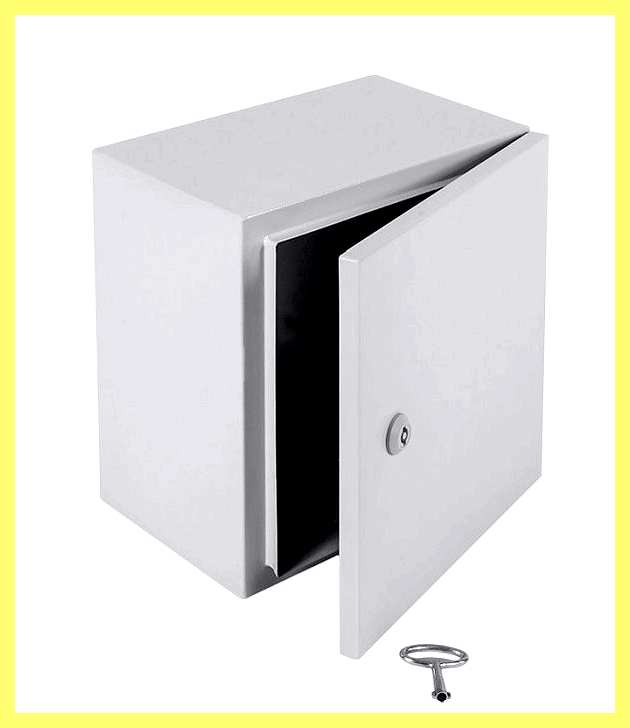

Шкафы выполнены из листового металла со стандартными габаритами. По индивидуальным заказам допускается поставка оборудования с любыми размерами. В таких эксклюзивных случаях детали обсуждаются заранее и указываются в техническом задании.

Общие характеристики
Номинальное напряжение 380, 220В
Номинальный ток до 400А
Частота 50 Гц
Прочность устройства при коротких замыканиях (действующее значение) 10 кА
Условия эксплуатации
Степень защиты IP31 (со стороны дна IP00)
Температура окружающего воздуха от +1 до +40°С
Относительная влажность воздуха не более 80%
Высота над уровнем моря до 2023 м

Характеристики щитов ВРУ

Устройства надежно защищают все подключенные к электросети приборы. В ассортименте представлены щиты ВРУ для однофазных (220 В) и трехфазных (380 В) систем питания. Все элементы защищены от перепадов напряжения, коротких замыканий и утечек.

Специалисты «АВВ-электрощит» помогут подобрать щит ВРУ и проведут консультации об особенностях выбора тех или иных систем. Чтобы заказать оборудование, достаточно связаться с менеджерами, оставив свои контактные данные для заказа обратного звонка.
