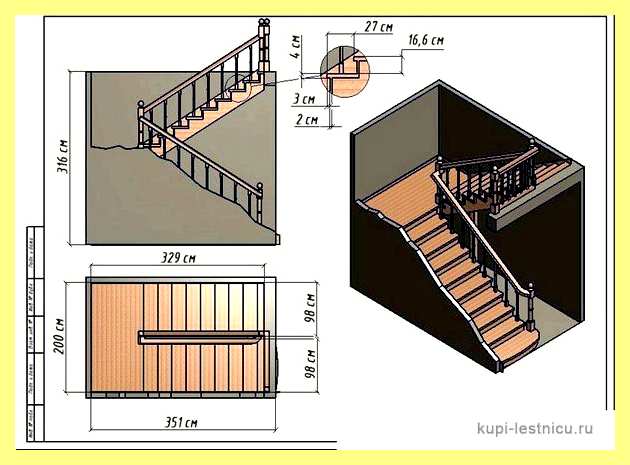

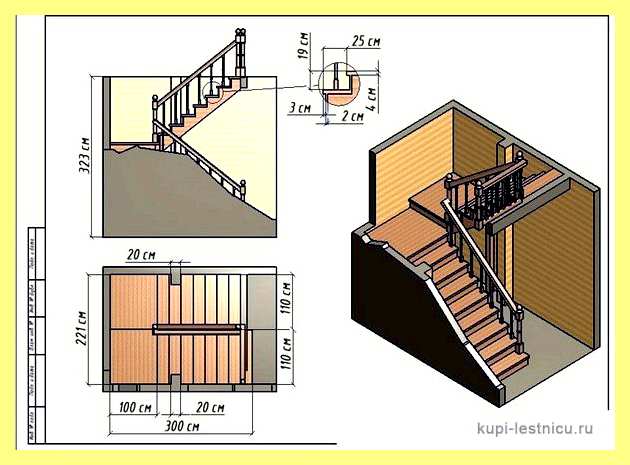

Лестница с поворотом на 90°, с площадкой
Расчёт лестницы
- Данные скрипты учитывают и помогают рассчитать:
Как просто рассчитать каркас лестницы на ломаном косоуре из профильной трубы
- Основные рекомендации при расчете лестницы:
Схема ступеней на второй этаж своими руками
Виды лестниц и способы крепления
Основные элементы конструкций — требования к лестницам

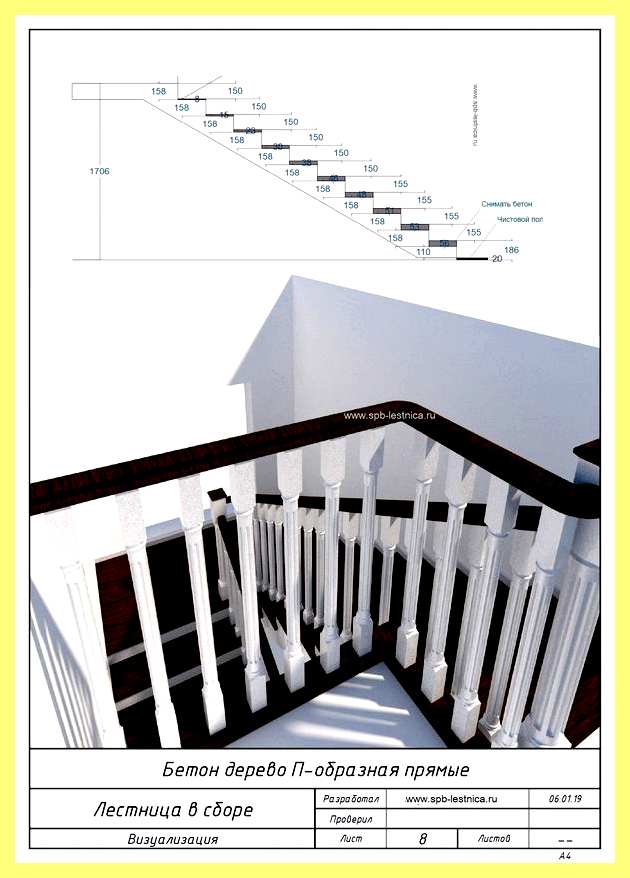

Чертеж лестницы с реальными размерами(по просьбе подписчика)
Данные для расчета — алгоритм
Маршевые лестницы
Как рассчитать лестницу на второй этаж за 2 минуты (геометрические размеры, калькулятор).
Винтовые лестницы
Несколько советов
- Похожие статьи

Обзор программы для лестницы. Вычисление чертеж построение для Android.

Онлайн калькулятор расчета лестницы – простой инструмент для быстрого определения размеров элементов поворотной лестницы с площадкой. Пользователю достаточно внести исходные данные (габариты проёма, количество верхних и нижних ступеней, ширину марша), указать тип лестницы и запустить расчёт. Сервис моментально отрисует чертёж будущей лестницы и отобразит размеры ступеней, уровень площадки, и угол наклона будущей конструкции.

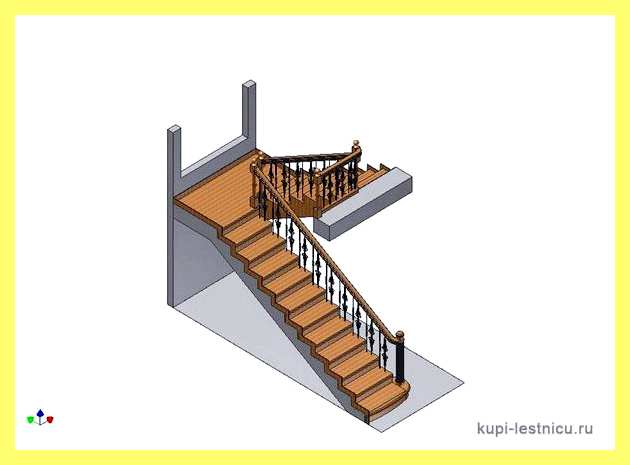

Лестница с поворотом на 90°, с площадкой

Онлайн калькулятор расчета лестницы – простой инструмент для быстрого определения размеров элементов поворотной лестницы с площадкой. Пользователю достаточно внести исходные данные (габариты проёма, количество верхних и нижних ступеней, ширину марша), указать тип лестницы и запустить расчёт. Сервис моментально отрисует чертёж будущей лестницы и отобразит размеры ступеней, уровень площадки, и угол наклона будущей конструкции.

Как работает онлайн калькулятор?

Расчет лестницы на второй этаж с поворотом на 90 градусов производится на основании введённых пользователем исходных данных с учётом значений, заложенных в действующие ГОСТы, СНиПы и другие строительные нормативные документы. В результате расчёта определяется:

угол наклона лестницы;
основные размерные характеристики ступеней (длина, ширина, глубина);
уровень поворотной площадки;
длина сторон нижнего и верхнего косоуров;
размеры подступенков и поручней;

Главное преимущество сервиса – моментальная и максимально точная отрисовка конструкции с детальной визуализацией всех её элементов: лестничных проёмов, маршей, ступеней, площадки. Использование калькулятора позволяет избежать ошибок при проектировании конструкции, и в дальнейшем расчёте стоимости изготовления и монтажа лестницы. Онлайн калькулятор – незаменимый инструмент для тех, кто решил построить лестницу своими руками и хочет сэкономить время и силы.

Исходные данные

Любая металлическая лестница или конструкция из дерева, бетона и других материалов, легко проектируется с помощью ключевых показателей, таких как:

габариты проёма (длина, ширина, высота (значения P1, P2, P3);
толщина и свес края ступеней (S1, S2);
количество верхних и нижних ступеней (S3, S4);
ширина марша (S5);
уровень верхней (последней) ступени;
толщина и ширина косоуров (T1, T2);

Вычисление угла наклона лестницы, размеров ступеней, косоуров (или тетивы) и визуальная обрисовка необходимы для определения стоимости изготовления конструкции и выполнения монтажных работ. Например, лестница на второй этаж из дерева с поворотом на 90 и площадкой очень часто изготавливается из заводских частей, которые выпускаются по определённому размеру. Зная эти данные, легко рассчитать всю конструкцию целиком.

При указании исходных параметров важно учитывать некоторые особенности:

Высота проёма подразумевает высоту всей конструкции – это расстояние от чистового пола первого этажа, до чистового пола второго этажа.
Ширина и длина проёма – указываются с учётом площадки и пролётов от крайних точек конструкции.
Косоуры (или тетива) – специальные несущие элементы, на которые крепятся ступени. Они могут монтироваться с выступом над ступенями с помощью крепления в специальные пазы. Или повторять форму ступеней (монтаж заподлицо), закрывая их боковую часть. В этом случае несущий элемент называется косоуром. Лестницы с косоурами более компактные, легче просчитываются и более устойчивы к нагрузкам. Размеры стоит указывать от стандартных материалов (швеллер, уголок, доска)

Типовые значения

Двухмаршевая деревянная или бетонная лестница изготавливается в разных габаритах. Для облегчения задачи по вычислениям, рекомендуется использовать типовые значения:

6-7 ступеней, толщиной 40мм, по 300мм шириной.
не более 40 градусов наклона ступени для удобства ходьбы;
высота шага – не более 15-20 см, а ширина – от 27 до 32 см;

Уделите внимание будущему расположению верхней ступени. В зависимости от размеров проёма и вида заводских ступеней, может понадобится дополнительный расход материала для вывода последней ступеньки выше уровня 2 этажа. Рекомендуем размещать верхнюю ступень ниже уровня второго этажа.

Расчёт лестницы

Лестница – один из основных атрибутов в доме, она не просто помогает легко перемещаться между этажами, но и служит главным предметом декора. К тому же правильный расчет данного конструктивного элемента напрямую влияет на безопасность. Данная серия онлайн калькуляторов подойдет под любые ваши потребности. Поможет произвести точный расчет и учтет все детали.

Вам останется только распечатать готовые чертежи.

Наши онлайн калькуляторы с чертежами созданы для простого человека, пожелавшего спроектировать и построить лестницу своими руками. Но это не значит, что профессионал не найдет в них, ничего полезного. Скомпилированные алгоритмы позволяют исключить ошибки в просчетах, и максимально точно подготовить рабочие чертежи, как для деревянной, так и металлической лестницы.

Данные скрипты учитывают и помогают рассчитать:

Как просто рассчитать каркас лестницы на ломаном косоуре из профильной трубы

прямые, поворотные, Г и П образные лестницы;
лестницы любых типоразмеров, выполненные из металла, дерева и бетона;
производят расчёт лестницы с забежными ступенями на 90 и 180 градусов;
все конструктивные элементы, включая косоуры, поручни, ступени, подступенки.

Если вы еще не определились с выбором типа, внешнего вида и функционала, наш калькулятор лестницы на второй этаж в частном доме, поможет вам это сделать. Забежные лестницы, винтовые, или с гусиным шагом обычно делают из-за того, что просто мало место, и полноценную лестницу грамотно не поместить.

Если у вас маленькие дети или пожилые люди тогда вам лучше выбрать надежный и безопасный вариант лестницы с площадкой. Прикидывайте, считайте, проверяйте, оценивайте свои трудозатраты, распечатывайте готовые чертежи и используйте все это абсолютно бесплатно.

Основные рекомендации при расчете лестницы:

Учитывайте угол наклона лестницы удобный при ходьбе, обычно это 30-40°. Если увеличить угол, то подниматься становится тяжело, особенно пожилым людям.
Оптимальная высота шага при ходьбе 15-20 сантиметров. Определитесь с этой величиной, и вы поймете высоту подступенка.
Ширину ступеней лестницы принято принимать в пределах 27-32 сантиметра. Не забывайте учитывать особенности покупных ступеней, они, как правило, выполнены в заводских условиях и имеют стандартную ширину 30 сантиметров.
Свес у деревянных ступеней не более 5 см, ибо будет затруднителен спуск, делая ширину ступени не удобной.
Учитывайте ширину маршей и расстояния между ними, исходя из пожарной безопасности и удобства. Обычно для удобного подъема для одного человека нужен диапазон 90-120см,

Выполняя расчет лестницы онлайн, соблюдайте данные рекомендации, ведь от этого напрямую зависит качество расчета и его точность, а так же техника безопасности и комфортность эксплуатации в будущем.

Схема ступеней на второй этаж своими руками

Схема лестницы необходима при обустройстве трех- и двухэтажного жилья или дома с мансардой. Не секрет, что она занимает большое пространств, которое хотелось использовать максимально полезно. Поэтому выбор остается за рациональными вариантами лестничных пролетов в доме.

Виды лестниц и способы крепления

Разнообразие форм и размеров даже готовых решений дает возможность подобрать подходящий вариант для любого дома. Условно можно разделить на две основные группы:

маршевые, которые, в свою очередь, подразделяются по типу конфигурации и могут быть: прямые, г-образные, п-образные, криволинейные;
винтовые.

По типу конструкции также можно выделить несколько видов:

Открытые. Такие сооружения создают ощущение легкости и невесомости. Их можно размещать в комнатах.
Закрытые. Часто под лестницей обустраивается кладовка, шкафы. Интересным является выполнение ступеней в виде выдвижных ящиков. Как правило, такие пролеты занимают много места, но отвечают всем требованиям безопасности и комфортного передвижения.
Складные. Чаще используются для перемещения в хозяйственные блоки. Основной плюс таких конструкций – не отнимают полезную площадь дома.
Трансформеры. Технология не стоит на месте, поэтому и такие модели имеют право на существование. Превратить лестницу в обеденный стол или кровать вполне под силу современным дизайнерам.

Эти же конструкции могут монтироваться с забежными ступенями, в классическом варианте с подступенкой, оборудоваться площадками между пролетами. Материал для лестниц на второй этаж применяется самый разнообразный от классической древесины до стекла. Выбор зависит от дизайнерской задумки, возможности крепления, размера кошелька.
Немаловажным является выбор и техническая возможность фиксации конструкции. Существует четыре основных способа:

Косоуры. Балка с фигурными вырезами в виде гребня под параметры подступенка и проступи. В таких устройствах сбоку виден торец ступени.
Тетива. В опорных балках делаются прорези (пазы) с внутренней стороны, в которые вставляются ступени (закрываются торцы).
Стойка. Опорная конструкция, характерная для винтовых лестниц.
Больцы. От немецкого «болты». Крепление ступеней происходит за счет установки больцов в стену (лучший вариант – кирпичная кладка). Несмотря на кажущуюся ненадежность, такие конструкции способны выдерживать нагрузку до 1,5 тонны.

Учитывая разнообразие форм исполнения, можно подобрать подходящий вариант.

Основные элементы конструкций — требования к лестницам

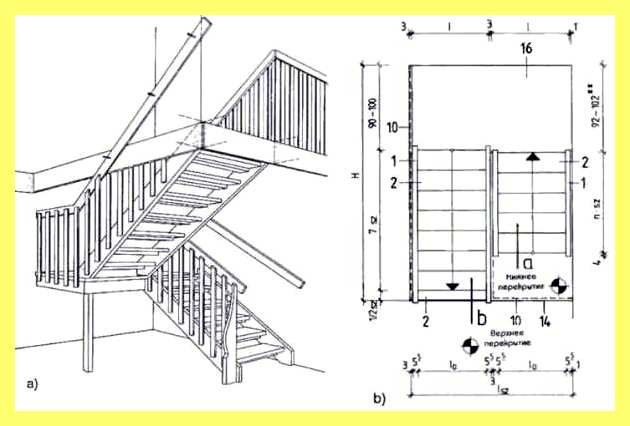

Чертеж лестницы с реальными размерами(по просьбе подписчика)

Любая конструкция состоит из ряда деталей. Лестница не является исключением. В зависимости от типа сооружения некоторые перечисленные элементы могут не использоваться при монтаже:

Проступь. Опорная горизонтальная площадка для стопы.
Подступень. Вертикальное полотно, закрывающее пространство под опорной площадкой.
Каркас (система крепления). Выбираются в зависимости от типа лестницы: косоуры, тетива, стойка, больцы.
Площадки. Они необходимы для перехода с одного марша на другой. Используются на длинных или поворотных лестницах. Иногда заменяются на ступени.
Ограждение. Состоит из перил и опорных стоек. Для деревянных конструкций нередко используются балясины.

Перемещение между этажами должно отвечать нормам безопасности и быть комфортным. Для этого разработаны строительные нормы. К основным требования можно отнести:

Ширина проема. Средняя величина от 900 мм, для винтовых – от 800 мм. Разрабатывая чертеж лестницы, следует продумать занос по лестнице мебели. Насколько это востребовано и технически возможно будет осуществить. Для одновременного перемещения двух человек ширина берется 1250 мм.
Угол уклона лестницы. Должен лежать в диапазоне от 33˚ до 45˚. Оптимальным считается 38˚.
Высота прохода лестницы при подъеме не должна быть менее 1900 — 2023 мм.
Глубина проступи. Диапазон от 250 до 400 мм. При подъеме ступня должна на 70% находиться на проступи. Это обеспечивает комфортное и безопасное перемещение. Ширина забежных ступеней винтовой конструкции может уменьшаться до 180 мм.
Высота подъема находится в диапазоне от 100 мм до 180 мм. Оптимальным считается 110-150 мм.
Лестничный марш рекомендуется оборудовать от 3 до 18 ступеней. Большее количество потребует обустройства переходной площадки.
Высота ограждения должна быть 1200 мм.
Материал для проступи берут износостойкий.
Конструкция должна выдерживать вес нескольких человек одновременно.
Высота ступеней, как и глубина в рамках одной конструкции, не должна меняться. Это обеспечит комфортное перемещение между этажами. Не будет сбиваться шаг.

Учитывая все эти требования, самостоятельно разрабатывается качественная схема лестницы на второй этаж.

Данные для расчета — алгоритм

Можно выбрать подходящий вариант конструкции, благо схемы, представленные в интернете, позволяют это сделать. Но лучший вариант – создать свой уникальный проект. Для расчета лестницы потребуются следующие данные:

Месторасположение. Размещать в жилой зоне рекомендуется в том случае, если оба помещения отапливаются;
Замеряется высота подъема. Берется параметр от чистового пола первого этажа до пола второго;
Габариты лестничного проема;
План первого этажа. На нем схематично прочертить конструкцию. Если в зоне размещения находятся окна, дверные проемы, выступы, то их детально прорисовывают с размерами и с привязкой к стенам, полу. Здесь же отмечается расположение первой ступени.

В процессе проектирования учитываются нормативные требования к лестничным маршам. На этом же этапе подбирается оптимальная система резной лестницы на второй этаж. Для уточненного чертежа понадобится рассчитать количество ступеней. Для этого высоту проема делят на предполагаемый размер подступенка (100-200 мм).

Полученную цифру округляют.

Например, чистый габарит от пола первого этажа до пола второго между уровнями 2700 мм. Планируемая высота ступеней 120 мм. Получаем 2700/120=22,5 шт. Округляем, выходит 23 шт.

Для такой конструкции потребуется площадка (по нормативам рекомендуемое количество ступеней на один марш до 18 шт., оптимальный – до 15 шт.). В этом случае можно увеличить высоту подступенка, но для себя определить насколько такое передвижение будет комфортно и безопасно для членов семьи (пожилых, детей).

Вторым этапом рассчитывают глубину проступи. По нормативам длина шага среднестатистического человека лежит в диапазоне от 600 до 640 мм. Поэтому, при расчете глубины проступи из среднего показателя вычитается высота подступенка, умноженная на 2.
То есть, 600 — 2*120= 360 мм. Оптимальным считается 320-350 мм.

Полученный результат можно скорректировать с помощью увеличения высоты подступенка. Благодаря этому сократится количество ступеней, не потребуется установка межмаршевой площадки, и при подъеме члены семьи не будут сбиваться с шага. Что обеспечит максимально комфортное передвижение по лестнице.

Допускается нависание проступка над подступенком, в случае если нет возможности разместить более длинную конструкцию.
Схема расчета длины лестницы проста. Количество полученных ступеней умножают на глубину. В нашем случае 360*23=8280 мм. Такая длина съест много пространства, поэтому для более компактного расположения имеет смысл установить поворотную многомаршевую или винтовую конструкцию.

Либо пересмотреть расчетные параметры ступеней. Не стоит забывать и про угол уклона. Он должен лежать в нормативных пределах от 33˚до 45˚.

Маршевые лестницы

Рассчитать и смонтировать такую деревянную конструкцию для подъема на второй этаж своими руками вполне осуществимо и для новичков в столярном деле. Схему расчета параметров лестницы такого типа можно осуществить по формуле прямоугольного треугольника.

Где катеты (К1, К2) – высота и длина проема, а гипотенуза (Г) – длина лестницы: К12+ К22= Г2.

Например, высота проема – 3 000 мм (3 м), длина 4 000 (4 м): 9+16=25 (м2); соответственно, длина лестницы будет 5 м (5000 мм).

Как рассчитать лестницу на второй этаж за 2 минуты (геометрические размеры, калькулятор).

Количество ступеней можно рассчитать исходя из рекомендуемых нормативов. Берем за основу высоту 150 мм. Получаем: 3000/150=20 штук. Тогда глубина проступка будет 5000/20=250 мм.

Если данные подставить в формулу расчета среднего шага человека, то получится: 300+250=550 мм, что значительно меньше рекомендуемого параметра (600-640 мм). В этом случае можно уменьшить высоту ступеней.

Еще один важный фактор, который следует учитывать при расчете и конструировании лестницы — высота прохода. У нас в примере задан параметр 3 000 мм, отнимаем от него рекомендуемый параметр 1900 мм, остается 1100 мм. Делим на высоту ступеней, получаем 1100/150= 7,33. С округлением выходит 7 штук. Остальные 13 должны размещаться под проемом второго этажа. Соответственно, его длина составит 13*250=3250 мм.

Как правило, в таких случаях устанавливают поворотные конструкции.

Такие сооружения могут выполняться в двух вариантах:

с переходными площадками;
с поворотными ступенями.

Первый случай обеспечивает комфортное перемещение между уровнями, второй – экономит полезную площадь дома. Ширина площадки не должна быть меньше ширины марша.
Полученные данные из расчетов берутся как основа для выпилки деталей. Стоит учесть, что высота ступеней складывается из высоты подступенка и толщины проступи.

Соответственно, этот момент следует учесть и при подготовке косоуров. Несмотря на свою основательность, маршевые пролеты для передвижения между этажами частного дома являются наиболее популярными. Чтобы сберечь полезную площадь, под такими конструкциями нередко оборудуют кладовку в доме, гардеробную, или используют как дополнительное полочное пространство.

Именно маршевые лестницы имеют наибольший ассортимент конфигураций. Схема сборки лестницы такого плана не отличается сложность и вполне осуществима своими силами. Материал для этих конструкций может быть самым разнообразным.

Винтовые лестницы

Там, где минимум пространства лучший вариант – винтовая (спиральная) конструкция. Рекомендуемая ширина лестничного проема 800-1000 мм. Соответственно, технический проем на втором этаже – 2023-2200 мм.

Чаще всего винтовые конструкции используются как вспомогательные (переход на чердак или цокольный этаж). Для таких сооружений возможна ширина проема 700 мм, общей конструкции – 1500-1600 мм. Для проемов шириной свыше 3000 мм лучше использовать маршевые лестницы. Особенностью винтовых сооружений является конфигурация ступеней и способы их крепления.

Ширина проступи должна быть: в средней части от 200 мм, в узкой – от 100 мм, в широкой – до 400 мм. Методы крепления могут быть разными, в том числе комбинированными:

На опорный столб. Отдельно стоящая конструкция, в центре спирали располагается усиленная стойка, к которой и крепятся ступени;
На опорный столб и стены. С помощью больцов может выполняться дополнительная фиксация ступеней к окружающим стенам;
На изогнутую тетиву или косоусы.

Для винтовых сооружений лучше не монтировать подступенки. Их отсутствие позволяет более комфортно размещать стопы на ступенях, что обеспечивает дополнительную безопасность при перемещении. Высота пролета должна соответствовать нормам 1900–2023 мм. Обязательно наличие перил.

Винтовые лестницы с забежными ступенями прекрасно впишутся в интерьер не только холла, но и комнаты. Свою популярность они получили именно за компактность. К недостаткам можно отнести – сложность перемещения габаритных предметов. Видео подборка различных дизайнов винтовых лестниц.

Несколько советов

Стоит отметить, что подготовка деталей является важным моментом для монтажа лестницы. От качества заготовок зависит конечный результат. Нередко детали или материал для конструкций заказывается на фирмах-изготовителях. На этом этапе важно обратить внимание на качество и вид древесины.

Она должна быть не ниже первого класса (не более одного сучка на погонный метр), просушена, без видимых трещин и дефектов.

Установка крепежных элементов должна осуществляться строго по уровню. Эти мероприятия предотвратят появление скрипа, трещин, перекосов в процессе эксплуатации.

Монтировать капитальный лестничный марш рекомендуется после полной усадки дома. В противном случае из-за перекосов элементов несущей конструкции может падать качество и надежность лестницы.

Обеспечит безопасное и комфортное перемещение между этажами дома – задача посильная даже для новичков в строительстве. Важным является соблюдение технических норм для элементов лестничных конструкций. Это обеспечит надлежащее качество, надежность, безопасность сооружений.
