Чертежи забежной лестницы из дерева

Содержание

Как запилить ЗАБЕЖНЫЕ СТУПЕНИ | Лестница Своими Руками
Расчет и изготовление деревянной лестницы с забежными ступенями
Форма и виды лестниц
Требования безопасности поворотной лестницы с забежными ступенями
Ручной расчет параметров лестницы
Деревянная лестница с забежными ступенями. Опыт горожанки // FORUMHOUSE
- Шаг лестницы (глубина ступени)
Онлайн-калькуляторы
Материалы
Инструменты
Изготовление и монтаж конструкции
Лестница с поворотом на 180°, с забежными ступенями
- Функции онлайн калькулятора и особенности расчета:
Как сделать шаблон забежной, поворотной ступени для лестницы.
- Из какого материала можно сделать лестницу?
Все о забежных лестницах
Плюсы и минусы
Конфигурации
Особенности проектирования
- Основные требования
Расчёт с забежными ступенями.

Как запилить ЗАБЕЖНЫЕ СТУПЕНИ | Лестница Своими Руками

В заключение хочется порекомендовать посмотреть уже готовые варианты лестничных пролетов с забежными ступенями, чтобы оценить преимущества и недостатки каждого из них.

Расчет и изготовление деревянной лестницы с забежными ступенями

При недостатке пространства в жилом помещении поиск места для размещения лестницы доставляет немало хлопот. А решением данного вопроса могут стать лестницы из дерева с забежными ступенями. Такие конструкции не теряют своей практичности в эксплуатации и значительно экономят драгоценные квадратные метры. Но прежде чем приступать к монтажным работам, следует знать о важных нюансах, описанных в этой статье.

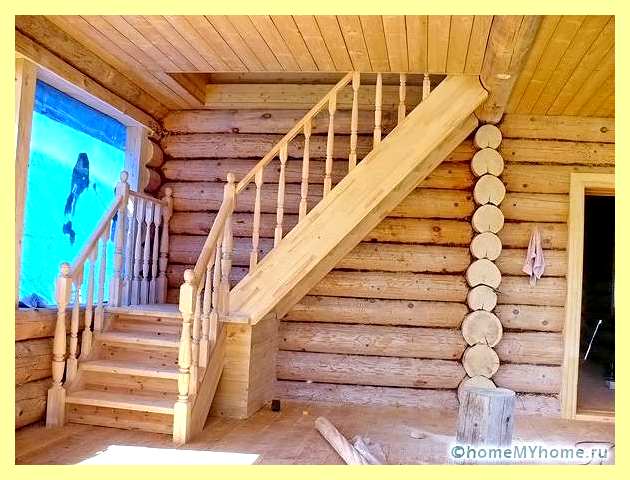

Форма и виды лестниц

Для начала необходимо определиться с конструкцией — формой каркаса будущей лестницы:

ступени укладываются на 2 косоура. Но если ширина пролета больше 120 см, то устанавливают три опоры;
при обустройстве лестницы на тетивах ступени крепятся между опорными элементами;
монтаж ступеней непосредственно к стене либо к основе, закрепленной на стене, с помощью больцев.

При необходимости все три варианта можно комбинировать исходя из планировки помещения, формы лестницы и наличия смежных несущих стен.

Требования безопасности поворотной лестницы с забежными ступенями

Не стоит забывать о том, что хождение по деревянной лестнице должно быть максимально безопасным, так как передвигаться по ней могут и взрослые, и дети. Поэтому следующие рекомендации носят настоятельный характер:

количество ступеней в одном лестничном марше обязательно делать не меньше 3-х и желательно, чтобы общее их число было нечетным — психологически удобнее начинать и заканчивать восхождение с одной и той же ноги;
высота ограждения должна превышать уровень центра тяжести человека, в среднем этот параметр колеблется от 90 до 120 см;
крепеж конструкции должен производиться непосредственно к несущим элементам перекрытия.

Ручной расчет параметров лестницы

Несмотря на множество нюансов и подводных камней, которые встречаются в рабочем процессе, забежная лестница из дерева может не только возводиться своими силами, но и быть спроектирована без привлечения специалистов. Для этого не требуется никаких специальных знаний, все, что вам нужно знать, написано в нашей статье.

Высота лестницы

Данным параметром называется расстояние от пола первого этажа и до пола второго этажа, то есть учитывается и толщина перекрытия. Про это многие забывают, спеша рассчитать конструкцию по стенам жилого помещения.

Расстояние от ступеней до перекрытия высчитывается по росту человека, в среднем этот показатель не должен быть ниже 190 см, еще 10 см добавляют для удобства перемещения. Теперь эта величина может изменяться в большую сторону, но никак не в меньшую.

Длина марша

Длина будущей конструкции складывается из нескольких пунктов:

угол наклона;
ширина ступени;
количество ступеней;
размер лестничной площадки.

А начинать стоит со снятия размеров с имеющегося под лестницу пространства и уже впоследствии корректировать проект под стандарты и нормы.

Ширина лестницы

В основе всех расчетов лежит удобство и безопасность передвижения, человек должен идти, не прижимаясь к перилам из-за тесноты и не боясь опустить ногу мимо ступени.

Касательно ширины лестницы есть несколько рекомендаций:

минимальный размер между поручнями или другими ограждениями – 80-90 см, в таком случае возможно передвижение только одного человека. Перетаскивать мебель по такой конструкции не представляется возможным;
оптимальным размером для лестницы с забежными ступенями является 100-125 см. Два человека спокойно смогут разойтись, двигаясь навстречу друг другу;
зонами комфортного передвижения считаются размеры от 125 м до 150 см, когда встречное движение ничем не затруднено.

Угол наклона

Еще один параметр, отвечающий за удобство при эксплуатации лестницы, и здесь есть свои критерии:
1. Если слишком крутая конструкция, то экономится больше жилого пространства.
2. Если конструкция пологая, то передвижение является более комфортным и безопасным.

Допустимый угол уклона лестницы для жилых помещений находится в диапазоне от 26 до 45 градусов. Более крутой уклон считается травмоопасным и используется только в хозяйственных и промышленных целях.

Число ступеней

Данный показатель не может быть каким-то определенным и зависит от общей высоты конструкции и высоты ступени. К примеру, если высота этажа – 3 м, то поделив ее на 15 см – усредненный размер подступенка – получим 20 ступеней.

Рекомендуется также соблюдать равное количество ступеней в двухмаршевых конструкциях, но на практике такое встречается редко, ведь приходится учитывать и другие параметры, которые идут вразрез с теорией.

Деревянная лестница с забежными ступенями. Опыт горожанки // FORUMHOUSE

Шаг лестницы (глубина ступени)

Самое главное правило, которое следует помнить: стопа должна полностью соприкасаться со ступенькой, однако допускается погрешность в несколько сантиметров для уточнения размеров конструкции.

минимальное значение – 100 мм, однако при быстром восхождении или спуске по такой лестнице можно травмироваться;
наиболее подходящие габариты – от 200 до 300 мм, движение не заставляет вас напрягаться и смотреть каждый раз, куда вы опускаете ногу.

Если требуется увеличить ширину ступени, можно закрепить их с небольшим выносом, но не более 40 мм, чтобы при движении случайно не зацепиться.

Онлайн-калькуляторы

Если же возникают трудности с самостоятельным расчетом забежных ступеней для деревянной лестницы, можно воспользоваться данными калькуляторами для поворотов на 90° и 180°. Плюсы такого подхода к проектированию:

достаточно указать необходимые размеры, и вы получаете схему со всеми параметрами без лишних делений и умножений;
результат можно подготовить и в 3D, что позволит визуально оценить конструкцию и упростит ее изготовление.
указывая материалы, вы получите еще и строительную смету.

Материалы

После того как расчеты выполнены, проект подготовлен, следует определиться с сортом древесины, из которой будет возводиться лестница. Для таких конструкций лучше всего использовать твердые породы, способные выдерживать большие нагрузки, к таким относится дуб, ясень, орех и бук.

Они все примерно в одной категории плотности, но отличаются по цене и подверженности гниению. Так, орех не обладает достаточной стойкостью и имеет среднюю стоимость. Ясень же отличается устойчивостью к разрушению, но и на порядок выше в цене. Сосна также подходит, но требует более тщательной обработки.

Инструменты

Следующий этап – это подготовка необходимого инструмента для монтажных работ:

электродрель;
электролобзик (можно обойтись ножовкой, но времени на возведение конструкции вы потратите в разы больше);
шуруповерт;
молоток;
рулетка;
строительный уровень или отвес.

В качестве крепежных элементов можно использовать гвозди, саморезы из нержавейки и металлические уголки.

Изготовление и монтаж конструкции

Еще на этапе создания чертежа вы сталкиваетесь с вопросом, какой каркас будет лежать в основе лестницы? На практике наиболее популярными считаются изделия на косоурах и тетивах – они просты в монтажных работах и практичны в эксплуатации.

при расположении забежной части непосредственно у основания конструкции монтаж ступеней производится на подступенки (если они имеются) и на опорные столбы;
если же забежная часть располагается посередине и угол перехода прямой (90 или 180 градусов), поворотные проступи укладываются на несущие балки. Сами балки устанавливаются под прямым углом. На месте сгиба лестницы можно сделать закругление с помощью фанеры, придав ей изогнутую форму.

Рассмотрим оба варианта возведения деревянной лестницы с забежными ступенями своими руками:

в случае с использованием косоуров рабочий процесс начинается с треугольных вырезов в несущих балках. Очень важно, чтобы вырезы в балках находились на одном уровне, иначе вы получите неровные ступеньки и кривую, скрипящую лестницу;
согласно расположению забежной части, крепятся балки к несущим элементам;
ступени укладываются на косоуры и подгоняются в размер непосредственно во время рабочего процесса;
установка ограждений, на которые укладываются перила.

Сборка с расположением ступеней на тетивах отличается лишь тем, что они будут монтироваться между балками основания, а не на них, в остальном последовательность действий аналогична.

В заключение хочется порекомендовать посмотреть уже готовые варианты лестничных пролетов с забежными ступенями, чтобы оценить преимущества и недостатки каждого из них.

Лестница с поворотом на 180°, с забежными ступенями

Основное предназначение нашего онлайн калькулятора — произвести расчет лестницы с забежными ступенями на 180 градусов. Такие лестницы очень распространены в коттеджном домостроении, так как позволяют сберечь достаточно много свободного места. Данный калькулятор поможет разобраться со сложными геометрическими расчетами п образной лестницы, всего в пару кликов. Интегрированная расчетная система данного калькулятора, позволит вам избежать ошибок при проектировании лестницы.

Автоматический расчет исключит любые погрешности при составлении чертежей.

Функции онлайн калькулятора и особенности расчета:

Особенностью данного калькулятора является его простота в использовании. Для того чтобы произвести расчет лестницы с забежными ступенями, вам не обязательно разбираться в тонкостях проектирования и иметь специальные знания в области архитектуры.

Перед тем как использовать калькулятор лестницы с поворотом на 180 градусов и забежными ступенями, необходимо разобраться, что же представляет собой данная конструкция. Основной смысл лестницы с забежными ступенями это, прежде всего экономия пространства. Междуэтажная площадка выполняется в виде ступенек и служит для непрерывного продолжения марша. В независимости от того какую конструкцию вы выберете, металлическую или деревянную, она прежде всего должна быть надежной, удобной и максимально безопасной.

Для того чтобы произвести расчет лестницы с поворотными ступенями вам необходимо ввести следующие данные:

Габаритные размеры, длина, ширина, высота и так далее;
Геометрические характеристики ступеней и площадки.

Как сделать шаблон забежной, поворотной ступени для лестницы.

Толщина ступени и самого щита напрямую зависит от выбранных вами материалов. Так, например шпунтовая доска, которую чаше всего используют на ступенях имеет толщину 32, 35, 40 миллиметров, не забывайте это при вводе данных в калькулятор. Если при строительстве лестницы вы планируете устанавливать ступени заводского производства, рекомендуется уточнить размеры заранее, так как ширина «заводских» ступеней в большинстве случаев составляет 30 сантиметров;

— Неточности при расчете могут привести в дальнейшем к затруднительному подъему и спуску между этажами, поэтому особое значение стоит уделить наклону косоуров, оптимальный угол для ходьбы 30-40 градусов, наиболее удобная высота шага 15-20 сантиметров.

Из какого материала можно сделать лестницу?

Данный калькулятор отлично подходит для лестниц, выполненных из дерева, но это не значит, что им нельзя пользоваться, если вы захотели произвести расчет бетонной лестницы. Методика расчета, интегрированная в данный скрипт, построена на данных СНиПов и ГОСТов. Удобная консоль ввода данных, а так же простота расчета и точность чертежей на выходе это основные преимущества данной программы. При всей своей простоте, подойдет как для новичка, так и для профессионала.

Все о забежных лестницах

Забежная лестница или лестница с забежными ступенями – это Г- или П-образная конструкция со ступенями близкими к треугольно-трапециевидной форме на поворотных участках.

Сооружение отличается наиболее компактными размерами среди маршевых лестниц и применяется в условиях ограниченного проема, когда размещение других типов конструкций является невозможным или нерациональным с точки зрения удобства перемещения.

В данной статье будут рассмотрены преимущества и недостатки забежных лестниц, основные конфигурации, а также особенности проектирования, монтажа и ошибки.

Плюсы и минусы

Компактность. Забежная лестница требует проем меньших размеров по сравнению с конструкцией на поворотной площадке. Сохраняя оптимальный угол подъема в 30°, можно уменьшить длину лестницы на ≈1 м.

В реальной ситуации, главный критерий выбора лестницы — безопасность и комфорт при перемещении. Если проем позволяет, всегда выбирают более пологие и прямые конструкции, а забежные ступени используют только в крайних случаях, когда пространство сильно ограничено.

Конфигурации

Забежные лестницы подразделяются на несколько основных (классических) видов по конфигурации:

Г-образные / L-образные

Наиболее распространенными в частном секторе являются Г- и П-образные лестницы, остальные — это частные случаи и применяются крайне редко.

Особенности проектирования

Основные требования

При проектировании конструкции с забежными ступенями должны использоваться все базовые принципы, которые применимы к другим видам лестниц — единственно удовлетворительный результат, когда в итоге лестница получается удобной и безопасной.

угол подъема — 30-45°;
высота ступеней должна быть равной на всем протяжении лестницы — оптимально 15-18 см;
ширина проступи прямых ступеней — 27-30 см, ширина забежных ступеней — не менее 10 см в узкой части;
прямых ступеней на марш — 3-18 шт, забежных для Г-образной — 3-6 шт, для П-образной — 4-8 шт;
ширина марша — 90-120 см;
высота от проступи до перекрытия — не менее 200 см;
выступ края ступени — 2-5 см.

Расчёт с забежными ступенями.

Методы расчета

В частном строительстве при проектировании забежных ступеней лестницы используют два достаточно простых подхода:

Метод резкого перехода

Не рекомендуется использовать более 4 забежных ступеней на поворот в 90° — в противном случае получается слишком узкая проступь.

Следует обратить внимание на то, что в обоих случаях ширина проступи вдоль базовой линии (траектория движения/внешняя дуга) должна быть одинаковой, в этом заключается весь «секрет» удобной лестницы.

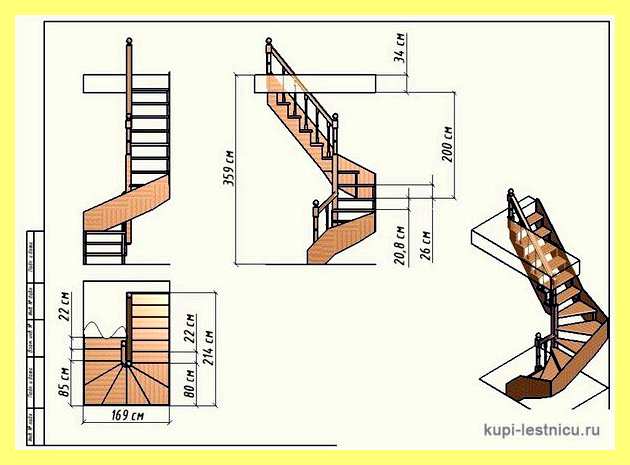

Чертежи забежной лестницы

Мы рекомендуем подготавливать чертежи лестницы с забежными ступенями при помощи автоматизированных инструментов, поскольку в случае самостоятельного расчета придется «подгонять» получившихся графические наброски на реальный проем, и с большой долей вероятности появятся значительные искажения.

Калькуляторы-конструкторы от КАЛК.ПРО предоставляют детализированные шаблоны в масштабе, которые вы можете использовать без дополнительных доработок. На изображениях отмечены все размеры, учтены соединения и пересечения с другими элементами. Если ожидается, что лестница будет неудобна при эксплуатации — вы получите соответствующее предупреждение. Помимо этого, итоговый отчет будет содержать 3D-модель конструкции и полный расчет материалов.

Таким образом, на руках у вас будет полноценный проект забежной лестницы.

Лестница на 90° с тремя забежными ступенями

Лестница на 90° с четырьмя забежными ступенями

Лестница на 180° с шестью забежными ступенями

Лестница на 180° с восемью забежными ступенями

Лестница на 180° с двенадцатью забежными ступенями

Пользуясь готовыми решениями важно отдать предпочтение действительно качественным сервисам, которые могут предоставить не только математически верный результат, но и дать рекомендации пользователю.

Последствия некачественного проекта

Обращаем ваше внимание, что к подготовке проекта необходимо относиться максимально ответственно. Не всегда следует «слепо» доверять специалистам в компаниях, а также нужно осторожно использовать любое непроверенное ПО в интернете. «Цена» последствий может измеряться десятками тысяч рублей.

На примере ниже вы можете оценить проект (слева), который был разработан и воплощен в реальность проектной организацией, инженером со стажем, но с помощью ручных расчетов. Перемещаться по такой лестнице крайне неудобно и весьма травмоопасно, поскольку все ступени без исключения получились забежными. Причем из-за того, что внутренняя часть проступи получилась слишком узкой, по ней одновременно может перемещаться только один человек и только с внешней стороны. К такой конструкции невозможно привыкнуть.

В результате владелец дома заказал новую лестницу (справа) в другой компании, которая создала проект с помощью профессиональных инструментов от КАЛК.ПРО. Сравните сами наглядно, какая конструкция будет обеспечивать удобство при перемещении всеми членами семьи, а какую пришлось переделывать.
