Обсадная коробка двери. Чистовая обсада. Штроба фрезером. Коробка с четвертью.
Андреевские срубы.
— В закладной брусок (паз в срубе, сборная обсадная коробка);
— В шип с готовым откосом (паз в срубе, монолитная «чистовая» обсадная коробка);
Лучшие ответы
По результатам прочтения всех тем про окосячку (обсаду) на данному сетевом ресурсе собрал свои наблюдения в некое подобие ФАКа (может быть кому то пригодится, дабы не терять лишнее время):
Для чего необходима окосячка?
1. Окосячка удерживает боковые стены сруба в проеме от поперечного смещения за счет шипа по все длине боковины.
2. Окосячка позволяет срубу перемещаться вертикально относительно оконного проема при усадке во время первоначальной усадки сруба (которая практически полностью заканчивается через 10 лет); также в период жизни сруба дерево подвержено незначительным расширениям. Если окно (дверь) намертво вклеить на пену в проем в срубе – в лучшем случае оторвет пену/ а вероятней всего сломает окно.
С этой же целью над вершинником оставляется усадочный зазор. Для одноэтажного дома 6-7 см, для двухэтажного рекомендуют 10 см. (я у себя делал 5 см, т. к. сруб выстоялся уже в течение года и будет конопатиться, что его немного приподнимет)
Какие виды окосячки бывают?
Чистовая – когда все элементы оструганы/ошкурены и остаются на виду, то есть не закрываются отделкой. Такая окосячка ставится в дома из шлифованного бруса/кругляка.
Черновая – когда весь проем потом закрывается отделкой. Соответственно строгать/шкурить материал для обсады не надо.
Какие конструкции окосячки бывают?
Боковины у окосячки будут при любой конструкции. (При этом есть непростые варианты совмещенных (расположенных рядом) окна/двери, при которых и смежные боковины желательно сделать на скользящем бруске)
с вершинником и нижником;
с вершинником, боковины зарезаны в нижнее бревно;
а иногда боковины зарезают и в нижнее, и в верхнее бревно – но здесь на форуме я таких конструкций не встречал (на мой взгляд это не совсем удачный вариант).
Что такое четверть и ее размеры?
Четверть – это выборка (обратная четверть) или выступ (прямая четверть) на коробке окосячки, которая на 1 см перекрывает оконную коробку.
Обратная четверть – окно вставляется снаружи, ширина выборки – на ширину оконной коробки, глубина – 3 см (1 см на перекрытие, 2 см на запенивание окна).
Пряма четверть – окно вставляется изнутри дома и упирается в бортик 3 см. Причем бортик можно выпиливать из массива (что муторно при широкой коробке окосячки), приклеить или прибить.
Мнение установщиков окон – для черновой обсады четверть не нужна в принципе.
Мнение с форума – четверть нужна, т. к. пена может отойти от дерева и окно будет продуваться.
Из какого материала делается окосячка?
Есть вариант П-окосячки и Т-окосячки. Для чистовой обсады более популярен П-вариант, так как обсада получается толще/солиднее. Есть мнение, что Т-вариант удобней конопатить
Боковины делаются: из массива; доска прикручивается/приклеивается к закладному бруску (в случае Т-окосячки) или два бруска прикручиваются к доске (П-окосячка); есть клееные варианты заводского изготовления (см. Шувое).
Массив обычно берется 100 или 150 мм толщиной, сборный вариант – доска 50 мм. Ширина – по толщине стены.
Общая рекомендация – материал должен быть высушен (до полугода хранения летом, напиленные заготовки сохнут быстрее). Для чистовой обсады по понятным причинам нежелательно наличие трещин. Как сушить материал – есть разные мнения.
Нижник многие делают из лиственницы, т. к. он гниет в первую очередь.
Везде в пазы прокладывается джут или пакля, в паз над вершинником на данном форуме больше рекомендуют закладывать джут. В интернете есть варианты закладывание мин. ваты, ее с обоих сторон обязательно необходимо закрыть паро/гидро изоляцией.
Особенности монтажа.
В срубе из бревен нижник устанавливать на спиленные пол-бревна.
Элементы обсады и проем обработать антисептиком.
Некоторые делают ветровой шип под нижником (см. картинки из Шувое). Но есть мнения, что он не нужен и даже вреден, т. к. вызывает ненужное скопление паров влаги под нижником.
На углах обсадной коробки должны быть сделаны замки, которые «не протыкаются спицей», то есть препятствую сквозному проходу воздуха на всю толщину обсадной коробки.
Изготавливают как очень хитрые замки, так и совсем простые шип/паз. Есть мнения, что большого смысла в сложных замках нет, т. к. одинарный шип/паз «спицей не прокалывается».
Простой шип/паз на вершинники можно делать с уменьшенным шипом с одной стороны (изнутри), чтобы при установке вершинника не поднимать его на всю толщину над боковинами (на картинках ниже должно быть понятно; актуально, например, в том случае, если вершинник толщиной 100 мм, а усадочный зазор планируется только 50 мм).
Примеры и рекомендации.

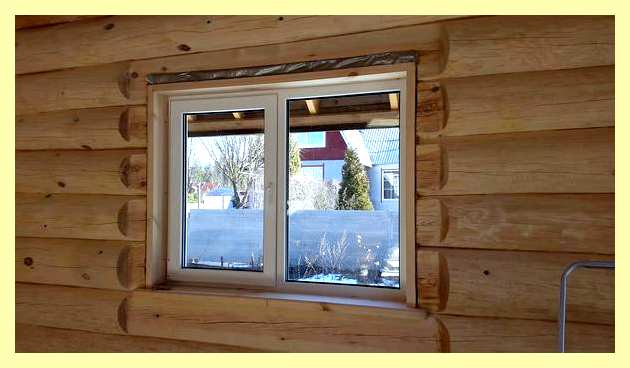

Установка чистовой обсадной коробки в дом из круглого бревна | DIVA-Group
Зачем нужна обсада / окосячка / обсадная коробка?
Эта страничка поможет Вам узнать о вариантах установки пластиковых окон ПВХ в деревянный дом.
Необходимо учитывать некоторые особенности при строительстве сруба дачного дома из бруса или бревна, чтобы впоследствии избежать возможности возникновения неприятных моментов при монтаже окон и обсады.
Наверняка Вы слышали, что деревянный сруб даёт усадку:
В течение первого года после монтажа сруба, он садится на 3-5 см из расчета на 3м высоты. Полная усадка сруба происходит в течении 3-4 лет, как следствие усыхания бревен и продавливания уплотнительного материала между венцами.
Также не стоит забывать, что деревянный дом «живет», т.е. подвержен постоянной подвижке, при повышенной влажности дерево разбухает, при высокой температуре и умеренной влажности – ссыхается.
Поэтому, чтобы ПВХ окна служили Вам долго и качественно, необходима правильная установка. А именно, использование так называемой ОКОСЯЧКИ, или ОБСАДНОЙ КОРОБКИ, или , ещё как вариант названия, ОБСАДЫ.
Данная конструкция обеспечивает прочное крепление окон в проёме с сохранением независимости всей оконной конструкции от передаваемых нагрузок несущих стен. Проще говоря, окосячка служит для исключения давление брёвен на окна в процессе усадки и подвижки дома.
Материалы применяемые при изготовлении и монтаже обсадной коробки:
Для вертикальной подвижки сруба, в качестве направляющей используется брусок – пиломатериал сечением 50х50мм.
Брус сечением 150х150 и 150х200 используется как вертикальные стойки обсадной коробки.
При изготовлении обсадной коробки по технологии «в закладной брусок». используется доска обрезная 50*150 и 50*200.
Льноватин это материал из льняного волокна, выполненный по иглопробивной технологии
Необходим для утепления швов примыкания между венцами дома. В окосячке используется в качестве уплотнительного материала между обсадной коробкой и срубом.
Из материалов для технологии «с чистовым откосом» используется массив хвойных пород, 1-й сорт, камерной сушки (ширина до 250мм.).
Клееный лафет класс «А», хвойные породы, цельноламельный (ширина до 350мм.).
Виды срубов:
Слово сруб произошло от «срубить», «рубка». Сруб — это строение, в первую очередь, срубленное из бревен (в настоящее время дом из бруса или оцилиндрованного бревна тоже называют срубом).Сруб представляет собой строение без пола и крыши и состоит из нескольких венцов, уложенных друг на друга. Количество венцов определяется диаметром бревен и необходимой высотой дома. ВЕНЕЦ представляет собой прямоугольную конструкцию, состоящую из горизонтально уложенных по периметру бревен, скрепленных между собой в углах замковыми соединениями ( Табл. «в чашу», в «лапу»). Конструктивную основу рубленых стен составляют горизонтально расположенные комлями вразбежку бревна.Таким образом сруб имеет бревенчатые стены.
В основе большого или маленького строения, другими словами дома из бревна, лежит конструкция сруба.Рубку бревенчатых стен дома ведут, начиная с окладного венца и заканчивая верхним венцом, двумя способами: с остатком и без остатка.
В основном для строительства деревянного дома используются:
— калиброванное бревно (рубленые дома);
— брус естественной влажности;
— оцилиндрованное бревно естественной влажности.
— профилированный цельный брус (массив);
— клееный профилированный брус.
Сруб из калиброванного бревна.
Калиброванные брёвна (иначе оцилиндрованные) – брёвна, прошедшие специальную заводскую обработку. Высокая прочность таких брёвен объясняется тем, что в процессе обработки, когда с дерева снимается кора, оставляется наиболее прочный верхний слой древесины. Используются брёвна одинакового диаметра.
Производственный процесс изготовления калиброванных брёвен состоит из нескольких последовательных этапов. Сначала в специальных сушильных камерах калиброванные брёвна освобождают от влаги. После этого в калиброванных брёвнахпросверливают специальные отверстия и элементы стыковки. Затем очень важный этап – бревна антисептируют для предохранения их от пагубного влияния различных микроорганизмов.
Для того чтобы впоследствии было удобнее собирать сруб, каждое тщательно обработанное калиброванное бревно помечают (маркируют).
При вырезке проемов и изготовлении окосячки требуется обязательное выравнивание проемов по горизонтали, относительно уровня пола (горизонтальный пропил сверху и снизу светового проема).
Сруб из бруса естественной влажности.
Для строительства сруба используется брус естественной влажности сечением 100х150, 150х150 и 150х200мм.
Дома из бруса естественной влажности быстро и легко собираются, так как все детали изготовлены на станках с высокой степенью точности.
Брус при монтаже укладываются на рулонный межвенцовый утеплитель (льноватин, джут) и крепится березовыми нагелями диаметром 30 мм. через 1-1,2 м. в шахматном порядке.
Сруб из оцилиндрованного бревна естественной влажности.
Проходя через станок бревно приобретает правильную цилиндрическую форму с идеально обработанной поверхностью. Далее в соответствии с проектом деревянного дома оцилиндрованные бревна обрезаются, производится торцовка бревен и производство пазов и замков (венцовых чашек).
При монтаже бревна укладываются на утеплитель, крепятся нагелями диаметром 30 мм в шахматном порядке. Фронтоны, консольные балки стягиваются металлическими шпильками и хомутами.
Черновая или чистовая окосячка? Стоит ли переплачивать? Какую обсаду выбрать?
Для снятия внутренних напряжений в бревне при монтаже делаются пазы глубиной 20 мм.
Сруб из профилированного строганного цельного бруса (массив).
В строительстве деревянных домов широко используется брус. Самый простой вариант — это цельный брус. Его изготавливают в заводских условиях из бревна, отпиливая четыре канта. Усовершенствованный вариант — цельный профилированный брус.
При его изготовлении обычному брусу придается строго определенная форма (профиль), его поверхности строгаются по первому классу чистоты — то есть до уровня евровагонки.
В числе преимуществ строганного профилированного бруса нужно отметить в первую очередь то, что дома из него быстро и легко собираются, так как все изделия изготовлены на станках с высокой точностью. Как правило, после осадки сруба, выполненного из профилированного бруса, конопатка утеплителем не требуется, а расход утеплителя минимальный. Профиль бруса рассчитывается так, что дождевая вода не попадает между бревнами, — это предохраняет стены от возникновения очагов гниения.
Сруб из клееного профилированного бруса.
Что такое клееный профилированный брус? Традиционно, в специализированной литературе упоминаются такие термины, как «клееный брус», «профилированный брус», «клееное бревно». Клееный брус представляет собой экологически чистый, современный материал, свойства которого обеспечивают деревянному дому долговечность, энергоэффективность и превосходные декоративные качества. Клееное бревно и профилированный брус, по сути, являются одним и тем же продуктом, который может носить разные названия в зависимости от его формы.
Все достоинства, которыми обладает древесина, клееный брус сохраняет в полной мере, а помимо этого он еще и хорошо защищен от разрушения специальными пропитками.
Варианты изготовления обсады, окосячки, обсадной коробки.
Существующие виды изготовления окосячки:
— В закладной брусок (паз в срубе, сборная обсадная коробка);
— В шип с готовым откосом (паз в срубе, монолитная «чистовая» обсадная коробка);
«В закладной брусок» (паз в срубе, сборная обсадная коробка).
Вариант окосячки «в закладной брусок» является достаточно распространенным и востребованным. Этот вариант подходит практически для всех видов срубов, за исключением дома, собранного из калиброванного бревна, диаметром свыше 35см.
При подготовке проема в вертикальных торцах сруба по центру вырезается паз, в который через уплотнительный материал вставляется брусок 50х50мм. Затем, предварительно собранная, П-образная обсадная коробка, крепится в проем, а именно в «закладной брусок» при помощи саморезов 6х100мм. Так же, обсадная коробка крепится в нижний «венец», который и служит основанием для установки окна.
«В шип» с готовым откосом (паз в срубе, монолитная «чистовая» обсадная коробка).
При подготовке проема и изготовлении обсадной коробки «в шип» с готовым откосом, в вертикальных торцах сруба по центру вырезается паз. Затем из клееных изделий «лафетов» (стойки + вершник) в проеме собирается «чистовая» обсадная коробка, которая является откосом, не требующего дальнейшей отделки, кроме установки декоративных наличников.
Зачем нужна обсада / окосячка / обсадная коробка?
Эта страничка поможет Вам узнать о вариантах установки пластиковых окон ПВХ в деревянный дом.
Необходимо учитывать некоторые особенности при строительстве сруба дачного дома из бруса или бревна, чтобы впоследствии избежать возможности возникновения неприятных моментов при монтаже окон и обсады.
Наверняка Вы слышали, что деревянный сруб даёт усадку:
В течение первого года после монтажа сруба, он садится на 3-5 см из расчета на 3м высоты. Полная усадка сруба происходит в течении 3-4 лет, как следствие усыхания бревен и продавливания уплотнительного материала между венцами.
Поэтому, чтобы ПВХ окна служили Вам долго и качественно, необходима правильная установка. А именно, использование так называемой ОКОСЯЧКИ, или ОБСАДНОЙ КОРОБКИ, или , ещё как вариант названия, ОБСАДЫ.
Данная конструкция обеспечивает прочное крепление окон в проёме с сохранением независимости всей оконной конструкции от передаваемых нагрузок несущих стен. Проще говоря, окосячка служит для исключения давление брёвен на окна в процессе усадки и подвижки дома.
Материалы применяемые при изготовлении и монтаже обсадной коробки:
Для вертикальной подвижки сруба, в качестве направляющей используется брусок – пиломатериал сечением 50х50мм.
Брус сечением 150х150 и 150х200 используется как вертикальные стойки обсадной коробки.
При изготовлении обсадной коробки по технологии «в закладной брусок». используется доска обрезная 50*150 и 50*200.
Льноватин это материал из льняного волокна, выполненный по иглопробивной технологии
Необходим для утепления швов примыкания между венцами дома. В окосячке используется в качестве уплотнительного материала между обсадной коробкой и срубом.
Из материалов для технологии «с чистовым откосом» используется массив хвойных пород, 1-й сорт, камерной сушки (ширина до 250мм.).
Клееный лафет класс «А», хвойные породы, цельноламельный (ширина до 350мм.).
Обсадная коробка для окон / Установка чистовой обсады в срубе / Ставрополь
Виды срубов:
Слово сруб произошло от «срубить», «рубка». Сруб — это строение, в первую очередь, срубленное из бревен (в настоящее время дом из бруса или оцилиндрованного бревна тоже называют срубом).Сруб представляет собой строение без пола и крыши и состоит из нескольких венцов, уложенных друг на друга. Количество венцов определяется диаметром бревен и необходимой высотой дома. ВЕНЕЦ представляет собой прямоугольную конструкцию, состоящую из горизонтально уложенных по периметру бревен, скрепленных между собой в углах замковыми соединениями ( Табл. «в чашу», в «лапу»). Конструктивную основу рубленых стен составляют горизонтально расположенные комлями вразбежку бревна.Таким образом сруб имеет бревенчатые стены.
В основе большого или маленького строения, другими словами дома из бревна, лежит конструкция сруба.Рубку бревенчатых стен дома ведут, начиная с окладного венца и заканчивая верхним венцом, двумя способами: с остатком и без остатка.
В основном для строительства деревянного дома используются:
— калиброванное бревно (рубленые дома);
— брус естественной влажности;
— оцилиндрованное бревно естественной влажности.
— профилированный цельный брус (массив);
— клееный профилированный брус.
Сруб из калиброванного бревна.
Калиброванные брёвна (иначе оцилиндрованные) – брёвна, прошедшие специальную заводскую обработку. Высокая прочность таких брёвен объясняется тем, что в процессе обработки, когда с дерева снимается кора, оставляется наиболее прочный верхний слой древесины. Используются брёвна одинакового диаметра.
Производственный процесс изготовления калиброванных брёвен состоит из нескольких последовательных этапов. Сначала в специальных сушильных камерах калиброванные брёвна освобождают от влаги. После этого в калиброванных брёвнахпросверливают специальные отверстия и элементы стыковки. Затем очень важный этап – бревна антисептируют для предохранения их от пагубного влияния различных микроорганизмов.
Для того чтобы впоследствии было удобнее собирать сруб, каждое тщательно обработанное калиброванное бревно помечают (маркируют).
При вырезке проемов и изготовлении окосячки требуется обязательное выравнивание проемов по горизонтали, относительно уровня пола (горизонтальный пропил сверху и снизу светового проема).
Сруб из бруса естественной влажности.
Для строительства сруба используется брус естественной влажности сечением 100х150, 150х150 и 150х200мм.
Дома из бруса естественной влажности быстро и легко собираются, так как все детали изготовлены на станках с высокой степенью точности.
Брус при монтаже укладываются на рулонный межвенцовый утеплитель (льноватин, джут) и крепится березовыми нагелями диаметром 30 мм. через 1-1,2 м. в шахматном порядке.
Сруб из оцилиндрованного бревна естественной влажности.
Проходя через станок бревно приобретает правильную цилиндрическую форму с идеально обработанной поверхностью. Далее в соответствии с проектом деревянного дома оцилиндрованные бревна обрезаются, производится торцовка бревен и производство пазов и замков (венцовых чашек).
При монтаже бревна укладываются на утеплитель, крепятся нагелями диаметром 30 мм в шахматном порядке. Фронтоны, консольные балки стягиваются металлическими шпильками и хомутами.
Для снятия внутренних напряжений в бревне при монтаже делаются пазы глубиной 20 мм.
Сруб из профилированного строганного цельного бруса (массив).
В строительстве деревянных домов широко используется брус. Самый простой вариант — это цельный брус. Его изготавливают в заводских условиях из бревна, отпиливая четыре канта. Усовершенствованный вариант — цельный профилированный брус.
При его изготовлении обычному брусу придается строго определенная форма (профиль), его поверхности строгаются по первому классу чистоты — то есть до уровня евровагонки.
В числе преимуществ строганного профилированного бруса нужно отметить в первую очередь то, что дома из него быстро и легко собираются, так как все изделия изготовлены на станках с высокой точностью. Как правило, после осадки сруба, выполненного из профилированного бруса, конопатка утеплителем не требуется, а расход утеплителя минимальный. Профиль бруса рассчитывается так, что дождевая вода не попадает между бревнами, — это предохраняет стены от возникновения очагов гниения.
Сруб из клееного профилированного бруса.
Что такое клееный профилированный брус? Традиционно, в специализированной литературе упоминаются такие термины, как «клееный брус», «профилированный брус», «клееное бревно». Клееный брус представляет собой экологически чистый, современный материал, свойства которого обеспечивают деревянному дому долговечность, энергоэффективность и превосходные декоративные качества. Клееное бревно и профилированный брус, по сути, являются одним и тем же продуктом, который может носить разные названия в зависимости от его формы.
Все достоинства, которыми обладает древесина, клееный брус сохраняет в полной мере, а помимо этого он еще и хорошо защищен от разрушения специальными пропитками.
Варианты изготовления обсады, окосячки, обсадной коробки.
Существующие виды изготовления окосячки:
— В закладной брусок (паз в срубе, сборная обсадная коробка);
— В шип с готовым откосом (паз в срубе, монолитная «чистовая» обсадная коробка);
«В закладной брусок» (паз в срубе, сборная обсадная коробка).
Вариант окосячки «в закладной брусок» является достаточно распространенным и востребованным. Этот вариант подходит практически для всех видов срубов, за исключением дома, собранного из калиброванного бревна, диаметром свыше 35см.
При подготовке проема в вертикальных торцах сруба по центру вырезается паз, в который через уплотнительный материал вставляется брусок 50х50мм. Затем, предварительно собранная, П-образная обсадная коробка, крепится в проем, а именно в «закладной брусок» при помощи саморезов 6х100мм. Так же, обсадная коробка крепится в нижний «венец», который и служит основанием для установки окна.
«В шип» с готовым откосом (паз в срубе, монолитная «чистовая» обсадная коробка).
При подготовке проема и изготовлении обсадной коробки «в шип» с готовым откосом, в вертикальных торцах сруба по центру вырезается паз. Затем из клееных изделий «лафетов» (стойки + вершник) в проеме собирается «чистовая» обсадная коробка, которая является откосом, не требующего дальнейшей отделки, кроме установки декоративных наличников.
