Элементы стропильной конструкции

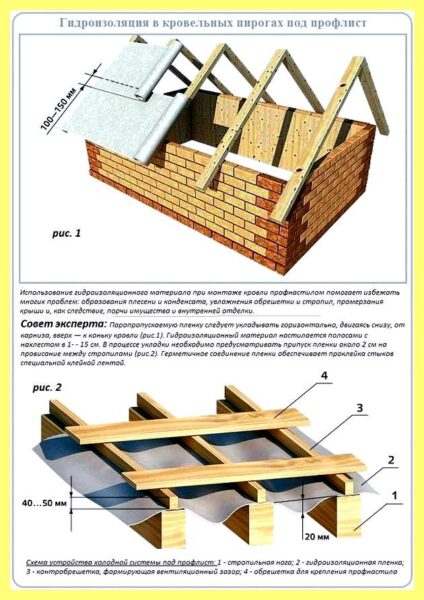

jelementy stropilnoj konstrukcii 4

Содержание

План стропильной системы. Часть 1

На фото выше как раз показана стропильная система наслонного вида. Хорошо видно, что ноги упираются в верхней части на конек. При этом есть два вида крепления самих стропил в верхней части:

9.4. Несущие конструкции скатных крыш

Несущими элементами в скатных крышах служат стропильные конструкции – стропильные балки или стропильные фермы с уложенной на них обрешеткой или опалубкой, либо крупноразмерные плоские элементы – плиты и панели.

На выбор несущих конструкций скатных крыш влияют:

— форма (очертание) здания в плане;

— габариты крыши (величина перекрываемых пролетов);

— нагрузки (собственные, снеговые, ветровые);

— расположение в здании внутренних опор (стен, стоек, столбов);

— требования, предъявляемые к крыше (капитальность, огнестойкость, теплотехнические свойства и др.).

Балочная стропильная конструкция двухскатной крыши может быть решена в виде наслонных, висячих или комбинированных стропил, основным элементом которых являются балки, укладываемые под углом сообразно уклону крыши на наружные стены и внутренние опоры (наслонные стропила), а при отсутствии последних – только на наружные стены (висячие стропила).

9.5. Наслонная система стропил

Наслонные стропила передают на опоры вертикально направленные усилия, поэтому просты в изготовлении и дешевы. В висячих стропилах возникают значительные горизонтальные усилия, распирающие стены. Для восприятия этих усилий, то есть для устранения распора, в систему вводят затяжку, связывающую стропильные ноги между собой, благодаря чему стены испытывают только вертикальное давление. При пролетах более 6 м во избежание провисания затяжек в конструкцию висячих стропил включают дополнительные элементы – подвески и др.

Для больших пролетов применяют стропильные фермы – решетчатые конструкции, состоящие из связанных между собой элементов: нижнего и верхнего поясов, стоек и подкосов.

Основными элементами наслонных стропил являются стропильные ноги и поддерживающие их стойки, подкосы, прогоны и ригели. Стропильные ноги в односкатных крышах опираются врубкой на подстропильные брусья (мауэрлаты), укладываемые сверху наружных стен у их внутренней грани, а в двускатных крышах – нижним концом на мауэрлат, верхним – на коньковый прогон.

Схемы наслонных стропильных конструкций односкатных крыш

Схемы наслонных стропильных конструкций двухскатных крыш

Узлы сопряжения брусчатых несущих конструкций

Узлы сопряжения дощатых несущих конструкций

Мауэрлат является опорным брусом, служащим для передачи и равномерного распределения давления от стропил на стены. Для свободного доступа к нижним концам стропильных ног и к мауэрлату его располагают выше перекрытия па 350-500 мм, а в малоэтажных домах – на 100-150 мм. Мауэрлат изготовляется из бревен диаметром 160-170 мм или брусьев сечением 140х160 мм и более.

При частом расположении стропил, а также при малопрочных стенах независимо от принятого расстояния между стропилами мауэрлаты укладывают по всему периметру наружных стен в виде непрерывной ленты. При редком расположении стропил и достаточно прочных стенах мауэрлаты можно заменять брусьями-коротышами длиной 600-700 мм, укладываемыми под все стропильные ноги.

Чтобы стропила но загнивали, мауэрлаты антисептируют и ограждают от стен рулонным изоляционным материалом. В зданиях с деревянными стенами стропильные ноги врезают непосредственно в верхний элемент стены – в обвязку или верхний венец.

Стропильные ноги изготовляют из бревен, стесанных на один кант (сверху), брусьев и досок на ребро. Сечение стропильных ног и расстояние между ними определяют по расчету в зависимости от величины пролета, тина и веса кровли, снеговой нагрузки и др. Наиболее употребительны сечения брусьев 120-140х160-180 мм, досок 40-50х160-180 мм, круглого леса диаметр 120-160 мм. Расстояния в осях между стропилами из бревен и брусьев принимаются равными 1500-2023 мм, из досок – 1000-1500 мм.

Нижние концы стропильных ног, кроме врубки в мауэрлат, дополнительно прикрепляются к нему скобками, а также скрутками из проволоки (чтобы крыша при сильных ветрах не срывалась). Скрутка одним концом охватывает мауэрлат, другим закрепляется за костыль, забитый в стопу на 300-400 мм ниже мауэрлата.

К концам стропильных ног на величину свеса карниза прибивают кобылки – коротыши из досок, поставленных на ребро, заделываемые в карниз. По кобылкам вдоль ската по всему карнизу прибивают опалубку из досок, которая служит основанием для настилки и крепления кровли. Если стропильные ноги выпускаются за мауэрлат и сами являются элементом карниза, кобылки не применяются (в малоэтажных жилых домах и других зданиях).

Чтобы избежать распора, сопряжение стропильных ног в коньке должно быть прочным, не допускающим смещения стропил вдоль ската. Надлежащая прочность стыка достигается врубкой верхних концов стропильных ног вполдерева, постановкой накладок и скреплением нагелями и болтами. Давление от верхних концов стропильных ног, на внутренние опоры передается посредством прогонов, стоек и подкосов.

Прогоны располагают в коньке крыши (коньковый прогон) в двухпролетных зданиях с центральным размещением внутренних опор или сбоку под стропилами (боковые прогоны) – в трехпролетных зданиях и двухпролетных при несимметричном расположении внутренних опор. Устраивают их из бревен диаметром 180-220 мм, брусьев сечением 120х180 мм и более.

Прогоны опирают на торцовые стены, а в промежутке между ними – на стойки, устанавливаемые на внутренние несущие стены или столбы. Стойки изготовляют из бревен диаметром 130-200 мм или брусьев сечением 120х120 мм и более и располагают через 2-3 пары стропильных ног, что составляет в среднем 4000-5000 мм.

Для уменьшения прогиба прогонов и стропильных ног их подпирают соответственно продольными и поперечными подкосами такого же сечения, как и стойки. Продольные подкосы, кроме того, обеспечивают жесткость крыши в продольном направлении.

Установка подкосов позволяет не только уменьшить сечение поддерживаемых ими прогонов и стропильных ног, но и производить наращивание их по длине, если приходится перекрывать большие пролеты. Стык при этом выполняется врубкой (косой накладкой) на нагелях и болтах.

Нижним концом стойки обычно опирают на продольный брус-лежень; в него же врезают поперечные подкосы. При расстоянии между наружными стенами и внутренними опорами более 4000-4500 мм поперечные подкосы устанавливают под всеми стропильными ногами. Если же лежень в конструкции наслонных стропил не предусмотрен, поперечные подкосы ставят только против стоек. При этом на подкосы укладывают боковые прогоны с опиранием на них стропильных ног, а под стойки подкладывают коротыши.

Наряду с подкосами, для повышения жесткости стропил больших размеров, предусматривают ригели (схватки) – горизонтальные элементы, связывающие между собой стропильные ноги. Размещают их под боковыми прогонами или над ними, но так, чтобы по чердаку можно было свободно проходить. Если существует опасность, что стойки сместятся вследствие распора от подкосов, их, как и стропила, схватывают горизонтальными распорками, прикрепляемыми к основаниям стоек.

В четырехскатных крышах, помимо всех этих элементов, наслонных стропил, дополнительно устанавливают диагональные (накосные) стропильные ноги и шпренгели (конструкции, поддерживающие скаты у торцовых стен).

Диагональные стропильные ноги врезают одним концом в мауэрлаты, сходящиеся в углах здания, а верхним опирают на край конькового прогона (в двухпролетных зданиях с центральным расположенном внутренних опор), а если его нет – на прибоины, прикрепляемые к верхним концам ближайшей пары стропильных ног (в трехпролетных зданиях, а также в двухпролетных с несимметричным расположением внутренних опор).

Узлы стропильной системы

На диагональные стропильные ноги опирают малые стропильные ноги – нарожники – и сопрягают с ними врубкой (обычно сковороднем) заподлицо с поверхностью диагональных стропильных ног, чтобы основание под кровлю в этих мостах находилось в одной плоскости со скатами. Опирание нарожников на диагональные стропильные ноги делают вразбежку, чтобы уменьшить ослабление их врубками. Во избежание ослабления диагональных стропильных ног врубками нарожники иногда опирают на рейки, прибиваемые сбоку наносных стропильных ног.

Если пролеты наносных стропильных ног большие, их подпирают снизу стойками, которые устанавливают на горизонтальные балки, укладываемые по диагонали на наружные стоны. В эти балки можно врезать подкосы, поддерживающие стоики и образующие вместе с ними шпренгели – конструкции, повышающие жесткость стропильной системы.

Все сопряжения элементов стропильной системы выполняются металлическими креплениями – гвоздями, скобами, болтами, набивными пластинами, зубчатыми дисками, кольцами, прибиваемые дисками, крепежными элементами и т.п.

Фрагмент плана стропил вальмовых крыш

Стропильная система: виды и монтаж для разных форм скатных крыш

Хороший фундамент – еще не означает, что дом простоит «верой и правдой» на протяжении долгих лет. Еще одна крайне важная составляющая – надежная и качественная стропильная система для крыши. Давайте разберемся, как она устроена в случае скатной крыши, каких видов бывает и из каких элементов состоит.

Какими должны быть стропила для крыш

Вот несколько видов стропил, которые чаще всего используются в современном строительстве:

  • металлические сложно изменить, но этот материал долговечен;
  • деревянные просты в использовании и изменении, но требуют дополнительной обработки;
  • деревянные двутавровые балки (сделаны из бруса и ОСП) отличаются ровностью при максимальной длине до 12 метров, но стоимость выше обычной системы из дерева;
  • железобетонные не поддаются изменениям вообще, но их выделяет длительный срок службы;
  • смешанные или комбинированные системы.

Каждый из них обладает своими плюсами и минусами, которые включают в себя прочность, цену, легкость монтажа, возможность небольших изменений, связанных, к примеру, с несоответствующими размерами, взаимодействие с окружающей средой. В данном материале пойдет речь о самом популярном материале для изготовления стропил — дерево. выделим основные задачи, которые ставятся перед конструкциями данного вида.

Первое, и самое главное – прочность каждого элемента. Крыша не должна деформироваться или сдвигаться. Основа конструкции стропил – треугольник. Именно в виде треугольника делают фермы (рамы), крепящиеся параллельно.

Неподвижные и жесткие, они «возглавляют» всю конструкцию.

Малая масса. Тяжелая крыша – это крайне плохо. Поэтому большинство элементов производят из дерева. Если же вес кровельной системы большой, то его усиливают металлическим каркасом.

Основа – хвойные породы дерева небольшой влажности.

Каким требованиям должно отвечать дерево:

  • 1-3 сорта. Без сколов, сучков и трещин.
  • Элементы из дерева не должны быть менее 5 см. по толщине, и с площадью до 45 кв. см.
  • Максимальная длина бруса из дерева хвойной породы не должна превышать 5-6 м.
  • Мауэрлат и прогоны изготавливаются исключительно из твердых пород дерева.

Главные конструкционные элементы стропил

Любой хозяин, планирующий возведение стропильной системы, обязан быть в курсе, из чего она состоит.

Элементы стропильной конструкции

  1. Мауэрлат. Основа всей конструкции. С помощью этого элемента устанавливается правильная нагрузка на все несущие элементы дома.
  2. Стропильная нога. Задет наклон скату, придает крыше привлекательный вид, надежно закрепляет конструктивные части системы.
  3. Затяжка. Не позволяет «расходиться» ногам. Крепко удерживает их в нижней части.
  4. Прогон. Крепит стропильные ноги в верхней части системы (коньковый прогон) и по бокам (боковой прогон).
  5. Обрешетка. Монтируется строго перпендикулярно относительно балок. Изготавливается из обрезанного бруса или досок.
  6. Стойки/подкосы. «Добавляют» ногам еще больше стойкости.
  7. Свес. Защищает основные конструкции здания от различных природных осадков.
  8. Конек. Место, в котором закрепляются скаты.
  9. Кобылки. Создают свес. Необходимы в случае, когда стропила не имеют необходимой длины.

Давайте разберемся с таким составным элементов стропильной системы, как ферма. Ее делают плоской, и, помимо растяжки, в нее включаются раскосы и сами балки. Закрепляются все эти детали таким образом, чтобы нагрузка на главные конструкции шла вертикально.

В случае, когда пролет довольно большой, то ферма делается из нескольких составляющих. Нижняя часть фермы – потолок чердака. Точное число ферм определяется после серьезных расчетов на каждом конкретном объекте.

Рекомендуем: Плоская крыша: быть или не быть, а если быть, то как правильно

Виды стропильных систем разных типов крыш

Все варианты конструкций определяются двумя основными видами устройства стропильных систем: висячими и наслонными.

Висячие

Идеально подходят для двускатных типов крыш, с небольшими пролетами – до 5 м., без внутренних перегородок. Нижняя опора – мауэрлат. В такой системе применяется затяжка, которая уменьшает распор конструкции на главные опоры здания.

Элементы стропильной конструкции

Балки висячих стропил расположены внизу – они также играют роль балок перекрытия. В случае, когда перекрытие были изготовлены из железобетонных конструкций, они также могут быть затяжками системы.

  • Не стоит использовать ноги в качестве основного опорного элемента для свеса крыши. Более оптимальный вариант – кобылка (при условии, что свес имеет ширину не более 1 м.). Нога, при таком решении, передает нагрузку по всей своей плоскости мауэрлату.
  • Когда древесина имеет влажность более 20%, стоит заранее приготовиться к тому, что после высыхания система начнет «ходить». Решение – использовать в качестве крепежей болты, которые всегда можно подтянуть. Но, еще более «продвинутый» вариант – «мощные» крепежные винты.
  • На верху крыши обязательно нужно закрепить ветровую доску (должна идти от самого мауэрлата до верха конька). Угол организовывается от мансарды. Нужно это для создания максимально прочной крыши, стойкой к ветровым нагрузкам.

Наслонные

Применяются для крыш с пролетами 9-15 м. Вверху такие стропила крепятся на коньковый прогон, внизу – на мауэрлат.

Если пролет более 15 м., то вместо конькового прогона монтируется два боковых, которые дополнительно крепятся на стойки. В случае, когда будет создаваться чердак, в качестве опоры наслонных балок используют стену.

  • Любая конструкционная часть такой системы не должна быть толще 5 см.
  • Поверхности элементов должны быть максимально гладкими и обработанными.
  • Очень тщательно нужно отнестись к расчету нагрузок на каждый конструкционный элемент.
  • Мауэрлат должен располагаться строго в горизонтальном положении относительно вертикальных опор.
  • Симметрии нужно придерживаться и при монтаже подкосов со стойками.
  • Качественная вентиляция – залог того, что ваша система стропил не сгниет в будущем.
  • В точках соединения элементов с камнем или кирпичем нужна хорошая гидроизоляция.

В зависимости от выбранной застройщиком формы крыши, ее каркас также будет различным. Предлагаем изучить различные варианты для наиболее популярных верхних конструкций дома.

Односкатные крыши

Изготавливаются под углом 13-25 градусов, такие крыши имеют наиболее простые (в плане изготовления и монтажа) стропила. В случае небольшого здания с пролетами до 5 м. применяется наслонная система. В случае, когда пролеты больше 5 м – дополнительно применяют фермы.

Двускатные

Тоже довольно простой вариант. Особенно, когда под такой крышей оборудуется чердак или мансардный этаж. Углы наклона – 15-63 градуса. Если капитальные перегородки расположены на расстоянии до 6 м. (относительно друг друга) – монтируют висячие стропила.

Для ходовых размеров дома 6х6 или 9х9 метров рекомендуем использовать следующие схемы устройства крыши.

Kd.i: Грубые ошибки в сборке стропильной системы.

Увеличивая размеры дома, необходимо видоизменять (усиливать) конструкцию. В таких случаях необходимо использовать наслонную технологию.

Элементы стропильной конструкции

Вальмовые или четырехскатные

С углами наклона 20-60 градусов, и пролетами не более 13 м. Обязательное условие – внутренние усиливающие элементы. Для крыш такого типа используются фермы, или же монтируются стропила для крыш наслонного вида.

Ломанная крыша

В нижней своей части может обладать наклоном до 60 градусов, в верхней – пологая. Ввиду этой особенности мансардная площадь становится несколько больше. Используются такие же типы стропил, как и в варианте с четырехскатными крышами. Но, рекомендуется применять фермы.

Рекомендуем: Установка сэндвич-панелей: пошаговая инструкция

Дополнительные элементы

Для создания максимально прочной крыши, каждая составная часть конструкции должна очень прочно соединяться с каркасом и остальными элементами. При этом крайне важно учитывать силу ветра и направление возможных механических нагрузок.

Более того, стоит обращать внимание еще и на древесину. Она может растрескаться из-за пересыхания. Поэтому важно создать такую конструкцию, в которой каждый элемент будет «работать» максимально слаженно.

Раньше все конструкционные элементы стропил закреплялись врубками. Но, это было не слишком «дешевое и экономичное удовольствие», так как необходимо брать деревянные элементы большого сечения.

Так, сегодня для крепежа используются не врубки, а специальные болты и нагели:

Накладки из металла с атникоррозийным покрытием – еще один вариант крепежей. Они монтируются на элементы системы с помощью зубчатых пластин или гвоздей. Преимущества таких креплений следующие:

  1. Небольшой расход на одну единицу древесины.
  2. Простота монтажа.
  3. Высокая скорость закрепления.

Особенности установки стропильной системы и мауэрлатов двускатных крыш

Элементы стропильной конструкции

I – мауэрлат, II – стропильная нога, III – перекрытие.

Использовать узкие стропильные ноги – «прямой путь» к провисанию системы в будущем. Чтобы не допустить этого, нужно применить специальную решетку – укрепление, в которую входят подкосы, стойки и ригеля. Чтобы создать ее, нужно взять древесину толщиной 2,2 и шириной 15 см., или использовать пластины из дерева диаметром минимум 13 см.

Стропила крыши – несущая конструкция скатов. Она состоит из элементов, которые можно соединять между собой ригелями, распорками, стойками и т.п. Материал для опорных балок, помимо наиболее распространенного – древесины, может быть любым – металлом, железобетоном или же смешанным.

Древесина (брус) должна иметь сечение от 40 на 150 до 100 на 250 мм. Зависит эта цифра от удаленности ног одна от другой, и числа осадочных нагрузок для конкретной области (расчет проводится отдельно).

Доска не должна иметь более 5 см в поперечном сечении. Ширина прямо пропорциональна длине. К примеру, если ваша доска 5 м в длину, то ее ширина не должна быть менее 13 см. Немаловажен и основной материал обрешетки крыши.

При его выборе стоит уделить внимание наличию сучков, сколов и трещин. Если найти максимально ровные бруски дерева не получается, то максимальная длина сучков не должна быть более 1/3 толщины древесины.

Последний шаг монтажа стропил для крыши – надежное закрепление каждого элемента. Скобы и металлические углы – самые оптимальные элементы для этих целей. Но, в современном строительстве все чаще стали использовать болты.

Стропильная система двухскатной крыши: 2 основных вида стропил – нюансы конструкции, расчеты и этапы монтажа

Элементы стропильной конструкции

Стропильная система двускатной крыши считается одной из самых простых в чисто конструктивном плане. В ее составе всего лишь несколько элементов, количество которых уменьшается или увеличивается за счет размеров самой кровли. Но при кажущейся простоте сам процесс возведения двускатной крыши требует знания некоторых нюансов, которые влияют на качество конечного результата.

Что собой представляет двускатная крыша

Из названия становится понятным, что конструкция крыши – это два ската, имеющие прямоугольную форму в плоскости. Чаще скаты имеют одинаковые размеры, но существуют так называемые асимметричные конструкции, в которых скаты по габаритам отличаются друг от друга.

При этом скаты установлены друг к другу под определенным углом, который называют наклоном. Линией соприкосновения является коньковый брус, являющийся частью стропильной системы. По-простому его называют коньком, и он является наивысшей точкой крыши.

Боковые плоскости, сформированные скатами, называются фронтонами. Они имеют треугольную форму. После сооружения крыши боковины облицовывают листовыми или панельными материалами: фанера, ОСП, даже доски и прочее.

Что собой представляет стропильная система двускатной крыши

Основой конструкций скатов являются стропильные ноги, они же стропила. Изготавливают их или из пиломатериалов (брусы, доски), или из стального профиля (уголок, швеллер). В частном домостроение применяют древесину. С ней проще работать, плюс пиломатериалы дешевле.

Устройство стропильной системы двускатной крыши – это не только стропила. Кроме них есть еще несколько обязательных элементов. На фото ниже все элементы двускатной кровли показаны. Обозначим их.

Элементы стропильной системы двускатной кровли

  1. Мауэрлат. По сути, это балка, на которую упираются стропилы. Ее назначение – равномерно распределить нагрузки от стропильных ног на стены дома. Если мауэрлат не использовать, то стропила будут давить на стены точечно, то есть в местах установки возникнут большие напряжения, которые приведет к растрескиванию стен.
  2. Стропила, установленные под наклоном.
  3. Конек, он же коньковый брус или прогон. Его задача – сформировать место стыковки стропильных ног. Коньковый брус – необязательный элемент двускатной крыши. Есть конструкции, в которых его не устанавливают. Но об это чуть ниже.
  4. Затяжки. Используются не всегда, а только на висячих стропилах или, если стропильная система устанавливается на широкий дом.
  5. Балки перекрытия, которые формируют потолок в комнате и пол в чердаке.
  6. Одна из балок перекрытия, которую называют лежнем. Она дополнительно выполняет функции основания для опорных стоек, которые поддерживают стропила. Используется не всегда.
  7. Опорные стойки, они же бабки, поддерживающие стропильные ноги. Их устанавливают лишь в том случае, если длина пролета дома составляет не менее 6 м.
  8. Подкосы, они же диагональные подпорки. Их используют лишь в том случае, если опорные стойки не могут обеспечить общую надежность стропильной системы.

Как правильно сделать крышу. Стропильная система и её узлы. ЖКВ Саморучка

Есть еще один элемент, который хорошо виден на фото ниже. Это опорные стойки для конькового прогона. Их устанавливают, если конструкция стропильной системы имеет большой вес. То есть все строение собирается под тяжелый кровельный материал, к примеру, под керамическую черепицу.

Элементы стропильной конструкции

Смотрите также:
Каталог компаний, что специализируются на ремонте и проектировании кровли.

Виды стропил

Стропильная система крыши (двускатной) может собираться из наслонных стропил или висячих.

Наслонные

Свое название они получили потому, что упираются нижними концами на стены дома, верхними на коньковый прогон. При этом стропильные элементы подвергаются нагрузкам, которые изгибают их. Конструкция надежная, прочная, с большой несущей способностью.

На фото выше как раз показана стропильная система наслонного вида. Хорошо видно, что ноги упираются в верхней части на конек. При этом есть два вида крепления самих стропил в верхней части:

  • крепление производится к коньку:
  • крепление производится между собой с упором на конек (фото выше).

Висячие

Необходимо сразу обозначить, что данный вид стропильной системы может быть использован, если между стенами дома расстояние не превышает 12 м. Потому что стропила упираются нижними концами на стены, а верхними только между собой (коньковый прогон в конструкции отсутствует). Отсюда и невысокая несущая способность при большом разлете.

Висячие стропила для крыши имеют один чисто конструктивный недостаток – большая опорная нагрузка на стены дома. Чтобы ее снизить, между ногами устанавливают затяжки, чтобы получился жесткий треугольник. Нередко функции затяжек выполняют несущие балки перекрытия.

При необходимости усилить висячие стропила, под них устанавливают стойки и подкосы.

Монтаж стропильной системы двускатной крыши

Два вида стропильной системы определяют две разновидности технологии их сборки. Рассмотрим каждую по отдельности.

Монтаж наслонных стропил

Существует определенная последовательность сборки наслонных стропил.

  1. Устанавливаются две крайние опорные стойки под коньковый брус. Они не только будут подпирать брус, но и являться элементами, формирующими фронтоны здания. Крепят их в нижней части к мауэрлату. При этом строго выставляют по вертикали, а верхние торцы в одной горизонтальной плоскости. Для этого между стойками натягивают прочную нить, уровнем проверяют ее на горизонтальность. Если есть отклонения, то одну из опор (низкую) приподнимают при помощи деревянных подпорок.
  2. По горизонтально натянутой нити монтируют промежуточные опорные стойки с шагом 2-2,5 м. Чтобы брусы стоек не смещались, их подпирают временными крепежными элементами: подпорками или затяжками.
  3. На стойки укладывают коньковый брус, который к ним же и крепится.
  4. Производится попарно установка стропил двускатной крыши. Монтаж можно начинать с любой стороны. Крепление сразу проводится к мауэрлату и к коньку. Главное – выдержать расстояние между ногами, которое определяется в зависимости от тяжести и несущей способности кровельного материала. Обычно в проекте дома этот параметр указывается.
  5. Если есть необходимость, монтируются промежуточные опорные стойки и подкосы.

Монтаж висячих стропил

Технология установки висячих стропил другая. Для этого вся конструкция, собранная из двух стропил и затяжки, собирается на земле. То есть подготавливаются кровельные фермы в необходимом количестве, которые затем поднимаются на крышу. Иногда мастера собирают фермы на крыше.

Собрали одну – установили, собирают следующую.

Необходимо отметить, что такие фермы имеют значительную массу. Поднимать их вручную сложно и опасно, поэтому используют услуги подъемного крана. А это увеличивает себестоимость сооружения.

Самое сложное – выставить фермы. Все они устанавливаются по месту монтажа с запланированным шагом, где временно закрепляются укосинами и подпорками. Затем между крайними фермами натягивается нить. Ее надо выставить так, чтобы она, во-первых, был натянута строго по горизонту, во-вторых, по конструкции, которая выше остальных.

Остается только приподнимать стропильные конструкции, которые оказались ниже натянутого уровня. И последнее – монтаж обрешетки, которая закрепит все фермы в одну стропильную систему. Обратите внимание, что в нижней части стропила будут закрепляться к мауэрлату.

Элементы стропильной конструкции

Читайте также:
Как правильно утеплить крышу дома. Конструкция кровли и схемы утепления

Расчет стропил

Какие параметры необходимо рассчитать, чтобы крыша дома была собрана точно по проекту:

  • длина стропильных ног;
  • шаг их установки;
  • сечение используемого пиломатериала.

С длиной все просто, для этого придется воспользоваться теоремой Пифагора, в основе которой лежит формула: c 2 =a 2 +b 2 , где c – гипотенуза треугольника (это и есть стропила), a и b – катеты. Последние – это высота крыши и половина ширины дома. Все параметры легко можно замерить.

С шагом установки сложнее, потому что многое будет зависеть от массы кровельного материала и нагрузок от природных осадков. Чем больше обе нагрузки, тем меньше шаг установки. Но, как показывает практика, данный параметр варьируется в пределах от 60 см до 2 м. Последний показатель используется, если в качестве кровельного материала применяется профнастил с большими параметрами гофры, к примеру, Н75.

Что касается сечения стропильных ног, то здесь, как и в случае с шагом монтажа, учитываются нагрузки, а также длина ног и шаг их установки. Здесь зависимость такая: чем больше нагрузки, шаг и длина, тем больше сечение.

Видео описание

В видео процесс монтажа стропильной системы:

Элементы стропильной конструкции

Читайте также:
Чем покрыть крышу дома – сравнение популярных кровельных материалов

Обобщение по теме

Двускатные крыши – традиционные конструкции. Но из статьи становится понятным, что есть две стропильные системы, которые ложатся в основу сооружения кровель. Выбирается та, которая подходит под размеры дома. Как критерий выбора учитываются и нагрузки, давящие на них.

Поэтому важно все грамотно соотнести, учитывая нюансы строительных процессов.

Похожие статьи

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
