Основные узлы в каркасном доме

Данный обзор содержит только основные элементы применяемые в каркасной технологии. На каждый дом делается отдельный проект КД и это является обязательным условием для строительства надежного дома. Иллюстрации приведенные далее отражают суть каркасного домостроения, но это далеко не все узлы и решения применяемые при строительстве, многие элементы не показаны для более простого восприятия.

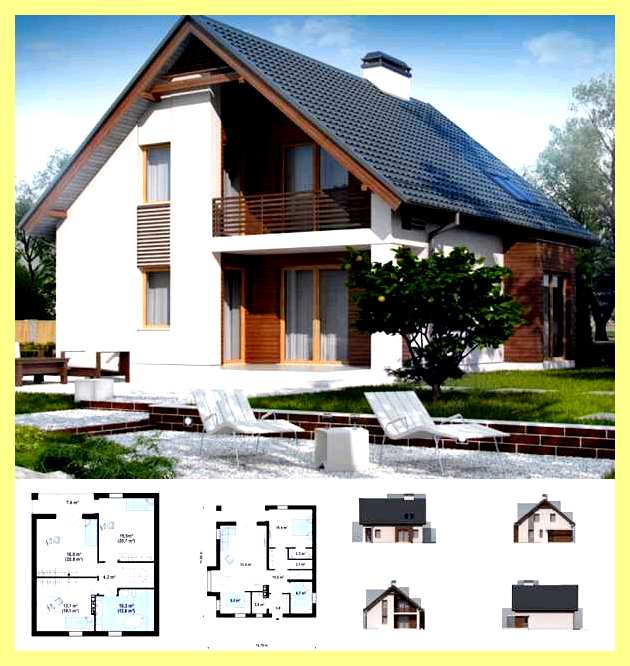

Элементы каркаса дома

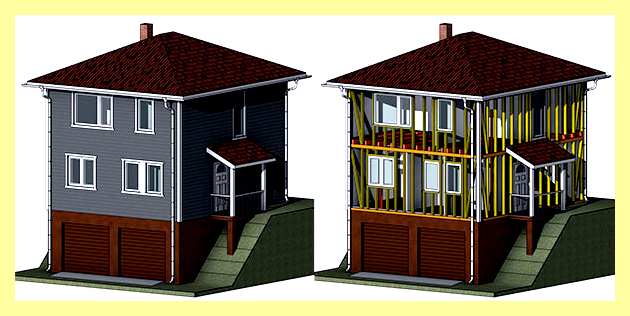

Элементы каркаса дома

1. Монтаж подкладочной доски на фундамент. Выполняется с применением гидроизоляции. Это основа к которой будет крепиться перекрытие. Подкладочная доска надежно крепится к фундаменту специальными анкерами.

2. По периметру подкладочной доски монтируется обвязка перекрытия.

3. Обязательный элемент в конструкции, это перекрывание обвязки и подкладочной доски. Данный узел дополнительно связывает элементы для большей надежности и улучшения теплоизоляции.

4. Далее монтируются балки перекрытия. Балки выполняются из сухой строганой доски 195*45 мм, с шагом не более 400 мм. Пол Вашего дома будет теплым и надежным, без зыбкости и скрипа.
5. Дополнительные бриджинги (деревянные перемычки) для жесткости перекрытия.
6. Шаг балок перекрытия не более 400 мм. Толщина утепления 200-250 мм, в зависимости от проекта.

7. На балки монтируется верхняя обвязка перекрытия. К ней будут крепиться стены будущего дома.

Элементы каркаса дома

8. На перекрытие монтируются каркасные стены (далее в тексте статьи стены будут показаны отдельно с указанием обязательных элементов и узлов).

9. Стены надежно фиксируются на верхней обвязке перекрытия и между собой (через специальную угловую стойку)

10. На стены монтируется верхняя обвязка стен. Это специальные элементы, которые дополнительно распределяют нагрузку от вышестоящих стен или стропильных ферм.

11. Верхняя и нижняя обвязки дополнительно перекрывают стык углов смежных стен, это делает конструкцию более жесткой и надежной.
12. На верхнюю обвязку стен монтируется перекрытие этажа. Схема монтажа и элементы соответствуют монтажу цокольного перекрытия.

13. Ни первое, ни второе перекрытие не утепляются до того, как дом не будет под крышей и не будет смонтирован фасад, стены тоже утепляются уже после того, как дом полностью защищен от атмосферных осадков, это гарантирует, что в утеплитель не попадет влага на этапе монтажа.

14. Далее на перекрытие монтируются стены второго этажа.

15. Для жесткости стены, в обвязку и в стойки врезаются диагональные связи (укосины). Для распределения нагрузки от верхнего перекрытия и вышестоящих стен под верхней обвязкой врезается дополнительный ригель (горизонтальная доска, под верхней обвязкой). Данный элемент равномерно передает нагрузку на все стойки каркасной стены

16. Диагональная связь (укосина). Монтируется под углом от 40 до 55 градусов.
17. Финский ригель.

18. Для распределения нагрузки от верхнего перекрытия и вышестоящих стен под верхней обвязкой врезается дополнительный ригель (горизонтальная доска) Данный элемент равномерно передает нагрузку на все стойки каркасной стены.

19. В данном случае финский ригель позволяет не делать двойные стойки под оконные проемы (если они шириной менее 1400 мм). Отсутствие парных стоек позволяет уменьшить теплопотери стены.

20. Утепление конструкций производится только когда дом защищен от атмосферной влаги. На данных изображениях показаны узлы утепления Перекрытия и угловых стен (теплый угол)

21. Утеплитель монтируется с перехлестом, для того чтобы исключить теплопотери через стыки. С нижней стороны цокольного перекрытия монтируется ветрозащитная мембрана с верхней стороны пароизоляция.

22. Правильно уложенный утеплитель плотно примыкает к конструкциям каркаса и исключает продувание и промерзание перекрытия. Утеплитель находится и непосредственно под обвязкой стены, соответственно теплопотери в этом месте будут исключены.

23. Как было показано в п. 22 утеплитель в перекрытии обязательно должен быть непосредственно под стеной.

24. Утепление стен в углах монтируется между стойками с небольшим распором (утеплитель шириной 600мм, расстояние между стойками 585мм. Это исключает проседание утеплителя и обеспечивает надежное примыкание утеплителя к стойкам каркаса.

25. Конструкция теплого угла в разрезе.

Базовые и вспомогательные узлы каркасного дома

Каркасник – это система базовых и вспомогательных узлов, которые участвуют в распределении нагрузки. Поэтому прочность, надежность и долговечность каркасного дома во многом определяется качеством соединения отдельных конструктивных элементов. К вопросу закрепления и состыковки следует отнестись внимательно, так как от этого зависит не только комфортность эксплуатации дома, но и безопасность самих жильцов.

Основные узлы каркасного дома

Все узлы и соединения деревянных конструкций в каркасном доме выполняют в соответствии с разработанным проектом. Способ и место стыковки, крепежные элементы и прочие нюансы заранее отображают в чертежах.

В конструкции каркасного дома выделяют три группы основных узлов здания:

  • стеновая система;
  • перекрытия – потолки и пол;
  • кровельная система.

Кроме ключевых присутствуют и дополнительные узлы: соединения различных частей, крепления и места состыковки перемычек.

Узлы нижней обвязки

Способ крепления зависит от типа фундамента. При возведении каркасника задействуют три типа основания: плитное, ленточное или столбчатое.

Ленточные и плитные основания

Каркасный дом. Основные элементы каркаса.

На бетонный фундамент выкладывают лежни – деревянные доски, необходимые для выравнивания основания. Их фиксируют анкерами.

Возможны два варианта крепления лежней:

  • сверление;
  • бетонирование.

Вариант 1. В подготовленном фундаменте и доске высверливают отверстие. Глубина зависит от типа основания и высоты возводимой стены.

Для стандартного каркасника со стеной высотой 2,5-3 м анкерный болт заглубляют на 15-20 см.

Вариант 2. Анкерные шпильки бетонируют еще на этапе заливки фундамента. В незастывший бетон в обозначенных местах устанавливают полые конусы с резьбой. Когда раствор застынет, в конусовидные шпильки заводят анкеры.

Полезное: Технология каркасного дома

Особенности столбчатых фундаментов

Технология крепления нижней обвязки для узлов каркасного дома с упором на столбчатый или винтовой фундамент:

  1. Для удобства фиксации необходимо предусмотреть, чтобы верхняя часть опоры имела плоский металлический оголовок с отверстиями.
  2. Сверху «подошвы» кладут деревянные балки, которые и будут ростверком свайно-винтового основания.
  3. В балках делают отверстия в соответствии с местоположением отверстий в оголовке.
  4. Нижнюю обвязку закрепляют болтами.

Элементы каркаса дома

Выполнять фиксацию брусьев нижней обвязки с фундаментом надо обязательно, так как при замерзании основание дома подвергается подвижкам.

Способы фиксации вертикальных стоек

При сборке конструкции каркасного дома применяют три способа соединения стоек и нижней обвязки:

  1. С использованием уголков. Самый простой метод, который обычно используют начинающие строители. Кроме того, такой стык применяют для монтажа угловых опор. При фиксации встык для крепления используют усиленные стальные уголки и прочные саморезы.
  2. Частичная вырубка. В балке нижней обвязки делают отверстие под заведение вертикальной стойки. Размер вырубки составляет порядка 30-50% от общей толщины балки нижней обвязки. Такой вариант сложнее в реализации, но надежнее – стыковка уменьшает подвижки каркаса и бруса при усыхании.
  3. Соединение с вырубкой. Подготавливают выемку под размеры сечения вертикальной опоры. Метод задействуют для фиксации стоек посередине стены. Положение опор закрепляют укосинами.

Элементы каркаса дома

Узлы верхней обвязки

К обустройству верхней обвязки приступают после монтажа угловых вертикальных стоек. При длине стен более шести метров предварительно устанавливают и промежуточные опоры.

При выполнении работ стоит придерживаться ряда правил:

  • обвязку формируют из двух досок;
  • ряды досок укладывают в шахматном порядке, чтобы стыки не пересекались;
  • для крепления берут гвозди длиной 6 и более см;
  • участки стыковки досок переносят на середину вертикальных стоек;
  • концы досок фиксируют двумя гвоздями.

Полезное: Пошаговая инструкция по строительству каркасного дома своими руками

После монтажа обвязки устанавливают промежуточные стеновые стойки с учетом расположения окон и дверей.

Углы каркасных домов

Узлы соединения на углах – это зона наибольших теплопотерь. Поэтому они нуждаются в дополнительном утеплении. Возможно несколько вариантов выполнения угловой стыковки.

Для холодных регионов наиболее приемлемый – вариант №2 на фото выше. Теплый угол в каркасном доме получают за счет сборки угловой стойки из нескольких досок – формируют своеобразный колодец. Внутреннее пространство заполняют утеплителем.

Узлы стропильной системы

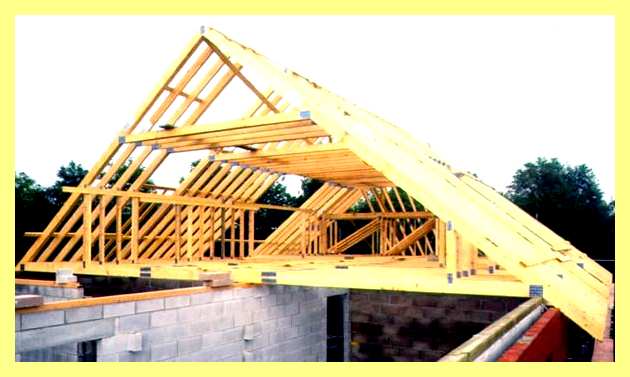

Конструкция крыши состоит из множества элементов и соединительных узлов, среди которых:

  • фиксация стропил на коньковый прогон;
  • крепления стропил на бруски или доски верхней обвязки;
  • стыковка ригеля и стропильных ног;
  • соединение контробрешетки со стропилами;
  • стык обрешетки и контробрешетки.

Перечисленные крепления выполняют с помощью гвоздей, пластин и уголков из металла.

Для фиксации несущих элементов берут усиленные уголки, изготовленные из закаленной стали. Толщина металла – 3-4 мм.

Конструкция и узлы стропильной системы отображены на фото ниже.

Прочность соединения зависит от качества используемых крепежей и самих конструктивных элементов из дерева. Пиломатериал должен быть хорошо просушен. Влажная древесина дает сильную усадку – существует риск «разрыва» узлов и соединений.

  1. Крепеж для каркасного дома – что выбрать?
  2. Смета каркасного дома
  3. План каркасного дома
  4. Технология каркасного дома
