Четырехскатная кровля – устройство, плюсы и минусы

Кровли, образуемые соединением 4-х скатов, объединяются под одним общим названием – четырехскатные. В зависимости от формы скатов и их взаимного расположения существует несколько вариантов таких крыш. Основополагающие разновидности – это шатровая, все скаты которой вершинами сходятся в одной точке и имеют форму треугольника, и вальмовая, два ската которой представлены в форме трапеций, а другие два – треугольниками.

Среди главных плюсов кровли рассматриваемого типа выделяются:

  • Отсутствие вертикально расположенных фронтонных плоскостей. Это существенно повышает аэродинамическую устойчивость конструкции, что особенно актуально при сильных порывах ветра. Благодаря этому шатровую крышу можно вообще строить независимо от розы ветров в конкретной местности.
  • Минимальный наклон скатов. Такая особенность четырехскатной крыши позволяет расширить прикладное значение ее стропильных свесов. Например, выступ кровли можно расширить настолько, что она будет не только эффективно защищать стены и фундамент дома, но и прилегающую площадь, где можно обустроить веранду, навес, террасу и т. д.
  • Привлекательный вид. Дом с 4-скатной кровлей привлекателен с точки зрения архитектурного дизайна.

При этом крыша данной модификации не лишена специфических недостатков:

  1. Сложность конструкции. Для расчета, проекта и строительства требуются определенные навыки, опыт и мастерство.
  2. Существенный расход кровельного материала. Кровля и так достаточно обширная, и к этому еще добавляется технология ее покрытия, которая предполагает подрезку материала в местах соприкосновения скатов.
  3. Недостаточное подкровельное пространство. Под классической вальмовой или шатровой крышей не хватает места для обустройства полноценной мансарды или чердачного помещения.

Разновидности

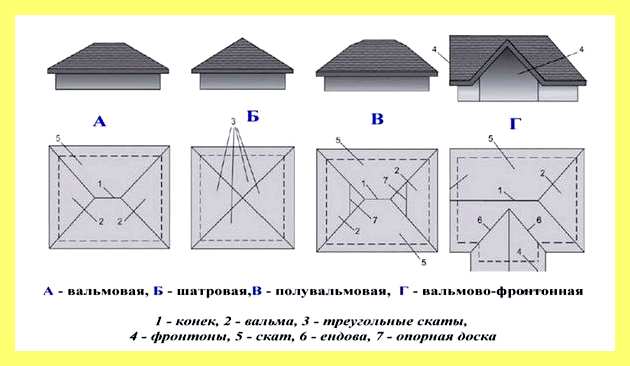

Различают 4-ре основных разновидности кровельных конструкций рассматриваемого типа:

Классической принято называть кровлю с двумя парами различных скатов – треугольных и трапециевидных. Другое ее наименование – вальмовая. Подходит под основание прямоугольного сечения.

Характерной деталью вальмовый крыши является конек, образуемый верхами трапециевидных скатов. К нему по бокам примыкают вершины треугольных скатов – вальм.

Шатровая модификация четырехскатной кровли имеет форму правильной геометрической фигуры. Это 4-ре равнобедренных треугольных плоскости, соединенных вершинами в одной точке.

В отличие от выше рассмотренной модификации конька такая конструкция не имеет. Однако в точке соединения обязательно есть либо опора, либо висячая ферма. Чаще всего такие крыши сооружаются над зданиями правильной квадратной формы.

В сравнении с традиционной вальмовой кровлей, у полувальмовой датского типа боковые треугольные скаты как бы слегка наклонены по отношению к коньку, и срезаны. Благодаря этому в пространстве между коньком и скатом с боков возникает вертикальная плоскость, в которой устанавливается полноценное окно.

Однако существенным недостатком такой системы является и усложнение и без того не простого монтажа стропильной конструкции. Есть еще более сложная версия – когда над оконным проемом обустраивается еще один скат.

Данный вид четырехскатной крыши отличается от выше приведенных вариантов тем, что сочетает в себе одновременно и вертикальные фронты, примерно до середины высоты, и расположенные над ними вальмы.

Главное достоинство такой системы состоит в том, что все стропильные опоры укладываются на параллельно расположенные стены с несущей способностью. Это значительно упрощает монтаж и расширяет пространство для обустройства мансарды.

На заметку!

Проект, расчет нагрузок

Начало строительства крыши для частного дома должно всегда начинаться с разработки проекта. В нем должны быть отражены следующие основные моменты:

  • Чертеж с указанием параметров.
  • Площадь кровли.
  • Необходимое количество материалов для покрытия.
  • Нагрузки на стропильную систему.

За основу для расчетов берутся реальные значения величин уже построенной стеновой коробки и планируемые габариты кровли с учетом боковых свесов. Разберем особенности этой процедуры проектирования и расчетов более детально.

Особенности проектирования

На стадии разработки проекта четырехскатной крыши решается следующий ряд задач:

  • Угол наклона скатов. Варьируется в широком диапазоне – от 5 до 60 градусов. В условиях сильных ветров и малого количества осадков задается минимальный уклон. Напротив, при большом значении дождей и снегопадов наклон делается максимальным.
  • Тип кровельного материала. При угле наклона скатов не выше 17-18 град. оптимальный выбор – рулонное покрытие.
  • Расчет площади сечения стропил. Зависит от многих факторов – вес каркаса, утепляющего пирога, кровельного материала, нагрузки от осадков и ветра, уровень наклона.
  • Шаг между элементами каркаса.
  • Тип стропил – наслонные или висячие.
  • Необходимость включения укрепляющих элементов – затяжек, раскосов.

Расчет нагрузок на стропила

В расчете параметров нагрузок, действующих на стропильную систему частного дома, учитывается два рода факторов:

  1. Регулярные . К ним относится вес основных частей конструкции – кровельного материала, обрешетки, контробрешетки, стропил, прогонов.
  2. Переменные . Это в первую очередь ветер и осадки, особенно в зимний период.

Согласно СНиП, средняя величина расчетного параметра нагрузок на стропила составляет порядка 170-190 кг/м². Причем его значение может возрасти до полутонны в сезон обильных снегопадов. При этом средняя прибавка за счет ветра по тем же данным – 30-40 кг/м².

Поэтому стропильную систему 4-х-скатной крыши чаще всего изготавливают из сухих сосновых, лиственничных, еловых брусков или досок. В среднем берутся образцы сечением 5х10, 5х15, 5х20 см, без ущерба в структуре. Иногда при необходимости для усиления прочности в конструкцию добавляются металлические элементы.

Расчет площади крыши

Определение площади крыши имеет решающее значение в правильном расчете как строительного материала для каркаса, так и кровельного покрытия. Поэтому крайне важно как можно точнее вычислить эту величину. При этом должен соблюдаться следующий ряд требований:

  • Учитывается площадь дополнительных элементов кровли – мансардных окон, дымоходов и вентканалов.
  • Протяженность ската считается от нижней точки конька до верхней линии карниза.
  • Добавляется 5% к длине парапетов, брандмауэров и свесов.
  • Принимается во внимание тип кровельного покрытия, так как каждая его разновидность имеет свои нормы расхода.
  • При использовании рулонных покрытий или битумной черепицы длина скатов сокращается как минимум на 0,7 м.

Особенности расчета кровельных материалов

Бюджет строительства четырехскатной крыши существенно повышается в силу особенностей укладки кровельного материала. В местах соединения скатов кровельное покрытие достаточно сильно срезается, и уже не может использоваться в монтаже, что и без того увеличивает расходы. Поэтому при выборе необходимо учитывать также следующие особенности и самого типа покрытия и его укладки:

Для правильного расчета покрываемой площади требуется знать точные размеры сооружения и ширину свесов. Исходя из этих данных, величина покрытия вычисляется по следующей формуле:

  • Длина дома складывается с двойной шириной свесов.
  • Полученное значение умножается на сумму ширины здания и двойной ширины свесов.
  • Далее полученная величина умножается на косинус угла свесов.

Ввиду того, что шиферные листы монтируются внахлест, его потребуется на 5% больше расчетного значения.

При расчете необходимого количества металлочерепицы потребуется такой ряд данных:

  1. Длина карнизных свесов по всей окружности дома.
  2. Протяженность конька.
  3. Габариты здания.
  4. Длина различных элементов кровли.

Вальмовая крыша-просто, Как рассчитать и запилить все стропила. Шаблон.

Монтаж металлочерепицы на четырехскатную крышу предполагает до 15% дополнительного расхода на прирезку, что необходимо учитывать при расчете материала.

Расчет для рулонных и иных мягких материалов выполняется по аналогии с шифером. При этом также учитываются расходы на дополнительные элементы – ендову, конек и проч.

Этапы изготовления 4-х-скатной кровли

Изготовление 4-скатной кровли – процедура достаточно технически сложная и под силу только опытным специалистам. Однако в качестве примера рассмотрим основные этапы технологии сооружения самой простой классической версии – вальмовой крыши.

Балки перекрытия и мауэрлат

Первое, что необходимо сделать перед началом возведения стропильной системы, это проверить, насколько геометрически правильно сделаны стены дома. Они должны быть параллельны. Однако если отклонение по углам превышает 2-3 см, потребуется вносить корректировку в стропильную систему – за счет изменений длины элементов.

Балки потолочного перекрытия могут устанавливаться непосредственно на мауэрлат либо в специальную нишу, расположенную ниже и специально обустроенную. Такой подход дает возможность высвободить дополнительное место и расширить подкровельное пространство.

Обустройство мауэрлата для четырехскатной крыши подчиняется следующим правилам:

  1. Стены из ячеистых бетонов обязательно увенчиваются ж/б-поясом с армировкой. В ходе его заливки монтируются анкера для крепления бруса.
  2. Стены из кирпича окантовываются 1-2 рядами с закладкой между кирпичами деревянных элементов.
  3. К стене из бруса или бревен мауэрлат крепится непосредственно на последний венец.

Сам мауэрлат изготавливается из бруса сечением около 150 х 150 см. Между собой отдельные бруски соединяются в единую систему по технологии косых врубок. Далее они усиливаются металлическим крепежом.

В зависимости от требований прочности, предъявляемых к конструкции, для балок перекрытия берутся различные пиломатериалы – от досок 50 х 150 до бруса 100 х 200 см. Расстояние между балками подбирается, исходя из габаритов теплоизолирующего материала. В среднем, это 50-70 см.

Опорные прогоны

В стандартной ситуации, когда стеновую коробку ровно посередине перекрывает мощная центральная балка перекрытия, опорные прогоны устанавливаются непосредственно по центру. Таким образом проекция конька приходится ровно на балку. При этом в большинстве случае данный элемент перекрытия монтируется на центральную несущую стену – расположенную ровно по середине между боковыми стенами.

Однако бывает ситуация, когда дом был выполнен по другому проекту – на равном расстоянии друг от друга и боковых стен устанавливаются две внутренние перегородки с несущей способностью. В таком случае вносятся существенные корректировки в план стропил четырехскатной крыши – обустраивается опорная система под названием «табуретка». В отличие от первого варианта, она включает два ряда равно удаленных от центра опор.

Изготовление и монтаж стропил

Когда конструкция опорной рамы в том или ином варианте готова, можно приступать к изготовлению и монтажу стропил. Сначала устанавливаются боковые стропила – те, которые идут под боковые скаты. При изготовлении стропильной системы первая стропилина всегда используется в качестве шаблонной. Поэтому ею промеряются и выравниваются места всех остальных.

Необходимое количество стропил и их размеры рассчитываются на стадии проекта. Их параметры зависят от угла скатов, а также постоянных и периодически возникающих нагрузок. Монтаж каждой стропилины обязательно сопровождается проверкой на ровность и соответствующий угол. Что крайне важно, иначе кровля будет неровной, не получит заданных аэродинамических и прочностных характеристик.

После поочередной установки боковых стропилин, выполняется монтаж боковых или диагональных элементов – образующих вальмовые скаты. Далее между боковыми и диагональными стропилинами устанавливаются дополнительные стропила подходящих размеров.

Установка кровельного покрытия

В завершении устройства стропильной системы четырехскатной кровли выполняется контробрешеточный каркас – причем нужный только для 4-х-скатных крыш, застилаемых металлочерепицей или шифером. Под укладку мягкой кровли его наличие необязательно. Ширина элементов обрешетки и расстояние между ними должны отвечать требованиям технологии укладки конкретного материала.

Важно!

Коротко о главном

Четырехскатной называется кровля, образуемая соединением 4-х скатов. Существует две основные ее модификации – шатровая и вальмовая. Главные плюсы крыш такого типа – отсутствие фронтонов, минимальный угол скатов и привлекательный дизайн. Недостатки связаны со сложностью монтажа, малым подкровельным пространством и большим расходом кровельного материала.

Существует 4 разновидности крыш с 4-мя скатами:

  • Классические вальмовые.
  • Шатровые.
  • Голландские полувальмовые.
  • Датские полувальмовые.

Каждая из них имеет свои особенности конструкции, технологию возведения и специфику эксплуатации. Устройство 4-скатной крыши начинается с проектирования. Оно включает выбор типа конструкции, угла наклона скатов, расчет нагрузок, площади и подбор материала покрытия. Технология монтажа включает 4-ре основных этапа – создание балок перекрытия и мауэрлата, формирование опорных прогонов, производство и установку стропил, покрытие кровельным материалом.

Вальмовая крыша: расчет, стропильная система, сложные узлы

Элементы четырехскатной крыши

Иногда само название типа крыши подсказывает нам как она будет выглядеть. Легко представить себе односкатную крышу, двускатную и даже коническую, но перед словом «вальмовая» наша фантазия бессильна.

Что же это за крыша?

Вальмовой называют четырехскатную крышу, у которой одна пара скатов имеет форму трапеции, а другая – треугольника. Эти треугольные скаты и называются вальмами. Слово «вальма» немецкого происхождения и обозначает оно – довольно неожиданно! — стог сена. Вроде бы ничего общего с крышей, но если вспомнить, что для этих земель традиционным кровельным материалом являлась солома, все становится на свои места!

Укрытая соломой вальмовая крыша действительно похожа на аккуратный стог.

Треугольные скаты могут занимать либо все пространство от конька до карниза, либо только его часть. В последнем случае крыша будет называться полувальмовой. Такие крыши условно делятся на голландские и датские, в зависимости от того, где расположены вальмы – выше фронтона или ниже.

Элементы четырехскатной крыши

Вальмовая крыша на доме с эркером

Очень эффектно выглядят вальмовые крыши на домах с эркерами. Под эркером понимается некое дополнительное пространство, выходящее за пределы плоскости фасада. Такая пристройка может иметь многогранную или полукруглую форму, занимать один или несколько этажей, прятаться под общей крышей здания, а может иметь и собственную кровлю. Крытый балкон для летнего завтрака, кокетливая башенка или же часть многоугольной комнаты – какой бы вариант вы не выбрали, эркер сделает дом более живым и нарядным.

Плюсы вальмовой крыши

  • Конструкция крыши устойчива к сильным ветрам;
  • Потери тепла через скаты намного меньше, чем через фронтоны;
  • Крыша выглядит эффектнее по сравнению с обычной двускатной;
  • Площадь затенения от здания с вальмовой крышей ниже, чем от классического домика с двускатной кровлей. Это может повлиять на урожайность огорода и отношения с соседями!

… и минусы!

  • На стены и фундамент дома ложится вес всех четырех скатов, что обязательно должно учитываться на стадии проектирования;
  • Рассчитывать и возводить вальмовую крышу сложнее, чем обычную двускатную;
  • Отсутствие вертикальных плоскостей делает невозможным установку обычных окон в торцах. Для организации естественного освещения в подкровельном помещении придется использовать более сложные варианты.

Расчет вальмовой крыши

Основной параметр, на котором базируются все расчеты – это уклон кровли. Его следует выбирать, исходя из значений ветровой и снеговой нагрузок, свойственных региону строительства. Чем меньше уклон крыши, тем более она устойчива к порывам ветрам, но при этом более уязвима для сильных снегопадов. Снег с малоуклонной крыши скатывается менее охотно, что приводит к разного рода неприятностям, от внезапного и травмоопасного схода большого объема снега, до протечек, связанных с его таянием.

Зависимость полезной площади мансарды от угла наклона кровли

При выборе уклона также следует учесть свойства выбранного кровельного материала. Для каждого покрытия существует свой диапазон применимости, в рамках которого кровельный материал безупречно справляется со своими функциями.

Кроме того, важно знать, будет ли помещение под крышей жилым и отапливаемым, или же нет. Несмотря на то, что вальмовая крыша – не самый лучший вариант для организации мансарды, при желании под ней все-таки можно уместить небольшое жилое помещение.

Зная длину и ширину здания и определившись с требуемым уклоном, по законам геометрии легко рассчитать высоту кровли, а также площади всех четырех скатов.

Самая простая 4-х скатная кровля из металлочерепицы Ч.1. / Hipped roof, metal (English subs)

Суммировав площади скатов, можно оценить количество кровельного материала. При покупке нужно умножить расчетное количество на поправочный коэффициент, равный примерно 1,1-1,3 (в зависимости от типа покрытия). Он учитывает неизбежные потери материала при раскрое.

Как устроена стропильная система вальмовой крыши?

Элементы четырехскатной крыши

Стропильная система вальмовой крыши

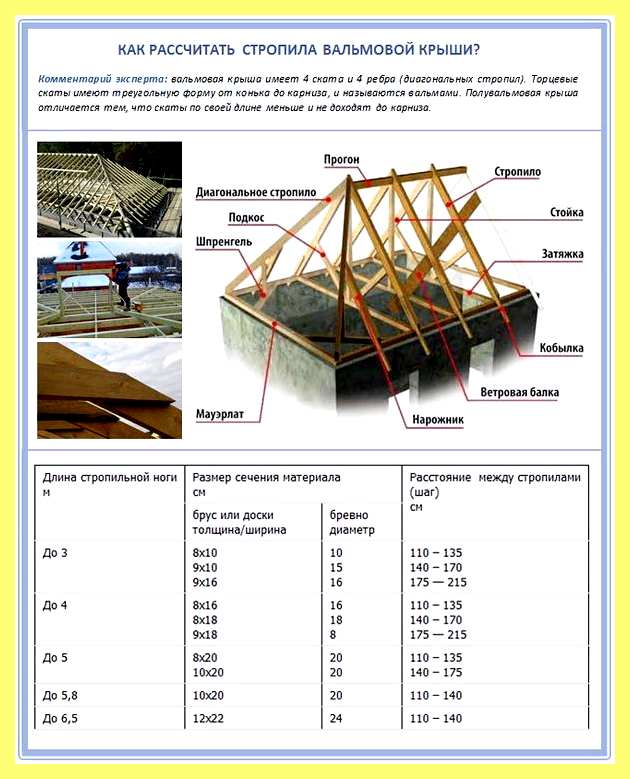

Основными элементами стропильной системы для вальмовой крыши являются:

  • Коньковый брус.
  • Диагональные стропила. Они связывают углы крыши с концами конькового бруса.
  • Центральные стропила. Для классической вальмовой крыши их всего шесть. Они идут от крайних точек конька вдоль плоскости каждого ската. На каждом трапециевидном скате этих элементов будет по две штуки, на треугольных скатах – по одному.
  • Рядовые стропила. Располагаются между центральными стропилами трапециевидных скатов. Они могут быть висячими или наслонными, это зависит от длины стен и наличия внутренних опор.
  • Нарожники. Конструкционные элементы, создающие плоскость вальмы и углы трапециевидных скатов.

Этапы монтажа вальмовой крыши

  • Укладка мауэрлата – бруса, распределяющего и передающего всю массу крыши несущим элементам. Чем сложнее и тяжелее кровля – тем больше должно быть сечение мауэрлата. Далее на его поверхности размечаются места фиксации стропил;
  • Укладка балок перекрытия и временного настила из досок, для удобной и безопасной работы;
  • Установка вертикальных стоек – опоры для конькового бруса;
  • Фиксация конькового бруса, закрепление на нем центральных стропил;
  • Фиксация рядовых стропил фронтальных скатов;
  • Установка диагональных стропил;
  • Закрепление на диагональных стропилах нарожников – коротких стропил, формирующих плоскости треугольных скатов;
  • Монтаж разнообразных поддерживающих элементов конструкции;
  • Продление стропил специальными «кобылками» ниже плоскости перекрытия, чтобы сформировать карнизный свес.

На этом этапе монтаж стропильной системы завершен, можно приступать к укладке кровельного «пирога». Его состав и порядок укладки неизменен для любых кровель, кроме инверсионных:

  • под стропилами со стороны внутреннего помещения фиксируют полотнище пароизоляционного слоя, выполняют внутреннюю подшивку;
  • между стропилами располагают плиты утеплителя (Кроме этого существуют варианты укладки теплоизоляционного материала под и над стропилами);
  • далее укладывают водоизоляционный слой;
  • приступают к монтажу контробрешетки и обрешетки;
  • …и, наконец, укладывают финишное покрытие.

Сложные узлы вальмовой крыши

Особое внимание при возведении стропильной системы для вальмовой крыши стоит уделить фиксации стропил к мауэрлату и коньковому брусу. От надежности сопряжения этих элементов зависит устойчивость всей кровельной конструкции, а значит, в конечном итоге, безопасность людей.

Элементы четырехскатной крыши

Узлы крепления стропильной системы

На этапе укладки кровельного «пирога» самым сложным и потенциально проблемным видом работ является, безусловно, оформление различных примыканий и проходок через кровлю.

Вальмовая крыша – эффектная и надежная конструкция с множеством достоинств, которые могут быть сведены «на нет» выбором некачественных материалов, а также ошибками проектирования и монтажа. Выбирайте лучшее, доверяйте расчет и монтаж своей крыши профессионалам – и она будет радовать вас долгие годы!

Четырехскатная крыша своими руками: обзор конструкций + инструктаж по строительству

Классическая четырехскатная даже сегодня остается все еще малопривычной для российских широт и напоминает о заморском укладе. Вот почему ее строят чаще всего ради того, чтобы придать архитектуре жилого дома особый эффект в плане стиля и восприятия, выгодно отличить его от однообразных привычных построек.

Кроме того, четырехскатная крыша – своими руками построенная по всем правилам – на практике имеет большое количество преимуществ, особенно для суровых российских широт. Разберемся подробнее?

Виды четырехскатных крыш

Четырехскатная крыша имеет скаты, которые выполняются в виде равнобедренных треугольников и сходятся вершинами в одной точке. Если же четырехскатная крыша выходит квадратной в плане при виде сверху, тогда она называется шатровой.

Если же не выходит квадратной, а получается в виде прямоугольника – это вальмовая крыша. Такой интересное название она получила благодаря скатам, которые имеют вид щипец-вальм.

Голландская крыша: классика четырех скатов

Голландская, или вальмовая крыша считается классическим вариантом, который отличается особенной устойчивостью к ветру и снегу.

Поверхность стандартной вальмовой крыши образует два трапециевидных ската по длинным сторонам и такое же количество треугольных – по коротким сторонам. В отличие от шатровой крыши, такая форма, по мнению современных архитекторов считаются более эстетичной.

Стропильная система вальмовой крыши предполагает установку четырех накосных стропил – диагональных опорных брусьев, которые идут от двух вершин скатов к верхним углам здания.

А вот полувальмовая крыша, в свою очередь, бывает двух видов: когда боковые скаты срезают только часть торца сверху, или уже внизу, то есть сама полувальма может быть треугольником или же трапецией, и называться датской или полувальмовой голландской.

Полувальмовая голландская крыша: особая устойчивость

Полувальмовая голландская крыша – это одновременно вариант и двухскатной конструкции, и четырехскатной. Она отличается от классического варианта наличием усеченных вальм –треугольных торцевых скатов. По правилам, длина вальма голландской крыши должна быть в 1,5-3 раза меньше, чем длина боковых трапециевидных скатов.

Преимущество такой крыши в том, что здесь есть возможность установить мансардное вертикальное окно, и при этом острый выступ, как у двускатной кровли, отсутствует, что, в свою очередь, увеличивает способность крыши выдерживать экстремальные ветровые нагрузки.

Полувальмовая датская крыша: европейские традиции

А вот датская полувальмовая крыша – это разновидность чисто вальмовой конструкции. В этом случае монтируется только нижняя часть торцевого ската, а под коньком оставляют небольшой вертикальный фронтон.

Преимущество такой конструкции в том, что она позволяет отказаться от проблемных в плане гидроизоляции мансардных окон в кровле и обеспечить естественное освещение мансарды за счет установки полноценного вертикального остекления, что сейчас особенно модно.

Шатровая крыша: идеальные пропорции

Шатровую крышу обычно ставят на постройках, имеющих одинаковую длину стен, которые образуют собой квадратный периметр. У такой четырехскатной крыши все скаты по форме – одинаковые равнобедренные треугольники, мечта кровельщика, одним словом, и кошмар строителя.

Элементы четырехскатной крыши

Дело в том, что строительство классической шатровой крыши еще более сложно, чем у вальмовой, ведь здесь стропила должны сойтись все в одной точке:

Устройство стропильной системы крыши с четырьмя скатами

Вот самый простой пример строительства стандартной вальмовой крыши для небольшого дачного домика:

Этап І. Планирование и проектирование

Прежде, чем как сделать четырехскатную крышу обязательно продумайте все ее детали, до мелочей. Даже самый простое устройство четырехскатной крыши обязательно стройте по готовому чертежу. Дело в том, что у готовой двускатной крыши почти заметны недочеты и перекосы, а вот если вы где-нибудь допустите ошибку в строительстве той же вальмовой или шатровой крыши, то диагональные стропила просто не сойдутся в коньке и исправить это будет крайне сложно.

А поэтому, если вы владеете специальными программами, создайте 3D модель будущей крыши прямо в них, а если нет, тогда просто подготовьте подробный чертеж и хорошо, если вам в этом поможет профессионал. Все детали такой крыши должна быть просчитаны – до мелочей!

ВАЛЬМОВАЯ КРЫША Проще НЕКУДА!!! Вальмовая Стропильная СИСТЕМА

Элементы четырехскатной крыши

Кстати, сегодня довольно модно делать четырехскатной не только крышу, но и ее отдельные функциональные элементы:

Этап ІІ. Заготовка конструктивных элементов

Итак, если вы взяли готовый чертеж крыши или набросали его сами и уверены в будущем качестве, самое время заготовить необходимые элементы стропильной системы. А для этого сначала разберемся с тем, как правильно они называются.

Итак, первое, о чем вам придется позаботиться перед тем, как построить четырехскатную крышу – это мауэрлат . Это балка квадратного либо прямоугольного сечения, которую вы уложите на верхнюю часть стен по всему периметру дома. Она станет опорой для стропил, которые будут передавать на нее нагрузку, и именно эта доска распределит равномерно вес всей крыши на стены дома и фундамент. Идеальный вариант –использовать в качестве мауэрлата брус сечением 15 на 10 см.

Далее вы будете строить стропильные ноги – это основной элемент, который будет создавать собой уклон крыши. Стандартные стропила изготавливаются из доски 50 на 150 мм, а диагональные – 100 на 150 мм.

Элементы четырехскатной крыши

Понадобятся вам и затяжки, главная задача которых – препятствовать смещению стропильных ног в стороны. Сами затяжки вы будете фиксировать и соединять нижними концами, и для этого запасите доски параметром 50 на 150 метров.

А вот сверху и диагональные стропильные ноги, и стандартные стропила будут сходиться и закрепляться между собой в коньке. Для этого возьмите брус 150 на 100 мм.

Далее, по центру двух противоположных сторон должна быть поперечная балка – лежень, которая служит опорой для стоек, а они, в свою очередь, поддерживают коньковый прогон. Для этой цели подойдет брус с сечением 100 на 100 мм или 100 на 150 мм.

Откосы станут подпоркой для стропил, который препятствует их сдвигу. Такие вы должны установить их под углом к стойке, для этого возьмите такой же материал, как на лежень.

Далее, важной деталью будет стойка – вертикальный элемент каркаса крыши. Она станет служить опорой для конька. Изготовьте ее из такого же материала, что и мауэрлат.

Не забывайте также о ветровой доске – это горизонтальный элемент, который связал между собой все нижние концы стропил. Вам нужно будет прибить ее к стропилам по внутреннему периметру кровли и таким способом подчеркнуть линию ската. Для этой цели подойдет доска 100 на 50 мм.

А вот для наружной стороны вам понадобится еще одна доска – кобылка, из такого же материала. Такое странное название это доска получила с тех времен, когда ее делали вырезной, в виде лошадиных морд.

А вот самые необычный и сложный элемент четырехскатной крыша – это шпренгель, который придает жесткости всей конструкции. Его главная задача – связать все горизонтальные и вертикальные элементов. Он тоже монтируется под углом, и изготавливается из бруса 100 на 100 мм:

Элементы четырехскатной крыши

И наконец, если речь идет именно о вальмовой крыше, то единственный элемент, который присутствует исключительно в вальмовых крышах, – это нарожники. Они представляют собой укороченные стропила, которые опираются на диагональной стропильную ногу. Их вы можете изготовить из доски 50 на 150 мм.

В жизни все эти элементы выглядят так:

Элементы четырехскатной крыши

Подумайте также об утеплителе, гидроизоляционной пленке и доборных кровельных элементах:

Элементы четырехскатной крыши

Этап ІІІ. Установка чердачного перекрытия

Нередко бабки висячих стропил или подвески, которая в вальмовой крыше работают на растяжение, необходимо выполнять из стали. Для этого к затяжке деревянных стропил подвешивается перпендикулярно на хомуты специальные деревянные прогоны.

А уже перпендикулярно к прогонам подвешиваются деревянные балки, после чего между ними укладываются безбалочные облегченные заполнения. Поэтому, если вы хотите уменьшить нагрузку крыши на висячие стропила или стропильную ферму, вам нужно выбирать конструкции подвесного перекрытия.

Элементы четырехскатной крыши

Для стальных ферм подвесное перекрытие обязательно нужно сделать несгораемым, по стальным балкам. Между такими балками следует уложить сборные железобетонные плиты, а уже на них –легкий утеплитель. Чтобы повысить огнестойкость и долговечность таких несущих конструкций, их нужно делать из железобетона. Причем самые железобетонные несущие конструкции лучше выполнять из крупноразмерных панелей заводского изготовления, чтобы не рисковать.

Этап ІV. Монтаж конькового прогона

В рассчете конькового прогона отталкивайтесь от таких нюансов:

  1. Если же в здании есть капитальные продольные стены, или хотя бы два ряда внутренних столбов, тогда прогонов делают два. При этом многие стропильные конструкции по длине могут быть составными, а для увеличения жесткости используются ригели.
  2. Если же здании нет внутренних опор, тогда здесь наклонные стропила сделать не получится. А поэтому используются специальные строительные фермы, к которым чердачное перекрытие попросту подвешивается. В таком случае стержни, которые расположены по верхнему контуру ферм, образуют верхний пояс строительной ферма, а по нижнему контуру – уже нижний пояс. Сама решетка фермы образует теперь вертикальные стержни и раскосы – наклонные стержни, которые располагаются между верхним и нижним поясом. Причем такие фермы необязательно изготавливают только из дерева, напротив, сегодня достаточно популярны стальные железобетонные. В процессе самого строительства фермы устанавливают на расстоянии 4-6 метров друг от друга. Самый простой вариант таких ферм – это шпренгельные, которые состоят из стропильных ног, вертикальной подвески, бабки и затяжек.
  3. Если ширина здания достаточно большая, при установке используются строительные фермы или шпренгельные опоры. Но тогда чердачное перекрытие нельзя перекрывать балками, которые будут опираться на одни только стены. Такую конструкцию необходимо подвешивать на стальных хомутах к нижнему поясу фермы, или к затяжке, чтобы образовать, таким образом, подвесные перекрытия.

В этой фотоиллюстрации хорошо видно, как именно стропила нужно крепить к коньку и хребтам:

Этап V. Установка стандартных и диагональных стропил

Итак, диагональные стропильные ноги опираются прямо на конек в зависимости от таких условий:

  1. Если посреди крыши будет только один коньковый прогон, тогда диагональную ногу нужно набивать на консоли прогона. Их специально для этого выпускают на 15 сантиметров за поддельную раму, а лишнее потом отпиливают.
  2. Если же прогона – два, тогда на них нужно установить шпренгельную конструкцию из горизонтальной балки и стойки, а затем уже закрепить сами накосные стропила.
  3. Если же балка при этом прочная, из бруса, а не из досок, тогда есть смысл сделать прибоину – короткую доску толщиной не менее 5 сантиметров. И на нее уже опирать накосные стропила вальмовой крыши.

Дополнительно для надежности накосные стропила закрепляют еще при помощи металлической проволоки, скрученной в несколько раз.

На ребрах монтаж коньковых элементов нужно производить в той же последовательности, что и на обычном коньке крыши. Т.е. установите элемент ребра с закрытым торцом, уложите коньковые элементы в замок и закрепите их механическим способом. А вот в местах пересечения ребер и конька вальмовой крыши принято устанавливать Y-образные коньковые элементы, хотя вместо них можно использовать также начальные и конечные коньковые элементы.

Но только обрежьте их тогда по контуру, когда они будут закреплены на ребре, и механически закрепите места стыков. Обработайте обязательно грунтовкой и минеральной посыпкой из стандартного ремонтного комплекта. Не забудьте также при установке коньковых элементов наконец на ребрах или коньках четырехскатной крыши оставить зазор для отвода воздуха из подкровельного пространства.

Все те же принципы нужно соблюдать и при строительстве четырехскатной крыши сложной формы:

У вас получится! Пожалуйста, задавайте свои вопросы в комментариях.

Похожие статьи

Нравится: 4
Оставить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Что будем искать? Например,Человек

Мы в социальных сетях
