Электрика в каркасном доме. Скрытая проводка, электромонтаж по СНиП?

Когда расщепление выполняется прямо на опоре, то к нему и контуру прокладывают линию, называемую повторным заземлением. Ее удобно изготавливать из металлической полосы, заглубленной в землю на 0,3÷1 м.

Дачный 3-х фазный электрощит для подписчика

Сорян, нет времени писать полноценную запись, но и по коротенькому фото-отчету уже посмотрите что такое логично и правильно.

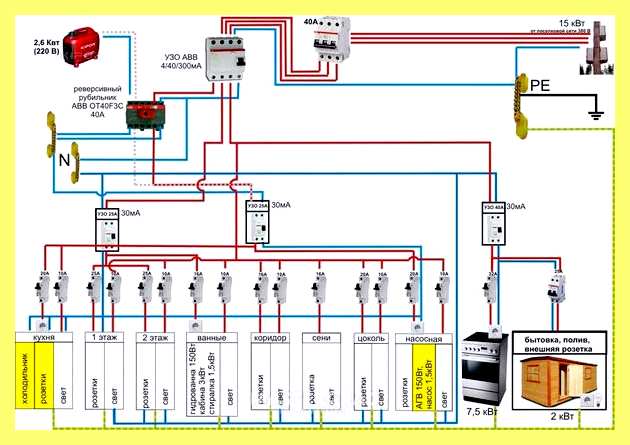

Двух этажный дачный дом, брус. Подключение 3-мя фазами, 20 квт. На защите не экономим но и в абсурд не уходим.

Электропроводка в доме трехфазная

Полный размер
ABB, серии S и F

Электропроводка в доме трехфазная

Полный размер
ABB Mistral 65, 48 и 18 модулей

Полный размер

Полный размер

Полный размер

Для детального изучения комплектующих…

Полный размер

Полный размер

Полный размер

Полный размер

Монтажный комплект для ввода.

Электропроводка в доме трехфазная

Полный размер

Что, как и почему?

Первое — если у вас два этажа и в особенности внешняя проводка, гораздо разумней сделать два раздельных щита для первого и второго этажа. Это сэкономит десятки метров недешевого кабеля, избавит от мучительного монтажа, а так же и от неопрятного внешнего вида (один кабель на второй этаж это не 8-10 кабелей).

Второе — всегда конфигурируйте 3-х фазные щиты так чтобы можно было легко переключать фазы. В данном щите расключение выполнено прямо на рубильнике, у которого двойные клеммы. В случае отказа одной из фаз, двумя движениями отвертки аварийная фаза перекидывается на любую другую.

Полный размер

Полный размер

Второй этаж запитан хитро, после реле напряжений, опять же на двойных клеммах УЗО. Благодаря запасу провода, всегда можно быстро перекинуть верхнюю часть дома на любую другую фазу для балансирования нагрузки. При этом подключение всегда будет после реле напряжения, но ДО фазного УЗО, потому что у того второго щитка есть свои и ему незачем «сидеть» на УЗО первого этажа.

Полный размер

Третье — реле напряжения обязательны в загородных домах (да и вообще везде). Если вы поставите одно большое 3-х фазное реле, то в случае выхода за допуски хотя бы одной из фаз, оно будет рубить все три. А это вам не надо. Так что по реле на фазу.
На случай выхода из строя, предусмотрите монтаж так чтобы реле можно было в любой момент обойти, двумя поворотами отвертки, не меняя в щите ничего. Тут это предусмотрено.

Четвертое — оставляйте запас для расширения. В квартирах все это бесполезно, ибо проводка уже в стенах и прокладка дополнительной как правило не возможна. В то время как при внешней проводке на даче, возможны любые варианты и в любой момент. Так что как видите, в обоих щитах запас по модулям.

Пятое — IP65 щиты хороши если есть шанс что может потечь крыша. Пользуйтесь этим.

Если есть вопросы — задавайте, я прямо сюда в текст допишу ответ если что-то серьезное.

—
Остальные статьи по электрике — ТУТ.

Что следует учесть, выполняя трехфазное подключение частного дома

Решая вопросы электроснабжения вновь построенного здания, его владелец сталкивается с многочисленными задачами, которые требуется решать техническими и организационными способами.

При этом первоначально следует определиться с необходимым количеством фаз, требующихся для питания электроприборов. Обычно люди довольствуются однофазным электроснабжением, а определенная категория выбирает трехфазное, руководствуясь стоящими перед ними задачами.

Сравнение преимуществ и недостатков однофазного и трехфазного подключения дома

При выборе схемы следует учесть ее влияние на конструкцию проводки и условия эксплуатации, создаваемые разными системами.

Потребляемая мощность

Среди отдельных домовладельцев бытует надежда, что переход на трехфазное питание позволяет увеличить разрешенную мощность потребления, интенсивнее пользоваться электроэнергией. Однако, этот вопрос необходимо решать в сбытовой организации, у которой, скорее всего, лишних резервов уже нет. Поэтому значительно увеличить расход электричества таким способом вряд ли получится.

Та величина разрешенной мощности, которую вам предоставят, станет основой для создания проекта электропроводки. За счет распределения ее по двум проводам в однофазной схеме толщина сечения жил кабеля всегда требуется больше, чем в трёхфазной цепи, где нагрузка равномерно разнесена по трем симметричным цепочкам.

При одинаковой мощности в каждой жиле трехфазной схемы будут протекать меньшие номинальные токи. Под них потребуются уменьшенные номиналы автоматических выключателей. Несмотря на это их габариты, как и других защит и электросчетчика, все равно будут больше за счет применения утроенной конструкции. Потребуется более емкий распределительный щит.

Его размеры могут значительно ограничивать свободное пространство внутри небольших помещений.

Трёхфазные потребители

Асинхронные электродвигатели механических приводов, электрические нагревательные котлы, другие электроприборы, рассчитанные на эксплуатацию в трехфазной сети, эффективнее, оптимально работают в ней. Чтобы их запитать от однофазного источника необходимо создавать преобразователи напряжения, которые будут потреблять дополнительную энергию. Причем, в большинстве случаев происходит снижение КПД таких механизмов и расход мощности на преобразователе.

Использование трехфазных потребителей основано на равномерном распределении нагрузки в каждой фазе, а подключение мощных однофазных приборов способно создать пофазный перекос токов, когда часть их начинает протекать по жиле рабочего нуля.

При большом перекосе токов на перегруженной фазе снижается напряжение: начинают тускло светиться лампы накаливания, наблюдаются сбои электронных устройств, хуже работают электродвигатели. В этой ситуации владельцы трехфазной электропроводки могут перекоммутировать часть нагрузки на ненагруженную фазу, а потребителям двухпроводной схемы требуется эксплуатировать стабилизаторы напряжения или резервные источники.

Как разделить электропроводку на группы. ПОШАГОВАЯ инструкция

Условия работы изоляции электропроводки

Владельцы трехфазной схемы должны учитывать действие линейного напряжения 380, а не фазного 220 вольт. Его номинал представляет бо́льшую опасность для человека и изоляции электропроводки или приборов.

Габариты оборудования

Однофазная электропроводка и все входящие в нее компоненты более компактны, требуют меньше места для монтажа.

На основе сравнения этих характеристик можно сделать вывод, что трехфазное подключение частного дома зачастую может быть в современных условиях нецелесообразным. Его имеет смысл применять в том случае, если существует необходимость эксплуатации мощных трехфазных потребителей типа электрических котлов или станочного оборудования для постоянной работы в определённые сезоны.

Большинство же бытовых электрических потребностей вполне может обеспечить однофазная электропроводка.

Как выполнить трехфазное подключение частного дома

Когда вопрос трехфазного подключения частного дома стоит остро, то придется:

1. заниматься подготовкой технической документации;

2. решать технические вопросы.

Какие документы необходимо подготовить

Обеспечить законность трехфазного подключения могут только следующие свидетельства и паспорта:

1. технические условия от энергоснабжающей организации;

2. проект производства электроснабжения здания;

3. акт разграничения по балансовой принадлежности;

4. протоколы измерений основных электрических параметров собранной схемы подключения дома электротехнической лабораторией (монтаж разрешено выполнять после получения первых трех документов) и акт осмотра электротехнического оборудования;

5. заключение договора с энергосбытовой организацией, дающее право на получение наряда на включение.

Технические условия

Для их получения требуется заранее подать заявку в электроснабжающую организацию, где должны быть отражены требования к абоненту и электроустановке с указанием:

  • способов подключения;
  • использования защит;
  • мест размещения электроприборов и щитов;
  • ограничение доступа посторонних лиц;
  • характеристики нагрузки.

Проект производства электроснабжения

Разрабатывается проектной организацией на основе действующих нормативов и правил эксплуатации электроустановок с целью предоставления бригаде электромонтажников подробной информации по технологии монтажа электрической схемы.

В состав проекта входят:

1. пояснительная записка с отчетом;

2. исполнительные принципиальные и монтажные схемы;

4. требования нормативных документов и предписаний.

Акт разграничения по балансовой принадлежности

Определяются границы ответственности между электроснабжающей организацией и потребителем, указывается разрешенная мощность, категория надежности электроприемника, схема электропитания, некоторые другие сведения.

Протоколы электротехнических замеров

Они выполняются электрической измерительной лабораторией после полного окончания монтажных работ. В случае получения положительных результатов измерений, отраженных в протоколах, предоставляется акт осмотра оборудования с заключением, дающим право на обращение в электросбытовую организацию.

Договор с энергосбытом

После его заключения на основе документов от электротехнической лаборатории можно обращаться в электроснабжающую организацию на включение смонтированной электроустановки в работу по специальному наряду.

Технические вопросы трехфазного подключения частного дома

Принцип подвода электрической энергии к отдельно стоящему жилому зданию осуществляется по следующему принципу: от трансформаторной подстанции по линии электропередачи подается напряжение по четырем проводам, включающим три фазы (L1, L2, L3) и один общий нулевой проводник PEN. Подобная система выполняется по стандартам схемы TN-C, которая максимально распространена до сих пор в нашей стране.

Линия электропередачи чаще всего может быть воздушной или реже кабельной. На обоих конструкциях могут возникнуть неисправности, которые быстрее устраняются у воздушных ЛЭП.

Особенности разделения PEN проводника

Старые линии электропередач энергетики постепенно начинают модернизировать, переводить на новый стандарт TN-C-S, а строящиеся сразу создают по нормативам TN-S. В нем четвертый проводник PEN от питающей подстанции подается не одной, а двумя разветвленными жилами: РЕ и N. В итоге у этих схем используется уже пять жил для проводников.

Трехфазное подключение частного дома основано на том, что все эти жилы подключаются к вводному устройству здания, а от него электроэнергия поступает на электрический счетчик и далее — в распределительный щит для осуществления внутренней разводки по помещениям и потребителям здания.

Практически все бытовые приборы работают от фазного напряжения 220 вольт, которое присутствует между рабочим нулем N и одним из потенциальных проводников L1, L2 или L3. А между линейными проводами образовано напряжение 380 вольт.

Внутри вводного устройства, использующего стандарт TN-C-S, делается выделение рабочего нуля N и защитного РЕ из проводника PEN, который соединяют здесь же с ГЗШ — главной заземляющей шиной. Ее подключают к повторному контуру заземлению здания.

Все присоединения проводников на ГЗШ выполняют болтовым соединением с шайбами и гайками, прочно затягивая резьбовое соединение. Этим добиваются минимального значения переходного электрического сопротивления в месте соединения контактов. Каждый кабель подключается на отдельное посадочное отверстие для удобного размыкания схемы с целью проведения различных измерений.

Основным материалом для ГЗШ служит медь, а в отдельных случаях допускается применять стальные сплавы. Использовать алюминий для главной защитной шины запрещено. На провода, подключаемые к ней, нельзя монтировать наконечники из алюминиевых сплавов.

Электропроводка в доме трехфазная

От вводного устройства рабочие и защитные нули идут изолированными цепочками, которые запрещено объединять в любой другой точке схемы электропроводки.

По старым правилам, действовавшим в схеме заземления TN-C, расщепление проводника PEN не делалась, а фазное напряжение бралось прямо между ним и одним из линейных потенциалов.

Конечный промежуток линии между ее опорой до ввода в дом прокладывают по воздуху или под землей. Его называют ответвлением. Оно находится на балансе электроснабжающей организации, а не хозяина жилого здания. Поэтому все работы по подключению дома на этом участке должны выполняться с ведома и по решению владельца ЛЭП.

Соответственно, законодательно они потребуют согласования и оплаты.

У подземной кабельной линии ответвление монтируют в металлическом шкафу, который размещают поблизости с трассой, а для воздушной ЛЭП — непосредственно на опоре. В обоих случаях важно обеспечить безопасность их эксплуатации, закрыть доступ посторонних людей и выполнить надежную защиту от повреждения вандалами.

Выбор места расщепления PEN проводника

Оно может быть выполнено:

1. на ближайшей опоре;

2. или на вводном щите, расположенном на стене либо внутри дома.

В первом случае ответственность за безопасную эксплуатацию несет электроснабжающая организация, а во втором — владелец здания. Доступ жильцов дома к работам на конце PEN проводника, расположенного на опоре, запрещен правилами.

При этом надо учесть, что провода на воздушной линии способны обрываться по различным причинам и на них могут возникать неисправности. Во время аварии на питающей ЛЭП с обрывом PEN проводника ее ток потечет через провод, подключенный к дополнительному контуру заземления. Его материал и сечение должны надежно выдерживать такие повышенные мощности. Поэтому их выбирают не тоньше, чем основная жила линии электропередачи.

Когда расщепление выполняется прямо на опоре, то к нему и контуру прокладывают линию, называемую повторным заземлением. Ее удобно изготавливать из металлической полосы, заглубленной в землю на 0,3÷1 м.

Поскольку через нее в грозу создается путь протекания молнии в землю, то ее надо отводить от дорожек и мест возможного размещения людей. Рационально прокладывать ее под забором здания и в подобных труднодоступных местах, а все соединения выполнять сваркой.

Ввод трёхфазного электричества в дом

Когда расщепление производится в водном щите здания, то через линию ответвления с подключенными проводами будут протекать аварийные токи, которые могут выдержать только проводники с сечением фазных жил ЛЭП.

Вводное распределительное устройство электроэнергии

Оно отличается от простого вводного устройства тем, что в его конструкцию внесены элементы, осуществляющие распределение электричества по группам потребителей внутри здания. Его монтируют на вводе электрического кабеля в пристройке или каком-то отдельном помещении.

ВРУ устанавливают внутри металлического шкафа, куда заводят все три фазы, PEN проводник и шину контура повторного заземления в схеме подключения здания по системе TN-C-S.

Для TN-S во вводно распределительный шкаф заводят пять жил — три фазы и два нуля: рабочий и защитный, как показано на картинке ниже.

Электропроводка в доме трехфазная

Внутри шкафа вводного распределительного устройства фазные проводники подключаются к клеммам входного автоматического выключателя или силовых предохранителей, а PEN проводник к своей шине. Через нее выполняется его расщепление на PE и N с образованием главной заземляющей шины и ее подключением к повторному контуру заземления.

Ограничители повышения напряжения работают по импульсному принципу, защищают схему цепей фаз и рабочего нуля от воздействий возможного проникновения посторонних внешних разрядов, отводят их через РЕ проводник и главную защитную шину с контуром заземления на потенциал земли.

При возникновении высоковольтных импульсных разрядов больших мощностей в питающей линии и прохождении их через последовательную цепочку из автоматического выключателя и УЗИП вполне возможен выход из строя силовых контактов автомата из-за подгорания и даже приваривания их.

Поэтому защита этой цепочки мощными предохранителями, выполняемая простым перегоранием плавкой вставки, остается актуальной, широко применяется на практике.

Трехфазный электрический счетчик учитывает расходуемую мощность. После него подключаемые нагрузки распределяются по группам потребления через правильно подобранные автоматические выключатели и устройства защитного отключения. Также на вводе может стоять дополнительное УЗО, выполняющее противопожарные функции у всей электрической проводки здания.

После каждой группы УЗО может производиться дополнительное деление потребителей по степеням защиты индивидуальными автоматами или обходиться без них, как показано разными участками на схеме.

На выходные клеммы щита и защит подключаются кабели, идущие к группам конечных потребителей.

Особенности конструкции ответвления

Чаще всего трехфазное подключение частного дома на питающей ЛЭП выполняется воздушной линией, на которой может возникнуть короткое замыкание или обрыв. Чтобы их предотвратить следует обратить внимание на:

  • общую механическую прочность создаваемой конструкции;
  • качество изоляции внешнего слоя;
  • материал токоведущих жил.

Современные самонесущие алюминиевые кабели обладают небольшим весом, хорошими токопроводящими свойствами. Они хорошо подходят для монтажа воздушного ответвления. При трехфазном питании потребителей сечения жилы СИП 16 мм2 будет достаточно для длительного получения 42 кВт, а 25 мм кв — 53 кВт.

Когда ответвление выполняется подземным кабелем, то обращают внимание на:

  • конфигурацию прокладываемого маршрута, его недоступность для повреждения посторонними людьми и механизмами при работах в грунте;
  • защиту выходящих из земли концов металлическими трубами на высоту не меньше среднего человеческого роста. Лучшим вариантом считается полное размещение кабеля в трубе вплоть до ввода в ВУ и распределительный шкаф.

Для подземной прокладки используют только цельный кусок кабеля с прочной броневой лентой или выполняют его защиту трубами или металлическими коробами. При этом медные жилы предпочтительнее, чем алюминиевые.

Технические аспекты трехфазного подключения частного дома в большинстве случаев требуют бо́льших затрат и усилий чем при однофазной схеме.

Надеюсь, что эта статья была для вас полезной. Смотрите также другие статьи в категории Электрическая энергия в быту и на производстве » Электричество в доме

Поделитесь этой статьей с друзьями:

Подключение, разводка, схемы трёхфазного напряжения и равномерное распределение 380 вольт в частном доме

Электропроводка в доме трехфазная

Приступая к строительству дома, следует сразу обдумать вопрос о том, какое будет использоваться напряжение и сколько фаз подводить к постройке. То количество устройств, которое используется потребителями в нынешнее время, значительно усиливает нагрузку на линии. Это должно быть учтено при расчете общей нагрузки для того чтобы сделать правильный выбор.

Устройство электрического щита

Перед тем, как распределить нагрузку по фазе в частном доме, позаботьтесь правильном «содержимом» электрощитка на который напряжение приходит с опоры. В данной ситуации, в нём должны иметься следующие устройства:

  • Автоматический выключатель (автомат).
  • Трёхфазный прибор учёта электроэнергии.
  • Автоматические выключатели или УЗО (устройства защитного отключения), на которые (по-отдельности) приходит каждая фаза. Общий ноль подключается к нулевой шине.
  • Защитный проводник заземления соединяется с общей шиной заземления.

Один из вариантов подключения электрощитка Источник cdn.elec.ru

Электропроводка в доме трехфазная Электропроводка в доме трехфазная Электропроводка в доме трехфазная

Преимущества однофазного подключения

Рассмотрим преимущества однофазного подключения.

Читайте также: Дуговая ксеноновая лампа (типы и область применения).

Преимущества Описание
Простой монтаж Как было сказано выше, однофазная сеть имеет всего три провода. Поэтому монтаж однофазной сети не такой сложный, как прокладка трехфазной проводки.
Низкая стоимость Для однофазной электросети требуются более дешевые составляющие: однофазные автоматические выключатели, УЗО, реле напряжения и т.д.

Что касается недостатков однофазного подключения, то здесь можно выделить лишь его небольшую мощность и невозможность запитать трехфазных потребителей.

Особенности

Чтобы снизить вероятность перегрузки фазы, нагрузку распределяют на фазы равномерно. Несоблюдение этого условия так же, как и отгорание «нулевой» жилы или её плохой контакт, приведут к разнице в напряжении на фазных жилах в большую или меньшую сторону.

Таким образом, преобразованное однофазное питание (220 В) приведёт к неисправности подключённых к нему электропотребителей. Произойдёт это из-за того, что на одни приборы будет приходить повышенное напряжение (240-270 В), на другие – пониженное (160-200 В).

Важно! При неравномерном распределении нагрузки по фазам, на не чувствительных к перекосам счётчиках, произойдёт повышенный расход электроэнергии.

Конструкция и элементы электрощита

Для трехфазного щита с мощностью 15 киловатт и мощностью потребления 15 кВт/ч понадобятся следующие комплектующие:

  • Прибор учета электроэнергии. Счетчик устанавливается в щитке сразу. Для домашней сети подойдут электронные модели, отличающиеся высокой точностью и надежностью. Они работают по нескольким тарифам, выводят данные на цифровой дисплей.
  • Электрощит. Представляет собой бокс различных габаритов. Уличный вариант должен иметь DIN-рейку, замок, смотровое отверстие для снятия показаний. Оптимальный уровень пыле- и влагозащиты – IP 54, толщина стенок – 1 мм.
  • Дифавтомат на вводе. Подойдет трехполюсная модель, подключаемая к трем фазам.
  • УЗО. Элемент защиты от возникновения опасного потенциала на корпусе прибора.
  • Выключатель автоматического типа. В частном доме на ввод понадобится устройство в 25 А, для системы освещения – на 6,3 или 10 А, для силовой цепи – 16 А. Мощность такого переключателя – от 7 киловатт.
  • Реле напряжения. Предотвращает поломки бытового оборудования при колебаниях напряжения.
  • Измерительные устройства. Вольтметр и амперметр в одном корпусе – не обязательное устройство.

Для предотвращения импульсных колебаний и защиты от молний можно заменить реле на УЗИП.

Перекос фаз

Фактически распределение нагрузки по фазам в частном доме, выполненное с перекосом фаз не несёт серьёзных проблем для техники. Но периодическое отключение автоматического выключателя вам гарантировано.

Перед распределением нагрузки необходимо разобраться в устройстве трёхполюсного автомата. Рассмотрим ситуацию на примере автомата С 25. Он состоит из 3 однофазных автоматов, каждый из которых способен выдерживать 25 А. Таким образом, каждая фаза получает по 5 кВт мощности, откуда и выходит, что присоединение коттеджа мощностью в 15 кВт. Автоматы при этом могут разрывать питание одним выключателем (рычагом).

Пример распределения нагрузки на трёхфазном электропитании коттеджа Источник mastergrad.com

Если вы рассматриваете вопрос, как распределить нагрузку по фазам в случайном (хаотичном) порядке, обратите внимание на следующий пример:

  • Фаза № 1 подключена к освещению коттеджа.
  • Фаза № 2 запитывает электроснабжение на розетки 1-го этажа.
  • Фаза № 3 питает розетки на 2-ом этаже.

В результате произойдёт следующее:

  • На 2-ом этаже несколько спален и санузел. Мощных энергопотребителей здесь нет. В результате Фаза № 3 не будет работать на полную мощность.
  • Аналогичная ситуация произойдёт и с фазой № 1. Современное светодиодное освещение потребляет мало электричества.
  • Последняя фаза № 2 окажется перегруженной, из-за того, что на неё «повешены» основные, мощные потребители: стиральная машина, микроволновка, холодильник и прочая техника, находящаяся в помещениях первого этажа.

Важно! В результате, одновременное включение нескольких элементов бытовой техники перегрузит автомат, что станет результатом его отключения.

Отличие щитков

В магазинах вы увидите большой разброс цен на модели электрических щитков похожих по внешнему виду. У вас будет желание сэкономить и купить электрощиток подешевле. Благодаря большому количеству китайских производителей, качество щита может быть очень низким. Чтобы снизить стоимость используют более дешевые материалы, небезопасные по составу и которые имеют защиты от возгорания.

При эксплуатации в квартире или частном доме, как правило, электрощит не подвергается воздействию осадков и перепадам температур. При установке электрощитка в неотапливаемых помещениях или на улице, электрический щиток может быстро потерять товарный вид. Если использован низкокачественный металл, то корпус покроется ржавчиной снаружи и внутри. Корпус потеряет герметичность , DIN рейка будет ржаветь от конденсата.

Автоматические выключатели и УЗО нельзя эксплуатировать в таких условиях.

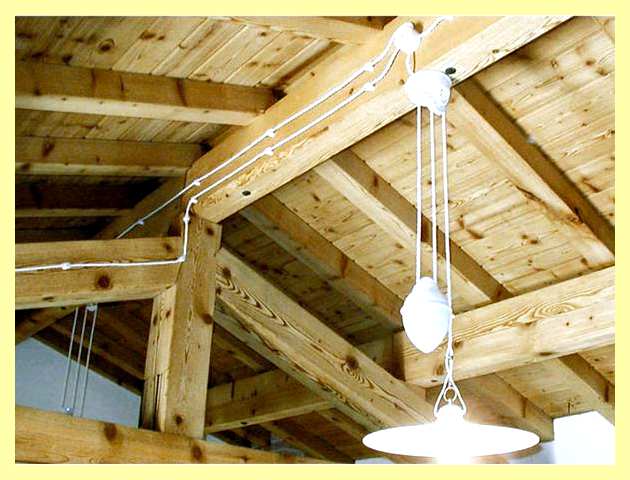

трёхфазная электропроводка в деревянном доме

Читайте также: Что такое цифровой потенциометр и где он применяется

Низкокачественный пластик может потрескаться из-за перепада температур и воздействия солнца, теряется герметичность электрощитка. Если в герметичном электрощите IP68 установлен резиновый или силиконовый уплотнитель низкого качества, то со временем он потеряет свою эластичность. В результате он не будет защищать от попадания влаги внутрь.

Расчёт энергопотребителей

Перед тем, как распределить нагрузку по фазам рекомендуется выполнить предварительный расчёт потребителей. Сделать это легко, составив список потенциальных источников, которые будут «повешены» на ту или иную фазу. Например, перечислите основную бытовую технику и её мощность согласно заявленной производителем:

  • Варочная электроплита 6,5-7,5 кВт.
  • Стиральная машина 1,5-1,8 кВт.
  • Посудомоечная машина 1,5-1,8 кВт.
  • Микроволновая печь 0,9-1,2 кВт.
  • Духовой шкаф 2,0-2,6 кВт.
  • Пылесос 1,9-2,2 кВт.
  • Утюг 1,9-2,2 кВт.

Как правильно разделить энергопотребителей на несколько групп Источник uk-parkovaya.ru

Важно! По необходимости список может пополняться другими, имеющимися на балансе электроприборами.

Установка бокса для вводного автоматического выключателя

Одно из основных отличий щита учета частного дома, от этажного, в многоквартирном доме, это наличие средств защиты от возможных несанкционированных подключений.

Вся защитная автоматика и коммутационные устройства, стоящие в схеме до счетчика электрической энергии, должны закрываться в боксы (No2 на схеме) и опечатываться. Чтобы никто, в том числе и вы сами, не смогли изменить согласованную схему и подключиться в обход счетчика.

Именно поэтому в первую очередь устанавливаем специальный бокс для вводного автомата (автоматического выключателя). Главная его особенность, наличие «ушек», которые позволяют поставить пломбу.

Так как сеть трёхфазная 380В, вводной автомат применяется трехполюсный, значит и бокс должен быть минимум на три модуля.

Правила распределения

Как очевидно из вышесказанного, ответ на вопрос, как распределить нагрузку по фазам в частном доме, кроется в равномерном делении потребителей на все токопитающие жилы. Популярным способом является подключение отдельной группы розеток в комнатах к отдельному фазному проводу. Причём последующая группировка происходит так, чтобы оптимизировать нагрузку на сеть. По аналогичному принципу подключается и освещение, распределение нагрузки по фазам проводника должно быть равномерным.

Схема распределения трёх фаз для энергоснабжения коттеджа Источник samelectrik.ru

Приведённое выше изображение показывает правильное подключение 380 вольт, 3 фазы. Частный дом, схема электроснабжения которого представлена, «разведён» правильно, с учётом всех требований.

Схема правильного подключения электрощита для загородного дома Источник samelectrik.ru

Следующее изображение показывает правильное подключение электрощитка на 380 вольт 3 фазы. Частный дом, схема технологического присоединения которого показана на картинке, подсоединён верно, что снижает вероятность отключения автоматов в результате перегрузки сети.

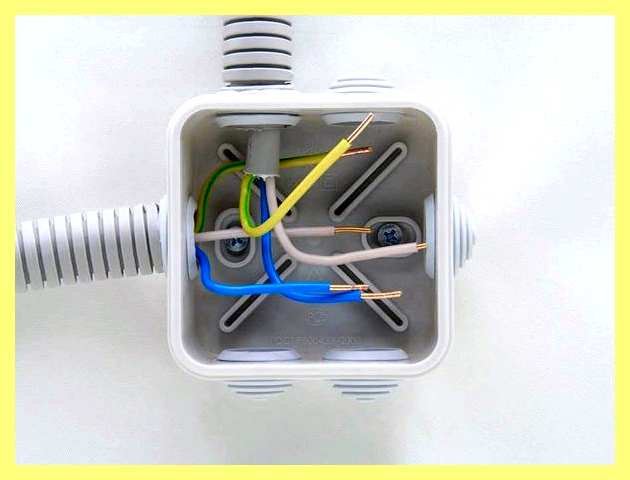

Как всё же соединять провода в распределительных коробках?

Вопрос действительно важный. Контакты — наиболее уязвимое место в любой электроцепи. И на сегодня решен вопрос как НЕ соединять.

Читайте также: Силовые трансформаторы 10(6)/0,4 кВ. Области применения разных схем соединения обмоток

Отбрасываем все резьбовые соединения. Тот, кто ездил на отечественных машинах, и каждый год протягивал резьбу, спорить со мной не будет. Под воздействием разных температур, болт и гайка будут менять свои линейные размеры, и соединение ослабнет, плюс ещё плохое покрытие, и как следствие — ржавчина. Конец контакта наступит быстро.

Многие ещё помнят разогревшиеся и расплавленные штепсельные вилки и розетки.

Из прошлого века пока остаётся скрутка с последующей пайкой. А в новом веке пока на первом месте контакты с пружинами, например от фирмы WAGO. Монтаж проводки в этом случае может напоминать игру в конструктор ЛЕГО. Но помните, что многожильный провод для контакта всё равно придётся скручивать и паять. Если меня пригласят на шашлык, а пока он готовится, попросят помочь с электропроводкой, то я заранее набью все карманы пружинными клеммниками, чтобы побыстрее освободиться, иначе мясо съедят без меня.

А себе всё равно буду делать скрутку.

P.S. Кому интересно досконально узнать о проводке в деревянной бане или доме (начиная с азов и заканчивая практикой) обязательно посмотрите мою статью «Проводка в бане и парилке: правила и рекомендации»

Разбивка на группы

Перед тем, как распределить нагрузку по фазам в частном доме, займитесь разбивкой отдельных линий вышеупомянутых энергопотребителей. На этом этапе необходимо подготовить отдельную линию электропроводки для розеток в каждую комнату и отдельно для света.

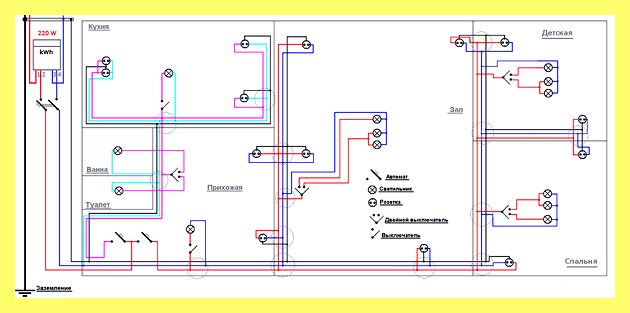

Проводка коттеджа с распределённой нагрузкой напряжения Источник samelectrik.ru

Верное распределение нагрузки по фазе в частном доме выполняется прокладкой отдельной магистрали к самым мощным энергопотребителям из вышеупомянутого списка. Для наглядного и понятного разбора ситуации, обратите внимание на приведённую чуть выше план-схему.

Стоимость монтажа

Установка электропроводки является важной проблемой. Верно составленный план разводки в доме, является гарантией безопасности. Если человек ни разу в своей практике не сталкивался с подобной задачей, то лучше обратиться за помощью к проверенным специалистам.

Для этого следует ознакомиться с приблизительными расценками на данный вид услуг:

Изначально следует быть готовым к тому, что установка электропроводки в доме обойдется намного дороже, чем в квартире.

Фото

Напоследок — ещё несколько фото с комментариями.

Электрощит с трехфазным вводом, но все потребители — однофазные.

Друзья, на сегодня всё, всем удачи!

Жду отзывов и вопросов в комментариях!

Меня часто спрашивают: «Зачем ты подвёл к дому трёхфазную линию, у тебя, что какой-то особый электроинструмент?» Нет, инструмент самый обычный на 220 вольт, правда, мощность порой достигает два киловатта. Ну и в самом деле зачем мне нужны три фазы в доме

Как их подключить без ошибок

Рекомендации электрика

Следует придерживаться основных правил при работе:

  • на высоте 2,5 м укладывают горизонтальные переходы от распределительной коробки до розеток или выключателя;
  • заведение жил проводится только вертикально или горизонтально;
  • места соединений должны находиться только в монтажных коробках;
  • для подземной прокладки кабеля нужно применять только целостный кусок с прочной броневой лентой;
  • самой большой ошибкой является монтаж выключателя в разрыв ноля;

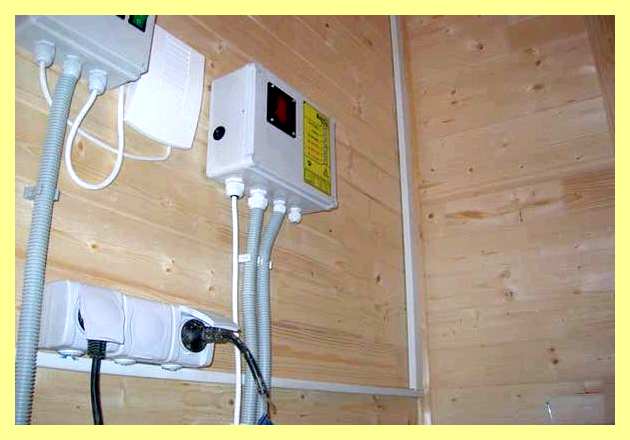

  • разводку электропроводов запрещено производить возле поверхности из дерева, но, если это неизбежно, тогда используется изолирующий шланг или прокладка из асбеста и стали толщиной 0,2 – 0,5 мм.

Вводные данные

– К дому подведены 3 фазы -380В

– Выделенная мощность 15кВт

– Тип вводного кабеля – СИП 4х16мм.кв.

– На участке сделан дополнительный контур заземления, от которого к щитку проложен медный провод 1х16мм.кв.

Схема шита учета 380В для частного дома на 15кВт с установленным УЗО и зазамление tn-c-s, в сборе выглядит следующим образом:

Ниже, в этой статье, я расскажу о том, какое оборудование в нём установленно и как правильно его подключить.

Читайте также: Подключение накопительного и проточного водонагревателя (бойлера) к водопроводу – схемы и видео инструкции для проведения монтажа своими руками

Однолинейная схема электроснабжения частного дома

При разработке электроснабжения частных домов чаще всего применяется однолинейная схема, как наиболее оптимальный вариант. Она дает возможность для простого проектирования и монтажа, даже собственными силами. Однолинейная схема зарекомендовала себя, как эффективная и удобная в эксплуатации. По своей сути она является сильно упрощенной принципиальной схемой, где все виды подключений и прокладка сетей выполнены одной линией одинаковой толщины.

Отсюда и появилось название однолинейной схемы.

Существует два варианта однолинейных схем – расчетная и исполнительная. Первый вариант используется в процессе строительства дома. Данная схема определяет порядок монтажа кабельных линий на конкретном объекте и выбор защитной аппаратуры. Предварительно выполняются расчеты всех силовых нагрузок на данную сеть. На расчетной однолинейной схеме указываются все имеющиеся мощности и их величины.

В обязательном порядке отмечается расположение ВРУ, маркируются электрические щиты.

Исполнительная схема выполняется для действующих электроустановок, когда дом уже построен. К этому времени от проектной организации уже получены результаты обследования здания для подготовки наиболее подходящего расположения всех элементов и устройств электроснабжения.

Похожие статьи

Нравится: 1
Оставить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Что будем искать? Например,Человек

Мы в социальных сетях
