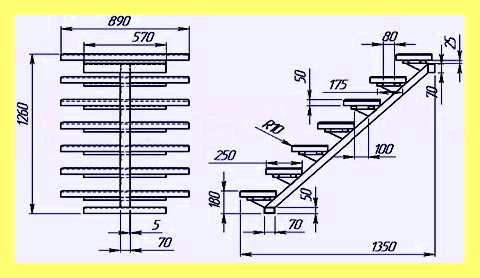

Чертеж сварной лестницы

chertezh svarnoj lestnicy 1

Содержание

Сварные конструкции в Solidworks.Лестница в Solidworks

  1. Установка опорной балки для будущей лестницы. Она бывает из камня и металла. Если лестничный каркас был сделан с применением профильных труб, то тогда необходима сварка. Если выбор был сделан в пользу опоры из дерева, то ее закрепляют при помощи анкерных болтов.
  2. Закрепление нижнего опорного фланца и первой ступени. Все это закрепляется на полу.
  3. Проверка вертикальности расположения крепления опоры с помощью строительного уровня.
  4. Закрепление ступеней на лестничном каркасе. Сначала на каркас накладывают втулки, а затем непосредственно крепят ступени. В чертеже указывают места расположения ступеней.
  5. Закрепление лестницы винтового типа своими руками на втором этаже. Закрепляется она в проеме к стенам или при помощи верхней ступеньки. При этом используются больцы.
  6. Подборка и установка перил или защитных ограждений. Чаще всего перила делают из тонкой профильной трубы. Если же они будут из древесины, то в этом случае специально изготавливают деревянные балясины.
  7. Покраска готового изделия. До покраски лестницу следует хорошо обработать наждачной бумагой. Затем ее пылесосят и наносят на ее элементы раствор морилки. После просушки лестницу покрывают тремя слоями краски. Чаще выбирают краску для деревянных поверхностей или паркета. Каждый новый слой краски наносят на уже высохший, предыдущий слой.

Чертежи для винтовых лестниц

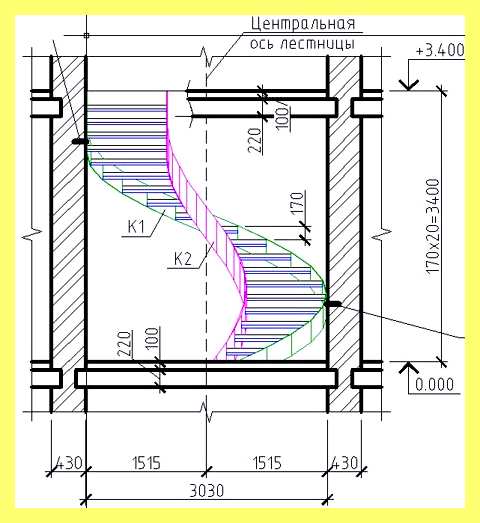

Чертеж сварной лестницы

Винтовая лестница является одной из самых популярных на сегодня лестничных конструкций в доме, квартирах, загородных коттеджах и дачах. Такой спрос на нее обусловлен ее способностью существенно сэкономить место в доме, и одновременно привносит в интерьер помещения некоторые особенности.

Чертеж сварной лестницы

Винтовые лестницы — основные виды

В частных домах чаще всего можно увидеть такие винтовые лестницы:

  1. Поворотные или прямые маршевые лестницы.
  2. Модульные и сборные лестничные конструкции.
  3. Лестницы, закрепленные с помощью кронштейнов, больцев, косоуров.
  4. Винтовые лестницы-трансформеры.
  5. Переносные лестничные конструкции.
  6. Лестницы внутри помещения, так и снаружи.
  7. Конструкции, отдельно стоящие или прикрепленные к стене.
  8. Лестницы с разными видами ступенек. Ступени могут быть как открытого типа, так и закрытого.
  9. Винтовые лестницы с перилами или без них.

А также по своему прямому назначению все винтовые лестницы можно разделить:

Также лестничные конструкции различаются между собой по следующим признакам:

  • Материал, используемый при изготовлении лестницы;
  • Форма и размеры изделия;
  • Место установки;
  • Стиль оформления и эстетические качества конструкции.

Достоинства и недостатки винтовых лестниц

Винтовые конструкции, как и другие виды лестниц, имеют как свои достоинства, так и недостатки. К основным достоинствам винтовых лестниц можно отнести следующие плюсы:

  1. Компактность сборки изделия. Винтовые конструкции более компактны по сравнению с обычными видами лестниц. Поэтому они занимают в доме гораздо меньше места. Этот показатель особенно важен для помещений небольших размеров и площади.
  2. Эстетические качества. Спиральная винтовая лестница со стороны выглядит очень красиво. Она может стать украшением любого помещения.
  3. Невысокая цена изделия. Установить лестницу винтового типа в доме выходит не так дорого, как строительство обыкновенной лестницы. Чтобы сэкономить денежные средства можно сделать ее самостоятельно, не прибегая к помощи специалистов.
  4. Месторасположение лестницы. Ее можно установить у стены или по центру дома.
  5. Лестничные пролеты можно сделать узкой стороной к центру лестницы, а широкую часть расположить у стены.

К недостаткам таких лестниц относятся:

  1. Трудности при подъеме грузов наверх. Препятствиями в этом деле служат частые повороты и небольшое пространство. Длинные предметы поднять наверх почти невозможно.
  2. Трудности, связанные с передвижением по ней людей. По такой лестнице намного сложнее спускаться и подниматься, чем по обычной. В основном это касается детей и пожилых людей. Если же при подготовке чертежей такой лестницы, а также в процессе ее монтажа не учитывать все пропорции и расчеты, то лестница может даже стать опасной.

Стоит помнить и о том, что у спиральной лестницы есть одна особенность – сужение ступеней с одной стороны. Если лестница сделана довольно круто, то сужение тоже представляет некоторую угрозу при ходьбе по ней. Этот недостаток легко можно исправить, если сделать надежные перила.

Виды материалов для изготовления винтовых конструкций

Чтобы установить у себя в доме действительно прочную, надежную и в то же время красивую винтовую лестницу, для начала надо выбрать, из какого материала будет выполнена конструкция.

Материал должен быть обязательно высокого качества и отвечать всем требованиям безопасности. Чаще всего винтовые лестницы бывают деревянными или металлическими.

  • Деревянные лестницы. При строительстве используется только древесина. Опору здесь делают из балки. Ее сечение должно составлять 10 см. Ступеньки закрепляют к стене, используя для этого косоуры;
  • Лестницы, изготовленные из металлических профильных труб с применением сварочных работ. Здесь используют швеллера, металл и крепежные углы;
  • Металлические кованые сооружения;
  • Комбинированные конструкции. Здесь из металла сделана только основа. Остальные детали делаются из древесины, МДФ накладок или фанеры. Встречается такое сочетание как нержавеющая сталь + МДФ. Перила обычно используют пластиковые.

Самый простой вариант для установки спиральной лестницы в здании – это конструкции модульного типа, готовые к сборке. Сюда входят готовые металлические детали, ступеньки, сделанные из натуральной древесины, опоры, изготовленные из профильной трубы.

Чертежи и расчеты — их разработка

Лестница металлическая своими руками

Пожалуй, один из самых сложных моментов в работе над проектом винтовой лестницы – это создание чертежа.
Специалисты советуют разрабатывать чертеж винтовой лестницы только после создания подробного плана первого этажа.

Там должно обязательно быть указано место установки винтовой конструкции. А также в плане указываются точные размеры проема, при этом учитывается масштаб плана помещения.

В чертеже винтовой лестницы подробно указывают все параметры изделия. К ним относятся ширина плоскости наклона конструкции, толщина материала.

На их основе выполняются все расчеты, необходимые для последующей установки и монтажа лестницы. Расчеты деталей нужно делать внимательно, продумывая все до мелочей. В противном случае ошибки могут привести как к ненадежности изделия, так и к возможности получения травм при эксплуатации лестницы.

В расчетах важно учесть следующие моменты:

  1. Выбор подходящей для строительства лестницы площади и разработка чертежей. Лестничный вход на 2 этаж составляет не менее 2 кв. метров. К нему необходим доступ для проведения сборки конструкции.
  2. Расчет количества и расположения ступенек. Зачастую у спиральных лестниц нет подступенок. Из-за этого обязательно делают небольшой нахлест ступенек друг на друга в местах их сужения.
  3. Расчет наиболее удобной ширины шага для подъема и спуска по лестнице. Это необходимо для исключения запинаний за соседние ступеньки при ходьбе. Как правило, для того, чтобы подняться на второй этаж хватает всего 12 ступеней.
  4. Увеличение размера минимальной лестничной ширины. По стандарту ширина такой лестницы составляет 120 см. Градус уклона при этом составляет 45 градусов.

Нормативная документация — ее основные требования

Работая над проектом винтовой лестницы надо соблюдать требования нормативных документов, таких, как ГОСТ и СНиП. Указанные там параметры учитывают все пропорции и особенности строения человека. Только они помогают создать правильный чертеж лестницы. А также они оказывают помощь и в установке лестничной конструкции.

В документах прописаны следующие параметры:

Чертеж сварной лестницы

  • Размер ступеней, их рекомендуемый диапазон. Здесь указываются точные размеры толщины, высоты, глубины и ширины ступеней;
  • Показатели глубины ступени около центральной опоры. Указаны минимально допустимые значения;
  • Габариты сооружения, при которых требуется установить дополнительные крепления (центральные косоуры, лестничные балясины и ограждения, перила);
  • Размеры пролетов лестницы.

Все требования должны выполняться неукоснительно. Эти документы регулируют деятельность как строительных компаний, так и обычных людей, которые хотят сделать все работы по установке спиральных сооружений самостоятельно.

Этапы установки винтовой лестницы своими руками

После проведения всех расчетов и выполнения чертежей лестницы, приступают к ее установке на выбранное место. Можно сделать винтовую лестницу и своими руками. При этом необходимо соблюдать все правила ее сборки. Установка винтовой лестницы включает в себя следующие этапы:

  1. Установка опорной балки для будущей лестницы. Она бывает из камня и металла. Если лестничный каркас был сделан с применением профильных труб, то тогда необходима сварка. Если выбор был сделан в пользу опоры из дерева, то ее закрепляют при помощи анкерных болтов.
  2. Закрепление нижнего опорного фланца и первой ступени. Все это закрепляется на полу.
  3. Проверка вертикальности расположения крепления опоры с помощью строительного уровня.
  4. Закрепление ступеней на лестничном каркасе. Сначала на каркас накладывают втулки, а затем непосредственно крепят ступени. В чертеже указывают места расположения ступеней.
  5. Закрепление лестницы винтового типа своими руками на втором этаже. Закрепляется она в проеме к стенам или при помощи верхней ступеньки. При этом используются больцы.
  6. Подборка и установка перил или защитных ограждений. Чаще всего перила делают из тонкой профильной трубы. Если же они будут из древесины, то в этом случае специально изготавливают деревянные балясины.
  7. Покраска готового изделия. До покраски лестницу следует хорошо обработать наждачной бумагой. Затем ее пылесосят и наносят на ее элементы раствор морилки. После просушки лестницу покрывают тремя слоями краски. Чаще выбирают краску для деревянных поверхностей или паркета. Каждый новый слой краски наносят на уже высохший, предыдущий слой.

При монтаже винтовых изделий в основную конструкцию иногда добавляют детали из другого вида материала. К примеру, деревянные лестницы дополняют каменными или пластиковыми элементами. В стальных конструкциях хорошо смотрятся детали, выполненные из древесины. Это могут быть ступени или перила.

Чтобы сделать изогнутые перила, приходится долго вымачивать дерево, а затем просушивать его в специальных тисках. Выгоднее применить обычную имитацию дерева или использовать фанеру. Если внимательно выполнять все расчеты, делать все по разработанным чертежам, соблюдать правила монтажа и установки, то можно без проблем сделать винтовую лестницу своими руками. Если же эта работа кажется невыполнимой, то можно обратиться к специалистам.

Чертеж металлической лестницы

Когда в жилом малоэтажном здании планируется не один этаж, а два или три обязательно нужно продумать конструкцию, которая будет вести к верхним ярусам. Чертеж металлической лестницы, созданный на основании замеров, поможет облегчить работу и сделать процесс обустройства доступным.

Металлические лестницы

Конструкция металлической лестницы обладает всеми необходимыми параметрами безопасности и долговечности. Именно поэтому часто делают ставку именно на этот вид изделия. Металл практически не подвержен коррозиям, выигрышно подчеркивает стиль помещения и вносит строгость и изящность в дизайн. Глядя на широкое разнообразие предлагаемых металлических лестниц можно понять, что их сможет собственноручно сделать даже тот человек, который не имеет опыта в подобных воплощениях.

Самое главное – выбрать такую конструкцию, которую будет посильно начертить, подготовить и установить в пространстве помещения или за его пределами.

Преимущества

  1. Металлические лестницы, ведущие на второй этаж, могут быть придуманы в самых разнообразных дизайнерских решениях.
  2. Они могут быть окрашены в самые разные цвета, поэтому есть шанс подобрать идеально подходящий под общую картинку интерьера.
  3. Материал не подвержен коррозиям при правильной обработке, это позволяет устанавливать такие конструкции в различных условиях влажности, а также, в любых климатических зонах.
  4. Структура изделия долговечна и надежна с точки зрения безопасности. Использование металлических косоуров делает конструкцию еще прочнее.
  5. Лестницы могут быть как простой схемы, так и замысловатой.
  6. Установка изделия достаточно проста, поэтому ее можно осуществить даже вдвоем.

Как рассчитать лестницу на второй этаж

Недостатки

  1. Одним из недостатков можно назвать громоздкость сходней и перил. Но благодаря умениям современных разработчиков, можно легко подобрать схему, которая будет максимально соответствовать по нагрузке для определенного помещения.
  2. Некоторые изгибы и декоративные элементы сложно воплотить в жизнь без специальных навыков.

Основываясь на приоритетах и недостатках материала и конструкции в целом, можно делать ставку в пользу или против такого решения.

Металлическая лестница на косоурах

Чертеж металлической лестницы сделать гораздо проще, если структура обустраивается с помощью косоуров. Это обусловлено тем, что нужно просчитать расстояние для каждой ступеньки и подготовить материал, который впоследствии будет закреплен на основание. Косоуры – это база (основа) в форме будущей лестницы.

Она может быть произведена из разных материалов и быть закреплена, как этого требует помещение. Конечно, для приобретения подходящих косоуров замеры все же осуществить требуется.

Ведь конструкция должна подходить под параметры выделяемого под лестницу пространства. Лестница по металлическим косоурам поможет даже неопытным мастерам реализовать задачу установки.

Главное — правильно сделать чертежи лестницы с отметкой места, где будет расположены сходни. А также иметь под рукой инструменты и материалы, необходимые для воплощения этой идеи в собственном доме.

Преимущества

Благодаря тому, что сходни, оборудованные с использованием косоуров, заслужили призвание, положительные стороны такого решения очевидны:

  • Это облегчает процесс работы;
  • Позволяет с легкостью организовать порядок действий;
  • Такие конструкции прочны и долговечны;
  • Благодаря косоурам даже неопытный специалист или просто хозяин дома, сможет реализовать задуманное и воплотить его в реальность;
  • Этот элемент позволяет уделить больше времени деталям и дизайнерским экспериментам, которые украсят проект лестницы на второй этаж.

Это далеко не все позитивные стороны лестниц на косоурах, каждый владелец частного дома находит свои независимые преимущества.

Недостатки

Нужно правильно определить размер основы под ступеньки, чтобы конструкция четко вписалась в интерьер. Сделать такие расчеты несложно. Достаточно просто измерить высоту, угол наклона и ширину требуемой установки.

Как сделать чертеж металлической лестницы

Самостоятельно сделать чертеж лестницы из металла собственными руками достаточно просто. Для этого нужно осуществить замеры пространства, в котором будут расположены ступени, ведущие на второй этаж.

Необходимые материалы для замера

Для того чтобы осуществить измерение пространства следует иметь под рукой следующие принадлежности:

  • Рулетку с максимальной длиной;
  • Измеритель уровня поверхностей;
  • Мел или специальный фломастер, которым можно сделать необходимые отметки на стене, полу и потолке.

Это минимальный набор принадлежностей, которые помогут качественно и быстро осуществить процесс замера.

Необходимые материалы для чертежа

Чтобы схема была максимально точной и правильной, следует также приготовить ряд канцелярских предметов. А именно:

  • Остро заточенный карандаш или черный маркер с тонким стержнем;
  • Лист бумаги или ватман;
  • Линейка;
  • Циркуль.

Чертить схему следует внимательно и аккуратно, чтобы при непосредственном процессе установки не допустить погрешностей, которые сложно исправить.

Какие параметры нужно измерить

Чтобы не прогадать и правильно сделать чертеж своими руками, потребуется произвести следующие измерения:

  1. Высота от пола до начала уровня второго этажа под выбранным углом наклона.
  2. Расстояние от пола до ступенек. Если планируется устанавливать сплошную конструкцию, укрепляя ее на полу, то данный замер можно не осуществлять.
  3. Расстояние от наивысшей ступеньки, которая параллельна потолку, до самого потолка. Это пространство должно составлять не менее двух метров, чтобы человек любого роста, не сгибаясь, мог подняться на второй этаж.
  4. Чтобы правильно сделать металлические лестницы своими руками, следует определить ширину будущих ступенек. Они должны быть не менее 25 сантиметров.
  5. Высоту перепонки, находящейся под ступенькой, также следует рассчитать. Ее оптимальный размер составляет 15 сантиметров.

После осуществления замеров можно переносить записанные параметры на лист бумаги, формируя схему будущих сходней.

Строительный чертеж. Расчет лестницы.

Какие нюансы обязательно учесть в процессе

При осуществлении замеров обязательно уделить особое внимание следующим факторам:

    • Мерить высоту обязательно под требуемым наклоном;
    • Также стоит учесть, что высота будущих сходней должна быть на уровне начала второго этажа, а не на уровне потолка первого яруса квартиры;
    • При установке в доме металлических лестниц, следует учесть, что эти конструкции достаточно много весят. Поэтому, необходимо укрепить стены перед началом работ или просто убедиться в их прочности, если дом строился недавно.

Вернуться к оглавлению

Какими бывают металлические лестницы

Дизайн лестниц в доме бывает разным, но каждый из них достоин и часто выбираем хозяевами частных загородных домов. Конструкции металлических лестниц бывают:

Винтовыми Такие сходни помогут сохранить максимум полезного пространства в помещении. Ступени выгодно подчеркнут изысканность дизайна и добавят искру в общую картину интерьера пространства. Единственное, что может остановить – это сложность самостоятельного осуществления чертежа.
Без специальных навыков человек не справиться с замерами, необходимыми для столь сложной конструкции. А также непосредственный процесс установки лестничных структур требует некоторой сноровки и умения.
Зная все особенности винтовой лестницы, человек сможет реализовать идею с установкой такой конструкции сходней. После воплощения задуманного интерьер тут же заиграет новыми красками.
Маршевыми Этот вариант чаще всего используют для воплощения идеи по установке лестничных структур. Для такого массива легко нарисовать схему даже тем, кто никогда не сталкивался ранее с подобным заданием.
Маршевые лестницы бывают прямыми, ведущими на второй этаж или с поворотами (это помогает экономить пространство). Измерить параметры, требуемые для чертежа любого из видов таких сходней, очень просто. Достаточно иметь под рукой необходимые инструменты и приспособления.
Непосредственная установка конструкции также элементарна. Следует просто придерживаться пошаговых действий, о которых можно прочесть в любой тематической литературе.
Навесными Бывают структуры, ведущие на второй этаж, держащиеся на стене. Под такие конструкции не устанавливают подпорки. Основной несущей и держащей нагрузки конструкцией, является стена.
Поэтому, прежде чем приступать к действиям, следует убедиться, что стены прочны и готовы выдержать столь высокую нагрузку. Если да, то можно смело оборудовать навесную металлическую лестницу.
Такая лестница поможет сэкономить пространство, сделать стиль помещения изысканным.

Вернуться к оглавлению

В чем преимущества чертежей будущих конструкций

Начертив схему конструкции будущей лестницы, человек облегчает свою задачу в процессе установления сходней.

        • Сделать процесс установки быстро;
        • Самостоятельные чертежи сэкономят средства;
        • Включить в процесс разработки плана будущей конструкции фантазию;
        • Сделать такую лестницу, о которой мечтается, а не по шаблонам компаний-производителей;
        • Ощутить себя настоящим хозяином дома;
        • Исключить банальные шаблоны из стен собственного дома;
        • Создать идеально вписывающуюся в интерьер конструкцию.

        Поэтому стоит отдать должное вопросу самостоятельного осуществления чертежных работ по планированию будущей лестницы.

        Металлическая лестница на второй этаж с улицы

        Металл – это материал, который допустим к использованию в самых разных пространствах. Поэтому решение обустроить ступени, ведущие на второй этаж здания со стороны улицы, вполне допустимо.

        Преимущества

              1. Материал не портиться от влияния климатических факторов.
              2. При правильной обработке специальными средствами, прослужит долгие годы, не меняя своего изначального вида.
              3. Оборудуя ступенчатую конструкцию на улице, можно допускать некоторые огрехи при измерении требуемых пространств, а некоторые замеры совсем не нужны.
              4. Металлические сходни идеально впишутся под любой фасад дома. Достаточно просто покрасить изделие в максимально соответствующий цвет.
              5. Если выбрать эксклюзивный вариант дизайна сходней, с красивыми изгибами и необычными линиями, можно украсить вид дома со стороны улицы.

        Недостатки

        Неудобно в холодное время года. Ступеньки могут стать скользкими при выпадении осадков. Но это можно предотвратить, установив специальные ограничители на краях ступеней.

        Как облегчить работу

              1. Чертеж металлической лестницы поможет максимально эффективно и правильно осуществить процесс установления лестницы. Поэтому не стоит пренебрегать данным фактором. Правильная и продуманная схема поможет сделать каждый элемент ступеней практичным и изысканным. Ступенчатая структура поможет украсить, облагородить и добавить свежие решения в интерьер частного дома.
              2. Но также облегчить работу можно, пригласив к участию родственников или знакомых. Работая в паре или втроем, процесс установки будет выполнен намного быстрее и качественней. Главное, правильно распределить задачи между помощниками.
              3. Можно заранее написать для себя пошаговую инструкцию, чтобы действовать четко по ней. Это поможет не упустить важных деталей, каждая из которых весьма влияет на итоговый результат трудов.

        Чтобы все получилось на высочайшем уровне, не стоит удерживать себя в подобных рвениях. Конечно, самостоятельно начертить и установить металлическую лестницу нелегко. Но стоит бросить вызов подобным трудностям и выиграть эту эстафету. Когда в доме появится лестница, созданная своими руками, ощущение гордости наполнит и вдохновит на следующие действия.
