Штробим стены под проводку перфоратором

vita1980
28 февраля 2021
На чтение: 18 минут 0 комментариев

Содержание

Штробление стен под проводку (самый быстрый способ)

Вслед за этим, когда отверстия уже насверлили, на перфоратор устанавливаем лопатку у которой U-образный наконечник, что поможет соединить отверстия друг с другом. Поэтому, при выполнении этой работы, надо перфоратор перевести в ударный режим. Но, когда у вас в запасе есть наличие специальной насадки для штробления, то насверливать много отверстий не потребуется. Стоит учитывать, что использование такого способа намного сложнее, и когда нет определенного навыка, то лучше не браться за дело. Проделывая штробы в гипсолитовых стенах, достаточно взять простую дрель.

С помощью нее насверливаем по всей длине штроб отверстия, потом тем же сверлом, располагая инструмент под углом, начинаем очищать канал от гипсолита.

Насадка для штробления стен перфоратором

Прежде чем приступим к штроблению стены, надо сначала выбрать насадки для перфоратора, какими будем выполнять работу. А также познакомится с основными правилами прокладывания каналов для будущей электропроводки или труб в стенах из кирпича и бетона. Прежде всего необходимо определиться, какую насадку на перфоратор для штробления нужно использовать. Как правило, их потребуется несколько. Для начала используем бур с хвостовиком, который подходит на инструмент. Потом берем коронку, с помощью которой получаем «гнезда» для выключателей и розеток.

Напоследок возьмем пику или лопатку для того, чтобы получить для проводки штробы.

Читайте также: Как выполнить заточку дисковых пил своими руками

Правила и ограничения при работе

Иногда возникает серьезный вопрос о допустимости штробления перекрытий в многоэтажках. В самом деле выполнять это не всегда можно, а тем более не везде. Оказывается штробить несущие стены во многих случаях не разрешается, так как на них удерживается каркас дома. Получить информацию, где в доме несущее перекрытие, а где нет, поможет специалист из БТИ.

Штробим стены под проводку перфоратором

Если же вам разрешили провести скрытую проводку, всегда надо помнить о двух вещах. Первое — запрещается выполнять штробы, у которых глубина больше, чем два сантиметра, второе — на несущих стенах штробы должны быть только вертикальными. Несоблюдение этих правил приводит не только к штрафу, но и к обвалу здания. Более того, прокладывая проводку в несущей стене, не рекомендуется использовать перфоратор, даже если вы большой умелец, так как при его работе образуются микротрещины в бетоне, где идет прокладывание канала.

В таких случаях при штроблении стен лучше использовать полноценный штроборез для газобетона.

Категорически запрещается обрабатывать потолок в многоэтажных домах разного типа. Имеется ряд правил, которых надо придерживаться при штроблении стен:

  • ширину и глубину всех штроб делаем не больше 2,5 сантиметров;
  • при выполнении горизонтальных штроб в стенах надо отступать от потолка 15-40 сантиметров и столько же отступаем от пола;
  • штробы должны выполняться только вертикально или горизонтально, диагональные — запрещены;
  • один проштробленный канал имеет длину не больше трех метров;
  • вертикальный штроб не должен размещаться ближе, чем 10 сантиметров на расстоянии от углов, а так же от дверных и оконных проемов.

Штробим стены под проводку перфоратором

Видео «Насадки для перфоратора»

Подготовка поверхностей под штробление стен перфоратором

В первую очередь подготавливаем схему, где будет проложена проводка. На ней указано размещение вывода розеток и выключателей.

Составляя план работы, обязательно надо советоваться с электриком, который хорошо владеет информацией.

Когда приступаем к работе, надо проверить, нет ли в этих местах под штукатуркой проходящей электропроводки. Чтобы проверить берем индикатор напряжения. Когда обнаружили проводку, выполняем обязательную работу по ее обесточиванию. Далее надо предотвратить попадание в другие помещения пыли, которая возникает при такой работе, для этого развешиваем на дверных проемах влажную ткань.

Помимо того, при выполнении работ возле потолка, обеспечиваем для мастера подставку с надежной устойчивостью.

После этого начинаем переносить на стены подготовленный план по размещению, где в будущем будут все штробы и отверстия. Когда выполняем эту работу надо использовать уровень, потому что каналы обязательно должны четко располагаться горизонтально или вертикально. Когда разметку уже выполнили, далее используем коронку для сверления отверстий для розеток, распаечных коробок и выключателей.

Штробление стен перфоратором: что для этого используем

Во-первых, когда начинаем процесс штробления перфоратором, надо обеспечить себя защитными очками, респиратором и перчатками. Потом устанавливаем бур на инструмент, он поможет получить будущую длину штроба выполнив сверление отверстий с определенной глубиной. Их надо насверливать как можно чаще, приблизительно делаем расстояние около одного сантиметра один от другого. При этом устанавливаем перфоратор на режим удара со сверлением.

Читайте также: Какую фрезу по дереву для болгарки можно использовать

Вслед за этим, когда отверстия уже насверлили, на перфоратор устанавливаем лопатку у которой U-образный наконечник, что поможет соединить отверстия друг с другом. Поэтому, при выполнении этой работы, надо перфоратор перевести в ударный режим. Но, когда у вас в запасе есть наличие специальной насадки для штробления, то насверливать много отверстий не потребуется. Стоит учитывать, что использование такого способа намного сложнее, и когда нет определенного навыка, то лучше не браться за дело.

Проделывая штробы в гипсолитовых стенах, достаточно взять простую дрель. С помощью нее насверливаем по всей длине штроб отверстия, потом тем же сверлом, располагая инструмент под углом, начинаем очищать канал от гипсолита.

Штробим стены под проводку перфоратором

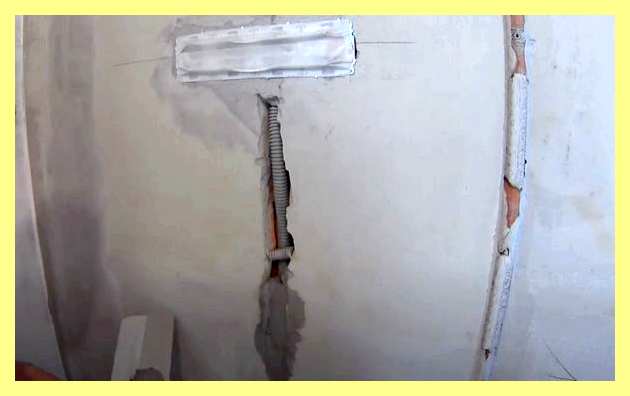

И как только штробление каналов закончено, начинаем закладывать кабель. Сразу скажем, что у полученных каналов получается неровный край со множественными сколами. И чтобы привести стены в идеальный вид, надо изрядно поработать.

Вы теперь убедились сами, что в стене из бетона прокладывать каналы перфоратором не очень тяжело. Но, если вас одолевает неуверенность в собственных силах, то стоит воспользоваться помощью специалиста. Так можно избежать разрушений в квартире, и не дать себе травмироваться.

Штробление перфоратором: преимущества использования перфоратора

При выборе инструментов для штробления, мастера часто предпочитают использовать перфоратор. И это правильно, если у вас нет надобности в ровных бороздах, то лучший вариант вы не найдете. Использование долота и молотка отнимет множество физических усилий и времени, при таком же самом результате. От болгарки образуется вредная пыль, а покупка штробореза для газобетона нередко накладна по финансам.

При наличии штробера для перфоратора — работы выполняются в максимальные сроки, фактически не запыляя помещение. В связи с этим, если ровные борозды не принципиальны, то можно уверенно использовать перфоратор для штробления, учитывая ряд необходимых требований.

Читайте также: Как сверлить керамическую плитку

Подготовка к рабочему процессу

Прежде, чем начать работать, необходимо выполнить составление плана с учетом всех розеток, выключателей и путей, по которым будет прокладываться кабель. Для грамотной планировки, следует иметь определенные знания, чтобы четко следовать правилам выполнения штроб.

Как делать штробы без штробореза. Суперметод с дрелью

При составлении плана не стоит забывать о таких важных условиях, как обход кабеля стороной, что уже скорее всего расположен в конструкции стены. Следующий этап, согласно составленного плана — это нанесение разметки стены и потолок.

Так как затронут перечень процессов, где есть необходимость использования инструментов, то стоит поговорить о них более детально (при том, что этот же этап предусматривает их подготовку).

Штробим стены под проводку перфоратором

Наличие карандаша и линейки — это вполне очевидно, чтобы акцентировать внимание на них. Но, что нужно подготовить еще кроме этого? Перечень всего необходимого инструмента для работы состоит из:

  • детектора, который используется, чтобы проверить есть ли уже в стене кабеля;
  • уровня (желательно лазерного);
  • перфоратора;
  • насадок на перфоратор для штробления: бура, лопатки (пики) и коронки, которая позволит выполнить углубления под розетку.

Кроме этого, обязательно наличие средств, обеспечивающих индивидуальную защиту. К ним относится респиратор и очки, поскольку небольшая запыленность все же будет присутствовать, а это очень вредно для здоровья. Если есть необходимость проведения высотных работ, так как нередко штробы делаются на потолке, то стоит заранее предусмотреть опору. Стремянка — не самый надежный вариант для этого вида работ, поэтому желательно использование строительных лесов, ведь они более безопасны.

Определенную популярность сегодня приобретает применение строительных ходулей. Они довольно удобны, надежны и эргономичны, а на их сборку требуется самое минимальное количество времени.

Перед началом работы обязательно требуется отключить электричество. Это необходимо в целях безопасности, поскольку можно случайно наткнуться на кабель.

Этапы штробления стены перфоратором

Выполнив разметку и надев индивидуальные средства защиты, можно приступать к штроблению. Прежде чем сделать штробу перфоратором, рекомендуется заранее просверлить несколько отверстий вдоль уже размеченных линий, с расстояние между каждым из них 1,5-2 см. Закончив сверление, нужно снять сверло и заменить его другой насадкой — лопаткой, после чего перевести перфоратор в режим ударной работы и соединить уже просверленные отверстия друг с другом. Если в помещении гипсовые стены, то можно всю соединительную работу выполнить с помощью сверла.

Делая штробление перфоратором, следует аккуратно и ровно работать с инструментом, чтобы случайно не отбить часть стены из-за неправильного наклона лопатки. Часто владельцы перфоратора имеют специальную насадку, которая позволяет делать штробы. В таких случаях сверление дыр на поверхности стен не требуется. При этом не забывайте, что это филигранная работа, которая под силу только профессионалам.

Штробим стены под проводку перфоратором

Далее выполняем гнезда, в которые будут устанавливаться подрозетники. Для этого используется специальная коронка, которая отличается в зависимости от вида стены и материала из которого она изготовлена:

Изначально следует использовать сверло, посредством которого можно сделать центровочные отверстия на месте будущих подрозетников. После этого устанавливаем коронку на перфоратор и углубляем диаметр. Если процесс углубления идет тяжело, то можно сверлом сделать небольшие отверстия по всей окружности будущего гнезда, а затем снова надеть коронку и продолжить работу.

Видео «Как правильно штробить стену под проводку перфоратором»

В видео показан процесс штробления отверстий под розетки перфоратором с насадкой-коронкой.

Если делаете отверстия алмазными коронками, то не стоит использовать устройство в ударном режиме. После готовности гнезда, выполните замену коронки на сверло или лопатку, чтобы выполнить удаление остатков материала в гнезде.

Весь рабочий процесс осуществляется с использованием респиратора и защитных очков. Бетонные крошки могут попасть в глаза, что приведет к травме роговицы.

Правила и нормы выполнения работ

Очевидно, что прокладывать штробы необходимо таким образом, чтобы обеспечить в дальнейшем легкость в прокладке кабеля. Подобная работа по своему усмотрению, как правило, заканчивается с некоторыми ошибками и проблемами. В связи с этим рекомендуется придерживаться специально разработанных норм и правил. Среди наиболее важных из них можно отметить:

  • прокладка кабеля выполняется строго вертикально или горизонтально, размещать его по диагонали запрещается;
  • размер минимальных отступов должен оставлять 150 мм от верха, 400 мм от газопроводной трубы и 100 мм от двери, окна или угла;
  • максимальные размеры: глубины (ширины) — 250 мм, длины — 3000 мм, если стены не являются несущими или перекрытием.

В статье представлен только перечень основных условий, соблюдение которых позволит обеспечить все нормы штробления стен под проводку перфоратором. Для точной уверенности в правильно составленном плане, можно пригласить сотрудника БТИ, который даст соответствующие рекомендации. Если же штроба была выполнена не в положенном месте, то существует вероятность правовой ответственности перед БТИ.

Как проштробить стену под электропроводку с помощью перфоратора

Каждый житель знаком со словом проводка. Но мало кто знает, что это понятие включает в себя целую систему, состоящую из изолированных проводов, кабельной продукции, защищающих их конструкций, соединительных и крепежных элементов. Цель системы — доставка электричества по назначению.

Штробим стены под проводку перфоратором

В каких случаях штробят стены под проводку

Проводка подразделяется на 2 типа: внутреннюю и наружную. Внутренняя монтируется внутри зданий и сооружений. Наружная проводка в основном применяется для прокладки по внешним стенам строений. Внутренняя в свою очередь делится на открытую и скрытую. Для открытой используют трубы, рукава, короба.

Скрытую в основном используют для пола и стен.

Прокладка бороздок необходима при изношенности проводки, переносе щитов распределения энергии, необходимости установки дополнительных электровыключателей и электророзеток, монтаже приборов с большим потреблением электроэнергии.

Штробим стены под проводку перфоратором

Нормы штробления стен под проводку

штробление стен перфоратором.mp4

Среди закрытого способа монтажа самым распространенным является стеновое штробление. После укладки проводки отверстия заделывают штукатуркой или цементным раствором, ровняя со стеной, которая затем покрывается отделочным материалом.

Обратите внимание! После покрытия стен декоративным материалом найти место прокладки электропроводки можно только специальным инструментом.

Чтобы во время проделывания отверстий в стенах не попасть на электрические провода, разработан ряд правил, которых необходимо придерживаться. Все штробы делаются в вертикальных и горизонтальных направлениях под углом 90 градусов. Прокладка под наклоном возможна только на чердачных помещениях и лестничных пролетах, имеющих скошенные стены.

Инструменты для штробления

Раньше отверстия под проводку в панельных домостроениях прокладывали при помощи молотка и зубила. Современные строители-профессионалы в своей работе пользуются штроборезом, специальным инструментом с дисками, расстояние между которыми можно менять по своему усмотрению согласно заданным параметрам.

Преимущество штробореза — получение идеально ровных двух параллельных линий, отсутствие пыли при подключении к нему пылесоса. К тому же это самый быстрый способ проделывания канавок.

Его минус заключается в том, что позволить себе приобрести дорогостоящий инструмент могут только профессионалы. Домашние мастера пользуются в своей работе более дешевыми электроинструментами.

Как сделать штробу без штробореза? Для этого подойдут имеющиеся у многих в домашней мастерской перфоратор или угловая шлифмашина. Для монолитных домов со стенами из газобетона, пенобетона, пеноблоков и пескобетона, выложенных из кирпича подойдет фрезер, электрическая ударная дрель или шуруповерт с аккумулятором.

Обратите внимание! Штробление кирпичных стен намного легче, чем бетонных.

Конечно, все перечисленные инструменты имеют другое предназначение, тем не менее, они годятся для использования и в этих целях. Просто, перед их применением на поверхности стены делается небольшое углубление, к которому плотно прижимают электроинструмент. Далее просто нужно тянуть его по поверхности.

При наличии нескольких скоростей на инструменте для получения бороздок лучше применять самую большую скорость.

Штробим стены под проводку перфоратором

Как штробить стены под проводку перфоратором или болгаркой? Первым делом при помощи уровня на поверхность стен наносят горизонтальные и вертикальные линии чертежа. Затем по разметке с расстоянием в 1-2 сантиметра проделывают дырочки глубиной до 2,5 сантиметров. Лопаткой, идя последовательно от одного отверстия к другому, прокладывают бороздку.

Заключительный этап — зачистка канавки насадкой с полукруглым желобом.

Важно! Ни в коем случае нельзя устанавливать лопатку против направления бороздок. Это может привести к сколу поверхности стены.

Особенности штробы по различным материалам

Прорезание бороздок в стенах часто бывает необходимо при реконструкции жилых помещений, установке кондиционеров, водонагревательных баков, другой бытовой техники, требующей отдельной проводки.

Штробы в бетоне и кирпиче

Приступая к проделыванию бороздок в кирпиче, необходимо знать его вид, относится ли он к силикатному, гиперпрессованному или керамическому. Самый хрупкий — белый кирпич, при работе с ним необходима особая осторожность. При прокладке канавок в кирпиче целесообразно использовать штроборез, перфоратор или шлифовальную машину с дисками.

По бетону применяют ударную дрель с победитовыми фрезами, перфоратор с напайкой из победита или угловую шлифмашину с алмазными дисками. В некоторых случаях возникает и необходимость в зубиле.

Работа с деревом и газобетоном

Древесина и газобетон относятся к самым податливым материалам. Отверстия в них легко поддаются долоту и стамеске. Правда на это уходит время. Гораздо проще бороздки проделать циркулярной пилой или фрезой.

Штробление гипсокартона

Обязательное условие проводки, проложенной под гипсокартоном, ее укладка в гофрированную оболочку. Это позволит избежать коротких замыканий и повреждения проводов саморезами.

  • При закладке проводов под бескаркасный гипсокартон в стене необходимо продолбить углубления, которые затем штукатурят.
  • При каркасном методе крепления гипсокартона, провода можно закрепить гипсовым клеем.

Штроба в кафельном полу

Для прорезания бороздок в кафеле пользуются болгаркой или штраборезом с алмазным диском. Перфоратор может повредить кафель, покрыть его трещинами.

Штробление стен под кондиционер

Канавки под кондиционер должны иметь глубину 50 миллиметров при ширине 60 миллиметров. Это связано с размерами утеплителя, электропроводов, отвода конденсата, уложенных в одну штробу.

Нюансы с несущими стенами

Согласно Приложению № 1 постановления правительства РФ № 508, пунктам 11.3 и 11.11 запрещено делать штробы в несущих стенах, чтобы избежать их повреждения. Для проведения работ оформляются документы равнозначные перепланировке.

Штробим стены под проводку перфоратором

Способы штробления

Как штробить под проводку перфоратором? Просто и быстро!

Следует разобраться, какие бывают способы штробления и как правильно сделать штробу перфоратором.

Самый простой способ штробления, выполненный своими руками, использование зубила с молотком. Правда, он достаточно трудоемкий, требует много сил. Облегчить ручную работу может ударная дрель. Повысить качество работы, быстроту прокладываемых бороздок может перфоратор с набором насадок.

Ровная канавка получается при штроблении стен угловой шлифовальной машиной. С ее помощью прокладывают 2 параллельные линии, середина которых выбивается при помощи зубила или перфоратора. Стоит учесть, что такой способ требует использования довольно дорогих алмазных дисков.

Поэтапное описание штробления

Когда схема новой проводки составлена, можно переходить к самому процессу. Чертеж переносится на поверхность стен, отключается электричество, проемы дверей плотно завешиваются от распространения пыли, начинается штробление.

  • Исходя из материала, с которого сделаны стены, для нарезания бороздок используют подходящий инструмент.
  • Все штробы подлежат зачистке и грунтовке глубокого проникновения.
  • В предназначенных местах устанавливаются распределительные коробки, розетки, выключатели, соединение их с проводами, уложенными в гофрированный рукав.
  • Все пустоты замазывают штукатурной или смесью цемента с песком выравнивают с поверхностью стен.

По оштукатуренной поверхности перед применением электроинструмента лучше пройтись обычным зубилом с молотком.

Для штробления стен не обязательно иметь дома профессиональный инструмент. Часто можно обойтись инвентарем, который есть в домашней мастерской простого обывателя. Это болгарка, перфоратор, шуроповерт, молоток и зубило. Используя их и свою смекалку, вполне можно решить проблему, как проштробить стену без штробореза.
