Как собрать однофазный щит учёта.

В общем щит выглядит примерно так:

Пример щита учета с УЗО для частного дома | Система заземления TT

Установка в щите учета дома селективного устройства защитного отключения (УЗО), позволяет значительно повысить пожарную безопасность. Это особенно актуально, если у вас используется система заземления — ТТ

В этой статье мы рассмотрим пошаговую сборку схемы щита учета частного дома, в котором установлено УЗО. Данная сборка, соответствует Техническим Условиям, которые чаще всего выдают энергосбытовые компании:

— Выделенная мощность 15 кВт

-Вводной кабель – СИП — Самонесущий изолированный провод (4 шт: 3 фазы и PEN)

— Дополнительный контур заземления на участке, от которого до щитка проложен проводник 1х16мм.кв.

Схема рассчитана на тип заземления ТТ, при котором приходящий от трансформатора PEN становится рабочим НУЛЁМ, а защитный ноль (заземление) берется от дополнительного контура, смонтированного на участке. Межу собой они нигде не соединяются.

Вариант с системой TN-C-S, где ноль и заземление сводятся в одну точку в щите, лишь после которой разделяются, мы уже рассматривали ТУТ.

Все распространенные сборки щитков учета, в том числе с УЗИП и с розеткой, для разных способов заземления, доступны ЗДЕСЬ.

Монтаж корпуса

При установке вне дома, рекомендуется применять стальные электрощиты (№1 на изображении), которые можно запирать на замок. Степень защищённости от попадания пыли или влаги у них должны быть не ниже IP54.

Обычно щиток монтируется на границе участка, например, на опоре линии электропередач, стене строения или ограждении. В зависимости от удобства доступа к нему проверяющих.
Заводить провода и кабели внутрь для коммутации, лучше всего снизу, с использованием гермовводов. Так вы обеспечите максимальную герметичность и значительно обезопасите электроустановку в целом.

Всё современное щитовое оборудование монтируется на DIN-рейки. Убедитесь, что в купленном вами щитке они установлены или идут в комплекте. В ином случае, дин рейку придёться докупать дополнительно.

Установка бокса для вводного автоматического выключателя

В целях предотвращения несанкционированного подключения, в обход электросчетчика, все коммутационные и защитные устройства, стоящие до него, должны, закрываться в боксы (№2 на изображении) и опечатываться.

Щит учета на опоре схема

Вот и мы, при монтаже, сперва ставим специальный корпус для АВ (автоматического выключателя). Он отличается тем, что имеет «ушки», для удобства пломбировки. В трехфазной сети 380В, бокс устанавливается минимум на три модуля, чтобы туда поместился Автоматический выключатель.

Установка автомата

Вводной автомат (№3 на изображении) устанавливается в отдельный корпус, который, закрывается кожухом. Позже, представители энергосбытовой компании его опечатают, установят пломбу и будут её проверять при каждом снятии показаний или контрольных обходах.

Для трёхфазных сетей 380В, при выделенной мощности 15кВт, номинал автоматического выключателя должен быть 25А.

Установка учетных и защитных устройств в щиток

Теперь пришла очередь установить на дин-рейку все остальные элементы. Полный перечень оборудования необходимого для щита частного дома следующий:

Щит учета на опоре схема

1) Стальной электрический щит (степень защиты ip54 или выше)

2) Бокс/кожух для АВ на 3 модуля

3) Автоматический выключатель трехполюсный 25А

4) Трехфазный счетчик электрической энергии 380В

5) распределительный блок на DIN-рейку

6) Селективное УЗО от 40А, ток утечки 100мА или 300мА

Электросчетчик, должен быть трехфазный, для сетей 380В. Обычно выбирается электронный, двухтарифный. При выборе производителя, основной ориентир срок гарантии, у кого она больше, тот и нужно брать. Обычно берется простой, без лишних интерфейсов, например, Меркурий или Энергомера.

Распределительный блок должен иметь достаточное количество клемм под нужные сечения проводников. Для варианта с ВДТ — выключателем дифференциального тока, с заземлением ТТ, потребуется:

1 клемма — 16мм.кв – для контура повторного заземления ПВ1 или ПуВ(ПуГВ)

2 клеммы по 6мм.кв – для внутренних проводников, используемых при коммутации

Противопожарное УЗО выбирается селективное – имеющее задержку при срабатывании. Ток утечки может быть, как 100мА, так и 300мА.

Выбор порога срабатывания Устройства Защитного Отключения зависит от многих факторов. Практически любой электроприбор имеет определенную утечку и это нормально. Если таких устройств много, суммарные потери могут быть большими.

Щит учета для частного дома по техническим условиям

Исходя из этого и выбирается эта величина. Если жилье небольшое, достаточно ставить 100мА. Если же это коттедж, с большим количеством техники и оборудования, то однозначно 300мА.

Для внутренних соединений в щитке, удобнее всего использовать гибкие провода ПуГВ (еще могут называться ПВ-3) 1х6мм.кв. и наконечники НШВИ.

Щит учета на опоре схема

Сборка электрического щита учета с УЗО

подключение вводного кабеля СИП 4х16

В первую очередь подключаем все провода большого сечения. В нашем случае это Самонесущие Изолированные Провода (СИП). Всего четыре штуки. Все они алюминиевые, снаружи черная изоляция.

Их маркировка выполнена в виде цветной непрерывной полосы.

Желтый, зеленый и красный проводники подключаем на верхние клеммы вводного АВ – это три фазы. PEN – с голубой полосой, в нулевую клемму счетчика электрической энергии.

Обычно это две крайние справа. Можно подключить к любой из них, они внутри соединены.

Щит учета на опоре схема

Зеземления

Далее подключаем к распределительному блоку проводники заземления. В первую очередь, как самый большой, от смонтированного на участке контура. Тудаже заземление токопроводящего корпуса щитка, которое монтируется под специальный болт.

Именно такая схема подключения N и PE отличает систему ТТ от других.

В системе TN-C-S, схему щита учета с УЗО, которой мы уже рассматривали ЗДЕСЬ, всё сделано иначе. Там наоборот, и PEN проводник и контур заземления дома объединены в распределительном блоке. И только после него делятся.

Здесь же вводной СИП с голубой полосой – PEN, по сути является рабочим нулём «N» всей электроустановки. Защитный ноль, он же заземление «PE», берется от смонтированного у во дворе контура.

Провода от вводного автомата до счетчика

Следующим шагом провода от нижних клемм вводного автомата – 3 фазы, прокладываем и подсоединяем к соответствующим контактам счётчика электрической энергии.

Как подключить трехфазный счетчик электроэнергии, в каком порядке соединять провода мы подробно рассматривали ЗДЕСЬ, на примере устройства Энергомера се 306.

Подключение проводов от счетчика к УЗО

После этого, все четыре проводника от электросчетчика (три фазы и рабочий ноль) подсоединяются к верхним клеммам ВДТ (выключатель дифференциального тока, он же УЗО). Место для нулевой жилы, обычно обозначено на корпусе как «N».

Подключение кабеля идущего от щита учета в РЩ дома

Осталось подключить кабель, по которому электрический ток будет поступать в дом. Внутри которого, обычно, установлен дополнительный распределительный щит (РЩ), без электрического счетчика электроэнергии. Все потребители разделены на группы, стоит автоматика и т.д.

Сечение жил и марка кабеля выбирается в зависимости от расстояния до РЩ и способа прокладки. Чаще всего применяется ВВГнг-LS 5х10мм.кв. Если прокладка ведется в земле – кабель используется бронированный, в таком случае броня также заземляется, подсоединением к распределительному блоку.

Три фазных и нулевые жилы кабеля, идущего в ваш дом, подключаются к нижним клеммам УЗО. Ноль, как вы помните на нём промаркирован. Жила защитного нуля – заземления, подключается напрямую к распределительному блоку.

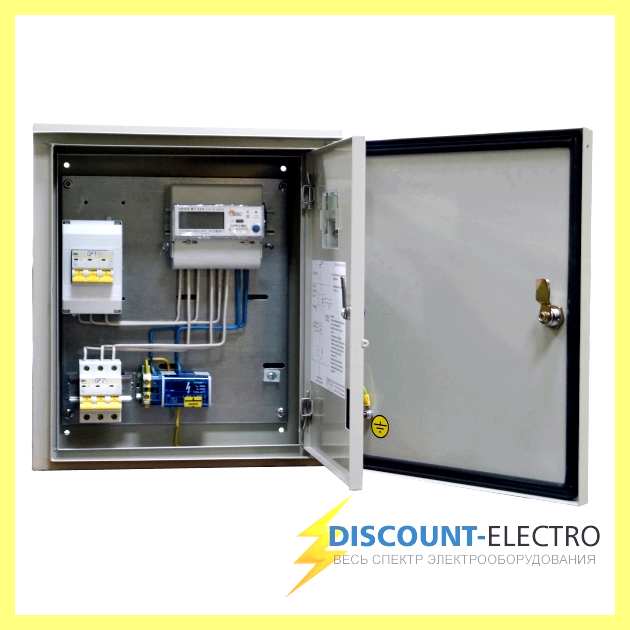

В общем щит выглядит примерно так:

На этом монтаж завершен. Щит учета частного дома 380В на 15кВт, с заземлением TT готов к работе.

Мой загородный дом

блог о жизни за городом с детьми, поделки своими руками, юридические вопросы

Щит учета на опоре схема

Главное меню » Как собрать электрощит в соответствии с ТУ сетевой организации

Как собрать электрощит в соответствии с ТУ сетевой организации

Опубликовано 1 Апреля 2023 автором Ivan

Данная статья содержит мой опыт по монтажу своими руками трехфазного щита учета (380В) под требования “Ленэнерго” и не призывает граждан без допуска к работе с электроустановками экспериментировать с электричеством – это опасно.

Сборка электрощита, установка на опоре своими руками.Как сделать бюджетное заземление щита учёта.

мой опыт изготовления щита учета

В предыдущей статье мы разбирали Технические условия на подключения к электросетям, так сказать с точки зрения теории. Эта статья посвящена непосредственно практике – как собрать электрощит и подготовить его к приемке представителем “Ленэнерго”. (О том, как подать заявление на присоединение к сетям, можно прочитать здесь)

В интернете услуга подключения к сетям в комплексе с изготовлением и монтажом щита представлена весьма широко. Цены колеблются тоже в широком диапазоне от 55 000 рублей под ключ до 8 000 рублей за щит (по ценам 2023 года). Но это не интересно, наш путь – все попробовать сделать своими руками, приобрести опыт и обновить арсенал инструментов.

Итак, щит мы решили повесить на опору, которая находится через дорогу от нас. Электричество нужно в первую очередь, чтобы подключать инструменты, которые необходимы для строительства, поэтому в щите должна быть розетка.

Наши ТУ выглядели вот так (кликабельно)

Несмотря на то, что ТУ мы подробно разобрали по пунктам, что же конкретно надо делать яснее не стало. Поэтому для тех, кому хочется разобраться самостоятельно, я рекомендую три с моей точки зрения наиболее толковых источника информации:

  1. “Типовые требования при реализации технических условий по монтажу энергопринимающих устройств заявителей до 15 кВт. (на 5 листах)”. Очень внятный документ в свободном доступе на сайте Ленэнерго.
  2. Коммерческие предложения организаций, которые оказывают услуги по подключению “под ключ”. Такие предложения по подключению с достаточно подробным описанием щитов легко ищутся в сети и полезной информации в них зачатую больше, чем в многочисленных статьях “Как подключить электричество к частному дому” вроде этой).
  3. Ну и собственно ПУЭ издание 7, хотя бы те пункты на которые ссылаются ТУ – главы 1.5, 1.7, раздел 3 и глава 7.1

Что нужно чтобы собрать электрощит

Мой щит учета 3 фазы/380В. Щит принят “ЛенЭнерго” о чем свидетельствуют пломбы на PEN-шине и вводном автомате

      • Входной трехфазный автомат номиналом С25 А и с боксом для опломбировки. На этом автомате экономить не стоит, рекомендую взять какой-нибудь серьезный европейский бренд, потому что если он сломается, то для его замены придется обесточивать всю линию
      • Прибор учета. Счетчик должен быть трехфазным и желательно многотарифным. Он должен иметь крепления на din-рейку и желательно иметь небольшие габариты
      • PEN-шина с возможностью опломбирования. В моем случае в пластиковом боксе с крышкой, исключающей возможность доступа к клеммам после опломбирования
      • Еще один трехфазный автомат С25А, для отключения линии от ВРУ до ввода в дом
          • Однофазный автомат для защиты цепи с розеткой С16
          • Непосредственно сам металлический ящик с комплектом крепежа
          • Медный провод сечением 4 мм² для соединения оборудования внутри ящика
          • Медный провод желто-зеленый сечением 16 мм² для соединения с заземлителем
          • Синяя изолента, а также красная и зеленая для маркировки проводов внутри щита
          • Наконечники для опрессовки многожильного кабеля. В моем щите многожильный кабель использовался в виде желто-зеленых проводов заземления. Это обязательное требование, если многожильный провод не опрессован, щит могут не принять.

          Щит учета в процессе монтажа

          Все это раскладывается вначале просто на полу, чтобы понять, что к чему подсоединять, а потом аккуратно переносится в щит. Тут надо быть готовым к доработке ящика “напильником”. Мне пришлось прорезать квадратное окошко под розетку во внутренней дверце и установить дополнительную DIN-рейку.

          Кроме компонентов щита необходимо:

          Как я установил щит учета на опору

              • Вводной кабель марки СИП-4 4х16 для подключения щита к линии на верхушке опоры
              • Обычно высота опоры 5-7 метров, но лучше померить ее заранее и взять провода с запасом
              • Комплект для спуска кабеля по опоре. Кабель по ТУ нужно поднять от щита до верха опоры. Сделать это нужно обязательно в гофре или кабель-канале отстоящим от опоры на 10 см.Делается это для того, чтобы если вдруг местному электрику захочется, забраться на опору с помощь когтей, то он бы не повредил ими кабель. Я это сделал с помощью шпилек м6, отрезков din-рейки. ПВХ трубы и сантехнических хомутов
              • Кабель марки СИП-4 4х16 для создания линии от ВРУ до вввода в дом
              • Комплект прокалывающих зажимов и подвесов для СИП
              • Кусок металлического уголка 50х50 мм около 2х метров для создания повторного заземлителя, потому что контура заземления на своей опоре я не обнаружил, а щит нужно обязательно заземлить

              Монтаж щита

              Щит лучше полностью собрать и подготовить к монтажу в сухом и теплом помещении, а потом дождаться самой ветреной и дождливой погоды и приступить к монтажу.

              Крепление щита учета к опоре

              При монтаже надо быть готовым к тому, что придется подниматься по приставной лестнице на высоту 4-5 м. Людям с боязнью высоты это будет серьезным испытанием. Для меня, например, было неприятным сюрпризом, что опора начинает раскачиваться, когда залезаешь на нее выше четырех метров. Но, когда уже все сделано, остается дождаться приезда инженера “ЛенЭнерго” и выдержать те 5-10 минут пока он снисходительно смотрит на ваше творение, а потом не торопясь все-таки клеит пломбы. ТУ выполнены!
