Маркировка газопроводов на чертежах

Правила нанесения маркировки газопроводов на чертежи должны производиться в согласовании с требованиями ГОСТ 21.609–83.

Этот муниципальный эталон регламентирует:

состав рабочих чертежей систем газоснабжения построек и сооружений
правила дизайна этой технической документации.

Таблица буквенных знаков маркировки газопроводов

Маркировка	Наименование газопровода
Г0	Общее обозначение газопровода
Г1	Обозначение газопровода низкого давления до 5 кПа ( 0,05 кгс / см 2 )
Г2	Обозначение газопровода среднего давления более 5 кПа ( 0,05 кгс / см 2 ) до 0,3 МПа ( 3 кгс / см 2 )
Г3	Газопровод с высочайшим давлением более 0,3 ( 3 ) до 0,6 МПа ( 6 кгс / см 2 )
Г4	Газопровод с высочайшим давлением более 0,6 ( 6 ) до 1,2 МПа ( 12 кгс / см 2 )
Г5	Продувочный газопровод
Г6	Трубопровод на разрежение

Набор чертежей систем газоснабжения состоит из последующих данных:

общие данные о газопроводе;
чертежи газопроводов;
планы газопроводов;
разрезы, виды расположения газопроводов;
схемы расположения газового оборудования;
схемы расположения газовых КИП;

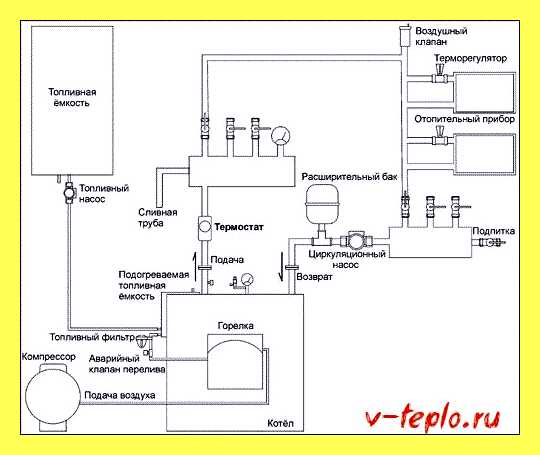

схемы систем газоснабжения;

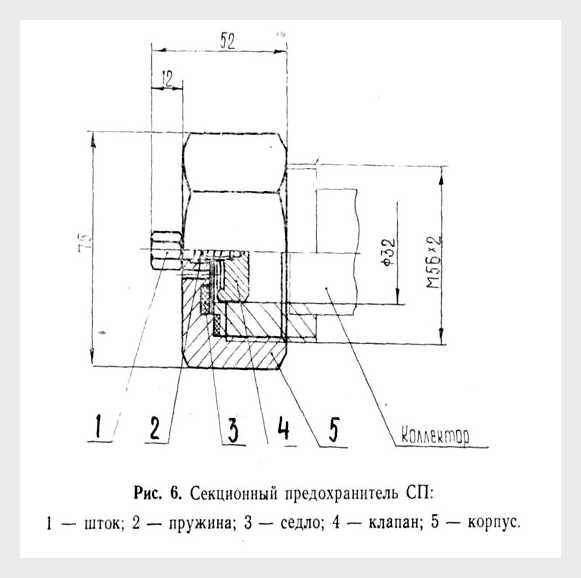

эскизные чертежи и чертежи общих видов конструкций и устройств систем газоснабжения;
чертежи, разрезы, виды установок газоснабжения;
схемы и планы установок газоснабжения.

Как читать чертежи

Таблица знаков маркировки газопроводов

Рабочие чертежи газоснабжения и маркировку газопроводов делают в согласовании с требованиями реального эталона и других эталонов системы проектной документации для строительства, также норм проектирования газоснабжения.

На схемах газопроводов и систем газоснабжения указывают:

оборудование, арматуру, газопроводы и их поперечникы;
места присоединений устройств (бобышки);
отметки уровней осей газопроводов;
уклоны газопроводов (для мокроватого и сжиженного углеводородного газа);
размеры горизонтальных участков газопроводов при наличии разрывов;
стоянки газопроводов и их обозначения.

Инженерные системы

1.1. Рабочие чертежи газоснабжения делают в согласовании с требованиями реального эталона и других эталонов системы проектной документации для строительства, также норм проектирования газоснабжения.

Урок №9◾️Системы газоснабжения◾️Альянс инженеров и проектировщиков

1.2. В состав рабочих чертежей газоснабжения (основной набор рабочих чертежей марки ГСВ) включают:

общие данные по рабочим чертежам;
чертежи (планы, разрезы и виды) расположения газопроводов, газовых контрольно-измерительных
устройств и газового оборудования**;
схемы газоснабжения
чертежи (планы, разрезы, виды и схемы) газовых установок;
эскизные чертежи общих видов нетиповых устройств и конструкций*** газоснабжения.
К основному комплекту рабочих чертежей марки ГСВ делают спецификацию оборудования и ведомость потребности в материалах по ГОСТ 21.109-80.

1.3. Газопроводы на чертежах указывают условными графическими изображениями по ГОСТ 21.106-78.

Буквенно-цифровые обозначения газопроводов приведены в табл.1.

Таблица 1

Наименование		Буквенно-цифровое обозначение*
1. Газопровод:	а) общее обозначение
	б) низкого давления до 5 кПа (0,05 кгс/см2)
	в) среднего давления более 5 кПа (0,05 кгс/см2) до 0,3 МПа (3 кгс/см2)
	г) высочайшего давления более 0,3 (3) до 0,6 МПа (6 кгс/см2)
	д) высочайшего давления более 0,6 (6) до 1,2 МПа (12 кгс/см2)
2. Газопровод продувочный
3. Трубопровод на разрежение

1.4. Поперечник и толщину стены газопровода указывают на полке линии-выноски.

Для газопроводов из железных водогазопроводных труб указывают поперечник условного прохода и
толщину стены.

Для газопроводов из железных электросварных и других труб указывают внешний поперечник и толщину стены.

В этом случае, когда на полке линии-выноски указывают буквенно-цифровое обозначение газопровода, его поперечник и толщину стены указывают под полкой линии-выноски.

1.5. Стояки газопроводов обозначают маркой, состоящей из буквенного обозначения «Ст» и, через
дефис, порядкового номера стояка в границах строения (сооружения), к примеру Ст-1, Ст-2.

1.6. Условные графические изображения арматуры (запорной, регулирующей и предохранительной) и оборудования принимают по муниципальным эталонам с учетом дополнительных изображений, приведенных в табл.2.

Таблица 2

Наименование	Условные графические изображения арматуры.
1. Счетчик газовый
2. Плита газовая бытовая двухгорелочная
3. Плита газовая бытовая четырехгорелочная
4. Аппарат отопительный газовый бытовой
5. Печь отопительно-варочная
6. Камин газовый
7. Регулятор давления
8. Предохранительный запорный клапан
9. Регулятор управления

* Внутренние устройства газоснабжения дальше именуются газоснабжением.
** Газовые контрольно-измерительные приборы и газовое оборудование далее именуются оборудованием.
*** Эскизные чертежи общих видов нетиповых устройств и конструкций далее именуются чертежами общих видов.

В материале использованы изображения условных обозначений из Бибилотеки Visio Инженерные системы, созданной для создания чертежей и схем отопления, вентиляции, газоснабжения, санитарно-технических систем, энергетического оборудования и т.д.
