Шумоизоляция пола в венткамере

Подробное описание главных звукоизолирующих конструкций для пола, сравнительные таблицы по критическим характеристикам, видео-инструкции.

Звукоизоляция, виброизоляция и акустика помещений

Не продавит ли тяжёлое оборудование «плавающий пол»?

Что такое «плавающий пол», как верно возвести звукоизоляционную перегородку, как понизить уровень шума в боулинге, фитнесс-зале, кабинете, как звукоизолировать вентилятор, насос, домашний кинозал и т.д.

Сообщений: 15 • Страничка 1 из 1

Не продавит ли тяжёлое оборудование «плавающий пол»?

cliver01 » Вт янв 14, 2023 11:24 am

Здрасти. Я проектирую кинозал. Над кинотеатрами на крыше размещена венткамера 10х15х4,6(h) м. Толщина железобетонного перекрытия меж залами и венткамерой — 300 мм (перекрытие с пустотами), стенки и покрытие тоже железобетонные. Планирую сделать на полу «плавающую плиту»: 2 слоя плит Шумостоп-С2 40 мм, полиэтиленовая плёнка, на ней плита из армированного сетью бетона 80 мм, сверху — керамогранитная плитка. Вентиляторы весят 1,5-2,5 тонны. Вопрос таковой: Шумостоп-С2 имеет плотность 70 кг/м3, на нём бетонная плита и тяжёлое вибрирующее оборудование — не будет ли он сминаться и уплотняться под нагрузкой со временем? Может, использовать Шумостоп-К2 (плотностью 90-100 кг/м3), либо ROCKWOOL ФЛОР БАТТС (плотностью 125 кг/м3)? Т.е. взять материал поплотнее но потолще?

cliver01 Сообщения: 7 Зарегистрирован: Вт янв 14, 2023 10:11 am Город: Москва

Re: Не продавит ли тяжёлое оборудование «плавающий пол»?

Александр Фадеев » Вт янв 14, 2023 12:35 pm

Здрасти, cliver01.
В схожих случаях, обычно, поступают последующим образом. Под установками устраиваются виброизоляционные фундаменты, а в пространстве меж фундаментами устраивается стяжка по плитам «Шумостоп». В данном случае нагрузка будет осуществяться на виброизоляционный материал, а не на звукоизоляционные плиты. Подобная схема приведена на рисунке:

ЗИ тех 1.jpg (1.26 МБ) Просмотров: 3955

Марка виброизолирующего материала «Sylomer» определяется массой оборудования и плиты. Также при определении марки виброизолятора рекомендуется уделять свое внимание свою частоту работы оборудования для того чтоб избежать резонанса.

Re: Не продавит ли тяжёлое оборудование «плавающий пол»?

cliver01 » Вт янв 14, 2023 2:08 pm

Александр, благодарю за пояснения.
Скажите, в моём случае (венткамера над залами кинозала) подойдёт конструкция «плавающего» пола, которую Вы прислали (20 мм Шумостоп-К2 и 80 мм защитной стяжки)? Либо нужно брать всё-таки 40 мм Шумостоп-К2?
И ещё вопрос: пол самого кинотеатра от первого ряда до стенки с экраном — тоже «плавающая плита», на нём стоит заэкранная этажерка и громкоговорители НЧ — в этот «плавающий» пол заложить 20 либо 40 мм Шумостоп-К2/Шумостоп-С2?

cliver01 Сообщения: 7 Зарегистрирован: Вт янв 14, 2023 10:11 am Город: Москва

Re: Не продавит ли тяжёлое оборудование «плавающий пол»?

Александр Фадеев » Вт янв 14, 2023 3:02 pm

Сначала схему я привел, чтоб показать устройство фундамента и его примыкание к «плавающему» полу. «Плавающий» пол в Вашем случае имеет смысл делать с применением 2-ух слоев плит «Шумостоп» согласно схеме 4.5.6:
http://acoustic.ru/data/fgallery/air-202345.jpg

пол самого кинотеатра от первого ряда до стенки с экраном — тоже «плавающая плита», на нём стоит заэкранная этажерка и громкоговорители НЧ — в этот «плавающий» пол заложить 20 либо 40 мм Шумостоп-К2/Шумостоп-С2?

Выбор количества слоев звукоизоляционных плит находится в зависимости от требований к изоляции перекрытия. Что касается выбора материала под стяжку (С2 либо К2), то нужно осознать каковы масса этажерки и площадь ее опоры на стяжку.

Re: Не продавит ли тяжёлое оборудование «плавающий пол»?

cliver01 » Вт янв 14, 2023 3:30 pm

Этажерка весит в районе 1500 кг, стоит на 16 опорах, любая опора — железная пластинка 150х150 мм. Какую толщину Шумостопа и стяжки принять в данном случае?

cliver01 Сообщения: 7 Зарегистрирован: Вт янв 14, 2023 10:11 am Город: Москва

Re: Не продавит ли тяжёлое оборудование «плавающий пол»?

Александр Фадеев » Вт янв 14, 2023 3:49 pm

В этом случае материал «Шумостоп» под ножкой будет перегружен. Вероятные решения:
1. Устройство виброизоляционного фундамента;
2. Рассредотачивание нагрузки методом роста площади ножки до размеров более чем 500х500 мм (в данном случае под стяжкой можно использовать плиты «Шумостоп»).

Шумоизоляция пола в венткамере

Re: Не продавит ли тяжёлое оборудование «плавающий пол»?

cliver01 » Вт янв 14, 2023 4:18 pm

Виброизоляционный фундамент — это как для оборудования в техпомещении: под каждую ножку 25 мм Sylomer SR, на него бетонный блок 300х300х150(h) (приблизительно), а сверху пластинка 150х150 мм на анкерах со стойкой. А «плавающий пол» — вокруг?
Или сделать единый фундамент под всю этажерку 1,3х8,6 м слегка вогнутой формы сообразно изгибу экрана?

cliver01 Сообщения: 7 Зарегистрирован: Вт янв 14, 2023 10:11 am Город: Москва

Re: Не продавит ли тяжёлое оборудование «плавающий пол»?

Александр Фадеев » Вт янв 14, 2023 4:24 pm

На мой взгляд, для устойчивости конструкции лучше сделать один фундамент под всю этажерку.

Re: Не продавит ли тяжёлое оборудование «плавающий пол»?

cliver01 » Ср янв 15, 2023 8:52 am

Александр, если на этом едином фундаменте под эаэкранной этажеркой будут стоять три здоровенных сабвуфера — 25 мм Sylomer SR под этим фундаментом смогут нейтрализовать низкочастотные колебания от них? Я знаю, что плавающая плита на 40 мм Шумостопа с этим справилась бы.

cliver01 Сообщения: 7 Зарегистрирован: Вт янв 14, 2023 10:11 am Город: Москва

Re: Не продавит ли тяжёлое оборудование «плавающий пол»?

Александр Фадеев » Ср янв 15, 2023 9:06 am

Виброизоляция фундамента не уступает конструкции «плавающего» пола с применением двух слоев плит «Шумостоп».

Re: Не продавит ли тяжёлое оборудование «плавающий пол»?

cliver01 » Ср янв 15, 2023 9:44 am

Ещё вопрос по общей звукоизоляции кинозалов.

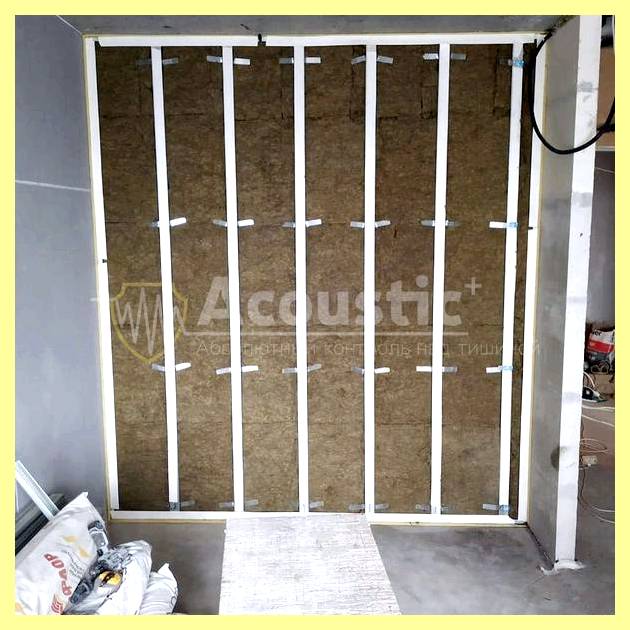

Сам ступенчатый амфитеатр под креслами у меня железобетонный (толщина 60-80 мм) по наклонным стальным двутаврам. Сверху он обшивается листами ГВЛ 12,5 мм, потом линолеум и на нём стоят кресла. Этот бетонный амфитеатр стоит на бетонной же плите перекрытия (кинокомплекс находится на 3-м этаже здания), по торцам и сверху он примыкает к бетонным несущим стенам, а под ним остаётся замкнутое пустое пространство. От амфитеатра до стены с экраном — «плавающий пол». Стены от этого пола и амфитеатра до потолка звукоизолируются 100 мм ROCKWOOL АКУСТИК БАТТС по профилям КНАУФ с относом от стен на 50 мм и обшиваются 2 листами ГКЛ, а выше 1,5 м от пола и амфитеатра — 40 мм панелями Экофон до потолка. Потолок подвесной — тоже Экофон, на 600 мм ниже плиты перекрытия кинозалов. Правильно ли всё это запроектировано?
Сам я проектированием кинотеатров раньше не занимался, стороннюю фирму руководство подключать не хочет, поэтому и консультируюсь у разных специалистов.

cliver01 Сообщения: 7 Зарегистрирован: Вт янв 14, 2023 10:11 am Город: Москва

Re: Не продавит ли тяжёлое оборудование «плавающий пол»?

Александр Фадеев » Ср янв 15, 2023 3:26 pm

Если стоит задача звукоизоляции, то необходимо звукоизолировать все поверхности. В подобных случаях обычно монтируется подвесной потолок и облицовка стен с применением виброизолирующих креплений «Виброфлекс», «плавающий» пол по плитам «Шумостоп». Подиум в данном случае устанавливается на виброизолирующий материал, например «Sylomer», чтобы исключить звукопередачу через его (подиума) конструкцию.
После устройства комплексной звукоизоляции внутри размещаются акустические конструкции с применением звукопоглощающих материалов. Кроме плит «Ecophon» в фонд звукопоглощения я бы рекомендовал внести материалы с высоким поглощением на низких частотах, например плиты «Gyptone».

Re: Не продавит ли тяжёлое оборудование «плавающий пол»?

cliver01 » Ср янв 15, 2023 4:18 pm

Звукоизоляция, шумоизоляция пола

d – толщина;
AD – самоклеящийся слой.

Звукоизолирующий пол «КОМФОРТ »

Индекс изоляции воздушного шума Lnw = 38 дБ

Шумоизоляция пола в венткамере

Шумоизоляция пола в венткамере

Конструкция звукоизолирующего пола «КОМФОРТ »

  1. Перекрытие.
  2. K-FONIK FIBER P AD, d =10 мм (пленкой вверх).
  3. Стяжка удельным весом 100 кг/м 2 , d =40 мм.
  4. K-FONIK FIBER P AD, d =10 мм (пленкой вниз).
  5. Ламинат.

d – толщина;
AD – самоклеящийся слой.

Полы (перекрытия) в квартирах, офисах, технических помещения являются преградами для прохождения как воздушного так и структурного шума. Подбор ограждающей конструкции делается на стадии проектирования здания на основании нормативных документов. Акустической характеристикой пола (перекрытия), является индекс изоляции воздушного Rw и приведенного уровня ударного шума Lnw, который должен соответствовать требованиям СНиПа 23 Марта 2003 (актуализированного) СП 51.13330.20011, к помещениям различного назначения.

Чем меньше значение индекса Lnw – тем лучше звукоизоляция от ударного шума.

Делать звукоизоляцию шумоизоляцию пола своими руками, либо нанимать специализированную бригаду, нужно обязательно! Плохая звукоизоляция вашего пола, вызовет неприятные разговоры с соседями с низу.

Шум от соседей снизу, редко, но все таки беспокоит. Причина либо в не правильно уложенном полу, в Вашем помещении, либо в наличии косвенных путей для прохождения звука. Если снять старый пол в панельном доме «Хрущевской постройки», звуки речи как Вашей, так и соседей снизу будут слышны довольно отчетливо.

Реже шум от нижнего помещения распространяется структурным путем. Это проблема встречается, когда на первом этаже расположено инженерное оборудование. Имеется ввиду шум от насосов, тепловых пунктов, от вентиляционных камер и прочих технических помещений.

Шум распространяется через жесткую заделку прохода труб отопления, водоснабжения и воздуховодов через перекрытие, через отверстия в потолке, созданные для электропроводки.

Как правильно подобрать звукоизоляцию пола в квартире.

Шум от соседей снизу, беспокоит хозяев верхних квартир довольно редко. Шум воздушного распространения, когда источником является голос или не очень громкая музыка, в главном, задерживается перекрытием.

Исключения, могут составлять случаи, когда перекрытие имеет сквозные щели или звук из нижестоящего технического помещения, распространяется через вентиляционные шахты или какие либо полые трубопроводы (вентиляционные, канализационные и т. п.).

Если снять уложенную по перекрытию старую конструкцию пола с засыпками из строительного мусора, песка и т. п., то проникновение шума, особенно в «Хрущевских» домах, будет беспокоить всех соседей даже на два этажа ниже.

Дело в том, что перекрытия толщиной 140 мм могут пропускать не только лишь шум ударного происхождения (шаги, звуки раздвижной мебели и т. п.) да и не обеспечивать должную изоляцию воздушного шума.

Правильная стяжка — залог эффективной звукоизоляции

Лучший способ организовать хорошую звукоизоляцию пола — это устроить многослойную конструкцию плавающего типа, где каждый слой высокой плотности будет чередоваться с упругим слоем без жесткого касания к стене. Выбор конкретной конструкции стяжки находится в зависимости от финишного покрытия.

Звукоизоляция венткамеры часть 1 Полы

Вопрос звукоизоляции заслуживает особого внимания при укладке ламината. Это покрытие жесткое, тонкое, подвергающееся деформации. Часто оно является источником шума. Звук шагов в обуви на каблуке и даже цоканья когтей животных по ламинату распространяется, если под покрытием есть пустоты и плотный контакт со стеной. Шум от ламината при шагах в обуви на каблуке и даже цоканья когтей животных распространяется, если под покрытием есть пустоты и плотный контакт со стеной. Более дорогие модели ламината – демпфированы (эффект приклеенной резины к обратной стороне металлической мойки).

При использовании в качестве подложки материала K-FONIK FIBER P полиэстровые волокна распределяются под всей поверхности ламината, учитывая пустоты и приглушают стук за счет процесса звукопоглощения. Обладая упругостью, сжимаясь и расправляясь под распределённой нагрузкой, материал K-FONIK FIBER P гасит ударный шум.

В случае плитки или паркета, слои плотно сцеплены с жестким основанием (фанерой, стяжкой) Следовательно ударные шумы нужно ловить между стяжкой и плитой перекрытия.

Но в любом случае, конструкция не должна плотно смыкаться со стенами. Щель, между полом и стеной, традиционно закрывается плинтусом закрепленным только к стене.

Конечно, все вопросы со звукоизоляцией, могут быть решены увеличением массы конструкции. Но что бы не допустить критической нагрузки на перекрытие, следует использовать многослойные конструкции.

Когда шум из ниже расположенного помещения, распространяется по стене, это можно понять приложив ухо или фонендоскоп. Структурные шумы хорошо прослушиваются и для получения комфортных условий, необходимо звукоизолировать и стены помещения снизу. Данный вопрос актуален, если излучающее шум оборудование, жестко закреплено к стене.

При выборе конструкции, бесполезно рассматривать эффективность материалов по отдельности, они не суммируются. Показатель эффективности конструкции, акустический график по изоляции воздушного шума и приведенного ударного шума по частотам. Подобным основанием, являются подтвержденные испытаниями в институте строительной физике конструкции шумоизоляции потолков (перекрытий) с использованием современны специализированных материалов.

Применение K-FONIK для звукоизоляция в домах позволяет произвести эффективную звукоизоляцию пола с минимальной потерей площадей.

Звукоизоляция пола

Говоря о звукоизоляции пола, в большинстве случаев имеют в виду защиту соседей снизу от ударных шумов, вызванных топотом ног, передвижением мебели, падением на пол каких-либо предметов. Реже пытаются защититься от воздушного шума, идущего снизу или сверху. Зависимо от задач применяют те или иные звукоизолирующие материалы и конструкции. С конструктивной точки зрения звукоизоляция пола делится на 4 варианта — сборные звукоизолирующие полы, звукоизоляция под стяжку, звукоизоляция под финишное покрытие и звукоизоляцию пола на лагах. В альбоме инженерных решений Acoustic Group представлены конструкции всех типов.

«Плавающий» звукоизолирующий пол

Шумоизоляция пола в венткамере

Простая конструкция. Зависимо от материала — защита только от ударного либо от ударного и воздушного шума. Длительный монтаж (присутствуют мокрые процессы). Большой выбор материалов, позволяющий подобрать оптимальный уровень защиты. Наименьшая стоимость из расчета на м2.

Классическая звукоизолирующая конструкция. Слой выравнивающей стяжки с применением цементно-песчаных смесей укладывается поверх упругого звукоизолирующего материала. Звукоизолирующий материал также заводится на стены по торцам стяжки. Таким макаром стяжка «плавает» на звукоизолирующей подложке и у нее отсутствуют жесткие связи со стенами и плитами перекрытий. Зависимо от толщины звукоизолирующего материала (от 4 до 20 мм) такая конструкция пола будет показывать разный акустический результат снижения уровня ударного шума — от 20 до 40 дБ. При применении в качестве звукоизолирующего материала специальных акустических плит или Шумопласта такие конструкции также обеспечивают дополнительную защиту от воздушного шума на уровне 7-13 дБ.

Звукоизоляция под паркет, ламинат, другое финишное покрытие

Защита ТОЛЬКО от ударного шума. Высокая скорость монтажа. Сухие работы, не требуется ждать высыхания стяжки. Относительно малый уровень защиты.

Часто мы сталкиваемся с необходимостью звукоизоляции пола при практическом отсутствии возможности значительно поднимать его уровень. В данном случае единственно возможное решение — звукоизоляция под финишное напольное покрытие (паркет, ламинат). Звукоизолирующая подложка укладывается на стяжку. Финишное покрытие осуществляется поверх подложки. Высота пола в таком случае изменится минимально. Да и защита от ударного шума будет менее 20 дБ. Все же вашим соседям снизу жить станет все-таки гораздо комфортнее.

Шумоизоляция пола в венткамере

Сборные звукоизолирующие полы ЗИПС-Пол

Защита от ударного и воздушного шума. Высокая скорость монтажа. Сухие работы, не требуется ждать высыхания стяжки.

Такая звукоизоляция пола подойдет, когда сроки очень критичны и нет возможности применить конструкцию плавающего пола (под стяжку). Быстросборные системы ЗИПС-ПОЛ позволяют смонтировать конструкцию звукоизолирующего пола за один день, без применения «мокрых» процессов. Помещения можно эксплуатировать уже через 24 часа после завершения работ! Данные системы состоят из сэндвич-панелей ЗИПС-ПОЛ Вектор или Модуль толщиной 45 или 75 мм соответственно, акустического триплекса Саундлайн-дБ 17 мм и компенсирующего слоя фанеры 18 мм. Индекс снижения уровня ударного шума системами ЗИПС-ПОЛ составляет 32 — 38 дБ при общей толщине системы 80 или 110 мм без учета толщины чистового покрытия.

Звукоизоляция пола на лагах

Сбалансированный вариант звукоизоляции для деревянного дома. Защита от ударного и воздушного шума. Высокая скорость монтажа. Сухие работы, не требуется ждать высыхания стяжки.

В большинстве случаев применяется в деревянных домах, также в домах с существенными ограничениями несущих способностей перекрытий. При правильном устройстве показывают высокие значения снижения уровня ударного шума (до 30 дБ), также имеют хороший показатель дополнительной изоляции воздушного шума (8-10 дБ). Деревянные лаги опираются на перекрытие через ленточные или точечные упругие прокладки из эластомера Sylomer, а пространство между лагами заполняется звукопоглощающими плитами Шуманет-БМ/CК или ЭКО. На лаги с перехлестом стыков укладываются два слоя фанеры толщиной по 18 мм каждый.

Запишитесь на мастер-класс по монтажу

На мастер-классе Вы узнаете:

  • Как эффективно увеличить звукоизоляцию перекрытия и снизить ударный шум в помещении
  • Вместе с опытным инженером разберете существующие конструкции звукоизоляции полов, их достоинства и недостатки
  • Получите подробную информацию о покрытии Шумопласт и всех его преимуществах
  • Познакомитесь с технологией монтажа звукоизолирующих конструкций пола с применением материала Шумопласт
  • Лично апробируете технологию нанесения покрытия и увидите насколько это просто и эффективно!

По окончании Вы получите диплом о прохождении мастер-класса «Звукоизолирующее выравнивающее покрытие Шумопласт: эффективная звукоизоляция любых перекрытий»
