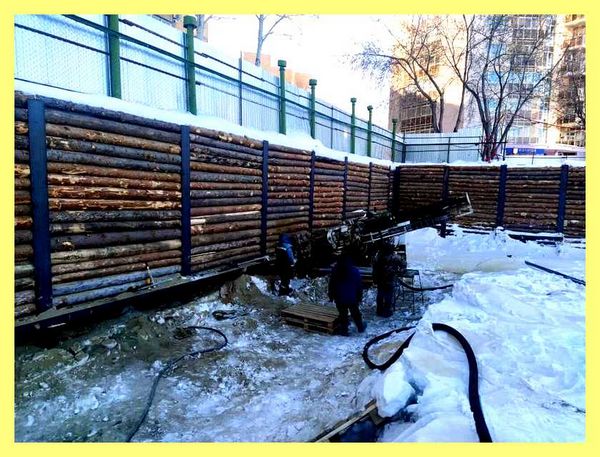

Монтаж обвязочного пояса и забирки шпунтового ограждения

Обычное технологически оборудование применялось еще для первых свай, опробованных в строительстве. Из недочетов отмечают необходимость внедрения энергозатратных установок, возможность повреждения шпунта в процессе забивания и шум при работе. Есть несколько модификаций с различными качествами. Новые разработки позволяют убрать значимые недочеты и усилить достоинства способа.

Устройство шпунтового ограждения: технологии и особенности

Шпунтовое огораживание представляет собой стену, образованную сваями, шпунтом Ларсена, двутавровыми опорами, трубами и иными схожими элементами. Оно устанавливается по периметру котлована и держит грунт от обрушения, также не позволяет воде подмыть его. Такое ограждение необходимо как в соответствии с требованиями техники безопасности, так и для того, чтобы предотвратить оползни и осыпание почвы, из-за которых придется приостановить строительные работы.

Какие материалы применяются для создания шпунтового ограждения?

Хотя для создания шпунтовой стенки нередко используются деревянные и железобетонные элементы, наиболее целесообразным считается применение металлических ограждений. Деревянные сваи не могут выдержать большую нагрузку, а при демонтаже, обычно, разрушаются. Железобетонные конструкции являются чрезвычайно прочными, им не страшна значительная нагрузка, но их сложно демонтировать. Зато стальные балки, сваи, трубы и шпунты и хорошо выполняют свои функции, и легко демонтируются, после этого их можно использовать снова – а это дает возможность сэкономить.

Основные металлические элементы, которые используются для создания шпунтовых стенок, – это:

трубы, которые соединяются вместе пазовыми замками;
шпунт Ларсена – корытообразный металлопрокат с пазовыми замками по торцевому контуру;
плоский металлический шпунт;
сваи – в большинстве случаев применяются в качестве несущих элементов, на которые крепится ограждение из шпунта.

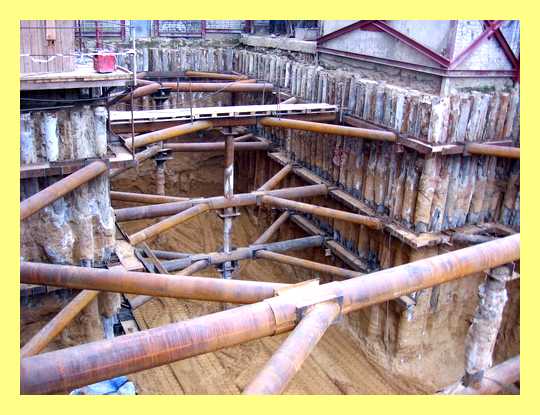

В глубоких и в то же время узких котлованах стенки нередко укрепляются поперечными распорками, в качестве которых применяются трубы либо балки.

Трубы или сваи считаются наиболее подходящим вариантом для создания ограждений в почве низкой плотности. Они хорошо держатся в ней благодаря большому диаметру. Если же котлован вырыт в высокоплотной почве, рекомендуется применять плоский шпунт либо шпунт Ларсена.

Что влияет на выбор технологии устройства шпунтового ограждения?

Шпунтовую стенку можно создать несколькими способами. От каких факторов зависит выбор той или иной технологии? Это, сначала:

габариты котлована, особенно его глубина;
характеристики грунта, на котором осуществляется строительство;
условия, в каких будет эксплуатироваться ограждение;
плотность застройки в том районе, где проводятся работы.

В ряде всевозможных случаев разрешается вообще обойтись без такого ограждения. Однако действующие строительные нормы однозначно определяют условия, при которых это возможно. Можно не создавать шпунтовую стенку, если:

глубина котлована, вырытого в высокоплотном грунте, составляет менее 2 метров;
глубина котлована, созданного в глинистой почве и суглинках, составляет менее 1,5 метра;
глубина котлована, вырытого в супесях, составляет менее 1,25 метра;
глубина котлована, созданного в песчаной почве, не обладающей жесткими структурными связями, не превышает 1 метра.

Как создают шпунтовое ограждение?

Чтобы создать шпунтовое ограждение, необходимо установить в грунт достаточное количество шпунтов, труб или других элементов. Но для их установки используются разные технологии.

Самый быстрый и простой способ устройства шпунтовой стенки – ударный. Эта технология требует применения мощной копровой установки, которая посредством ударов вгоняет элементы будущего ограждения в почву. Но у нее есть серьезный недостаток: последствием мощных ударов является высокая динамическая нагрузка на фундаменты зданий и сооружений, находящихся поблизости. Поэтому ударный метод обычно не применяется в условиях плотной городской застройки.

В условиях городской застройки чаще используют ввинчивание или вдавливание. При всем этом применяются винтовые сваи, которые хорошо входят в мягкую почву, если оказать на них давящее воздействие при помощи специального оборудования. Эта технология дает возможность избежать негативного воздействия на здания и сооружения, которые находятся рядом с местом проведения работ.

На песчаных почвах нередко применяют вибропогружение. Эта технология требует проведения подготовительных работ – сначала нужно пробурить скважины под сваи, и лишь после чего можно будет приступать к установке элементов будущего шпунтового ограждения. Скважина заполняется цементным раствором, а затем в него погружается свая, на которую воздействует специальная машина – вибропогружатель.

На мягком грунте также используют технологию подмыва: земля из-под основания сваи вымывается струей воды, которая подается под давлением, при всем этом на высшую часть сваи давит специальное устройство, углубляющее ее в почву.

Разнообразие технологий устройства шпунтовых ограждений, также элементов, из которых создаются стенки, позволяет в каждом конкретном случае выбирать сбалансированный вариант в соответствии с задачей, стоящей перед строительной организацией. В то же время не следует забывать о том, что выполнение таких работ необходимо доверять опытным профессионалам. В их распоряжении есть необходимая спецтехника, а большой опыт и высокая квалификация сотрудников позволяют им успешно справляться со сложными заданиями.

Все о способах погружения шпунта

Информация о способах погружения шпунта займет не один том практического опыта и научных разработок, инструкций по методам и способам использования. Однако самые востребованные устройства значительно облегчают строительную деятельность, особенно на сложных грунтах. Вибропогружатель с дополнительными устройствами доступен только крупным строительным компаниям, но его можно взять в аренду.

Где применяется погружение шпунта?

Сфера применения устройств для погружения в грунт находится в зависимости от нескольких условий: материала изготовления шпунта, характера почвы и целевого назначения сооружаемого ограждения. В выборе предмета предпочтения базовым фактором может быть необходимая глубина погружения, климатические особенности региона и даже величина каждого элемента изгороди, также способ крепления ее составляющих.

Основная дифференциация производится по материалу, использованному в изготовлении шпунта.

Деревянный шпунт – одна из самых давних разновидностей, но все еще не утратившая своей актуальности благодаря дешевизне материала и его распространенности, относительной простоте установки, не требующей применения специальной техники. Сфера применения – котлованы глубиной менее 3 м. В качестве составляющей ограждения могут использоваться бревна и доски, преимущественный метод погружения – вдавливание.

Технология устройства шпунтового ограждения из шпунта Ларсена Виброопгружатель ICE 44B

Стальной – более дорогой, да и более прочный шпунт может быть в виде стальных труб или металлического профиля специфической формы (шпунт Ларсена). Здесь чаще применяется забивание сваи в сложную болотистую почву или при обилии грунтовых вод.

Шпунты из полимерных материалов загоняют в почву вдавливанием или вибрированием.

Допускается комбинация из нескольких методов при монтаже свай из железобетона, обладающих прочностью и склонностью к растрескиванию одновременно.

Сфера применения (в поле, городских условиях, на берегу, сползающем в реку или море) зависит и от типа используемой установки. Вибрационные разграничиваются по частоте и усилию, вдавливающие системы есть вариабельных конструкций, молоты для забивания могут работать на механике, дизеле, воздухе и гидравлике.

Описание вибропогружения

Вибропогружатель – общее название любого типа устройства, используемого в процессе погружения свай при помощи вибропогружения. Это рабочая установка с вариабельными особенностями и характеристиками. Застройщик выбирает подходящую, руководствуясь своими масштабами, выбранным типом шпунта и дополнительными приспособлениями для его работы, которые обеспечат максимальную эффективность, подходят к выбранному виду шпунта и типу грунта, где будет совершаться погружение.

Это самый популярный вид, поскольку вдавливание пригодно только для мягких и рыхлых грунтов, ударный нельзя применять возле памятников архитектуры и жилых домов старой постройки в городе, а вибрационный способ не подходит только для скальных и плотных связных типов почвы. В составе каждого инструмента есть три базовых элемента:

специальное устройство для генерации колебаний (вибраций) под названием вибровозбудитель;
производитель энергии для его запуска и работ (различного типа, электрический работает от электродвигателя, но еще есть гидромотор и прочие конструктивные особенности);
наголовник – для передачи движения от центробежной силы на шпунт.

Вращение дисбалансов в разных направлениях вызывает вибрацию, возникает сила, которая действует на ось крепления между ними, наголовник передает движение от агрегата на шпунт, и он постепенно погружается в землю. Дифференциация устройств проводится по нескольким характеристикам. По частоте колебаний (нормальный, высокочастотный и безрезонансный), по мобильности или оптимальному виду дополнительного устройства (ручной, с электромотором, на кран или копровые установки, низко- или высокочастотные, на экскаватор, работающие от гидравлической системы строительной машины).

Скорость и эффективность, малый уровень шума, относительно низкая стоимость работ, отличное качество, сохранность шпунта и окружающих зданий – неоспоримые достоинства вибропогружателей. Из недостатков называют только пригодность не для всех типов грунта.

Погружение шпунта забивкой

Простое технологически оборудование применялось еще для первых свай, опробованных в строительстве. Из недостатков отмечают необходимость применения энергозатратных установок, возможность повреждения шпунта в процессе забивания и шум при работе. Есть несколько модификаций с разными свойствами. Новейшие разработки позволяют устранить весомые недостатки и усилить преимущества метода.

Современный погружатель этого вида может применяться практически на любом типе грунта, но он не используется в городских районах с плотной застройкой. Забивка шпунта в строительных компаниях оценивается дороже, чем забивка свай из-за потенциальных разрушений и необходимости подбирать необходимое оборудование к ограждениям различного типа, крепить шпунт для произведения точных, направленных ударов и постоянных замеров грунта.

Основной агрегат – молот, работающий от энергии различного типа, который дифференцируют также по массе, высоте сброса и частоте совершаемых ударов. Крепится и перемещается на копре, состоит из базовой машины, мачты, подкосов и других деталей, зависимо от вида:

машина на колесах или гусеницах;
поворотная платформа отсутствует или есть в наличии;
мачта с предусмотренным изменением вылета или наклона, без него или универсальная;
по возможности применения – простые, с упором на грунт, полууниверсальные, с двумя упорами.

Имеет значение кондуктор, обеспечивающий точность соединения и применяемый, чтобы придать статическое положение шпунту. Правильный позволяет ориентировать молот даже на малый диаметр детали ограждения или укрепления.

Выносной или специального применения позволяет использование в комплекте для гидротехнического строительства.

Технология вдавливания

Шпунтовое ограждение котлована, технологии. Как обойтись БЕЗ жертв и разрушений!

В России метод применяется с конца 90-х годов прошлого столетия, но защитные сооружения в западных странах преимущественно возводятся с его помощью. Вдавливание шпунта Ларсена, по мнению некоторых экспертов в строительном деле, это самая прогрессивная и современная технология. Оборудование позволяет проводить строительство рядом с ветхими зданиями и архитектурными памятниками, в районах с большой плотностью населения. Применение метода позволяет работать с небольшим шумом и избегать деструктивного воздействия удара даже возле старых, непрочных зданий и в зонах, где есть угроза оползня.

К неоспоримым достоинствам вдавливания при сооружении ограждений относят:

широкую сферу практического применения;
полное отсутствие вибрации или ударной нагрузки, позволяющее работать даже в зоне трубопровода или линий метрополитена;
большую скорость проведения работ по строительству ограждения;
экономичность – бюджет сокращается за счет скорости и качества;
равномерность осадки шпунтов, благодаря такому же процессу погружения;
контроль за работами при помощи виртуальных технологий и своевременная корректировка недочетов;
экологичность и повышение несущей способности на 10% в сравнении с установленными ударным методом.

Новые разработки в области этой технологии обеспечивают давление, стартующее от 1000 кг до нескольких десятков тысяч. Из недостатков отмечают необходимость использования сверхмощного оборудования. Его установка и применение, даже если это аренда, увеличивают затратность, как и необходимость предварительно готовить скважины.

У каждого из применяемых методов есть своя специфика, поэтому выбор осуществляется обдуманно, с учетом всех необходимых составляющих. Стоимость имеет огромное значение, но учитывается не только лишь цена и продолжительность работ, да и окружающая обстановка: забивка и вибрация нецелесообразны в густонаселённых районах из-за потенциальной деструктивности по отношению к старым, непрочным зданиям.

Для работ в воде есть своя, давно разработанная технология. Вдавливание позволяет строить круговые и угловые конфигурации шпунтовых ограждений.

Шпунтовое ограждение

Компания «Строй Мастер» занимается работами по забивке и погружению шпунта более 10 лет. Шпунтовое ограждение используется для защиты стенок котлованов, для укрепления берегов, при строительстве портов и других объектах, где возможно обрушения земли. В качестве шпунта могут быть использованы сваи, балки, трубы, различного вида металлопрокат. Шпунт, выполненный из металла можно достать и использовать пару раз.

Погружение шпунта (труба)

Существуют различные методы погружения шпунта Ларсена:

Забивка шпунта
Вибропогружение
Вдавливание
Завинчивание
Бурение по шпунт

Обычно вместе с металлическим шпунтом используются доски в результате чего шпунтовое ограждение становится водопроницаемым. Если выявляется необходимость в гидроизоляционной конструкции, то используется так называемый шпунт Ларсена.

Погружение шпунта Ларсена

Существуют различные методы погружения шпунта:

Вибропогружение шпунта Ларсена
Забивка шпунта Ларсена

Забивка шпунта Ларсена

Шпунт Ларсена используется, если шпунтовое ограждение должно быть гидроизоляционным. Сам шпунт представляет собой металлопрокат специальной формы. Соседние элементы шпунта соединяются между собой специальными замками, что обеспечивает герметичность. Для обеспечения ещё большей гидроизоляции в местах соединений используется герметик.

Погружение шпунта Ларсена требует высокой точности и аккуратности, также возможно предварительное бурение.

Мы используем следующие технику и оборудование:

Гусеничный экскаватор KOMATSU PC-200
Гидробур HYDRA-3000
Высокочастотный гидравлический вибропогружатель
Копер ЭО-5119 с буровым оборудованием СО-2
Буровая установка CASAGRANDE B125

Погружение шпунта — важный момент, требующий правильного выбора метода и предварительных расчетов. Можете связаться с нашими специалистами по телефону +7(495) 722-96-05 для консультации и заказа на выполнение работ.

Технология забивки шпунта схожа с технологией по забивке свай, но при всем этом используется специальный наголовник молота. Максимальная длин шпунта обычно не превышает 12 метров, по мере надобности создания более глубокого ограждения секции свариваются между собой, за счёт чего достигается необходимая глубина. В большинстве случаев шпунт.

Вибропогружение шпунта

Вибропогружение особенно эффективно в песчаных и насыщенных водой грунтах. Вибрационный метод погружения шпунта имеет ряд преимуществ, которые делают его уникальным:

Щадящие нагрузки на шпунт, позволяет использовать его пару раз
Малый уровень шума позволяют работать в условиях городской застройке рядом жилыми объектами
Высокая экологичность и безопасность
Высокая производительность.

Стоимость устройства шпунтового ограждения

Наименование	Стоимость
Бурение	от 500 руб./пог метр
Обвязочная балка	от 30 000 руб./тонна
Распорная система	от 35 000 руб./тонна
Забирка	от 6 000 руб./ м3
Извлечение/демонтаж шпунта	от 15 000 руб./ тонна
