Тема 1.7 Лестницы
1.7.1 Понятие о лестничной клетке. Назначение лестниц. Классификация лестниц. Требования к лестницам. Элементы лестниц
1) По назначению:
1.7.2 Сборные ж/б лестницы из крупно- и мелкоразмерных элементов. Определение габаритных размеров лестничных клеток. Наружные входы. Сходы в подвал
1. Лестницы. Виды лестниц. Назначение и расположение. Классификация по назначению, расположению в здании, способу изготовления. Конструктивные решения лестниц из мелких и крупных элементов.
XII Международная студенческая научная конференция Студенческий научный форум — 2020
ЛЕСТНИЦЫ КАК ФУНКЦИОНАЛЬНО-КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ ЗДАНИЙ
Как армировать лестничный марш | Железобетонные конструкции
Пожарная безопасность зданий и сооружений Урок 2. Рекомендации по проектированию лестниц.
Строительный чертеж. Расчет лестницы.
- Похожие статьи

Построение лестницы

Тема 1.7 Лестницы

1.7.1 Понятие о лестничной клеточке. Предназначение лестниц. Систематизация лестниц. Требования к лестницам. Элементы лестниц.

1.7.2 Сборные ж/б лестницы из крупноразмерных и мелкоразмерных материалов. Определение габаритных размеров лестничных клеток. Внешние входы. Сходы в подвал.

1.7.1 Понятие о лестничной клетке. Назначение лестниц. Классификация лестниц. Требования к лестницам. Элементы лестниц

Сообщение меж этажами обеспечивается лестницами, которые служат и для целей эвакуации. Помещение, где размещена лестница, именуют лестничной клеточкой.

1) По назначению:

а) главные (неизменное внедрение, эвакуация);

б) вспомогательные (служебное сообщение меж этажами);

в) аварийные (внешние эвакуационные).

2) по числу маршей в границах высоты 1-го этажа:

3) по расположению:

а) ж/б (сборные и цельные, из крупно- и мелкоразмерных частей);

Требования к лестницам:

Лестница состоит из маршей и площадок. Марш состоит из ступеней, поддерживающих их косоуров (располагаемых под ступенями) либо тетив (примыкающих к ступеням с боковой стороны).

У ступеней вертикальную грань именуют подступенком, а горизонтальную – проступью. Все ступени обязаны иметь схожую форму, не считая верхней и нижней, именуемых фризовыми.

Лестничные площадки бывают этажными (на уровне этажа) и междуэтажными (промежными). Для безопасности, удобства движения марши и площадки оборудуют огораживаниями с поручнями высотой 0,9 м.

Число ступеней в марше принимают менее 18, да и не меньше 3. Ширину маршей назначают с учетом обеспечения эвакуации людей. Меж маршем должен быть обеспечен зазор 100 мм в плане для пропуска пожарных шлангов. Ширина площадок должна быть не меньше ширины марша.

Уклон лестниц принимают по строительным нормам зависимо от предназначения и этажности строения.

1.7.2 Сборные ж/б лестницы из крупно- и мелкоразмерных элементов. Определение габаритных размеров лестничных клеток. Наружные входы. Сходы в подвал

Лестницы из мелкоразмерных частей состоят из раздельно устанавливаемых железобетонных сборных площадочных балок, сборных железобетонных косоуров, ступеней, железобетонных плит площадок и огораживаний с поручнями. Для сопряжения косоуров с площадочными опорами в последних предусмотрены гнезда, в которые заводят косоуры. Связь меж элементами лестниц достигается обычно сваркой закладных деталей. Ступени укладывают по косоурам на цементном растворе. На площадочные балки опираются сборные железобетонных площадочные плиты.

Огораживания на лестницах устанавливают обычно железные с древесными поручнями. Стойки ограждений приваривают к закладным деталям ступеней или заделывают на цементом растворе в гнезда, имеющиеся в ступенях.

В деревянных лестницах сопряжение ступеней с тетивой в боковой ее грани осуществляется путем устройства в них пазов, в которые входят концы досок проступей и подступенков.

Лестницы из крупноразмерных элементов получили наиболее широкое распространение. Они состоят из площадок и маршей заводского изготовления или маршей с двумя полуплощадками. Сборные элементы устанавливают на место при помощи кранов, крепят сваркой закладных деталей.

Лестницы и марши для жилых зданий изготовляют с чисто отделанными ступенями. В общественных зданиях могут применяться лестницы с накладными ступенями.

Монолитные железобетонные лестницы применяются редко, приемущественно в уникальных зданиях, если лестнице из архитектурно-планировочных соображений придается нетиповое решение. Их устройство требует сложной опалубки и проведения всех работ на строительной площадке.

Определение габаритных размеров лестничных клеток

Рассчитать лестничную клетку для высоты этажа 2800 мм при ширине марша 1100 мм, зазор между маршами 100-200 мм. Расстояние в осях в продольном направлении 6000 мм, расстояние в осях в поперечном направлении 2700 мм. Ширина площадок а₁ и а₂ по каталогу сборных железобетонных изделий для высоты этажа 2,8 м 1300; 1600; 1900 мм.

H_эт=2800 мм; с=1100 мм; b×h=300×150

1) Определяем ширину лестничной клетки:

2) Определяем высоту одного марша:

3) Определяем количество подступенков в одном марше:

4) Определяем количество проступей:

n₁=n-1=9-1=8 шт. (единицу отнимаем, т.к. последняя проступь включается в ширину марша).

5) Определяем горизонтальную проекцию марша:

6) Определяем суммарную ширину лестничных площадок:

7) При условии, что ширина этажной площадки может быть больше или равна ширине междуэтажной, получим:

В=3210/2=1605 мм, следовательно, принимает две площадки шириной 1600 мм.

Построение лестницы

Профиль лестницы строят после расчета по построенной сетке. Число делений по вертикали равно числу подъемов (9), по горизонтали – числу проступей (8).

Наружные входы

Перед входом в здание устраивают площадку, которую располагают выше уровня земли более чем на 150 мм, чтобы не допускать затекания воды в помещение. Для защиты входной площадки устраивают так называемый козырек.

Если перед зданием устраивают наружное крыльцо, то его ступени опираются на специальные стенки, возведенные на самостоятельных фундаментах.

а – площадка перед входом с боковыми стенками; б – то же, трехсторонняя

1 – бетонная подготовка; 2 – железобетонная плита; 3 – пол; 4 – ступени; 5 – боковая стенка; 6 – песок

Наружные пожарные и аварийные лестницы, устраиваемые в жилых и общественных зданиях, располагают снаружи. Они служат для выхода на крышу здания во время пожара (пожарные лестницы) и для эвакуации людей в аварийных ситуациях, если выход по основным или вспомогательным лестницам оказывается невозможным (аварийные лестницы).

Пожарные лестницы на крышу делают прямыми и не доводят до уровня земли на 2,5 м. При высоте здания более 30 м пожарные лестницы обязаны иметь промежуточные площадки. Ширину лестниц принимают более 0,6 м.

Тетивы пожарных лестниц выполняют из уголков, швеллеров или полосовой стали, ступени – из круглой стали диаметром 16…18 мм. Угол наклона эвакуационных лестниц не должен превышать 45°. На каждом этаже предусматривают специальные площадки. Площадки и марши обязательно оборудуют прочными поручнями.

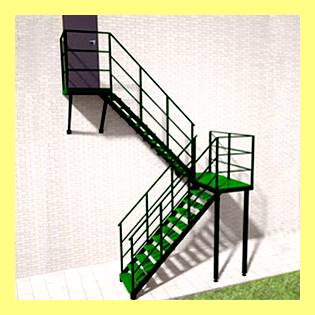

а – эвакуационная лестница наружная металлическая; б – то же, пожарная

Сходы в подвал должны быть устроены независимо от лестничных клеток. Такие сходы решаются в виде одномаршевых лестниц, располагаемых в приямках, примыкающих к наружным стенам здания и огражденных подпорными стенками. Во избежание попадания в приямок поверхностных вод стенки его и первую ступень следует устраивать выше уровня земли на 0,15 м. Над приямком обычно возводят пристройку со стенами, крышей и входной дверью. Ступени этих лестниц укладывают на грунт по бетонной подготовке.

Устройство наружного входа в подвал

1 – бетонная подготовка; 2 – уплотненная песчаная подушка; 3 – железобетонная плита; 4 – столбы навеса; 5 – брус; 6 – кирпичное ограждение; 7 – подпорная стенка; 8 – ступени; 9 – перекрытие подвала

Пандусом называют гладкий наклонный эвакуационный путь, обеспечивающий сообщение помещений, находящихся на разных уровнях. Пандусам придают уклон от 5 до 12°. Пандусы состоят из наклонных гладких элементов и площадок. Они могут быть одномаршевыми, двухмаршевыми, прямо- и криволинейными в плане. Одномаршевые прямолинейные пандусы образуются наклонными плоскостями, опирающимися на площадки или конструкции перекрытий. При всем этом можно выделить следующие конструкции: прогоны, балки, настилы. Двухмаршевые пандусы имеют косоурные и площадочные балки, по которым укладывают сборные железобетонные плиты или монолитный железобетон. Криволинейные пандусы обычно выполняют из монолитного железобетона.

Чистый пол пандусов обязан иметь нескользкую поверхность. Ограждения пандусов выполняется так же, как и лестниц.

1. Лестницы. Виды лестниц. Назначение и расположение. Классификация по назначению, расположению в здании, способу изготовления. Конструктивные решения лестниц из мелких и крупных элементов.

Лестницы служат для сообщения между этажами или разными уровнями.

По назначению лестницы делятся на:

Основные — служащие для постоянного пользования и эвакуации;
Вспомогательные — для служебного сообщения между этажами;
Аварийные — наружные эвакуационные лестницы;
Пожарные — устраиваются, открыто, вне здания.

Конструкция лестницы состоит из чередующихся площадок и маршей. Марш состоит из ряда ступеней, поддерживающих их наклонных балок и ограждения. Балки называют косоурами (если ступени опираются на них сверху) и тетивами (если ступени примыкают к ним сбоку). Несущие элементы марша опираются на несущие элементы площадки — площадочные балки (рис. 100, 101, 102) Лестничные площадки бывают этажные (расположенные на уровне этажей) и промежуточные. Верхняя и нижняя ступени марша, служащие переходом к площадкам называются фризовыми. Зависимо от числа маршей в пределах высоты одного этажа лестницы бывают одномаршевые, двумаршевые, трехмаршевые. В большинстве случаев применяются двумаршевые. При трехмаршевой лестнице между маршами удобно располагать шахты лифтов. В жилых зданиях до 5-ти этажей лестница, ведущая от уровня верхнего этажа на чердак, устраивается в виде стальной стремянки. Свыше 5-ти этажей лестницы, ведущие на чердак, являются продолжением основной. Зависимо от применения материала лестницы бывают: 1. деревянные; 2. из сборных железобетонных (или каменных) ступеней по металлическим несущим конструкциям; 3. цельно железобетонные — сборные и монолитные; 4. стальные. Деревянные лестницы применяются в каменных зданиях III и IV класса, высотой до 2-х этажей. Лестницы с металлическими несущими конструкциями и монолитныежелезобетонные лестницы в целях экономии металла и индустриализации разрешается применять исключительно в общественных зданиях при сложной форме лестниц (рис. 105).Сборные железобетонные лестницы применяются в массовом строительстве типовых жилых и общественных зданий. Стальными делают лестницы аварийные и пожарные (рис. 100, 101, 102, 107, 108,109)Конструкции лестниц.1.Лестницы на стальных балках: Выполняют с железобетонными ступенями. Ступени из природного камня, например гранита, применяют в главном для наружных лестниц и для лестниц с особо интенсивным движением (рис. 105, 106).2.Железобетонные лестницы:Монолитные железобетонные лестницы: эти лестницы очень прочны, но требуют сложной опалубки и задерживают ход строительства. Поэтому их применяют очень редко. Сборная железобетонная: лестница из мелкоразмерных элементов: связь достигается сваркой закладных элементов. Ступени укладываются по косоурам на цементном растворе. Ограждения из стальных стоек (заделываемых в ступени) и наклонных решеток. Железобетонные лестницы из крупноразмерных элементов получили очень широкое распространение. Элементы (марши и площадки, изготовленные на заводе) лестниц краном устанавливаются на место и скрепляются сваркой закладных деталей.. Такие лестницы изготавливаются или с фактурными поверхностями ступеней и площадок или с накладными проступями (рис. 106, 107, 109). В лестничных клетках не должно быть складских или иного назначения помещений, выходов из шахт грузоподъемников, промышленных газопроводов и трубопроводов с горючими жидкостями. Для достаточного прохода в лестничной клетке поднимают уровень пола 1 го этажа над уровнем пола входной площадки на 0.5-1.0м (рис.101).Основные требования, предъявляемые к лестницам. Это безопасность движения и удобство ходьбы по ним. С этой целью, кроме обеспечения прочности и жесткости конструкций, при проектировании лестниц необходимо соблюдать ряд правил. Уклон марша должен приниматься согласно СНиП (зависимо от назначения и этажности здания) для основных лестниц 1:2 — 1:1.75, а для вспомогательных до 1:1,25; все ступени в марше обязаны иметь одинаковые, удобные для ходьбы размеры. А марши по возможности должны быть унифицированы. Число ступеней в марше назначается менее 18, да и более трех. Обычно марши имеют от 10 до 13 ступеней. Марши и площадки ограждаются перилами высотой 0.9м; высота проходов под площадками и маршами делается более 2м; лестничные клетки обязаны иметь естественное освещение. Ширина лестничных маршей принимается по противопожарным требованиям из расчета более 0.6м на 100 человек. Там, где есть лифты, требования иные. Ширина площадки лестничной клетки должна быть более ширины марша. Для жилых этажей в 10 и поболее этажей должно быть более двух эвакуационных путей или необходимо устройство так называемых «незадымляемых лестниц». Незадымляемость лестничной клетки обеспечивается созданием при входе в нее открытой воздушной зоны в виде балкона или лоджии, что предотвращает распространение дыма в другие этажи зданий. При всем этом вместо двух обычных лестниц может быть запроектирована одна незадымляемая (рис. 111).Другой прием: создание искусственного подпора воздуха исключающего проникновение дыма в лестничную клетку; выносимые лестницы, сообщаются через холодный шлюз. В лестничной клетке наружные входные двери открываются в сторону выхода из здания. Входные двери в квартиры с лестницы должны открываться внутрь. Ступени лестниц подразделяются на рядовые и фризовые, примыкающие к площадкам; верхняя и нижняя фризовые ступени. Горизонтальная плоскость называется — проступь, вертикальная —подступенок. Высота ступени 130-200мм, ширина более 250мм. Прочность и надежность сопряжений сборных железобетонных конструкций лестниц достигается сваркой закладных деталей, которые располагают в соединяемых элементах соответственно один против другого. Внутриквартирные лестницы устраиваются деревянными. Отдельные ступени укладываются на косоуры или врезаются в тетивы, начиная с нижней фризовой и кончая верхней фризовой. Ограждения лестниц выполняют также деревянными. Во внутриквартирных лестницах допускается устройство забежных ступеней и винтовых лестниц. Пожарные и аварийные лестницы в общественных и жилых зданиях выносят наружу. Пожарные лестницы на крышу делают прямыми и не доводят до уровня земли на 2,5 м. Ширина пожарных лестниц принимается более 0,6м. Аварийные лестницы конструктивно аналогичны пожарным, но к ним предъявляют дополнительные требования: уклон лестниц должен быть менее 45° ширина принимается более 0,7м. На каждом этаже предусматриваются специальные площадки. Пандусы. Для связи между различными уровнями и этажами в общественных зданиях вместе с лестницами используют пандусы — плоские наклонные конструкции без ступеней. Им придают уклон от 5 до 12°(1/12 — 1/5). При больших уклонах пользоваться пандусом трудно из-за скольжения. Пандусы с малым уклоном вызывают большие потери полезной площади здания. Чистый пол пандусов обязан иметь нескользкую поверхность (асфальтовый, цементный, из релина, мастичный и др.). Лифты и эскалаторы. Они относятся к механическим устройствам для организации сообщения между этажами. Наибольшее распространение получили лифты периодического (прерывистого) действия. Зависимо от требований, используют кабины непроходные с одним входом в лифт или кабины проходные с расположением входов с противоположенных шахты лифта. Машинное помещений лифта может находиться над шахтой (верхнее расположение) или под ней (нижнее расположение). Лифтовая шахта не должна примыкать непосредственно к жилим помещениям; располагать машинное отделение лифтов непосредственно над и под жилими помещениями, также смежными с ними. В текущее время получили распространение, так называемые, наружные лифты подвесной конструкции, которые применяют в жилых зданиях старой постройки, в общественных зданиях различного назначения. Лифты, небольшой скорости, непрерывно действующие (не останавливающиеся) называются патерностеры. Эскалатором называют движущуюся лестницу, относящуюся; к классу подъемных устройств непрерывного действия. В зданиях часто применяют многомаршевые схемы размещения эскалаторов. Одномаршевый эскалатор состоит из натянутых цепей-ступеней, опирающихся на несущие наклонные металлические фермы. Тяговые цепи и ступени, каждая из которых движется на четырех бегунках, образуют эскалаторное полотно. Верхняя ветвь полотна является рабочей, а нижняя — холостой. В конструкцию входят движущиеся поручни, высотой 90см. Наиболее распространенными являются эскалаторы с шириной полотна 0,6 до 1,0м. Угол наклона полотна может быть произвольным, но не превышающим 30 градусов. Эскалаторы в здании должны дублироваться обычными лестницами для пожарной безопасности. СБОРНЫЕ ЖЕЛЕЗОБЕТОННЫЕ ЛЕСТНИЧНЫЕ МАРШИ СО СКЛАДЧАТЫМИ СТУПЕНЯМИ МЕЖДУКВАРТИРНЫЕ ЛЕСТНИЦЫ ОДНОМАРШЕВАЯ ДВУХМАРШЕВЫЕ а – размер проступив – размер подступенкаПримечания: 1. внутриквартирные лестницы должны удовлетворять формуле 2b+а=60-64 см; величина 60-64см – размер среднего шага человека. 2. Рекомендуемый уклон лестницы – 1:1,5, что соответствует отношению b:а=16,6:25 (допускается максимальный уклон 1:1,25 см). 3. В скобках даны размеры для уклона 1:1,25. 4. Минимальная ширина марша равна 90 см. ВНУТРИКВАРТИРНЫЕ БЕЗ ЗАБЕЖНЫХ СТУПЕНЕК

12 Мая 2023 277.4 Кб 27 1_bilet.docx

XII Международная студенческая научная конференция Студенческий научный форум — 2020

ЛЕСТНИЦЫ КАК ФУНКЦИОНАЛЬНО-КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ ЗДАНИЙ

Как армировать лестничный марш | Железобетонные конструкции

Касюгина Е.С. 1 , Тишков В.А. 1
Работа в формате PDF

Текст работы размещён без изображений и формул.
Полная версия работы доступна во вкладке «Файлы работы» в формате PDF

Лестница — это функционально-конструктивный элемент, обеспечивающий вертикальные связи и средство архитектурно-композиционной выразительности интерьера или части здания. Она является одной из неотъемлемых частей здания.

Основные детали лестниц – это ступени и опорные элементы, которые их поддерживают и передают нагрузку на здание.

По принципу построения конструкции лестницы делят на маршевые и винтовые.

Рисунок 1 – Виды лестниц по способу построения

Маршевые лестницы наиболее распространены. В практике строительства принимают мелкоэлементные, крупноэлементные и монолитные лестницы.

Рисунок 2 – Классификация маршевых лестниц

Для малоэтажных жилых зданий со стенами из мелкоразмерных элементов обычно применяют мелкоэлементные лестницы. Зависимо от способа крепления ступеней они бывают на косоурах, на тетивах и на больцах.

Косоурами называют наклонные элементы марша, на которые сверху опираются ступени. В пределах лестничного марша располагают два косоура или один средний, но при большой ширине марша можно использовать три косоура.

Рисунок 3 – Лестницы на косоурах

Тетивами также называют наклонные элементы марша, но ступени к ним кремятся сбоку. Тетивы соединяются вместе при помощи натяжных болтов (лестничных винтов) диаметром от 10 до 13 мм.

Лестницы на тетивах могут быть с врезками (ступени врезаются в пазы) или на прибоинах (ступени крепятся к опорным прибоинам-столикам).

Рисунок 4 – Лестницы на тетивах

Больцами называют металлические крепежные элементы, при помощи которых ступени крепят между собой, к стене или подвешивают к несущим поручням ограждения лестницы.

Крепление ступеней при помощи больцев может сочетаться с косоурами или тетивами.

Рисунок 5 – Лестницы на больцах

Подвесные лестницы крепятся к межэтажному перекрытию металлическими растяжками, которые поддерживают ступень в заданном положении. Ступени с одной стороны подвешиваются к поручню или к перекрытию сверху, а другая сторона жёстко крепится к несущей стене. Консольные кронштейны являются основной опорой подвесной лестницы, а потолочные тяжи выполняют вспомогательную поддержку. Стержни в данной конструкции выполняют две функции — несущую и ограждающую.

Рисунок 6 – Подвесная лестница

Наибольшее распространение в строительстве получили лестницы из крупносборных элементов. Крупноэлементные лестницы выполняются в различных вариантах.

Рисунок 7 – Лестницы из крупносборных элементов

Монолитные железобетонные лестницы используют в главном в зданиях монолитной конструкции. Также их применяют в уникальных зданиях, когда лестница имеет нетиповое решение.

Винтовые лестницы являются вспомогательными в общественных зданиях, а в домах служат для сообщения между уровнями.

Существует некоторое количество видов конструкций винтовых лестниц и способов крепления ступеней.

Рисунок 8 – Классификация винтовых лестниц

Несущими элементами внешнего периметра могут быть стены или тетива по наружным торцам ступеней. Тетива имеет изогнутую спиралевидную форму и выполняется из стального листа или клееной древесины.

Рисунок 9 – Винтовая лестница с тетивами из стального листа

Существуют винтовые лестницы без опорных балок. Тогда забежные ступени будут соединяются вместе и с перильным ограждением по наружному диаметру. Нагрузки в такой лестнице распределяются по всей конструкции.

Традиционным типом винтовой лестницы является конструкция с центральной опорной стойкой. К стойке из толстостенной стальной трубы приварены стальные кронштейны, а к ним крепятся деревянные ступени шурупами. Опорная стойка может быть забетонирована в бетонной подушке пола нижнего этажа или закреплена при помощи анкерных болтов.

Рисунок 10 – Винтовая лестница с центральной опорной стойкой

Также известны различные сборно-разборные варианты металлических консольно-винтовых лестниц. В таких конструкциях ступени со втулками собираются на стойке и закрепляются на ней в проектном положении.

Таким макаром, типизация лестниц, применяемых в малоэтажном строительстве достаточно многообразна. При проектировании зданий и сооружений малой этажности применяются различные лестницы, тип которых находится в зависимости от способа построения конструкции, основных несущих элементов, также предпочитаемых материалов.
