Эффективное подключение радиаторов отопления в частном доме

Вода в таком устройстве движется по естественным законам физики, без какого-то принудительного деяния. Нагретая жидкость подымается по стояку и выдавливается прохладным потоком из обратки и двигается к радиаторам.

Как выбрать схему подключения радиаторов отопления в частном доме: плюсы и минусы разных систем

До того как приступать к монтажу проанализируйте конфигурацию отапливаемого помещения и предполагаемый бюджет. Это поможет отыскать сбалансированный вариант системы отопления. Есть два типа схем подключения к системе – однотрубная и двухтрубная. Любая из их создана для решения различных задач и имеет свои плюсы и минусы.

Однотрубная схема подключения радиаторов отопления в частном доме

Система отопления с однотрубным подключением батарей отлично совладевает с подогревом личного дома в несколько этажей. Простота и ценовая доступность делают этот тип системы самым распространённым.

Отличить однотрубное подключение до боли просто. Единая магистраль трубопровода, по которому циркулирует теплоноситель, закольцована и замыкается на отопительном котле.

Все радиаторы в помещениях подключены к ней параллельно либо поочередно. Теплоноситель идёт через круговые пути сверху вниз, на вышестоящие этажи тепло проводят подающие трубы. Циркуляция воды может быть естественной.

Минусы однотрубного подключения:

  • Последовательное подключение предполагает, что вход и обратка остаются цепью единой магистрали. А это означает, что от радиатора к радиатору температура теплоносителя будет становиться все ниже. Если сопоставить нагрев первого и последнего «звена» отопительной системы, разница станет явна. Решением этой задачи становится повышение секций по ходу магистрали трубопровода. При всем этом цена может существенно возрасти.
  • Нет способности отрегулировать теплопотерю отдельного радиатора.
  • Давление в трубах не должно опускаться, циркуляция должна быть неизменной и равномерной. Любые перепады приведут к теплоотдаче. При естественном движении теплоносителя в трубопроводе соблюдайте уклон труб, что проблемно при их низком расположении. Совладать с этой неувязкой установка насоса.
  • Нереально врезать контуры водяного отопления полов.

Плюсы:

  • Экономно и не просит огромного количества материала. Соответственно сокращается масштаб работ при подключении.
  • С обычный схемой разводки можно совладать без помощи других, имея малые способности проведения сантехнических работ. Не просит монтажа дополнительных устройств и сложных узлов.
  • Не просит особенного внимания. При условии правильного монтажа будет долговечна и надёжно управится со собственной задачей.
  • Устанавливается как в одноэтажном помещении, так и в несколько этажей.
  • Трубопровод в большинстве случаях размещен низковато, что открывает простор длядекорирования и маскировки отопления при разработке интерьера помещения.

Принципы установки: фото

Нередко встречается размещение магистрали вдоль стенок комнаты, параллельно, либо под маленьким уклоном к плоскости пола. Различия появляются исключительно в схемах врезки трубы в радиатор.

Эффективное подключение радиаторов отопления в частном доме

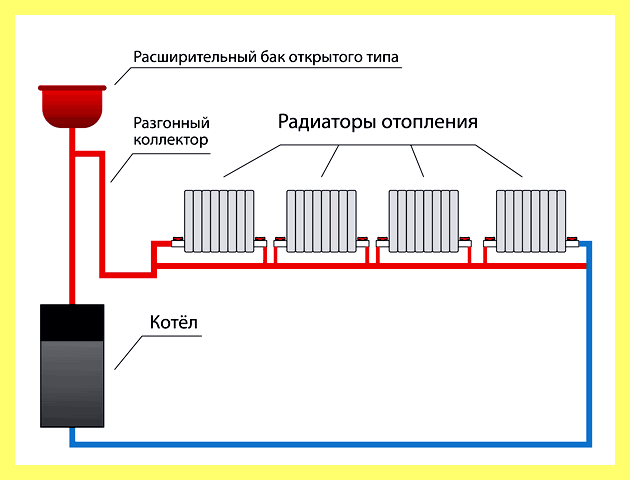

Фото 1. Так смотрится схема однотрубного подключения с естественной циркуляцией теплоносителя с уклоном магистрали.

Самый обычный метод подключения открытого типа с установкой расширительного бака в высшей точке разводки. Радиаторы врезаны поочередно, трубопровод находится понизу, вход и выход размещены на обратных частях. Предпочтительна установка насоса.

При естественной циркуляции теплоносителя нужен не допускающий застоя «разгонный коллектор» и предстоящее соблюдение наклона магистрали. Для предотвращения возникновения воздушных пробок инсталлируются краны Маевского либо воздухоотводчики.

Фото 2. Стандартный кран Маевского, применяемый для предотвращения возникновения воздушных пробок.

Усовершенствованное подключение однотрубной системы получило название «ленинградка». Этот способ позволяет отапливать многоквартирные дома, оставаясь простым в монтаже и экономичным в плане расхода материала. Отличие «ленинградки» заключается в байпасе — трубной перемычке между входом и выходом каждого радиатора. Его наличие позволяет равномерно регулировать температуру теплоносителя относительно удалённости от котла.

Эффективное подключение радиаторов отопления в частном доме

Фото 3. Однотрубная система подключения «ленинградка» с диагональным подключением радиаторов.

Вам также будет интересно:

Двухтрубная схема подсоединения

Этот вариант системы дороже однотрубного подключения, но имеет ряд преимуществ. В двухтрубной разводке обратный трубопровод с каждого радиатора уходит в отдельный замкнутый контур, а нагнетание теплоносителя производится отдельно. По контуру обратки остывшая жидкость поступает в котёл отопления. Позволяет обогревать сложные помещения с помощью единственного котла.

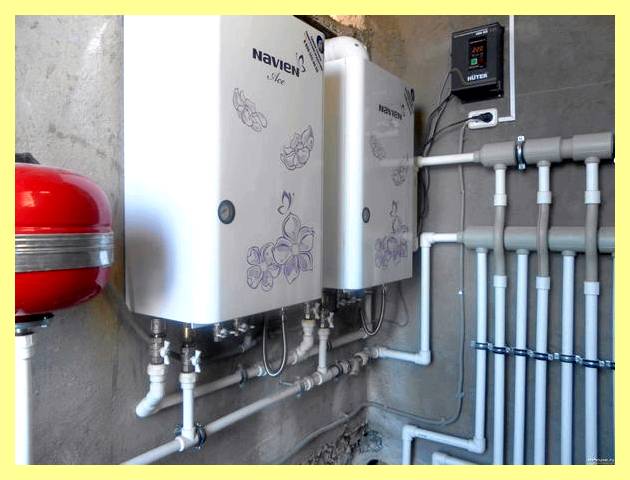

Монтаж происходит в несколько приёмов. В предусмотренном месте устанавливается котёл, соединённый с расширительным баком. Затем проводится контур провода теплоносителя, проходящий через каждую батарею. В конце устанавливается магистраль обратки, замкнутая на котле отопления.

Плюсы двухтрубной системы:

  • Подходит для любого здания, независимо от этажности и расположения комнат.
  • Температура теплоносителя равномерно распределена на всех радиаторах, что без усилий поддерживает комфортный прогрев помещений.
  • Радиаторы автономны друг от друга, возможна установка индивидуальных терморегуляторов и вентилей для экономичного расхода воды.

Минус — большой расход материала, увеличивающий стоимость отопительной системы и сложность монтажа, требующего обязательного привлечения специалистов.

Принципы установки этого вида

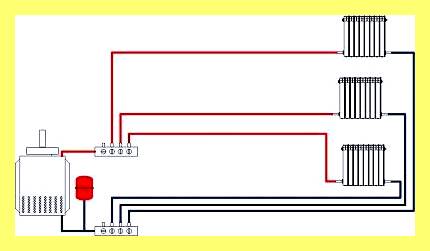

Общая архитектура системы заключается в наличии двух замкнутых контуров трубопровода. По одному из них идёт нагретый теплоноситель, второй играет роль обратки. Существует несколько возможных вариантов врезки контуров.

Тупиковая система

В этом варианте оба контура магистралей разнонаправленны, а батареи располагают одинаковым количеством сегментов. Для перекрытия, вентиль первого радиатора должен быть максимально закручен.

Петля Тихельмана

На каждом радиаторе устанавливается термостатический клапан либо игольчатый вентиль, отчего балансировка упрощается.

Эта схема отлично подходит для протяжённых трубопроводов.

Горизонтальная

При этой схеме подающий трубопровод можно врезать под радиаторами или наравне с ними. Подходит для домов не выше двух этажей. Установка на каждом приборе кранов Маевского поможет избежать возникновения воздушных пробок.

Вертикальная

Подходит для домов от двух этажей и выше. Требует значительного расхода элементов трубопровода, но в процессе использования возможен автоматический вывод воздуха через спусковой вентиль.

Система с верхней разводкой

Плюсом этой системы считается отсутствие воздушных пробок и большая скорость потока теплоносителя.

Важно! К минусам можно отнести не эстетический внешний облик с открытыми коммуникациями, также неэкономный расход материала и невозможность разводки при большой площади помещений.

Какими способами можно подключить батареи

Установка и подключение радиаторов существенно влияет на работу отопительной системы. Самое распространённое место для размещения батарей — под окнами, на расстоянии около 10 сантиметров от подоконника, и более 5 сантиметров от плоскости пола и стен. Радиатор, выступающий перед подоконником, обеспечит поток тёплого воздуха перед оконным проёмом. Подключить к магистрали можно несколькими способами.

Седельное и нижнее подключение

Магистраль с горячим теплоносителем врезана в нижний патрубок одного сегмента радиатора, а обратка — аналогично к противоположному сегменту.

Сами магистрали могут быть замаскированы в пол. Прогрев при всем этом остаётся неравномерным, мощность сокращается примерно на 14%.

Этот вариант подходит для эстетически привлекательного вида интерьера, а теплопотери компенсируют установкой более мощных радиаторов. Седельное подключение рассматривают для систем с установленным циркулярным насосом.

Одностороннее

Самый распространённый тип подключения в многоквартирных домах. Оба контура подключаются с одной стороны радиатора, подача в высшей части, а обратка в нижней.

Все сегменты каждого радиатора прогреваются равномерно, но при слишком большой «гармошке» могут возникать теплопотери. Также возможен вариант монтажа, при котором теплоноситель врезается снизу, но он не слишком удобен в использовании.

Диагональное

Если в батарее значительное число сегментов, то равномерного распределения теплоносителя добиваются, врезав подвод в высшей части радиатора, а обратку снизу противоположной стороны. Теплопотери при таком подключении не превышают 3%, поэтому этот вариант является оптимальным.

Важно! Диагональный вариант подключения — эталон. Производители элементов и приборов системы отопления указывают в технических паспортах продукции данные исходя из этого варианта.

Полезное видео

Ознакомьтесь с видео, в каком рассматриваются различные варианты двухтрубного подключения радиаторов.

Заключение: почему важно правильно установить нужный вариант

Выбор схемы радиаторов ответственное дело, от которого зависит дальнейшее комфортное проживание в доме, особенно в зимнее время. После изучения всех вариантов, выбирают оптимальный, подходящий к конфигурации помещения и предполагаемому бюджету. Не стоит экономить на материалах. Приобретение некачественных радиаторов или элементов магистрали трубопровода приведёт к теплопотерям и дополнительным тратам на электроэнергию.

Направьте внимание на товары по теме

  • Аккумуляторные отвертки
  • Аксессуары
  • Аксессуары для пневмоинструмента
  • Баки
  • Бензорезы и электрорезы
  • Блоки автоматики
  • Вентиляторы бытовые
  • Вертикуттеры и аэраторы
  • Видеорегистраторы систем видеонаблюдения
  • Внешние аксессуары
  • Водонагреватели
  • Водяные насосы
  • Водяные тепловентиляторы
  • Воздуходувки и садовые пылесосы
  • Воздушные компрессоры
  • Встраиваемые конвекторы
  • Газовые баллоны
  • Газовые конвекторы
  • Газовые обогреватели
  • Газонокосилки
  • Гайковерты
  • Горелки для котлов отопления
  • Готовые комплекты видеонаблюдения
  • Греющий кабель
  • Грили, коптильни, барбекю
  • Двигатели для садовой техники
  • Дрели и строительные миксеры
  • Дровоколы
  • Измельчители садового мусора
  • Инструменты для приготовления
  • Ионизаторы воздуха
  • Камеры видеонаблюдения
  • Камины и печи
  • Клеевые пистолеты
  • Климатизаторы
  • Коллекторные шкафы
  • Комплектующие для кондиционеров
  • Комплектующие для полотенцесушителей
  • Комплектующие для радиаторов и теплых полов
  • Комплектующие для систем видеонаблюдения
  • Кондиционеры
  • Ленточные пилы
  • Малярные установки
  • Мангалы
  • Мини-тракторы
  • Модули управления
  • Мойки ВД
  • Монтажные пилы
  • Мотоблоки и культиваторы
  • Мотопомпы
  • Наборы пневмоинструментов
  • Наборы посуды
  • Навесное оборудование
  • Надставки для котлов
  • Ножи и насадки для газонокосилок
  • Обогреватели
  • Осушители воздуха
  • Отбойные молотки
  • Отопительные котлы
  • Очистители и увлажнители воздуха
  • Перфораторы
  • Пилы сабельные и электроножовки
  • Плиткорезы
  • Пневматические аэрографы, краскопульты, текстурные пистолеты
  • Пневмогайковерты
  • Пневмодрели
  • Пневмозаклепочники
  • Пневмолобзики и пилы
  • Пневмоножницы и пневмоножи
  • Пневмопистолеты
  • Пневмостеплеры
  • Пневмотрещотки
  • Пневмошлифмашины
  • Пневмошуруповерты
  • Полотенцесушители
  • Прочие аксессуары
  • Прочие пневмоинструменты
  • Радиаторы отопления
  • Распиловочные станки
  • Решетки для гриля
  • Решетки для конвекторов
  • Садовые ножницы и кусторезы
  • Сенокосилки
  • Системы управления для котлов
  • Скобы, гвозди и штифты
  • Снегоуборщики
  • Строительные фены
  • Строительные электроножницы
  • Счетчики воды
  • Теплоаккумуляторы
  • Тепловые завесы
  • Тепловые насосы
  • Тепловые пушки
  • Теплоноситель
  • Терморегуляторы
  • Топливные блоки и биотопливо
  • Торцовочные пилы
  • Триммеры
  • Тёплый пол
  • Установки для алмазного бурения
  • Фрезеры
  • Цепные электропилы и бензопилы
  • Циркулярные (дисковые) пилы
  • Цифровые бытовые метеостанции
  • Шампуры
  • Штроборезы
  • Шуруповерты
  • Электрические краскопульты
  • Электролобзики
  • Электрорубанки

Выбор, от которого зависит погода в доме: схемы подключения радиаторов отопления

Вы просматриваете раздел Установка, расположенный в большом разделе Радиаторы.

Эффективное подключение радиаторов отопления в частном доме

Чтобы в доме или квартире было тепло, важно правильно подключить радиаторы отопления. Эффективность обусловлена верным выбором схемы подключения.

Есть несколько схем, которыми пользуются для принятия верного решения.

Однотрубная система отопления

Это распространённый вариант отопления, и используется чаще в многоэтажных домах, частном секторе, квартирах — везде возможна эта вариация. Однотрубная разводка доступна и экономична. Тепло идёт от теплоносителя сначала к одному нагревательному прибору, затем к другому, возвращаясь от последнего к входу котла. Обратный стояк отсутствует, потому что вода охлаждается в радиаторе и возвращается к нагревателю.

Плюсы:

  • простой монтаж;
  • небольшой расход материалов.

Минусы:

  • различная температура батарей, которые ближе к нагревателю и поболее далёких от него;
  • подачу тепла нельзя отрегулировать;
  • радиаторы можно подключить только снизу.

К отопительному котлу последовательно присоединяются все радиаторы, выход последнего подходит к входу котла или к стояку в многоэтажном доме. Циркуляция воды происходит за счёт разности температур.

Двухтрубная система

Имеет параллельное подключение: каждый радиатор подключён отдельно к теплоносителю. Два канала трубопровода: подающий и обратный.

Плюсы:

  • температура батарей постоянна;
  • к каждому нагревательному элементу можно подключить терморегулятор и контролировать процесс, изменяя по желанию количество тепла;
  • потери тепла минимальны, прогрев помещения более равномерный.

Минусы:

  • такая комбинация требует вдвое больше материала (труб);
  • большая трудоёмкость предполагает больше затрат.

Используют трубы меньшего диаметра, чем при однотрубной схеме.

Как подключить радиаторы?

Подключить приборы можно различными способами: сбоку, снизу, на искосок.

Нижнее подключение

При всем этом способе трубы в большинстве случаев прокладываются по низу стены либо под полом. Скрытая проводка скорее в дизайнерских целях, чтобы не портить внешний облик помещения.

Фото 1. Схема, показывающая движение теплоносителя через радиатор при нижнем способе подключения к однотрубной системе.

Используется метод для принудительного типа циркуляции воды. В системе нагнетается перепад высот, тепло движется вверх, затем опускается, и на уровне окон расходится по нагревательным элементам.

Плюсы:

  • возможность скрытого монтажа;
  • лёгкость установки;
  • имеется встроенный терморегулятор.

Минусы:

  • значительные теплопотери;
  • необходимость установки воздухоотводчика на каждый радиатор;
  • низкая эффективность.

Сначала к стенам крепят сами батареи, потом к ним подводят и трубы. Внизу находятся два патрубка: для входа и выхода. Пройдя по нагревательному элементу, вода возвращается обратно, в котёл.

Существуют универсальные батареи, с четырьмя отверстиями, их возможно подключить любым способом.

Боковое подключение

Боковое подсоединение называют иначе односторонним, потому что оба патрубка подходят с одной стороны нагревателя. Такое обычно бывает в городских квартирах. Метод эффективен для небольших секций.

Плюсы:

  • довольно эффективное прогревание;
  • несложный монтаж.

Минусы:

  • снижение производительности для больших радиаторов;
  • быстрое засорение дальних секций.

Подключение сбоку может быть двух вариантов:

  • прямое; в данном случае трубы подводятся снизу;
  • угловое; трубы выходят из стены.

Подводящая и отводящая трубы подходят к батарее с одной стороны. В местах соединения желательно установить шаровые краны, которые, по мере надобности, отключают радиатор.

Вам также будет интересно:

По диагонали

Эффективная схема, которая действует при естественной циркуляции воды, но не используется в многоэтажных домах, так как там присутствует принудительная система подачи воды. При диагональном подключении радиатор прогревается равномерно и постепенно сверху донизу. Название происходит от расположения патрубков напротив друг дружку, с угла на угол.

Плюсы:

  • равномерное распределение тепла;
  • максимальная теплоотдача;
  • возможность прогрева больших радиаторов.

Минусы:

  • Трубы подходят с разных сторон, скрыть их сложно.
  • Нужна ровная установка батареи. Трубы подводятся с двух разных сторон: подача воды — сверху, отвод — внизу. Желательна установка вентилей на патрубки, чтобы по мере надобности можно было отсоединить батарею.

Естественная циркуляция воды через батареи

В квартирах индивидуального пользования, частных домах и коттеджах в большинстве случаев используется естественная циркуляция воды. Эта система состоит из следующих элементов:

Фото 2. Схема системы отопления с естественной циркуляцией. Теплоноситель движется по трубам, расположенным под уклоном.

Вода в таком устройстве движется по естественным законам физики, без какого-то принудительного действия. Подогретая жидкость поднимается по стояку и выдавливается холодным потоком из обратки и двигается к радиаторам.

Сначала вода нагревается в котле и течёт по батареям, где отдаёт тепло. Затем по обратному трубопроводу возвращается в котёл уже остывшей и опять нагревается. Кругооборот постоянно повторяется.

Трубопроводы прокладываются с наклоном в сторону движения жидкости.

При установке системы отопления с естественной циркуляцией учитывают некоторые моменты.

  1. Нагревательный котёл устанавливается ниже уровня радиаторов.
  2. Диаметр труб не меньше дюйма, а в некоторых случаях и больше.
  3. Уклон труб примерно 1 см на метр.
  4. Расширительный бачок — необходимый элемент системы.
  5. Минимальная температура воды — 55 °С.
  6. Давление в данном случае небольшое, потому диаметр труб должен быть большим.

При установке трубопровода нужно, чтобы было как можно меньше препятствий для движения теплоносителя: изгибов, поворотов, подъёмов. Выбирается наиболее удачный вариант укладки труб.

Трубы могут быть из различного материала: пластиковые, металлопластиковые, металлические. У каждого вида есть преимущества и недостатки. Например, металлопластик более лёгкий, не требует покраски. Металлические трубы имеют способность нагреваться, что облегчает обогрев комнат.

Подключение радиатора отопления

Принудительная циркуляция

Сам процесс происходит точь-в-точь как и в случае с естественным кругооборотом воды. Отличие исключительно в наличии циркуляционного насоса, который создаёт давление, необходимое для перемещения по трубам воды различной температуры. Принудительная циркуляция используется в больших зданиях, когда не хватает мощности естественного движения.

Эффективное подключение радиаторов отопления в частном доме

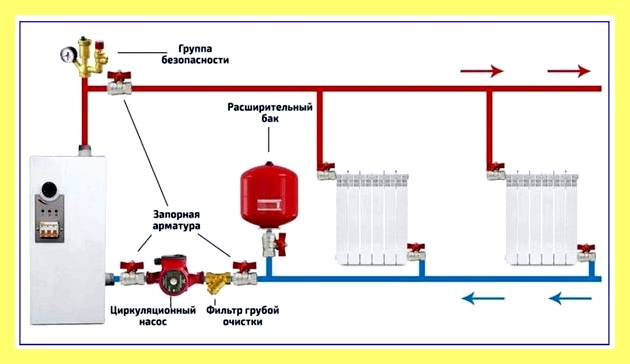

Фото 3. Схема системы отопления с циркуляционным насосом, который обеспечивает движение теплоносителя по трубам.

Подключение всех элементов происходит так же, как и в первом случае. Насос устанавливается к магистральной трубе, ближе к расширительному баку. Его использование повышает эффективность отопления, обогревать можно большую площадь, даже в несколько этажей.

Внимание! Насос не должен работать вхолостую, только при заполненной водой системе! Иначе оборудование выходит из строя!

Полезное видео

Ознакомьтесь с видео, в каком рассматривается эффективность разных способов подключения радиаторов.

Важность выбора схемы отопления

От правильного выбора схемы отопления зависит производительность работы отопительной системы. Погода в доме — важный вопрос!

Во время проектирования рассчитывается подключение радиаторов, удачна расстановка по мощности. У каждой системы есть особенности, которые необходимо учитывать.

Ознакомьтесь с товарами по теме

  • Аккумуляторные отвертки
  • Аксессуары
  • Аксессуары для пневмоинструмента
  • Баки
  • Бензорезы и электрорезы
  • Блоки автоматики
  • Вентиляторы бытовые
  • Вертикуттеры и аэраторы
  • Видеорегистраторы систем видеонаблюдения
  • Внешние аксессуары
  • Водонагреватели
  • Водяные насосы
  • Водяные тепловентиляторы
  • Воздуходувки и садовые пылесосы
  • Воздушные компрессоры
  • Встраиваемые конвекторы
  • Газовые баллоны
  • Газовые конвекторы
  • Газовые обогреватели
  • Газонокосилки
  • Гайковерты
  • Горелки для котлов отопления
  • Готовые комплекты видеонаблюдения
  • Греющий кабель
  • Грили, коптильни, барбекю
  • Двигатели для садовой техники
  • Дрели и строительные миксеры
  • Дровоколы
  • Измельчители садового мусора
  • Инструменты для приготовления
  • Ионизаторы воздуха
  • Камеры видеонаблюдения
  • Камины и печи
  • Клеевые пистолеты
  • Климатизаторы
  • Коллекторные шкафы
  • Комплектующие для кондиционеров
  • Комплектующие для полотенцесушителей
  • Комплектующие для радиаторов и теплых полов
  • Комплектующие для систем видеонаблюдения
  • Кондиционеры
  • Ленточные пилы
  • Малярные установки
  • Мангалы
  • Мини-тракторы
  • Модули управления
  • Мойки ВД
  • Монтажные пилы
  • Мотоблоки и культиваторы
  • Мотопомпы
  • Наборы пневмоинструментов
  • Наборы посуды
  • Навесное оборудование
  • Надставки для котлов
  • Ножи и насадки для газонокосилок
  • Обогреватели
  • Осушители воздуха
  • Отбойные молотки
  • Отопительные котлы
  • Очистители и увлажнители воздуха
  • Перфораторы
  • Пилы сабельные и электроножовки
  • Плиткорезы
  • Пневматические аэрографы, краскопульты, текстурные пистолеты
  • Пневмогайковерты
  • Пневмодрели
  • Пневмозаклепочники
  • Пневмолобзики и пилы
  • Пневмоножницы и пневмоножи
  • Пневмопистолеты
  • Пневмостеплеры
  • Пневмотрещотки
  • Пневмошлифмашины
  • Пневмошуруповерты
  • Полотенцесушители
  • Прочие аксессуары
  • Прочие пневмоинструменты
  • Радиаторы отопления
  • Распиловочные станки
  • Решетки для гриля
  • Решетки для конвекторов
  • Садовые ножницы и кусторезы
  • Сенокосилки
  • Системы управления для котлов
  • Скобы, гвозди и штифты
  • Снегоуборщики
  • Строительные фены
  • Строительные электроножницы
  • Счетчики воды
  • Теплоаккумуляторы
  • Тепловые завесы
  • Тепловые насосы
  • Тепловые пушки
  • Теплоноситель
  • Терморегуляторы
  • Топливные блоки и биотопливо
  • Торцовочные пилы
  • Триммеры
  • Тёплый пол
  • Установки для алмазного бурения
  • Фрезеры
  • Цепные электропилы и бензопилы
  • Циркулярные (дисковые) пилы
  • Цифровые бытовые метеостанции
  • Шампуры
  • Штроборезы
  • Шуруповерты
  • Электрические краскопульты
  • Электролобзики
  • Электрорубанки

Монтаж радиаторов отопления – правила установки и выбора батарей, места монтажа и способы подключения, виды, этапы монтажа

Неотъемлемой частью обустройства автономной системы отопления частного дома является установка батарей. Однако чтобы их эксплуатация была долговечна, безаварийна и обеспечивала комфорт проживания, необходимо учесть несколько важных нюансов. Разберем, каким требованиям СНиП должен подчиняться монтаж радиаторов отопления, каковы основные критерии выбора приборов, как правильно определить место для их установки и способ подключения, какие основные их разновидности встречаются и в чем их особенности, также из каких этапов состоит процедура установки.

Монтаж радиаторов отопления – требования СНиП

Для того, чтобы при эксплуатации прибор отопления выдавал заложенные в него производителем свойства и успешно справлялся со своей функцией, при его установке необходимо учитывать ряд требований СНиП:

  1. Монтаж батарей отопления должен выполняться с зазором до окружающих предметов и конструкций – до стены более 3-5 см, до планки подоконника минимум 5 см, до поверхности пола от 7 до 15 см.
  2. Протяженность корпуса прибора должна составлять от 50 до 75% ширины оконного проема, под которым он располагается.
  3. Для обеспечения лучшей циркуляции нагретого воздуха радиатор устанавливается рядом с дверями или окном.
  4. Оптимальное размещение прибора относительно окна – по центру. Допускается отклонение на 2-3 см.

Совет! Экранирование при помощи фольгированного теплоизоляционного материала области недостаточной толщины стены, рядом с которой установлен радиатор, позволяет снизить теплопотери прибора на 10-15%. Однако далеко не во всех случаях следует устанавливать такую защиту. Например, прогрев стенки под подоконником дает возможность избежать скопления сырости возле окна.

Критерии выбора радиатора – технические параметры, разновидности

Несмотря на то, что главными критериями выбора являются внешний облик, соответствие интерьеру и стоимость, без учета технических параметров правильная, безаварийная и долговечная эксплуатация приборов практически невозможна. Поэтому помимо типа материала и конструкционных особенностей важно учитывать технические характеристики прибора.

Параметры

Чтобы правильно собрать и установить радиаторы отопления, необходимо сначала разобраться с их основными техническими характеристиками:

  • Давление в системе. Материалы и конструкция прибора должны быть рассчитаны не только лишь на рабочий напор, но также возможные гидроудары. Для автономных систем его значение, обычно, не превышает 2-4 атм.
  • Уровень нагрева. Температура выходящего из контура котла теплоносителя не должна превышать допустимый уровень нагрева батареи. В противном случае это приведет и к деформации уплотнителей, и искривлению самого корпуса, что чревато уже разгерметизацией и протечкой. Для частных систем его значение обычно не превышает 90 0 С.
  • Степень чистоты теплоносителя. Различные взвеси и растворенные вещества, присутствующие в теплоносителе, при нагреве/охлаждении способны отлаживаться на стенках радиаторов, сужая их просвет и снижая теплоотдачу. С течением времени это приведет к перерасходу теплоносителя, перегрузки насоса и необходимости замены приборов.

Важно! Часто при проектировании дома в стенах закладываются специальные ниши, в которые можно повесить радиаторы отопления, однако создана такая конструкция должна быть изначально правильно. Это не только лишь габариты и глубина выемки, но также достаточная толщина перегородки, выходящей другой стороной на улицу, во избежание существенных теплопотерь и перерасхода энергоресурсов.

Разновидности

При выборе радиаторов также учитывается материал его корпуса и конструкционные особенности. По данному признаку они разделяются на 6 основных разновидностей:

  • Алюминиевые секционные. Изготавливаются из сплава алюминия с кремнием. Отличаются небольшим весом, эстетичностью, максимальной теплоотдачей и термостойкостью. Однако чувствительны к гидроударам и составу теплоносителя.

  • Биметаллические с силуминовым корпусом и стальной основой – секционные и монолитные. Теплоотдача приближается к алюминиевым аналогам. Достаточно дорогие изделия.
  • Стальные панельные и трубчатые. Универсальны в применении, но не настолько долговечны, как аналоги из чугуна, кроме того, характеризуются недостаточной теплоотдачей.
  • Чугунные секционные. Отличаются дешевизной, стойкостью, прочностью, долговечностью и инерционностью. Недостатки – большой вес, громоздкость.
  • Медные. Пригодны для установки и работы в любых условиях. Минус – очень большая стоимость.
  • Пластиковые. Применимы для систем с небольшим давлением и стабильностью в работе при нагреве не выше 80 0 С.

Наиболее востребованными являются алюминиевые радиаторы, они легки, быстро передают тепло и долговечны – их сборка осуществляется из силуминовых секторов – однако установка в систему автономного отопления сопряжена с необходимостью строго контроля параметров. Это сначала рабочее давление, уровень рН и степень чистоты теплоносителя. В противном случае корпус прибора быстро корродирует, деформируется, трескается и выходит из строя.

Читайте также:
Что лучше выбрать: алюминиевые или биметаллические радиаторы

Места установки и способы подключения

Ввиду того, что основное назначение приборов отопления – минимизация влияния погодных условий на микроклимат помещения, устанавливают их в следующих местах наиболее вероятной утечки тепла:

  1. В подоконной области.
  2. Пространство между оконными проемами.
  3. Стены угловых комнат.
  4. Прихожие, коридоры.
  5. Капитальные стены внутри санузлов, душевых, кладовых и подсобных помещений.

Правила разводки радиатора в процессе установки в систему отопления определяется типом ее сборки – существуют следующие три варианта:

  • Однотрубная. Теплоноситель проходит по системе при помощи одной трубы – последовательно проходя все приборы и возвращаясь обратно в отопительный контур. Преимущество – простое устройство, недостаток – последующие батареи получают меньше тепла, чем предыдущие.
  • Двухтрубная. Существуют две параллельно идущие магистрали – прямая и обратная. Радиаторы подсоединяются к ним обоим и получают одинаковое количество тепла независимо от удаленности в схеме.
  • Коллекторная. Система предполагает подключение отдельных магистралей к каждому прибору.

Современные отопительные батареи зависимо от условий эксплуатации могут подключаться следующими различными способами:

  1. Боковым или односторонним. Подающая магистраль подключается к верхнему входу, обратная – к нижнему одной и той же стороны. Способ характеризуется высокой степенью теплоотдачи. Схема применима при небольшой удаленности приборов от котла, также в мощных системах. Напротив, при большом расстоянии и малом напоре теплоноситель не прогреет большую часть секций радиатора.
  2. Диагональным. Труба с прямой подачей подсоединяется к верху радиатора с одной стороны, обратная – к нижнему выходу – с другой. Способ применим к приборам с корпусом большой протяженности и относится к наиболее эффективным. С его помощью также подключаются батареи в слабых системах.
  3. Нижнее двухстороннее. Обе магистрали – входная и выходная – подключаются к нижним патрубкам, но противоположных сторон. Вариант удобен, когда трубопровод с теплоносителем устанавливается в полу. Однако эффективность такого способ минимальна и теплопотери наибольшие – до 15%.

Видео описание

Видео о том, как подключить радиатор к 2-х-трубной системе отопления:

Полезная информация! Для того, чтобы повесить батарею отопления на стену применяются крюки или кронштейны. Они монтируются на специальную конструкцию при помощи дюбелей или анкеров. Их предельно допустимая нагрузка определяется габаритами и весом прибора.

Читайте также:
Радиаторы отопления для частного дома – разновидности и классы, правила выбора, цены

Этапы монтажа

Установка радиатора задается требованиями СНиП и соответствует следующему алгоритму:

  • Определяется место монтажа, вид и количество крепежных элементов, зависящих от вида, веса и габаритов прибора.
  • Закрепление кронштейнов и крюков.
  • На радиатор монтируются необходимые переходники, арматура, заглушки.
  • Радиатор устанавливается на узлы крепления.
  • К прибору подсоединяются приводящая и отводящая магистраль.
  • Подключается воздухоотводный механизм, например, кран Маевского.
  • Проводится испытание системы.

Некоторые виды современных алюминиевых и биметаллических радиаторов имеют на корпусе защитную пленку – удалять ее лучше по завершении монтажа. Это позволит избежать нечаянного повреждения их поверхности и ухудшения эстетических параметров.

Видео описание

Видео о том, какие основные ошибки можно допустить при монтаже радиаторов отопления:

Читайте также:
Все новое — забытое старое: чугунные батареи для оформления разных интерьеров

Коротко о главном

Выполнять установку батареи необходимо в соответствие с требованиями СНиП. Выбор модели для конкретных условий применения должен происходить при учете параметров работы системы:

  • Давления.
  • Температуры.
  • Состава теплоносителя.

По типу материала и конструкции радиаторы подразделяются на алюминиевые, биметаллические, стальные, чугунные, медные и пластиковые. Подключаться в систему они могут боковым, диагональным и нижним способами. Монтаж радиаторов осуществляется в местах наиболее вероятного проникновения холода в помещение в соответствии с инструкцией и технологией.

#176 Отопление. Батареи. Самый эффективный способ подключения. Распределение тепла.

Схемы подключения радиаторов отопления.

Похожие статьи

Нравится: 3
Оставить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Что будем искать? Например,Человек

Мы в социальных сетях
