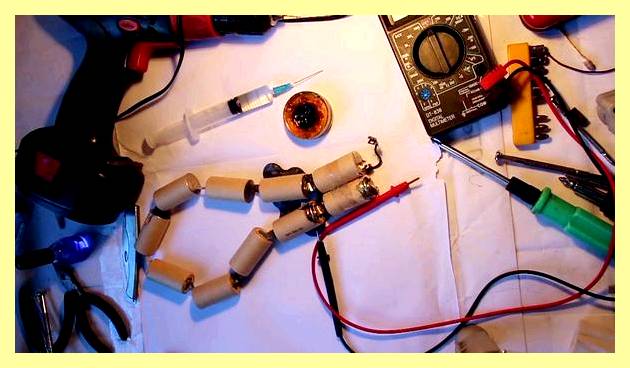

Как перебрать аккумулятор шуруповерта.
Как за 0 руб. восстановить аккумулятор шуруповерта, своими руками!!!
- Похожие статьи

Ссылка на продукт — Тут

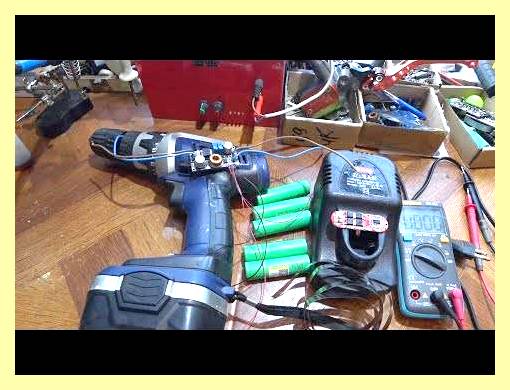

Все для переделки шуруповерта на литий с АлиЭкспресс

Все для переделки шуруповерта с NiCd на Li-Ion с AliExpress. В топике короткое управление и ссылки на все нужные составляющие.

1) Плата BMS защиты

Нужна для защиты аккумов от переразряда, перезаряда, чрезвычайно высочайшего тока и недлинного замыкания (КЗ).

Определяемся с выбором. Если шурик на 12V, покупаем 3S BMS, если на 14V, то 4S BMS. Вообщем рекомендую сразу переделывать на 4S, т.к. и мощность вырастет и будет более много употребляться батарея. Плата BMS в таком случае неотклонима, по другому убьете батарею за пару месяцев! Лучший ток защиты по току 30-40А.

Плата 3S BMS:

Ссылка на продукт — Тут

Более тыщи заказов, отслеживается.

Плата 4S BMS:

Ссылка на продукт (на 30А) — Тут

Ссылка на продукт (на 40А) — Тут

2) Высокотоковые аккумуляторы

Нужны отличные банки с токоотдачей не мене 15А. Совершенно подходят по соотношению стоимость/качество LG HE4 2500mah (желтоватые «бананы»), Самсунг 25R 2500mah, Самсунг 30Q 3000mah и LG HG4 3000mah («шоколадки»). Для шурика пойдут и перепаковки под брендом Liitokala, Varikore и остальные.

LG HG4 3000mah с приваренными контактами — Тут

Очередной вариант с приваренными контактами — Тут

Более нескольких тыщ заказов всюду, обычное качество.

3) Никелевая лента для сварки/пайки

Нужна для соединения аккумов в батарею. Можно использовать и обыденный многожильный провод огромного сечения, но лента лучше. Если будете паять, то берите перфорированную ленту!

Ссылка на продукт — Тут

4) Точечная сварка «на коленке»

Представляет собой два ионистора (суперконденсатора), соединенные параллельно. Заряд высочайший, позволяет сваривать намертво. Брать более 2-ух, по другому заряда не хватит для обычной сварки.

Ссылка на продукт — Тут

5) Стабилизатор питания

Можно испытать заряжать от стандартного зарядного устройства, но с большой толикой вероятности балансировка работать не будет. Данная плата позволяет заряжать фиксированным током до 5А (лучше не превосходить 2А), подключается после выводов стандартной зарядки.

Ссылка на продукт — Тут

6) Минивольтметр 0,28 дюймов

Предназначен для контроля заряда. Просто и комфортно. Устанавливается в батарею.

Ссылка на продукт — Тут

7) Держатели (холдеры) для 18650 банок

Больше дополнительный девайс. Предназначен для защиты банок от КЗ при падениях собранной батареи. Можно просто обмотать банки изолентой, но это наименее накрепко.

Ссылка на продукт — Тут

8) Запасной электродвигатель для шурика

На всякий пожарный. Понадобится просто для припаса. Стоит копейки, около 6 баксов. Есть с шестерней и без нее.

Ссылка на продукт — Тут

9) Качественный припой Kaina

Паять все равно придется, потому используйте наилучший припой всех времен и народов (без шуток). Сам был удивлен, когда попробовал. С флюсом снутри!

Ссылка на товар — ЗДЕСЬ

10) Отдельный балансир

На случай, если кто купил плату БМС без оной. Выравнивает заряд на всех банках.

Ссылка на товар — ЗДЕСЬ

11) Многоштырьковый разъем для отдельной зарядки

На случай, если не устраивает встроенный медленный балансир и планируется зарядка от модельной, типа Аймакс, Айчарджер и прочие. рекомендую вывести и раз в пару месяцев балансировать на такой зарядке. Дополнительно купите заглушку за 50 центов, чтобы грязь туда не попадала! Разъем практически не выступает за границы корпуса.

Ссылка на товар — ЗДЕСЬ

Пока на этом заканчиваю. Если тема будет интересна, в следующем топике расскажу как все это соединить воедино, плюс пару лайфхаков использования, 😉

Еще интересное:

Еще одна автоподборка ЗДЕСЬ

Предыдущие подборки ЗДЕСЬ, ЗДЕСЬи ЗДЕСЬ

Еще одна интересная подборка ЗДЕСЬ и ЗДЕСЬ

Либо смотрите в моем профиле ЗДЕСЬ

Первая часть насадок для электроинструмента ЗДЕСЬ

Вторая часть насадок для электроинструмента ЗДЕСЬ

Треть насадок для электроинструмента ЗДЕСЬ

Больше интересных товаров по выгодным ценам смотрите в группе GOODSFM

Автор не входит в состав редакции iXBT.com (подробнее »)

Об авторе

По вопросам сотрудничества обращайтесь e-mail: waldemarriks@gmail.com

Лучшие материалы:

Автор Waldemarik ПА Рейтинг +2140.50
Блог Подборки товаров с Aliexpress и не только лишь 1210 3143 RSS Вступить Подписаться
Не упускай интересное! Подпишись на нас в ВК и Telegram.

Пожаловаться на комментарий

48 комментариев

Добавить комментарий

Интересная тема. Но мне попроще надо решить. Вот у меня дрефний никд Да 18 эр от интерскол, скорость уже токо одна но все ещё жив скоко лет никто не помнит. А есть новый и самый дорогой литиевый и тоже Интерскольный 18вольтовый. Жгет аккумы на раз. Уже три сжёг, уже скок порывался выкинуть, но вот купил задешево четвёртый аккум, крутит но мрет быстро. Фишка в том что ставишь заряжать, а он гад через минут 5 типа зарядил и отрубает. Надо все перебрать, но там акк мелкий компактный…

делай небольшой акк на 2Амперчаса (4банки), хватит заглазно
Очень актуально! Буду с нетерпением ждать продолжения темы!
А этот набор подойдёт для переделки робота-пылесоса с NiMh на литий?
да, по токам только подогнать.
Как встроенная зарядка пылесоса поймёт, когда аккумулятор заряжен?

Григорий Епифановских
13 августа 2023, 03:17
↓
НОВ

не вздумай заряжать аккумуляторы данной платой(стабилизатор питания), взорвёшь.
почему? ведь можно установить требуемый ток заряда.

Ответ Григорий Епифановских на комментарий

Вы можете просто объяснить и аргументировать? Например мне, как человеку, который только узнает об этом, интересны подобные нюансы.

Перегрев аккумуляторов.плата была полуисправная.поставил другую всё заработало,16,8в.0.4а.

Не знаю что было у вас, я себе и двум друзьям переделал шурики, и использовал эти стабилизаторы, выставлял необходимую силу ток и напряжение, все без проблем. Может вы не правильно настроили силу тока или у вас аккумуляторы были не силовые.

Да не зависит там от типа химии, просто местный тролль-минусатор зарегистрировался и хотел потроллить. Пускай веселится, 🙂
PS, вообще все аккумы на основе лития заряжаются по алгоритму CC/CV и можно заряжать их от чего угодно, главное обеспечить стабилизацию напряжения на 4,2V и ограничить силу тока, потому как высокотоковые банки (на основе марганцевой химии), имея низкое внутреннее сопротивление, способны принять под 10-12А вначале заряда. Само собой это чревато быстрым износом, перегревами и пробоями сепаратора
PPS, платки рабочие, кто не хочет заморачиваться с ними, покупайте сетевой блок питания со стабилизацией, например, этот (http://ali.ski/94u4uQ). Я забыл в топик добавить. Там два индикатора, останется только к БМС’ке подцепить…

1001 статья в рунете на данную тему

А не проще или дешевле купить шурик с литий-ионовыми АКБ, чем таким геморроем заниматься. Тут одной приблуды на два шурика по деньгам потянет, а еще е… ться сколько. Эта плата сгорит и все другое коту под хвост. Истинно, это занятие для мазохистов.

Ты рыбакам расскажи, что рыбу дешевле в магазине купить)))

Рыбаки хоть удовольствие от этого получают, а тут удовольствие сомнительное, хотя кому-то и кобыла невеста.

ну это вы батенька глубоко загнули, и видимо совсем не в теме
Хорошии шурик начинается от 7-8 тыс р
причем хороших у каких в теле Ни кадмии на руках воз и маленькая телега
и даже очень хороших — в раионе 10-15 тыс р за шурик
стоимость платы на али ноне в раионе 150-200 р
акумы да тоже не особливо и дорого
я, например, имея в хозяистве два шурика — старый NiCa
и новый — но уже спалившии за несколько лет пару акумов Li Ion
взял просто — разобрал пропавшие от Li вытащил банки — прозвонил
выбрал 4 штуки добрых — спаял плату и имею в хозяистве 2 шурика оба Li Ion
c общими затратами — в раионе 350 р -500 р на плату и бп для Liion
причем переделанный шурик Макита — краине живучии аппарат с огромным мех запасом деталей

Guralchik Guralchikov
15 августа 2023, 06:11
↓
НОВ

Не занимайтесь всей этой мутотнёй. Литиевые аккумуляторы обладают изъяном, который вы не способны исправить. Они плохо отдают и принимают электрический ток. В отличие от никель кадмиевых и никель металлгдритных. Когда вы пытетесь выиграть в энергоёмкости вы, существенно, теряете в мощности и безопасности.

Бред. Загуглите высокотоковые аккумуляторы 18650

Никель-кадмиевые аккумуляторы обладают эффектом памяти.
перед очередной зарядкой их надо разрядить по максимуму,
иначе они быстро теряют емкость.
Именно это и происходит в 99% случаев в быту, т.к. обычно
никто не заморачивается разряжать их полностью
перед тем, как ставить на зарядку.
я не говорю о профессионалах,
которые только и делают, что работают целый день шуруповертом.
В стоге батареи не отрабатывают свой ресурс.
Литиевые лишены этого недостатка.
А описанный способ переделки по цене
приблизительно соответствует новой Ni-Cd батарее/

есть разные литиевые аккумуляторы. правильно говорите, самые популярные отдают ток хорошо в среднем 0,5-1С (С — емкость самого аккумулятора), но есть те же литиевые аккумуляторы с токоотдачей в 5-10 и даже 20-30С, например аккумулятор в 3000 мАч может отдавать 30 А или до 90 А кратковременно

Сколько аккумуляторов нужно и как всё это собрать?

Вопрос такой, а разве можно ионисторами сварку делать, у них же токоотдача не моментальная из-за высокого внутреннего сопротивления

Сваривать спокойно можно от акка бесперебойника. Я цеплял кабель в 2.5 квадрата.
Потренироваться лишь на ненужном и вперед 🙂
—
Авто акк не нужно, там дури — все прожигает 🙂

Сначала статьи было описано что 12 В лучше переделать под 14 В, не сгорит ли двигатель шуруповерта от 16,8 В? Или имелось ввиду к 3-м аккумуляторам ставить плату 4S BMS?

Здравствуйте! Я в электрике дилетант, но любопытство победило. Перевел самостоятельно шурика на литий. Шурик работает. Но, образовалась проблема: я дождался, когда аккумулятор перестал тянуть, но еще крутит, на холостых. Решил зарядить. Вставил в гнездо(как на вашем видео) зарядник, купленный специально, по параметрам, для зарядки лития, индикатор горит зеленым цветом. Т.е. зарядка не идет. Может плата ВМС не пропускает? Я подумал, а не припаять ли зарядные провода непосредственно к аккумуляторам, минуя плату ВМС? Что можете посоветовать?

с чего ты взял что там индикатор вообще что то обозначает кроме того что устройство вставлено в розетку? Или может он наоборот должен тухнуть? Как вариант (в теории) перепутан + и — на зарядку. Но не уверен что это должно вызвать такой эффект.

попробуй просто оставить на зарядке на пол часа и убедиться наверняка что не заряжает.

Ответ 1051637458224293@facebook на комментарий

с чего ты взял что там индикатор вообще что то обозначает кроме того что устройство вставлено в розетку? Или может он наоборот должен тухнуть? Как вариант (в теории) перепутан + и — на зарядку. Но не уверен что это должно вызвать такой эффект.

Электрик раскрыл СЕКРЕТ, КАК ВОССТАНОВИТЬ ЁМКОСТЬ аккумулятора ШУРУПОВЁРТА за ДВЕ минуты #28

Ответ 1051637458224293@facebook на комментарий

попробуй просто оставить на зарядке на пол часа и убедиться наверняка что не заряжает.

У меня еще есть один шуруповерт на литии, с аналогичной зарядкой(фабричный). Я пробовал заряжать этой зарядкой- так же горит зеленый индикатор. А когда подзаряжаю фабричный аккумулятор, то оба горят красным цветом. Другими словами, зарядник исправен, не идет зарядка на аккумулятор моей сборки.

Всё-таки проверить полярность не помешает. Зарядка точно 12.6 вольт выдает?

Шуруповерт, который я перевел на литий BORT 14.4 Вольт. Связка из 4-х аккумуляторов Liitokala, батарея HG2, 18650, 3000 мА·ч, с непрерывной разгрузкой 30 А. + 4-шлейфный модуль защиты 4S 40A BMS, защитная плата для зарядки литий-ионных батарей 18650, с балансиром, для двигателя перфоратора, 14,8 В/16,8 В + зарядка, AC 100-240V DC 16,8 V 1A 1000MA для 18650 литиевая батарея. Токи и на выходе с аккумуляторной связки и на заряднике 16.8V. Естественно, веред тем как обратиться сюда, я вместе с нашим электриком, сделал все замеры тестером, но ни к какому заключению не пришли.

Самоизоляция. Все дома сидят. Ни кто не читает сообщения. Реально, помочь впадлу?
А что не так? Полностью заряж. батареи и будут давать 16,8В…
Заряд не идет.
Куда не идёт? Всё заряжено, 16,8 Вольт потолок…

В своём первом посте я описал проблему. Щас повторю: Здравствуйте! Я в электрике дилетант, но любопытство победило. Перевел самостоятельно шурика на литий. Шурик работает. Но, образовалась проблема: я дождался, когда аккумулятор перестал тянуть, но еще крутит, на холостых. Решил зарядить. Вставил в гнездо(как на вашем видео) зарядник, купленный специально, по параметрам, для зарядки лития, индикатор горит зеленым цветом. Т.е. зарядка не идет. Может плата ВМС не пропускает? Я подумал, а не припаять ли зарядные провода непосредственно к аккумуляторам, минуя плату ВМС? Что можете посоветовать?

Сколько на выходе без подключения блока питания?

Сегодня, совместно с электриком разобрали аккум и сделали замеры. Оказалось: были неправильно припаяны провода к гнезду зарядки.

Спасибо за отклик. Перепаял гнездо для зарядки, все заработало. Ура!

Такая история приключилась (цитирую с другого форума):
«Приключилась такая история: есть такой AlexGyver, у которого на сайте висят шуруповерты. Один был куплен более одного года назад, емнип. 12-вольтовая модель. Всё устраивало.
Но понадобилось что-то помощнее, и заказал такую же модель, но уже на 16,8 В (брал с двумя батарейными блоками). Приходит посылка. Далее по порядку:
1. Поставил на зарядку. Померил напряжение сначала зарядки (на клеммах батарейки) — 16 В или 15,9 В.
2. После окончания зарядки на первой батарейке напряжение 16,04 В, на второй — 15,8 В.
По ощущениям, новый шурик крутит хуже старого 12-вольтового. Сейчас ремонт делаю. Приходится замешивать штукатурку по 5 кг сухой смеси за один раз. Я бы сказал, для проверки качества батареек самое то. На 12-вольтовом есть аж три батарейки, одна из которых явный лидер по выносливости.
Что хотел спросить. Какие напряжения должны быть у 16,8-вольтовой батарейки при зарядке и после окончания цикла заряда (скажем, через 15 минут)?
Стоит открывать спор и требовать каких-то компенсаций? Я как-то больше возлагал надежд на этот шурик и слегка разочарован покупкой. Возможно ли, что это всё из-за штатного зарядного блока? Где-то через пару дней должно приехать ЗУ IMAX B6. На него последняя надежда.
Был бы рад вашим соображениям.
зы: у 12 в шурика батарейка состоит из трёх 18650, у 16,8 — из четырёх. Просто для справки.»
зызы: приехал ИМАКС Б6. Зараза эта не даёт заряжать как надо. Надеюсь, это я просто не до конца разобрался с этим ЗУ.

Вот че б мы делали без Алиэкспресса? )))

Ответ Рукастый на комментарий

По ощущениям, новый шурик крутит хуже старого 12-вольтового.

При чем тут ощущения? Крутящие моменты у них какие (нового и старого девайсов)?

всем привет. Не подскажете вольтметр как можно подключить чтобы он не светился всегда? Ток измерительной части 0,6мА, а ток подсветки 15мА, пока на ум ничего кроме механического выключателя не идет… но это как то…

про наборы писали? продают уже давно в москве и минске: http://www.romstore.ru/index.php?route=product/category&path=90_94
на 12в = 1000 рублей

На Хенди кам 2 в 1заменил на литий +BMS зарядка родная в работе чуть теплая. Подвела одна банка из-за внутреннего обрыва

Есть 2 одинаковых шурика. Метабо BS 12. Старенькие, но рабочие и прослужат еще. Остался последний из 4х работающий аккум. Новых не продают. Даже в Китае нет. Очень понравился этот материал. Заказал набор пока для переделки 1го аккума. Если все будет норм, то закажу еще. Автор, тема нужная, кто бы чего не говорил. Но материала о том, как все собрать, не последовало. Напишите пожалуйста. Я хоть знаком с паяльником с детства, но не хотелось бы чего-нибудь испортить.

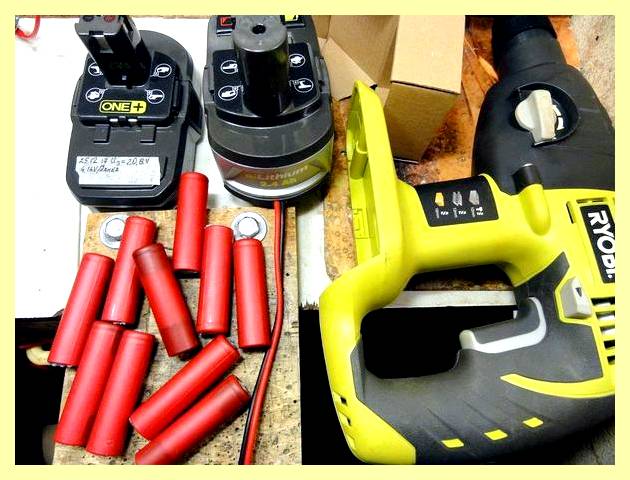

Как собрать недорогую батарею 6 А·ч для шуруповёрта Ryobi из запчастей с Aliexpress (инструкция)

В этом обзоре я расскажу, как за небольшую сумму можно собрать полноценный 6Ah аккумулятор для техники Ryobi (по этой инструкции можно собрать аккумулятор для любого аккумуляторного инструмента от практически любого производителя). Плюсом такого метода конечно является цена, ремонтопригодность и уверенность что на выходе мы получаем аккумулятор с честными характеристиками. А вот минусом будет то, что придется поработать руками, также для сборки нужны подходящие инструменты. Но у меня есть и инструменты, и руки. Поэтому смело заказываем все необходимые запчасти, и приступаем к сборке.

Что нам понадобится для сборки:

Корпус батареи с платой BMS (Выбираем подходящую под своего производителя)
Аккумуляторы формата 18650. Тут каждый выбирает свой предпочитаемый вариант. У меня, например, был запас так называемых «шоколадок» Liitokala HG2, поэтому я использовала их. В моём случае потребуется 10шт аккумуляторов.
Около метра медного провода. Я купила медный провод электрический ПВС 2х2.5 и сняв наружную изоляцию разделила его. (это самый простой способ получить провод подходящего сечения по доступной цене)
Никелевая лента (полоса) для точечной сварки (у меня она уже была в запасе)

Инструменты необходимые для сборки:

Паяльник, припой, кислота паяльная
Точечный сварочный аппарат
Нож, пассатижи, отвертка
Мультиметр для проверки

Еще желательно иметь более-менее прямые руки и коврик для пайки, чтобы не испортить стол. Про вытяжку, хороший свет и приятную музыку говорить не буду. Тут каждый сам обустраивает своё рабочее место по своим потребностям.

Начну с корпуса для батареи. Его я заказала на Aliexpress. Покупала самый доступный по цене вариант (к сожалению, без минусов не обошлось). Комплект пришедший из Китая состоит из корпуса батареи, корпуса для правильной сборки аккумуляторов, платы BMS. Еще были несколько кусочков никелевой ленты и шурупы, но они на фото не попали:

Рассмотрим плату BMS.

Изготовлена она очень качественно. Есть нанесенное название RYO-P108. Ревизия 7 от 2023.08.22. Как можно заметить, плата построена на четырёх транзисторах qn3107-836-12k (datasheet) Также с обратной стороны есть термопара за контролем температуры батарей. В идеале её при сборке нужно будет намазать термопастой (но я естественно забыла это сделать)

Из минусов я бы отметила отсутствие инструкции по сборке в описании лота у продавца. Но в принципе по самой плате всё понятно, куда что подключать. Поэтому приступаем к сборке.

Сперва нужно протестировать и собрать вместе 10 аккумуляторов 18650 подходящих по ёмкости. Разместить их в рамку и спаять при помощи контактной сварки (можно это делать и паяльником, но литий не любит излишний нагрев). 20 минут работы и сборка готова:

Затем подготавливаем провода и распаиваем их на BMS плате. Тут конечно работы чуток побольше. Но за час я справилась. Дольше всего времени занимает подгонка проводов, и их подготовка к пайке (аккуратно снять изоляцию, залудить, проложить, припаять)

Готовая плата с аккумуляторами выглядит вот так:

Теперь нужно проверить плату на работоспособность. ДО полной сборки. Проверяем мультиметром наличие напряжение на контактах, затем можно аккуратно подключить заготовку к инструменту и проверить на работу под нагрузкой. А затем так же аккуратно, подключить к зарядному устройству и проверить на зарядку. Если всё прошло успешно, можно делать окончательную сборку. Прикручиваем все винты, вставляем плату с батареями в корпус, закручиваем.

Вот так выглядит готовая батарея. Внешне конечно не оригинал, это заметно по общему виду и полному отсутствию каких-либо наклеек. Но нам надо ехать, а не шашечки.

Ну и теперь можно испытать батарею на инструменте. Сперва вставляем батарею в фонарик. Если что пойдет не так, в худшем случае я отделаюсь просто заменой лампочки. Но как можно увидеть, всё работает именно потому что нужно. Фонарик правда стал очень тяжёлым и по развесовке не очень удобным:

Ну после фонарика можно уже проверить батарею на шуруповёрте. У меня это Ryobi R18DD5-220S. Вставляем батарею, убеждаемся, что она подходит как родная. Всё крутится хорошо. Как вхолостую, так и под нагрузкой. Я попробовала закрутить пару длинных саморезов в доску, даже под нагрузкой нет потери мощности.

Правда и тут очень сильно поменялся общий вес и центр масс. Работать с тяжёлым аккумулятором сложнее.

Заключение:

Если посмотреть цены на оригинальные батареи Ryobi 5-6Ah, то на сегодня в среднем это около 100-110$. Мой же комплект для сборки обошелся мне в гораздо меньшую сумму. Корпус и плату BMS я купила за 13$, а 10 штук аккумуляторов 18650 Liitokala HG2 я покупала за 20$. Ну допустим еще пару долларов можно добавить за провод и никелевую ленту. Итого получаем 35$. Получается, что мой вариант дешевле оригинала почти в 4 раза. При всем этом, в случае если аккумуляторы выйдут из строя, я смогу отремонтировать батарею всего лишь по цене аккумуляторов. Единственный минус, о котором я упомянула выше, это кнопка индикации заряда в торце аккумулятора. В моём случае она не работает. Кнопка снаружи просто не достает до кнопки на плате. Можно конечно попробовать её переделать, но, честно говоря, не очень хочется разбирать батарею, ну и мне кажется, что проверка заряда по этому индикатору не работает корректно. В любом случае батарею мы ставим на зарядку, когда видим, что инструмент потерял мощность. А потому что у меня есть несколько оригинальных аккумуляторов, потеря заряда на одном единственном, не проблема. Пока один заряжается, могу использовать другой.

Кстати вточности такие же корпуса с платой можно купить на Aliexpress и на другие шуруповерты, хоть на Dewalt, хоть на Milwaukee, хоть на Hilda. Ищем их на Aliexpress по запросу «Название» battery case. Обычно в данном случае среди десятков вариантов, всегда найдется именно то, что нам нужно.

Замена элементов в аккумуляторной батарее шуруповёрта своими руками

Здравствуйте!
Предлагаю Вашему вниманию обзор с пошаговой инструкцией по замене элементов в аккумуляторной батарее шуруповёрта.
В обзоре немного текста, чуть больше фотоматериала, также ответ на вопрос: «Какова ёмкость китайских аккумуляторов на 2500 мА/ч?».

Заитрересовавшихся прошу заходить…
Есть у меня такой недорогой шуруповёрт Roteri RCD-14.4, который служит уже пару лет, но с течением времени заряда аккумулятора стало хватать всё в меньшей и меньшей степени. Поиски подходящего аккумулятора в магазинах ни к чему не привели. Поэтому было решено заказать аккумуляторные элементы и заменить их самостоятельно.
Разобрав аккумуляторную батарею представилось обзору следующее:Батарея состоит из 12 элементов SC Ni-Cd.
Решено, заказано, получено:

Для проверки работоспособности всех элементов, также для контроля ёмкости, было использовано зарядное устройство La Crosse RS-700, обзор которого я уже делал здесь.
По габаритам эти аккумуляторы невозможно штатно установить в зарядное устройство, поэтому для обеспечения контакта с устройством были использованы аккумуляторы типа АА с изолентой на одном конце, а к обозреваемым аккумуляторным элементам были припаяны провода:Само зарядное устройство было переведено в режим ТЕСТ, и так 3 раза, вот что из этого получилось:Итак, из 12 аккумуляторов 3 оказались неисправными (реальная ёмкость около 100 мА/ч), у остальных ёмкость оказалась в диапазоне от 900мА/ч до 1500 мА/ч, никак не 2500 мА/ч. Это ответ на вопрос, заданный в «топике».
Пришлось писать продавцу рекламацию, в ответ продавец предложил прислать бесплатно 4 таких же аккумулятора. Я согласился. Посылка дошла. Сейчас все 4 аккумулятора оказались работоспособными со схожей с другими ёмкостью.
Приступаем к замене элементов:

Для лужения лепестков использовался флюс ЛТИ-120, обычной канифолью не лудилось. Паять лучше на «минусовой» стороне аккумулятора, т.к. корпус аккумулятора является «минусом» и если произойдёт нарушение изоляции в месте пайки, то ни к чему не приведёт. В конце вся батарея была плотно зафиксирована скотчем и установлена в корпус:

Проверка работы шуруповёрта показала, что 600 рублей потрачены не зря!

На сём разрешите откланяться, и да, прошу не скупиться нажимать на «Обзор понравился», т.к. это является стимулом для написания новых обзоров 🙂

Планирую купить +92 Добавить в избранное Обзор понравился +117 +259

11 июля 2023, 17:14
автор: Tuapsinets
просмотры: 176838

Содержание

Все для переделки шуруповерта на литий с АлиЭкспресс

1) Плата BMS защиты

2) Высокотоковые аккумуляторы

3) Никелевая лента для сварки/пайки

4) Точечная сварка «на коленке»

5) Стабилизатор питания

6) Минивольтметр 0,28 дюймов

7) Держатели (холдеры) для 18650 банок

8) Запасной электродвигатель для шурика

9) Качественный припой Kaina

10) Отдельный балансир

11) Многоштырьковый разъем для отдельной зарядки

Еще интересное:

Об авторе

Пожаловаться на комментарий

48 комментариев

Добавить комментарий

Электрик раскрыл СЕКРЕТ, КАК ВОССТАНОВИТЬ ЁМКОСТЬ аккумулятора ШУРУПОВЁРТА за ДВЕ минуты #28

Как собрать недорогую батарею 6 А·ч для шуруповёрта Ryobi из запчастей с Aliexpress (инструкция)

Замена элементов в аккумуляторной батарее шуруповёрта своими руками

Как перебрать аккумулятор шуруповерта.

Как за 0 руб. восстановить аккумулятор шуруповерта, своими руками!!!

Похожие статьи
