как работает генератор простыми словами

На практике, обычно выбирают среднее значение, предполагая, что нагрузка не будет максимальной.

Самодельный асинхронный генератор

Для питания бытовых устройств и промышленного оборудования необходим источник электроэнергии. Выработать электрический ток возможно несколькими способами. Но наиболее перспективным и экономически выгодным, на сегодняшний день, является генерация тока электрическими машинами. Самым простым в изготовлении, дешёвым и надёжным в эксплуатации оказался асинхронный генератор, вырабатывающий львиную долю потребляемой нами электроэнергии.

Применение электрических машин этого типа продиктовано их преимуществами. Асинхронные электрогенераторы, в отличие от синхронных генераторов, обеспечивают:

  • более высокую степень надёжности;
  • длительный срок эксплуатации;
  • экономичность;
  • минимальные затраты на обслуживание.

Эти и другие свойства асинхронных генераторов заложены в их конструкции.

Устройство и принцип работы

Главными рабочими частями асинхронного генератора является ротор (подвижная деталь) и статор (неподвижный). На рисунке 1 ротор расположен справа, а статор слева. Обратите внимание на устройство ротора. На нём не видно обмоток из медной проволоки. На самом деле обмотки существуют, но они состоят из алюминиевых стержней короткозамкнутых на кольца, расположенные с двух сторон.

На фото стержни видны в виде косых линий.

Конструкция короткозамкнутых обмоток образует, так называемую, «беличью клетку». Пространство внутри этой клетки заполнено стальными пластинами. Если быть точным, то алюминиевые стержни впрессовываются в пазы, проделанные в сердечнике ротора.

Асинхронная машина, устройство которой описано выше, называется генератором с короткозамкнутым ротором. Тот, кто знаком с конструкцией асинхронного электродвигателя наверняка заметил схожесть в строении этих двух машин. По сути дела они ничем не отличаются, так как асинхронный генератор и короткозамкнутый электродвигатель практически идентичны, за исключением дополнительных конденсаторов возбуждения, используемых в генераторном режиме.

Ротор расположен на валу, который сидит на подшипниках, зажимаемых с двух сторон крышками. Вся конструкция защищена металлическим корпусом. Генераторы средней и большой мощности требуют охлаждения, поэтому на валу дополнительно устанавливается вентилятор, а сам корпус делают ребристым (см. рис. 2).

Электрогенератор устройство и принцип действия

Принцип действия

По определению, генератором является устройство, преобразующее механическую энергию в электрический ток. При этом не имеет значения, какая энергия используется для вращения ротора: ветровая, потенциальная энергия воды или же внутренняя энергия, преобразуемая турбиной либо ДВС в механическую.

В результате вращения ротора магнитные силовые линии, образованные остаточной намагниченностью стальных пластин, пересекают обмотки статора. В катушках образуется ЭДС, которая, при подсоединении активных нагрузок, приводит к образованию тока в их цепях.

При этом важно, чтобы синхронная скорость вращения вала немного (примерно на 2 – 10%) превышала синхронную частоту переменного тока (задаётся количеством полюсов статора). Другими словами, необходимо обеспечить асинхронность (несовпадение) частоты вращения на величину скольжения ротора.

Следует заметить, что полученный таким образом ток будет небольшим. Чтобы повысить выходную мощность необходимо увеличить магнитную индукцию. Добиваются повышения КПД устройства путём подключения конденсаторов к выводам катушек статора.

На рисунке 3 изображена схема сварочного асинхронного альтернатора с конденсаторным возбуждением (левая часть схемы). Обратите внимание на то, что конденсаторы возбуждения подключены по схеме треугольника. Правая часть рисунка – собственно схема самого инверторного сварочного аппарата.

Существуют и другие, более сложные схемы возбуждения, например, с применением катушек индуктивности и батареи конденсаторов. Пример такой схемы показан на рисунке 4.

Отличие от синхронного генератора

Главное отличие синхронного альтернатора от асинхронного генератора в конструкции ротора. В синхронной машине ротор состоит из проволочных обмоток. Для создания магнитной индукции используется автономный источник питания (часто дополнительный маломощный генератор постоянного тока, расположенный на одной оси с ротором).

Преимущество синхронного генератора в том, что он генерирует более качественный ток и легко синхронизируется с другими альтернаторами подобного типа. Однако синхронные альтернаторы более чувствительны к перегрузкам и КЗ. Они дороже от своих асинхронных собратьев и требовательнее в обслуживании – необходимо следить за состоянием щёток.

Коэффициент гармоник или клирфактор асинхронных генераторов ниже, чем у синхронных альтернаторов. То есть они вырабатывают практически чистую электроэнергию. На таких токах устойчивее работают:

  • ИБП;
  • регулируемые зарядные устройства;
  • современные телевизионные приёмники.

Асинхронные генераторы обеспечивают уверенный запуск электромоторов, требующих больших пусковых токов. По этому показателю они, фактически, не уступают синхронным машинам. У них меньше реактивных нагрузок, что положительно сказывается на тепловом режиме, так как меньше энергии расходуется на реактивную мощность. У асинхронного альтернатора лучшая стабильность выходной частоты на разных скоростях вращения ротора.

Классификация

Генераторы короткозамкнутого типа получили наибольшее распространение, ввиду простоты их конструкции. Однако существуют и другие типы асинхронных машин: альтернаторы с фазным ротором и устройства, с применением постоянных магнитов, образующих цепь возбуждения.

На рисунке 5 для сравнения показаны два типа генераторов: слева на базе асинхронного двигателя с короткозамкнутым ротором, а справа – асинхронная машина на базе АД с фазным ротором. Даже при беглом взгляде на схематические изображения видно усложнённую конструкцию фазного ротора. Привлекает внимание наличие контактных колец (4) и механизма щёткодержателей (5). Цифрой 3 обозначены пазы для проволочной обмотки, на которую необходимо подать ток для её возбуждения.

Наличие обмоток возбуждения в роторе асинхронного генератора повышает качество генерируемого электрического тока, однако при этом теряются такие достоинства как простота и надёжность. Поэтому такие устройства используются в качестве источника автономного питания только в тех сферах, где без них трудно обойтись. Постоянные магниты в роторах применяют в основном для производства маломощных генераторов.

Область применения

Наиболее часто встречается применение генераторных установок с короткозамкнутым ротором. Они недорогие, практически не нуждаются в обслуживании. Устройства, оборудованные пусковыми конденсаторами, обладают приличными показателями КПД.

Асинхронные альтернаторы часто используют в качестве автономного или резервного источника питания. С ними работают переносные бензиновые генераторы, их используют для мощных мобильных и стационарных дизельных генераторов.

Альтернаторы с трёхфазной обмоткой уверенно запускают трехфазный электродвигатель, поэтому часто используются в промышленных энергоустановках. Они также могут питать оборудование в однофазных сетях. Двухфазный режим позволяет экономить топливо ДВС, так как незадействованные обмотки находятся в режиме холостого хода.

Сфера применения довольно обширная:

  • транспортная промышленность;
  • сельское хозяйство;
  • бытовая сфера;
  • медицинские учреждения;

Асинхронные альтернаторы удобны для сооружения локальных ветровых и гидравлических электростанций.

Асинхронный генератор своими руками

Оговоримся сразу: речь пойдёт не об изготовлении генератора с нуля, а о переделывании асинхронного двигателя в альтернатор. Некоторые умельцы используют готовый статор от мотора и экспериментируют с ротором. Идея состоит в том, чтобы с помощью неодимовых магнитов сделать полюса ротора. Примерно так может выглядеть заготовка с наклеенными магнитиками (см. рис. 6):

Вы наклеиваете магниты на специально выточенную заготовку, посаженную на валу электродвигателя, соблюдая их полярность и угол сдвига. Для этого потребуется не менее 128 магнитиков.

Готовую конструкцию необходимо подогнать к статору и при этом обеспечить минимальный зазор между зубцами и магнитными полюсами изготовленного ротора. Поскольку магнитики плоские, придётся их шлифовать или обтачивать, при этом постоянно охлаждая конструкцию, так как неодим теряет свои магнитные свойства при высокой температуре. Если вы сделаете всё правильно – генератор заработает.

Проблема состоит в том, что в кустарных условиях очень сложно изготовить идеальный ротор. Но если у вас есть токарный станок и вы готовы потратить несколько недель на подгонку и доработки – можете поэкспериментировать.

Я предлагаю более практичный вариант – превращение асинхронного двигателя в генератор (смотрите видео ниже). Для этого вам понадобится электромотор с подходящей мощностью и приемлемой частотой вращения ротора. Мощность двигателя должна быть минимум на 50% выше от требуемой мощности альтернатора. Если такой электромотор есть в вашем распоряжении – приступайте к переработке.

В противном случае лучше купить готовый генератор.

Для переработки вам потребуется 3 конденсатора марки КБГ-МН, МБГО, МБГТ (можно брать другие марки, но не электролитические). Конденсаторы подбирайте на напряжение не менее 600 В (для трёхфазного двигателя). Реактивная мощность генератора Q связанная с емкостью конденсатора следующей зависимостью: Q = 0,314·U 2 ·C·10 -6 .

При увеличении нагрузки возрастает реактивная мощность, а значит, для поддержания стабильного напряжения U необходимо увеличивать ёмкость конденсаторов, добавляя новые ёмкости путём коммутации.

Видео: делаем асинхронный генератор из однофазного двигателя – Часть 1
https://www.youtube.com/watch?v=ZQO5S9F72CQ

Автоэлектрик раскрыл все секреты работы генератора и его неисправности!!!

Часть 2
https://www.youtube.com/watch?v=nDCdADUZghs

Часть 3
https://www.youtube.com/watch?v=6M_w1b2xyM8

Часть 4
https://www.youtube.com/watch?v=CONHg7p-IYE

Часть 5
https://www.youtube.com/watch?v=z2YSqVh1vM8

Часть 6
https://www.youtube.com/watch?v=FNU83kOeSbA

Для упрощения подбора конденсаторов воспользуйтесь таблицей:

Мощность альтернатора (кВт-А) Ёмкость конденсатора (мкФ) на холостом ходу Ёмкость конденсатора (мкФ) при средней нагрузке Ёмкость конденсатора (мкФ) при полной нагрузке
2 28 36 60
3,5 45 56 100
5 60 75 138

На практике, обычно выбирают среднее значение, предполагая, что нагрузка не будет максимальной.

Подобрав параметры конденсаторов, подключите их к выводам обмоток статора так, как показано на схеме (рис. 7). Генератор готов.

Советы по эксплуатации

Асинхронный генератор не требует особого ухода. Его обслуживание заключается в контроле состояния подшипников. На номинальных режимах устройство способно работать годами без вмешательства оператора.

Слабое звено – конденсаторы. Они могут выходить из строя, особенно тогда, когда их номиналы неправильно подобраны.

При работе генератор нагревается. Если вы часто подключаете повышенные нагрузки – следите за температурой устройства или позаботьтесь о дополнительном охлаждении.

Список использованной литературы

  • Кацман М.М. «Электрические машины» 2023
  • А.А. Усольцев «Электрические машины» 2023
  • Бартош А.И. «Электрика для любознательных» 2023

Трехфазные генераторы: устройство и принцип работы, правила подключения

Электрогенератор устройство и принцип действия

Трехфазный генератор находит широкое применение в частном секторе. Такие электрогенераторы имеют мощность 6, 10, 15 кВт и выше. В этой статье рассмотрены схема и принцип работы таких устройств, указаны их основные различия и правила подключения.

Электрогенератор устройство и принцип действия

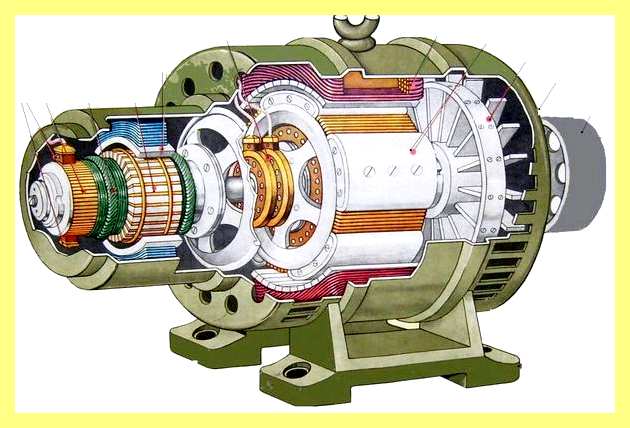

Устройство

Назначение электрического генератора – преобразовывать механическую энергию в электрическую. Он состоит из 2-х основных частей – подвижного ротора и неподвижного статора.

  • Ротор закрепляется на подшипниках. С одной стороны к нему присоединяется привод от внешнего источника движения, а с другой – крыльчатка для охлаждения.
  • Статор – неподвижный элемент. На нем расположены лапы крепления установки, охлаждающие ребра и выходные клеммы. А еще табличка с техническими характеристиками.

Электрогенератор устройство и принцип действия

Другие составные части.

  • Скользящий контакт ротора. Необходим для питания его обмоток или отвода генерируемого электричества. В большинстве моделей его нет.
  • Средства индикации и контроля.
  • Боковые крышки.
  • Масленки для подачи смазки к подшипникам и другие не менее важные элементы.

Теперь нужно разобраться в методе получения электричества.

Принцип работы

Принцип действия трехфазных генераторов основан на законе электромагнитной индукции. Он гласит: на концах металлической рамки, помещенной во вращающееся магнитное поле, будет индуцироваться электродвижущая сила (ЭДС). При этом может вращаться как сама рамка, так и магниты.

Так устроены демонстрационные модели. В реальных генераторах вместо рамки применяется катушка из тонкого медного провода с изолированными друг от друга жилами. Это делается для увеличения коэффициента полезного действия установки.

Электрогенератор устройство и принцип действия

Так работает однофазный генератор. Для получения 3-фазного тока обмоток должно быть 3. При этом они располагаются по окружности, и угол между ними (его называют угол сдвига фаз) составляет 120 градусов.

В современных моделях 3-х фазных генераторов в качестве магнита выступает ротор. При этом магнит может быть постоянным или электрическим. В последнем случае для питания ротора применяют скользящий контакт с графитовыми щетками. Для запуска такого устройства нужен отдельный источник электроэнергии.

Силовая обмотка располагается в статоре. Это убирает необходимость передавать большие токи через скользящий контакт и повышает надежность работы.

Электрогенератор устройство и принцип действия

Преимущества и недостатки

3-х фазные генераторы переменного тока имеют целый ряд достоинств.

  1. Более высокий коэффициент полезного действия по сравнению с однофазными. Это значит, что для получения одинаковой мощности тока требуется меньше топлива.
  2. С одного генератора возможно получение 2-х значений напряжения, отличающихся в 1,75 раза. Обычно это 380 В и 220 В. Это расширяет сферу его применения, такой генератор можно использовать и в частном доме, и в промышленности.
  3. При одинаковой мощности они обладают меньшими габаритными размерами и массой, чем однофазные.
  4. Для передачи 3-х фазного тока нужно 3 или 4 провода. Для работы 3-х однофазных генераторов проводов нужно минимум 6.
  5. Более высокая надежность установки.
  6. Для работы большинства промышленного оборудования нужен именно 3-х фазный ток. Применение такого генератора решает эту задачу.
  7. Для получения однофазного напряжения можно подключить только 1 обмотку. Но это не лучшее решение с точки зрения экономичности.
  8. Из переменного тока с помощью выпрямителя можно сделать постоянный.

Такие генераторы имеют и недостатки.

  1. Относительная сложность подключения с юридической точки зрения. Для легального подведения 3-х фазного напряжения требуется специальное разрешение от энергокомпании. А получить его весьма хлопотно.
  2. Необходимо усиление средств безопасности. Нужно больше устройств защиты, УЗО необходимо ставить на каждую фазу.
  3. Работающий генератор не рекомендуется оставлять без присмотра. Нужно следить за показаниями контрольно-измерительной аппаратуры.
  4. Шум и вибрация при работе устройства.

Виды

3-фазные генераторы переменного тока не имеют сильных различий между собой. Они отличаются лишь мощностью и особенностями конструкции.

По мощности вырабатываемого тока они бывают:

  • 5 кВт;
  • 6 кВт;
  • 10 кВт;
  • 12 кВт;
  • 15 кВт и более.

Принцип работы генератора. Как работает генератор тока? Показываем подробно!

Надо сказать, что это стандартный ряд мощности, и он не является абсолютным. Производители могут изготавливать машины и с другими характеристиками.

Кроме того, реальная выходная мощность зависит от многих факторов, таких как качество и чистота топлива, состояние атмосферы (на холоде и при высокой влажности мощность уменьшается) и тому подобное.

По виду применяемого топлива генераторы бывают:
  • дизельные;
  • бензиновые;
  • работающие на дровах или природном газе.

Наибольшее распространение получили первые 2 варианта. При этом дизельные, в силу своей конструкции, надежнее, поскольку работают без системы зажигания. Еще они более экономичные. Бензиновые, в свою очередь, легче запускаются в сложных условиях.

Модели на газу не так эффективны в частном пользовании, и потому менее распространены.

По принципу действия генераторы бывают синхронные и асинхронные.

  • Синхронные. Их достоинство – могут выдержать кратковременную перегрузку в 5-6 раз. Такое бывает при запуске некоторых типов электродвигателей и другого мощного оборудования, когда пусковые токи значительно превышают номинальные. Но у них есть недостатки – это большие габариты и масса, а также меньшая надежность по сравнению с асинхронными собратьями.
  • Асинхронные. Их основные черты – легкость, компактность, простота конструкции и безотказность работы. Но они сразу выходят из строя при перегрузке. Поэтому максимально вырабатываемая ими мощность должна быть значительно выше, чем расходуемая потребителями (раза в 3 – 4). Вдобавок рекомендуется ставить качественную и дорогую защиту от перегрузок.

Также генераторы могут обладать дополнительными функциями:

  • возможность подключения дополнительных линий для увеличения нагрузочной способности;
  • регулировка характеристик выходного тока (например, его формы);
  • наличие электромагнитного реле-регулятора.

По назначению генераторы бывают:

  • основные;
  • вспомогательные.

Они различаются только способом подключения.

Это все, что касается классификации генераторов. Теперь давайте поговорим о выборе этого устройства.

Как выбрать?

При покупке в первую очередь ориентируйтесь на условия, в которых будет работать генератор.

  • Для начала определите требуемую мощность. Она должна превышать суммарную мощность одновременно включенных потребителей. Рекомендуется иметь небольшой (или большой) запас на случай экстренных ситуаций.
  • Выберите вид топлива. Решите, что для вас важнее – экономичность или способность запуститься в любых условиях.
  • Если в сети возможны перегрузки, нужно покупать синхронную модель. Но учтите, что она потребует более тщательного обслуживания, чем асинхронная, и обладает меньшим сроком службы. Да и на систему защиты придется потратиться. Если перегрузки полностью исключены, лучшим выбором станет асинхронный генератор.

Затем проверьте качество изготовления.

  • Покрутите ротор рукой. Он должен вращаться легко. Хруст, щелчки и рывки в подшипниках не допускаются, как и биение ротора. Он не должен шататься в подшипниках.
  • Контакты и клеммы должны быть блестящими. Не допускается сорванная резьба. Если есть провода, требуется их надежная изоляция. Особенно в местах стыков и перегибов.
  • На статоре и каркасе не должно быть трещин. Внимательно осмотрите опорную часть.
  • Проверьте генератор в работе. Показания измерительной аппаратуры должны быть стабильными. Звук выхлопа обязан быть ровным.
  • Ответственные производители внимательно окрашивают изделие и хорошо крепят логотип. Если краска вызывает сомнения, от такого генератора лучше отказаться.
  • Солидность любой фирмы определяется качеством сервиса. Убедитесь, что при возникновении неисправности вы сможете найти специалиста для ее устранения.

Затем обратите внимание на дополнительные функции.

  • Хорошо, если на заводе уже будут смонтированы измерительные приборы.
  • Лучше покупать модели, имеющие как ручной запуск, так и со стартера.
  • Проверьте удобство транспортировки. Если есть колесики, они должны хорошо крутиться. Если есть ручки, за них должно быть удобно держаться.

И не бойтесь задавать вопросы консультантам, даже, по их мнению, нелепые. Время, которое вы потратите на выбор, с лихвой компенсируется беспроблемной эксплуатацией.

Но мало выбрать хороший генератор, его еще надо правильно подключить.

Схемы подключения

Главная задача при подключении к имеющейся энергосети – не допустить «встречи» генерируемого тока и поступающего с электростанции. Иначе последствия будут плачевными.

Для решения этой задачи существует несколько методов подключения генератора к электросети.

Через розетку

Самый простой метод. Потребители подключаются к генератору напрямую. Но есть серьезные недостатки:

  • полное отсутствие защитных устройств;
  • нужно купить специальную 4-х полюсную розетку, рассчитанную на большой ток.

Применять этот метод настоятельно не рекомендуется. Мы написали про него только потому, что он есть.

Через распределительный автомат

Это более удобный способ, поскольку он не требует внесения изменений в имеющуюся электросеть. Особенно хорошо он зарекомендовал себя в частных домах.

Для подключения сделайте следующее.

Принцип работы генератора переменного тока

  • Отключите вводной автомат централизованной системы электрораспределения. Проще говоря, обесточьте дом.
  • Установите в щитке новый 4-х полюсный автомат. Его выходные контакты соедините с домашней сетью.
  • Внимательно подключите к новому автомату кабель с генератора. Все провода присоединяются к соответствующим клеммам.

4-ый полюс нужен для нулевого провода.

Через рубильник

Основной недостаток предыдущей схемы – возможность попадания сетевого напряжения на генератор. Такое может случиться при невнимательном пользовании переключателями. Чтобы такого не произошло, генератор можно подключить через рубильник.

Такое подключение полностью исключает возможность замыкания. Рубильник имеет 3 контакта:

  • первый – питание потребителей от централизованной сети;
  • третий – питание от генератора;
  • центральный – сеть полностью обесточена.

Потребители подключаются к центральному контакту.

После рубильника обязательно устанавливаются предохранители, УЗО и другие средства защиты.

Такими способами подключаются основные генераторы.

Система автоматического включения

Основной недостаток этих всех методов – ручное управление. А иногда нужно, чтобы генератор запускался автоматически (особенно при аварийных ситуациях). В этих случаях применяется система автоматического включения.

В нее входят 2 пускателя с перекрестным включением и модуль управления. При пропадании электричества они отключают потребителей от централизованной системы и подключают к генератору.

Независимо от метода подключения никогда не забывайте заземлять корпус генератора. И главное: коммутационные устройства, выключатели и предохранители ставить в заземляющий провод запрещается. Это убережет от несчастных случаев и гарантирует безопасность работы прибора.

О том, какой купить генератор: однофазный или трехфазный, смотрите далее.

Генератор

Электрогенератор устройство и принцип действия

Ветрогенератор для дома: устройство, принцип работы, виды

Электрогенератор устройство и принцип действия

Вихревой теплогенератор : устройство, принцип работы, критерии выбора

Генератор свободной энергии: схемы, инструкции, описание

Кавитационный теплогенератор: устройство, виды, применение

Бестопливный генератор своими руками

Электрогенератор устройство и принцип действия

Что такое генератор с автозапуском и как он работает?

Что такое инверторный генератор и как он применяется?

Генератор постоянного тока: устройство, принцип работы, классификация

Самодельный асинхронный генератор

Электрогенератор устройство и принцип действия

АВР для генератора: устройство, принцип работы, схемы подключения

Дизельный генератор: устройство, принцип работы, виды, критерии выбора

Принцип работы и устройство синхронного генератора переменного тока

Газовый генератор: устройство, принцип работы, характеристики

Бензиновый генератор: принцип работы, классификация, как выбрать

Что такое термоэлектрический генератор?

Как сделать водородный генератор своими руками?

© 2022 Информационный интернет-сайт «ASUTPP»

Информация на сайте предоставлена в справочных целях. По вопросам электромонтажных работ всегда консультируйтесь с квалифицированными лицами.

Похожие статьи

Нравится: 4
Оставить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Что будем искать? Например,Человек

Мы в социальных сетях
