Обеспечить защиту своего дома — важная задача для каждого владельца. Длительная командировка, отпуск, поездка в загородный дом — все это лишний повод переживать по поводу того, что кто-то покуситься на ваше жилище. Для безопасности придумали много средств. Про лучшие датчики движения в 2023 году, которые к таким, безусловно, относятся, «Комсомольская правда» расскажет в этом материале.

Есть некая путаница в терминах. Собственно датчики движения — это устройство для охраны дома, которое реагирует на движение объектов в помещении. Но часто датчиками движения называют датчики освещения, которые служат для автоматического включения света. О таких устройствах у нас есть отдельная статья.

Выбор редакции

Ajax MotionCam Black (Датчик движения с фотокамерой для верификации тревог)

Электричество датчики движения

Отличная модель, специализирующаяся именно на безопасности. При обнаружении движения датчик передает сигнал тревоги хабу и делает серию фотоснимков. Снимки сразу можно посмотреть в мобильном приложении по управлению системой защиты Ajax. Определить появление человека в помещении устройство может на расстоянии до 12 метров. При этом оно игнорирует появление домашних животных.Высокая детализация снимков возможна даже в полной темноте.

Это позволяет обеспечить инфракрасная подсветка. Для работы датчика MotionCam необходима централь Ajax Hub 2.

Плюс модели в том, что благодаря получению снимков, можно избежать ложных вызовов охранной бригады. С помощью MotionCam фотоподтверждение тревоги будет доставлено владельцу системы защиты даже при отсутствии интернета или электричества и даст возможность оценить ситуацию даже при скорости GPRS-соединения 0,5 кбит/c.

Углы обзора датчика детектирования движения — 88.5° по горизонтали и 80° по вертикали. Дальность детектирования движения составляет до 12 метров. Делает до 5 фотоснимков с разрешением 640х480 пикселей при одной тревоге по движению. Широкий угол обзора камеры — 90°. Датчик срабатывает только на движения, имеет «иммунитет» к животным ростом до 50 см.

Благодаря тамперу — тревожной кнопке, которая моментально реагирует на любую попытку вскрытия — он надежно защищен от снятия.

Основные характеристики

Максимальное время автономной работы 7 часов
Тип соединения устройств беспроводной
Постановка и снятие с охраны осуществляется через мобильное приложение

Плюсы и минусы

Работает со смартфоном даже при отсутствии интернета. Модель от надежного производителя, хорошо зарекомендовавшего на рынке охраны. Функционирует в системе «умный дом», оперативная передача фотоснимков тоже никогда не будет лишней

Датчик движения для включения освещения

Включать освещение в некоторых помещениях или на улице на весь темный период неразумно. Чтобы свет горел только тогда когда нужно, в цепь питания светильника ставят датчик движения. В «нормальном» состоянии он разрывает цепь питания. При появлении в его зоне действия какого-то движущегося предмета, контакты замыкаются, освещение включается.

После того, как объект пропадет из зоны действия, свет выключается. Такой алгоритм работы отлично показал себя в уличном освещении, в освещении подсобных помещений, коридоров, подвалов, подъездов и лестниц. В общем, в тех местах, где люди появляются только периодически. Так что для экономии и удобства лучше поставить датчик движения для включения света.

Виды и разновидности

Датчики движения для включения света могут быть разных типов, предназначены для различных условий эксплуатации. В первую очередь надо смотреть где может устанавливаться устройство.

Уличные датчики движения имеют высокую степень защиты корпуса. Для нормальной эксплуатации на открытом воздухе берут датчики с IP не ниже 55, но лучше выше. Для установки в доме можно брать IP 22 и выше.

Тип питания

Далее надо учесть, от какого источника питается датчик света. Есть следующие варианты :

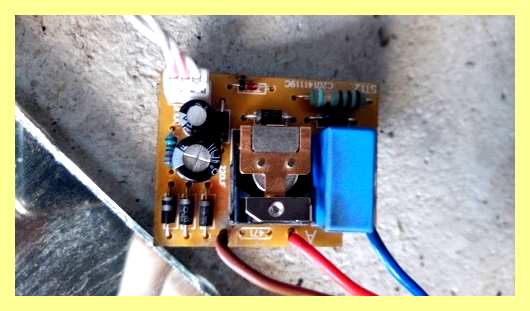

Электричество датчики движения

  • Проводные датчики с питанием от сети 220 В.
  • Беспроводные, с питанием от батареек или аккумуляторов.

Самая многочисленная группа — проводные для подключения к 220 В. Беспроводных меньше, но их тоже достаточно. Они хороши если включать надо освещение, работающее от низковольтных источников тока — аккумуляторных или солнечных батарей, например.

Способ определения наличия движения

Датчик движения для включения света может определять движущиеся объекты используя различные принцип детекции:

  • Инфракрасные датчики движения. Реагируют на тепло, выделяемое телом теплокровных существ. Относятся к пассивным устройствам, так как сам ничего не вырабатывает, только регистрирует излучение. Эти датчики реагируют на движение животных в том числе, так что могут быть ложные срабатывания.
  • Акустические датчики движения (шума). Также относятся к пассивной группе оборудования. Они реагируют на шум, могут включаться от хлопка, звука открываемой двери. Они могут использоваться в подвалах частных домов, где шум возникает только туда кто-нибудь заходит. В других местах применение ограничено.
  • Микроволновые датчики движения. Относятся к группе активных устройств. Сами вырабатывают волны в микроволновом диапазоне и отслеживают их возвращение. При наличии движущегося объекта замыкают/размыкают контакты (есть разного типа). Есть чувствительные модели, которые «видят» даже через перегородки или стены. Обычно используются в охранных системах.
  • Ультразвуковые. Принцип действия такой же, как у микроволновых, отличается диапазон излучаемых волн. Этот тип устройств применяют редко, так как на ультразвук могут реагировать животные, да и длительное воздействие на человека (аппараты постоянно генерируют излучение) пользы не принесет.
  • Комбинированные (дуальные). Сочетают несколько способов обнаружения движения. Они более надежные, имеют меньше ложных срабатываний, но и более дорогостоящие.

Чаще всего для включения света на улице или дома используют инфракрасные датчики движения. Они имеют невысокую цену, большой радиус действия, большое количество регулировок, которые помогут настроить его. На лестницах и в длинных коридорах лучше поставить датчик с ультразвуком или микроволновой. Они в состоянии включить освещение даже если вы еще далеко от источника света.

В охранных системах рекомендованы к установке микроволновые — они обнаруживают движение даже за перегородками.

Rust (Раст) — Электро Схема. Датчики движения (HBHF-датчик) в одну электрическую цепь для ловушек

Технические характеристики

После того, как определились с тем, какой датчик движения для включения света вы будете ставить, надо подобрать его технические характеристики.

Угол обзора

Датчик движения для включения света может обладать различным углом обзора в горизонтальной плоскости — от 90° до 360°. Если к объекту могут подходить с любого направления, ставят датчики с радиусом 180-360° — в зависимости от его расположения. Если устройство закреплено на стене, достаточно 180°, если на столбе — уже нужно 360°. В помещениях можно использовать те, которые отслеживают движение в узком секторе.

Электричество датчики движения

Если дверь одна (подсобное помещение, например), может быть достаточно узкополосного датчика. Если в помещение входить могут с двух-трех сторон, модель должна уметь видеть, как минимум, на 180°, а лучше — во все стороны. Чем шире»охват», тем лучше, но стоимость широкоугольных моделей значительно выше, так что стоит исходить из принципа разумной достаточности.

Есть также угол обзора по вертикали. В обычных недорогих моделях он составляет 15-20°, но есть модели, которые могут охватывать до 180°. Широкоугольные детекторы движения обычно ставят в охранных системах, а не в системах освещения, так как стоимость их солидная. В связи с этим, стоит правильно подбирать высоту установки прибора: чтобы «мертвая зона», в которой детектор просто ничего не видит, была не в том месте, где движение наиболее интенсивное.

Дальность действия

Тут снова-таки, стоит выбирать с учетом того, в помещении будет устанавливаться датчик движения для включения света или на улице. Для помещений радиуса действия в 5-7 метров хватит с головой.

Для улицы желательна установка более «дальнобойных». Но тут тоже смотрите: при большом радиусе охвата ложные срабатывания могут быть очень частыми. Так что слишком большая зона покрытия может быть даже недостатком.

Мощность подключаемых светильников

Каждый датчик движения для включения света рассчитан на подключение определенной нагрузки — он может пропускать через себя ток определенного номинала. Потому, при выборе, надо знать, суммарную мощность ламп, которые устройство будет подключать.

Чтобы не переплачивать за повышенную пропускную способность датчика движения, да еще и сэкономить на счетах за электричество, используйте не лампы накаливания, а более экономичные — газоразрядные, люминесцентные или светодиодные.

Способ и место установки

Кроме явного деления на уличные и «домашние» есть еще один тип деления по месту установки датчиков движения:

Электричество датчики движения

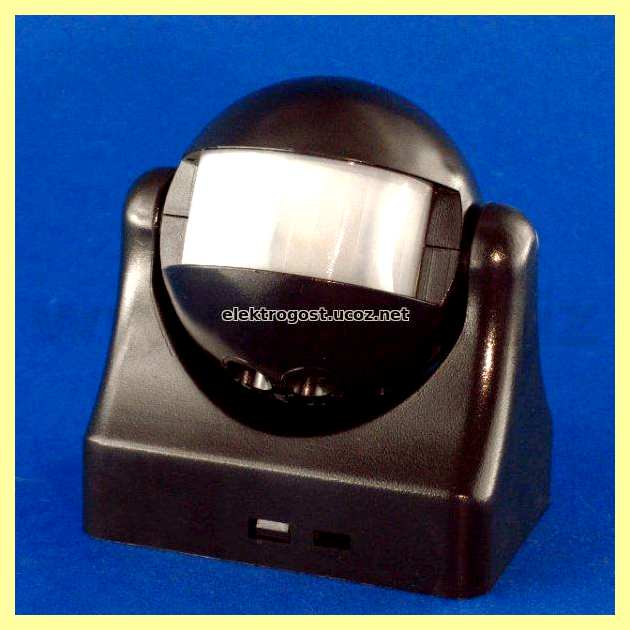

  • Корпусные модели. Небольшая коробочка, которая может монтироваться на кронштейне. Кронштейн закрепляться может:
    • на потолке;
    • на стене.
  • Встраиваемые модели для скрытой установки. Миниатюрные модели, которые могут устанавливаться в специальные углубления в незаметном месте.

Если освещение включается только для повышения комфорта, выбирают корпусные модели, так как при равных характеристиках они дешевле. Встраиваемые ставят в охранных системах. Они миниатюрные, но более дорогие.

Дополнительные функции

Некоторые детекторы движения имеют дополнительные возможности. Некоторые из них явное излишество, другие, в определенных ситуациях, могут быть полезны.

  • Встроенный датчик освещенности. Если датчик движения для включения света установлен на улице или в помещении с окном, включать свет в светлое время суток нет необходимости — освещенность достаточная. В этом случае либо в цепь встраивают фотореле, либо используют детектор движения со встроенным фотореле (в одном корпусе).
  • Защита от животных. Полезная функция, если есть коты, собаки. С такой функцией ложных срабатываний намного меньше. Если собака большого размера, даже эта опция не спасет. Зато с кошками и мелкими собаками она работает неплохо.
  • Задержка отключения света. Есть устройства, которые выключают свет сразу после того как объект покидает из зону действия. В большинстве случаев это неудобно: свет еще нужен. Потому удобны модели с задержкой, а еще удобнее те, которые позволяют эту задержку регулировать.

Датчик Движения. Схема подключения датчика движения. Как самостоятельно подключить датчик движения.

Это все функции, которые могут быть полезны. Особенно обратите внимание на защиту от животных и задержку отключения. Это действительно полезные опции.

Где разместить

Установить датчик движения для включения освещения надо правильно, чтобы он корректно работал, придерживайтесь определенных правил:

Электричество датчики движения

  • Рядом не должно быть осветительных приборов. Свет мешает корректной работе.
  • Поблизости не должно быть отопительных приборов или кондиционеров. Детекторы движения любого типа реагируют на потоки воздуха.
  • Не должно быть больших объектов. Они заслоняют обширные зоны.

В больших помещениях устройство лучше устанавливать на потолке. Его радиус обзора должен быть 360°. Если датчик должен включать освещение от любого движения в помещении, его устанавливают по центру, если контролируется только какая-то часть, расстояние выбирается так, чтобы «мертвая зона» бала минимальной.

Датчик движения для включения света: схемы установки

В самом простом случае датчик движения подключается в разрыв фазного провода, который идет на лампу. Если речь идет о темном помещении без окон, такая схема работоспособна и оптимальна.

Если говорить конкретно о подключении проводов, то фаза и ноль заводятся на вход датчика движения (обычно подписаны L для фазы и N для нейтрали). С выхода датчика фаза подается на лампу, а ноль и земля на нее берем со щитка или с ближайшей распределительной коробки.

Если же речь идет об уличном освещении или включении света в помещении с окнами, надо будет или ставить датчик освещенности (фотореле), или устанавливать на линии выключатель. Оба устройства предотвращают включение освещения в светлое время суток. Просто одно (фотореле) работает в автоматическом режиме, а второе включается принудительно человеком.

Ставятся они также в разрыв фазного провода. Только при использовании датчика освещенности, его надо ставить перед реле движения. В таком случае оно будет получать питание только после того как стемнеет и не будет работать «вхолостую» днем. Так как любой электроприбор рассчитан на определенное количество срабатываний, это продлит срок эксплуатации датчика движения.

Все описанные выше схемы имеют один недостаток: освещение нельзя включить на длительное время. Если вам надо вечером проводить какие-то работы на лестнице, вам придется все время двигаться, иначе периодически свет будет отключаться.

Для возможности длительного включения освещения, параллельно с детектором устанавливается выключатель. Пока он выключен, датчик в работе, свет включается когда он срабатывает. Если вам надо включить лампу на длительный период, щелкаете выключателем. Лампа горит все время, пока выключатель снова не будет переведен в положение «выключено».

Регулировка (настройка)

После монтажа, датчик движения для включения света необходимо настроить. Для настройки почти всех параметров на корпусе есть небольшие поворотные регуляторы. Их можно поворачивать, вставив в прорезь ноготь, но лучше использовать маленькую отвертку. Опишем регулировку датчика движения типа ДД со встроенным датчиком освещенности, так как они чаще всего ставятся в частных домах для автоматизации уличного освещения.

Угол наклона

Для тех датчиков, которые крепятся на стенах, сначала надо выставить угол наклона. Они закреплены на поворотных кронштейнах, при помощи которых и изменяется их положение. Его надо выбрать так, чтобы контролируемая область была самой большой. Точные рекомендации дать не получится, так как зависит это от угла вертикального обзора модели и от того, на какой высоте вы его повесили.

Оптимальная высота установки датчика движения — около 2,4 метра. В этом случае даже те модели, которые могут охватывать всего 15-20° по вертикали контролируют достаточное пространство. Настройка угла наклона — это очень приблизительное название того, чем вам придется заниматься. Будете понемногу менять угол наклона, проверять, как срабатывает в таком положении датчик с разных возможных точек входа.

Несложно, но муторно.

Чувствительность

На корпусе эта регулировка подписана SEN (от английского sensitive — чувствительность). Положение можно менять от минимального (min/low) до максимального (max/hight).

Это — одна из самых сложных настроек, так как от нее зависит будет ли срабатывать датчик на мелких животных (кошек и собак). Если собака большая, избежать ложных срабатываний не удастся. Со средними и мелкими животными это вполне возможно. Порядок настройки такой: выставляете на минимум, проверяете, как срабатывает на вас и на обитателей меньшего роста.

Если необходимо, понемногу чувствительность увеличиваете.

Время задержки

У разных моделей диапазон задержки выключения разный — от 3 секунд до 15 минут. Вставляется поворотом регулировочного колеса. Подписано обычно Time (в переводе с английского «время»).

Тут все относительно легко — зная минимум и максимум вашей модели, примерно выбираете положение. После включения фонаря замираете и засекаете время, по истечении которого он отключится. Далее меняете положение регулятора в нужную сторону.

Датчик движения и датчик света, зачем они, какие есть? Не покупай датчики пока не посмотришь видео!!

Уровень освещенности

Эта регулировка относится к фотореле, которое, как мы договорились, встроено в наш датчик движения для включения света. Если встроенного фотореле нет, ее просто не будет. Эта регулировка подписывается LUX, крайние положения подписаны min и max.

При подключении регулятор выставляете в максимальное положение. А вечером, при том уровне освещенности, когда вы считаете должен уже включаться свет, поворачиваете регулятор медленно к положению min до тез пор, пока лампа/фонарь включатся.

Вот теперь можно считать, что реле движения настроено.

Как выбирать датчики движения

Датчики движения всё чаще становятся неотъемлемым атрибутом не только общественных зданий, но и жилых домов, квартир или офисов частных компаний, обеспечивая потребителям экономию электроэнергии. Однако, чтобы устройства работали корректно и выполняли свою задачу, их нужно правильно выбирать.

Применение

Датчики движения чаще всего используют для управления осветительными приборами. И дело тут не только в комфорте, но и в экономии: применение датчиков позволяет значительно сократить расход электроэнергии на освещение. Кроме того, датчики движения используются в составе охранных систем, для управления автоматическими дверями, гаражными или складскими воротами, а также в системах «Умный дом», например, для автоматизации работы климатической техники. Так, с помощью датчиков движения можно включать и выключать кондиционеры, регулировать мощность отопления, запускать котлы и т. д.

Выбор типа датчика

Наиболее часто встречаются датчики двух типов: инфракрасные и микроволновые. Инфракрасные датчики реагируют на перемещение в поле их обзора объектов, излучающих тепло, – прежде всего людей и животных. Они пассивны, то есть сами ничего не излучают, а только фиксируют тепловое излучение. Работают инфракрасные датчики в зоне прямой видимости, т. е. если между объектом и датчиком нет преград. При этом они достаточно чувствительны даже к незначительным изменениям температуры, что позволяет выполнять точную настройку. С другой стороны, эти же особенности ограничивают сферу применения инфракрасных датчиков. «Во избежание ложных срабатываний их не рекомендуется устанавливать в зоне действия источников тепла: отопительных приборов, тепловых завес, кондиционеров, инфракрасных обогревателей, в цехах предприятий, вблизи мощных источников освещения, например, галогенных ламп и пр.

Кроме того, чувствительность инфракрасных датчиков зависит от температуры окружающей среды, а на улице их точность снижается. Типичная сфера их применения – жилые дома, общественные, офисные и подсобные помещения, тёплые склады, фойе, холлы, подъезды, лестничные клетки и т. п.», – объясняет Александр Мирющенко, ведущий инженер Группы исследований и технического анализа IEK GROUP, одного из ведущих российских производителей и поставщиков электротехники и светотехники. Микроволновые датчики – активные. Они испускают электромагнитные волны высокой частоты и фиксируют отражённое излучение, когда в поле появляются посторонние объекты, независимо от их температуры. Это исключает ложные срабатывания из-за воздействия источников тепла и позволяет устанавливать датчики там, где инфракрасные приборы могут работать некорректно. Правда, микроволновые устройства могут «ошибаться» рядом с мощными внешними источниками электромагнитного излучения. К примеру, электрощитовая – не лучшее место для установки микроволнового сенсора.

Одно из преимуществ микроволновых датчиков заключается в том, что их не обязательно монтировать в зоне прямой видимости. Главное, чтобы преграда была диэлектрической 1 или слабопроводящей. Так, чтобы не нарушать дизайн интерьера, датчики можно прятать за навесными потолками, внутри полых перегородок и т. д. Нередко их устанавливают внутри здания, направив излучателем наружу. Таким образом можно спрятать в доме датчик, который будет реагировать на движение у крыльца со стороны улицы. Помимо эстетических преимуществ, скрытая установка датчиков гораздо более эффективна, если они используются в составе охранных систем.

Как правило, микроволновые датчики стоят дороже инфракрасных, а дальность их действия немного меньше, зато микроволновый сенсор способен реагировать даже на очень незначительное движение.

Конструкция

Датчики бывают разными (см. рисунок 1): одни предназначены для потолочного монтажа, другие – для настенного. Это не значит, что каждый тип устройства обязательно устанавливать строго на потолке или стенах: всё зависит от конфигурации помещения и поставленной задачи, которая может быть и неординарной. Однако в большинстве случаев конструкция оптимально адаптирована под соответствующее размещение. Также следует обратить внимание на рекомендуемый диапазон возможных высот монтажа.

Настенный инфракрасный датчик с вращением в горизонтальной плоскости

Настенный инфракрасный датчик с вращением в вертикальной плоскости

Микроволновый датчик для встраивания в подвесной или натяжной потолок
Рисунок 1

Выбор датчика по параметрам

По степени защиты IP (ГОСТ 14254-2023) Датчики движения выпускаются с различной степенью защиты IP, что позволяет использовать изделие в разных условиях эксплуатации. IP маркируется двумя цифрами, первая из которых характеризует защищённость от попадания внутрь прибора твёрдых предметов и пыли, а вторая – влагозащищённость. Датчики с маркировкой IP20 подойдут для жилых или офисных помещений. Цифра 2 говорит о том, что устройство имеет корпус, предохраняющий внутренности от контакта с посторонними предметами (размером 12,5 мм и больше), а цифра 0 – об отсутствии защиты от влаги. Для установки под потолком комнаты этого достаточно, а вот для ванной – уже нет. Если помещение влажное или может быть загрязнённым, то нужно выбирать датчики с IP44. Их корпус надёжно защищён от попадания внутрь твёрдых частиц диаметром 1 мм и больше, а также от воздействия брызг.

Это вариант для санузлов, кухонь, гаражей, подсобок и складов, подвалов и чердаков, домашних мастерских, подъездов и лестничных клеток и пр. Наиболее надёжная защита в этом классе оборудования – IP65. Такой датчик не боится пыли и кратковременного попадания даже прямой струи воды и может работать в производственном цеху, в помещении автомойки и т. п.

По диаграмме направленности «Перед тем как купить датчик, нужно оценить геометрию помещения, в котором его планируется установить, и правильно определить зону его обзора. Пренебрежение этим этапом часто ведёт к тому, что неправильно выбранный и установленный датчик «не видит» движения там, где нужно пользователю», – советует Александр Мирющенко. Выбрав предполагаемое место размещения прибора, следует провести замеры и определить желаемый угол обзора, а также максимальную дистанцию, на которой датчик должен «почувствовать» движение. Причём измерить это расстояние нужно не в одном направлении, а в нескольких, если целевая зона не ограничена одним дверным проёмом. При необходимости можно нарисовать схему и указать на ней углы и расстояния.

Смысл этих действий становится понятен, если сравнить свою схему с диаграммой направленности из паспорта датчика (рисунок 2).

Электричество датчики движения

Рисунок 2 Осветлённая область в прямоугольнике – зона обзора датчика, белым пунктиром показана зона уверенной фиксации движения. Также следует учитывать, что сенсоры некоторых датчиков можно по-разному ориентировать в пространстве, корректируя зону обзора (см. рисунок 1).

Настройка

После того как датчик выбран и установлен, его необходимо настроить. У инфракрасных датчиков, как правило, доступна регулировка трех параметров: уровня освещённости, чувствительности и времени отключения. Уровень освещённости (LUX) – измеряемая в люксах пороговая освещенность, при которой датчик начинает или перестаёт срабатывать. Это нужно для того, чтобы свет не включался в дневное время.

Иногда для удобства в паспорте датчика так и указывают диапазон освещённости: от минимального значения (например, 3 lux) до дневного света. Подобрать комфортное пороговое значение нетрудно вручную. Для этого нужно дождаться того уровня освещённости, при котором необходимо включать свет, и, вращая регулятор, найти соответствующее положение на шкале. Чувствительность (SENS) датчика определяет дальность, на которой он обнаруживает движущиеся объекты.

Стоит учитывать, что наибольшую чувствительность датчик имеет, когда движущийся объект передвигается перпендикулярно лучам зоны обнаружения, наименьшую – при движении параллельно лучам (см. рисунок 3).

Рисунок 3 Время отключения (TIME) – это то время, через которое свет автоматически выключится после прекращения движения в зоне обзора датчика.

Лайфхаки

Устанавливая датчик движения на кухне, нужно предусмотреть, чтобы в зону обзора не попадали нагревательные приборы, например, чайник. Иначе свет будет включаться всякий раз при его закипании. Иногда целесообразно параллельно с датчиком установить обычный выключатель. Например, если пользователь остаётся в неподвижном положении (читает книгу, смотрит телевизор), то через некоторое время датчик, не фиксируя движения, выключит свет.
