Регулятор оборотов двигателя с поддержкой мощности без таходатчика

Также регулятор можно поместить в розетку и использовать ее, чтобы уменьшить обороты не только у болгарки, но и у других электроприборов (дрели, точила, фрезерного или токарного станка по дереву и т.д.). Делается это следующим образом.

Как отремонтировать болгарку в домашних условиях

Болгарка, являясь самым востребованным инструментом в доме, подвергается немалым нагрузкам и интенсивному использованию. Из-за этого по прошествии некоторого времени случается, что при запуске двигателя появляются рывки, запах гари и другие неисправности, наводящие на мысль, что угловая шлифовальная машина (УШМ) сломалась. Но не стоит сразу нести аппарат в ремонт или покупать новый. Большинство неисправностей данного прибора можно устранить самостоятельно.

Устройство и электрическая схема болгарки

За долгие годы существования такого инструмента, как УШМ, ее внешний вид, а также внутреннее устройство практически не изменились. Чтобы произвести ремонт болгарки своими руками, необходимо знать устройство ее механической части, а также электрической. Если посмотреть на рисунок, приведенный ниже, то можно увидеть, из каких частей состоит УШМ.

  1. Колесико для регулировки оборов шпинделя агрегата.
  2. Электрический двигатель, состоящий из ротора и статора.
  3. Пусковая кнопка. Иногда к ней подключается система плавного пуска.
  4. Корпус из ударопрочного пластика.
  5. Кнопка для фиксации шпинделя (используется при смене инструмента).
  6. Предохранительная муфта. Защищает двигатель от перегрузки, при заклинивании инструмента.
  7. Защитный кожух. Закрывает инструмент и защищает пользователя от вылетающих частиц обрабатываемого материала, а также предотвращает травмирование человека при разрушении инструмента, например, абразивного диска.
  8. Гайка, зажимающая инструмент. Откручивается с помощью специального ключа, идущего в комплекте с электроинструментом. Также существуют быстрозажимные гайки, которые можно открутить без ключа.
  9. Корпус редуктора и сам редуктор. Состоит из блока шестерен, которые передают вращательные движения от ротора на шпиндель с инструментом.

На рисунке ниже показана электрическая схема болгарки.

Эл схема болгарки без регулятора оборотов

Электрическая часть УШМ имеет следующие элементы:

  • электрический кабель с вилкой для подключения к электросети;
  • кнопка пуска;
  • статор;
  • электрические щетки (угольные или графитовые);
  • коллектор;
  • якорь (ротор).

На следующем рисунке показана схема подключения болгарки, а именно ее двигателя.

Все составляющие электродвигателя выполняют определенные функции.

  1. Ротор – это вал, на котором размещены катушки и коллектор. Ротор, вращаясь в магнитном поле статора, передает вращательное движение на редуктор УШМ.
  2. Коллектор. Представляет собой часть ротора, к которой подведены все управляющие кабели. Через коллектор проходят электрические сигналы от блока управления к двигателю. Именно к коллектору подсоединяются электрощетки.
  3. Электрощетки. Главная их задача — это передача электрического тока от силового кабеля на коллектор.
  4. Статор. Представляет собой катушку с определенным числом витков. Задача статора заключается в создании магнитного поля, которое, взаимодействуя с якорем, приводит последний в движение.

Основные неисправности болгарки и их причины

По статистике, большинство случаев выхода из строя УШМ связаны с электрической частью аппарата. Некоторые поломки могут быть незначительными, что позволяет провести ремонт болгарки своими руками. Но, например, при перегорании обмоток двигателя ремонт угловой шлифовальной машины может произвести только специалист.

Болгарка не включается

Причины того, что УШМ не включается, могут быть следующие:

  • неисправна электрическая вилка;
  • неисправен электрический кабель;
  • сломалась кнопка запуска;
  • нарушен контакт между кабелем питания и кнопкой;
  • обрыв контактного провода электрощетки;
  • сильный износ электрощеток;
  • выход из строя обмоток ротора или статора.

УШМ не развивает обороты

Причины того, что угловая шлифмашина не набирает обороты, могут быть разные.

  1. Поломка блока регулировки оборотов. Для проверки этой версии необходимо подключить двигатель аппарата напрямую, минуя регулятор, и проверить работу устройства.
  2. Неисправность электрического кабеля вследствие постоянных перегибов или механического повреждения. Из-за этого поврежденный провод начинает греться под нагрузкой, а обороты двигателя падать.
  3. Загрязнение коллектора пылью. Необходимо удалить загрязнения спиртом.
  4. Проблемы с щетками. Они могут износиться или иметь короткий контактный провод, как показано на следующем фото.

Щетка хотя наполовину и стерлась, но является вполне работоспособной. При этом короткий контактный провод не дает пружине прижать электрод к коллектору. Данная ситуация также может быть причиной того, почему УШМ перестала работать в нормальном режиме.

Электродвигатель греется

Причины того, что греется болгарка, могут быть следующие.

  1. Неправильный режим работы аппарата. В результате перегрузок электродвигатель может сильно нагреваться, что часто ведет к перегоранию обмоток.
  2. Разрушение подшипников, расположенных на якоре. В результате ротор цепляется за статор, работа двигателя затрудняется, и обмотки перегреваются. Проблема решается заменой подшипников.
  3. Засорение вентиляционных каналов, через которые поступает воздух для охлаждения двигателя. Необходимо очистить вентиляционные отверстия от пыли.
  4. Поломка крыльчатки, служащей для охлаждения двигателя. Установлена она на роторе, на противоположной по отношению к коллектору стороне. Если крыльчатка сломана, ее необходимо заменить на новую.
  5. Межвитковые замыкания обмоток статора и ротора. Потребуется перемотка катушек или замена данных деталей на новые.

Болгарка искрит

Если вы заметили сильное искрение при включении углошлифовальной машины в том месте, где находится коллектор, то причины данной неприятности могут быть следующие.

  1. Повреждение обмотки якоря: обрыв одной или нескольких секций обмотки, межвитковое замыкание. При таких поломках появляется повышенный шум, падают обороты двигателя и горят щетки.
  2. Нарушился контакт между коллекторными пластинами и обмоткой.
  3. Слабый прижим щеток. При длительных режимах болгарки пружины перегреваются и могут “отжигаться”, теряя при этом упругость.
  4. Разбалансировка ротора двигателя.
  5. Нарушение цилиндрической поверхности коллектора. Это иногда происходит после перемотки, если якорь не протачивается на токарном станке, а сразу устанавливается в аппарат. В таком случае можно также наблюдать, что чрезмерно искрят щетки.
  6. Между ламелями коллектора нарушена изоляция. Также может быть засорение пазов продорожки графитом или пробой между ламелями.
  7. Износ подшипников, вызывающий биение ротора, также приводит к тому, что сильно искрят щетки.
  8. Нарушение геометрии вала якоря. Обычно это случается при неаккуратной разборке электродвигателя, когда вал гнется.
  9. Установлены графитовые щетки не той марки. Щетки подбираются, исходя из ожидаемых оборотов и напряжения.
  10. Поднятие одной или нескольких ламелей приводит к тому, что быстро сгорают щетки. Случается это по причине перегрева двигателя при длительной работе. В результате стекломасса, служащая основой коллектора, размягчается, и ламели начинают подниматься. Из-за того, что ламели подняты, щетки стираются очень быстро.

Как разобрать болгарку для диагностики

Чтобы провести диагностику электрической части УШМ, а также устранить механические поломки аппарата, потребуется его разобрать. Разборка осуществляется по следующему алгоритму.

  1. С помощью ключа снимите диск или другую насадку со шпинделя агрегата.
  2. Открутите рукоятку.
  3. Снимите защитный кожух.
  4. Откройте специальные окошки, расположенные по бокам кожуха угловой шлифмашины, и извлеките электрощетки, предварительно отсоединив клеммы.
  5. Открутите корпус редуктора от корпуса двигателя УШМ.
  6. Без особых усилий потяните за корпус редуктора и отсоедините его от кожуха. При этом редукторный блок извлечется вместе с ротором.
    Эл схема болгарки без регулятора оборотов
  7. После извлечения якоря, в кожухе останется статор двигателя, который также легко извлекается для диагностики после откручивания крепежа.
  8. Чтобы разобрать редуктор, открутите винты, удерживающие крышку. Сняв крышку, вы увидите шестерни редуктора.
    Эл схема болгарки без регулятора оборотов
  9. Чтобы снять якорь с болгарки, потребуется открутить гайку, находящуюся внутри редуктора.
  10. Для того, чтобы снять подшипник с якоря, рекомендуется воспользоваться специальным съемником. В противном случае, можно повредить вал.

Диагностика электрической части УШМ

Как было сказано выше, чаще всего УШМ отказывается работать по причине поломок электрической части агрегата. Для правильной диагностики электрических цепей инструмента мастера по ремонту электрооборудования пользуются специальным прибором — тестером.

как подключить болгарку без кнопки.

Если вы нажали на кнопку запуска агрегата, и он не работает, то в 90% случаев причина поломки не настолько серьезная, чтобы вы не смогли отремонтировать болгарку своими руками.

Специалисты советуют придерживаться основного правила ремонта электроинструмента: двигаться от простого к сложному.

Первым делом потребуется проверка электрического кабеля и вилки на его конце. Если она разборная, то раскрутите ее и проверьте надежность контактов. В противном случае, придется разобрать болгарку (снять кожух аппарата) и “прозвонить” кабель тестером, а также убедиться, что ток подходит к контактам кнопки “Пуск”. Если прибор покажет обрыв, то кабель следует заменить на новый.

Ситуация, когда ток поступает на кнопку, но дальше не проходит (при включенном положении), говорит о неисправности переключателя. Кнопку починить не получится. Ее необходимо заменить на новую, но прежде промаркируйте снимаемые контакты, чтобы в дальнейшем подсоединить их правильно. При неправильном подсоединении контактов может сгореть обмотка двигателя.

Если при проверке оказалось, что и кабель, и кнопка пуска исправны, но на щетки не поступает ток, то необходимо произвести зачистку контактных пластин щеткодержателей. В случае неэффективности данной процедуры рекомендуется замена щеток. Далее, если со щетками все нормально, и ток на них поступает, следует проверить ротор и статор на наличие замыканий и обрывов.

Проверка якоря электродвигателя

Ротор электромотора может иметь следующие неисправности: межвитковое замыкание и обрыв проводников на контактах ламелей. Проверить якорь болгарки можно мультиметром: прибор переводится в режим изменения сопротивления, выставляется значение 200 Ом, и с помощью щупов замеряется сопротивление между двумя соседними ламелями. Таким образом требуется проверить все пары ламелей. Если показатели сопротивления одинаковые, то обмотка ротора не имеет повреждений.

Обнаружение во время “прозвона” других значений сопротивления, а также выявление обрыва цепи говорит о неисправности в этой катушке. В таком случае потребуется ремонт якоря болгарки.

Эл схема болгарки без регулятора оборотов

Обычно разрыв проводников происходит в местах соединения с обмоткой. Осмотрите места, где катушки соединяются с ламелями, убедитесь в надежности пайки контактов.

Если у вас нет измерительного прибора, то проверить ротор можно, использовав для этих целей лампочку на 12 В и аккумулятор. Мощность должна быть в пределах 30-40 Вт. Проверка делается следующим образом: подайте напряжение 12 В от аккумулятора на вилку угловой шлифмашины, в разрыв одного провода подключите лампочку, начинайте вращать шпиндель УШМ. При исправной обмотке лампочка будет гореть ровно, без миганий.

При межвитковом замыкании степень накала спирали лампочки будет меняться. В таком случае ремонт якоря болгарки своими руками будет затруднителен, поскольку схема намотки якоря достаточно сложная, да и сам процесс требует специального оборудования и знаний. Поэтому данную операцию рекомендуется доверить специалистам. Но лучшим выходом из ситуации будет замена якоря на болгарке новым.

Если лампочка не загорается при тестировании ротора, это свидетельствует о наличии обрыва в статоре или замыкания в его обмотках, а также о проблемах с электрощетками.

Проверка статора электродвигателя

Чтобы проверить статор болгарки, используют, как и в предыдущем случае, мультиметр. Значения нужно выставить на 20-200 Ом и сделать следующее. Прикоснитесь одним щупом к контакту обмотки статора, а вторым – к корпусу детали. Если прибор показывает сопротивление, это значит, что произошел пробой на корпус.

Прикоснитесь щупами к контактам одной обмотки, а затем к контактам другой. Если сопротивление одинаковое, значит катушки исправны. Если на одной обмотке прибор показывает обрыв цепи, значит, потребуется перемотка статора или замена детали на новую.

Перемотать статор в домашних условиях, не имея специальных знаний, навыков и оборудования, будет проблематично. Лучше обратиться к специалистам, профессионально занимающимся перемотками двигателей.

Механические поломки и их устранение

К механическим поломкам УШМ, можно отнести следующие.

  1. Износ подшипников якоря двигателя. Обычно при износе подшипников вы можете ощутить сильную вибрацию во время работы аппарата. К тому же, может быть слышен скрежет и другие шумы. Рано или поздно, подшипник все же разрушится, а высыпавшиеся шарики попадут на шестерни редуктора. Если это произойдет, то кроме подшипника, придется менять и шестерни. Конечно же, лучше не дожидаться данной неприятности, а при первых признаках неисправности подшипника заменить его. Как добраться до этой части угловой шлифмашины, было рассказано выше.
  2. Износ шарикоподшипника или подшипника скольжения редуктора. Как и в предыдущем случае, при включении аппарата будет ощущаться вибрация и слышаться шум, несвойственный нормальной работе УШМ. Чтобы предупредить дальнейшую поломку редуктора, необходимо заменить неисправную деталь.
  3. Износ шестерен редуктора. Шестерни быстро изнашиваются из-за недостаточной смазки. По этой же причине и греется редуктор. Необходимо следить за состоянием смазки внутри редуктора и при необходимости менять ее. Как разобрать редуктор, было описано выше. Смазку нужно использовать специально разработанную для редукторов УШМ, и купить ее можно в точках, где продается данный инструмент. Если по какой-либо причине сломались зубья хотя бы одной шестерни, то менять нужно весь комплект шестеренок (пару).

К механическим неисправностям можно отнести и поломку фиксатора вала. Для того, чтобы заменить фиксатор, потребуется разборка редуктора и снятие большой шестерни.

Регулятор скорости и плавный пуск на болгарку своими руками

Как правило, бюджетные угловые шлифовальные машины (УШМ), в народе называемые болгаркой, не имеют в своей конструкции регулируемые электронные модули, к которым относятся регулятор оборотов двигателя и плавный пуск. Владельцы таких болгарок со временем начинают понимать, что их отсутствие резко снижает функциональность инструмента. В этом случае можно произвести доработку УШМ, установив на нее самодельные приспособления.

Для чего нужен регулятор оборотов и плавный пуск

При подаче питания на двигатель шлифмашины происходит скачкообразное повышение оборотов с нуля до 10 тыс. и более. Кто работал УШМ, хорошо знают, что порой сложно удержать ее в руках при запуске, особенно, если установлен алмазный диск большого диаметра.

Именно из-за таких скачкообразных повышений оборотов двигателя чаще всего выходит из строя механика аппарата.

Также во время запуска огромная нагрузка прилагается к обмотке ротора и статора электромотора. Поскольку в болгарке установлен коллекторный двигатель, то он стартует в режиме короткого замыкания: электромагнитное поле уже “пытается” провернуть ротор, но он еще некоторое время остается неподвижным, поскольку сила инерции не дает это сделать. В результате в катушках двигателя резко повышается пусковой ток. Несмотря на то, что производитель вложил некий запас прочности для катушек, учитывая перегрузки при старте, рано или поздно изоляция не выдерживает, что приводит к межвитковому замыканию.Кроме проблем с запуском, отсутствие регулировки оборотов вызывает некоторый дискомфорт. Например, регулятор оборотов болгарки может пригодиться при определенных видах работ:

  • при шлифовке или полировке каких-либо поверхностей;
  • при установке инструмента большого диаметра;
  • для резки некоторых материалов.

Кроме того, при обдирочных работах корщетками велика вероятность заклинивания проволоки в какой-либо щели. Если обороты шпинделя были большими, то болгарку может просто вырвать из рук.

Если к УШМ подключить регулятор мощности (оборотов) с модулем плавного пуска, то все вышеописанные проблемы исчезнут, увеличится срок службы аппарата и повысится безопасность его использования.

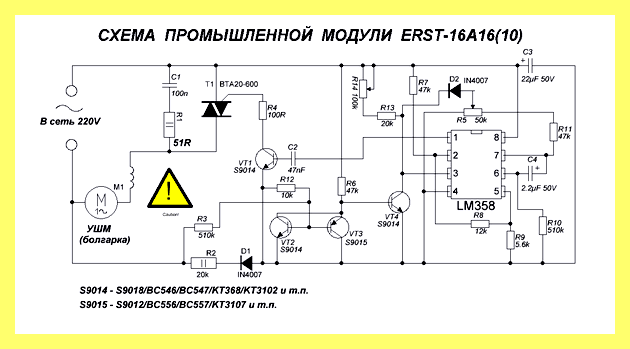

Схема самодельного регулятора

Одна из самых популярных схем для плавного пуска двигателя болгарки с возможностью регулировки оборотов представлена ниже.

Основой данного регулятора являются микросхема КР118ПМ1, а также симисторы, являющиеся силовой частью устройства. Используя эту схему, можно изготовить регулятор мощности своими руками, даже не имея специальных знаний в радиоэлектронике. Главное, чтобы вы умели пользоваться паяльником.

Данный блок работает следующим образом.

  1. После нажатия на кнопку запуска агрегата электрический ток начинает поступать, в первую очередь, на микросхему (DA1).
  2. Управляющий конденсатор начинает плавно заряжаться и через некоторое время набирает нужную величину напряжения. Благодаря этому, открывание тиристоров в микросхеме происходит с некоторой задержкой. Она зависит от времени, которое требуется для полного заряда конденсатора.
  3. Поскольку симистор VS1 находится под управлением теристоров микросхемы, то он открывается так же плавно.

Вышеописанные процессы происходят периодами, которые сокращаются с каждым разом. Поэтому напряжение, подаваемое на обмотки двигателя, нарастает не скачкообразно, а медленно, в результате чего происходит плавный старт болгарки.

От емкости конденсатора C2 зависит время набора электромотором полных оборотов. Емкость конденсатора в 47 мкФ позволяет запустить двигатель за 2 секунды. Когда происходит выключение УШМ, разряд конденсатора C1 осуществляется с помощью резистора R1 на 60 кОМ за 3 секунды, после чего данный электронный модуль снова готов к пуску.

Если резистор R1 заменить на переменный, то вы получите регулятор скорости, который позволит уменьшать обороты двигателя.

Важно, чтобы симистор VS1 имел следующие характеристики:

Ремонт болгарки или удаление регулятора скорости

  • минимальная сила тока, на которую он рассчитан, должна быть 25 А;
  • симистор должен быть рассчитан на максимальное напряжение 400 В.

Данная схема и регуляторы, сделанные по ней, были неоднократно испытаны многими мастерами на болгарках мощностью до 2023 Ватт. Стоит отметить, что данное устройство, благодаря микросхеме КР118ПМ1, рассчитано на мощность до 5000 Вт. Так что у него есть немалый запас прочности.

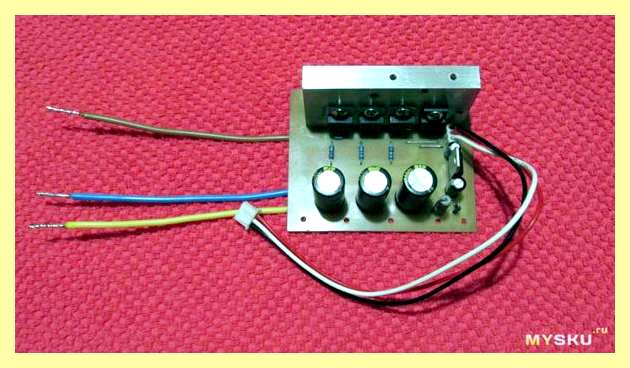

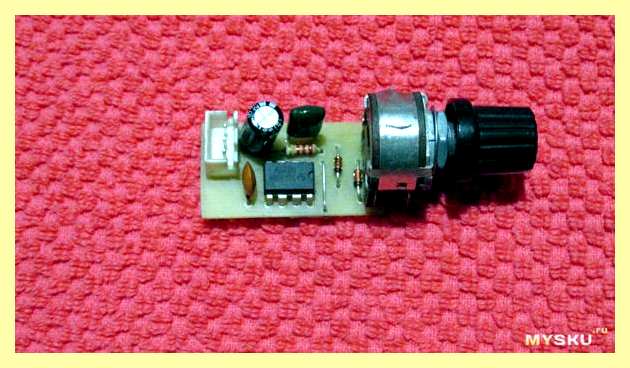

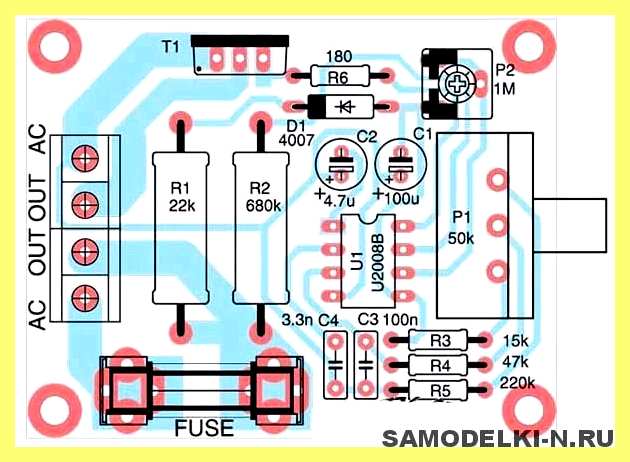

В идеале, чтобы спаять регулятор оборотов для болгарки, потребуется нарисовать печатную плату, вытравить контакты кислотой и затем пролудить их, просверлить отверстия и припаять радиодетали. Но все можно сделать проще:

  • спаяйте все детали схемы на весу, то есть ножка к ножке;
  • к симистору прикрепите радиатор (можно сделать из листового алюминия).

Спаянный таким образом регулятор будет занимать меньше места, и его можно легко разместить в корпусе болгарки.

Как подключить к болгарке регулятор

Для подключения самодельного регулятора мощности не требуется особых знаний, и любой домашний мастер справится с этой задачей. Устанавливается модуль в разрыв одного провода, через который идет питание на болгарку. То есть один провод остается целым, а в разрыв второго впаивается регулятор.

Таким же образом можно подключить и заводской регулятор мощности стоимостью около 150 руб., который часто приобретается мастерами в Китае.

Если места в болгарке очень мало, то регулятор можно разместить снаружи инструмента, как показано на следующем фото.

Также регулятор можно поместить в розетку и использовать ее, чтобы уменьшить обороты не только у болгарки, но и у других электроприборов (дрели, точила, фрезерного или токарного станка по дереву и т.д.). Делается это следующим образом.

  1. Приобретите в магазине электротоваров распределительную коробку (подойдет с размерами 65х65х50 мм).
  2. Также следует купить наружную розетку небольших размеров и сетевой кабель с электрической вилкой.
  3. В боковой стенке распределительной коробки просверлите отверстие для вставки в него регулятора переменного резистора.
  4. Плата заводского регулятора или самодельное устройство размещается внутри распределительной коробки. Все выступающие части в коробке, мешающие монтажу, можно срезать.
  5. Розетку следует закрепить на крышке распределительной коробки, предварительно протянув провода внутрь последней.
  6. На рисунке выше можно увидеть, что провода сетевого кабеля касаются радиатора, который при работе нагревается. Поэтому на него одета трубка из ПВХ. Но лучше, если просверлить для сетевого кабеля отверстие в другом месте, чтобы исключить контакт его с радиатором.

Подсоединяется регулятор так, как было описано выше – на разрыве одного из проводов питающего кабеля.

На следующих фото показано, как будет выглядеть готовая розетка, имеющая встроенный регулятор оборотов болгарки, которую можно использовать и для других электроприборов.

Эл схема болгарки без регулятора оборотов

Вместо распределительной коробки можно использовать любой пластиковый корпус подходящего размера. Также короб можно изготовить самостоятельно, склеив куски пластика клеевым пистолетом.

Схема подключения болгарки — электросхема УШМ

Статья рассказывает, как устроена схема электрической болгарки, как её правильно прочесть. Детально описана схема работы регулятора оборотов, а также диагностика неполадок деталей электрической части УШМ.

Эл схема болгарки без регулятора оборотов

Устройство электрической части болгарки

Чтобы разобрать угловую шлифовальную машину или УШМ она же болгарка для ремонта или обычной смазки деталей, стоит знать, как устроен инструмент.Электросхема болгарки включает в себя следующие элементы:

  1. коллектор;
  2. редуктор;
  3. держатели;
  4. ротор, он же – якорь;
  5. графитовые электрощётки;
  6. статор;
  7. блок регулирования оборотов;
  8. кабель для подключения к сети.

Важно! При поломке хотя бы одного элемента УШМ выйдет из строя.

Эл схема болгарки без регулятора оборотов

Коллектор

Эта деталь электрической части болгарки первой бросается в глаза после снятия крышки корпуса ввиду большого размера и полированной поверхности пластин. Коллектором называется площадка на роторе, к ламелям которой подсоединяют все силовые и управляющие кабели. Главная задача коллектора – передавать по обмоткам сигналы на двигатель и блок управления.

Ротор

Якорем или ротором в электрической схеме болгарки называется вал, на котором закреплены обмотки и коллектор. Вращаясь в магнитном поле статора, якорь передаёт вращательные движения на редуктор. За счёт этого движутся режущие абразивные круги инструмента. Чем большие обороты развивает ротор, тем большей будет скорость вращения режущих кругов и мощность УШМ.

Эл схема болгарки без регулятора оборотов

Графитовые электрощётки

Графитовые электрощетки в электрической части болгарки обеспечивает подачу тока на кабель питания. Через решётку вентиляции двигателя, что располагается на корпусе УШМ, легко проверить состояние щёток. Лёгкое свечение говорит о нормальной работе, а искрение либо полное отсутствие света указывает на то, что графитовые щётки требуют замены.

Эл схема болгарки без регулятора оборотов

Редуктор

Элемент первой важности в электрической конструкции УШМ. Именно он передаёт энергию движений ротора абразивным кругам, и обеспечивает выполнение болгаркой работ. То есть, только редуктор влияет на увеличение или снижение скоростных и мощностных показателей шлифовальной машины.

ПРОСТОЙ ~регулятор оборотов~ для БОЛГАРКИ,ДРЕЛИ и др/Делаем сами

Статор

Статор в электрической части болгарки выглядит как большая катушка со строго определённым количеством витков, в соответствии с требованиями электротехники. Обмотка статора создаёт мощное магнитное поле, при взаимодействии с которым обмотки ротора начинают вращаться. Если статор выходит из строя, потребуется перемотка катушек. Такая операция в домашних условиях мало кому под силу, поэтому обращаются к мастерам.

Как читается принципиальная схема электрической болгарки

Для ремонта или техобслуживания инструмента недостаточно знать лишь перечень и задачи деталей – стоит научиться читать электрическую схему болгарки. Человеку, далёкому от электрики, это может показаться какой-то сложной задачей, но, на самом деле, особенных трудностей нет. Схема подключения болгарки читается так:

  • Две статорные обмотки не связанные друг с другом подсоединяются последовательно через силовой кабель к электросети с напряжением 220 В. За включение обмоток отвечаетвыключатель, который, в свою очередь, активируется нажатием кнопки пуска.
  • Две обмотки, параллельно подключенные к графитовым электрощёткам, идут на контакты роторного коллектора, где вся электрическая цепь и замыкается. 90% случаев выхода болгарки из строя – следствие размыкания цепи.

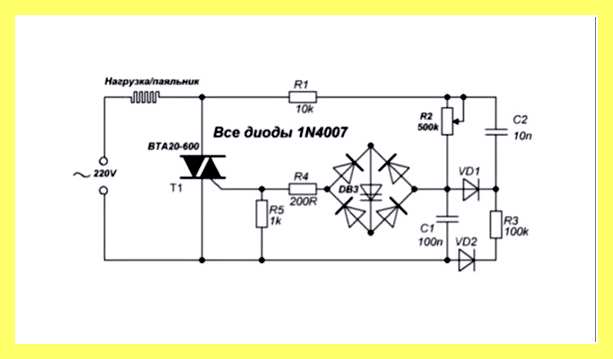

Принципиальная схема регулятора оборотов угловой шлифовальной машины

В современных электрических болгарках схема регулятора частоты вращения базируется на принципе пропуска полупроводником частичной мощности одной или двух полуволн переменного тока. Длина полуволны регулируется симистором – специальным полупроводником. Рисунок ниже содержит принципиальную схему, по которой работает регулятор оборотов электрической болгарки. Правее изображены диаграммы, отображающие полный период переменного тока до и после регулировки.

Заштрихованные фрагменты показывают мощность, которую источник электропитания передаёт электрическому двигателю УШМ через симистор.

Символ в виде волны на схеме обозначает источник переменного напряжения, буква М – электродвигатель УШМ, а К1 — выключатель. Регулятор состоит из двух цепей R-C, симистора и динистора – ещё одного полупроводника, который проводит ток только в одном направлении. Принцип работы электрической схемы регулятора оборотов болгарки таков:

  1. Нажатие К1 подаёт переменное напряжение на двигатель М и всю остальную схему.
  2. Через переменный резистор R1 проходит ток, который заряжает конденсаторC1. Сопротивление R1 определяет время заряда конденсатора: чем ниже сопротивление, тем быстрее выполняется заряд.
  3. Когда С1 полностью заряжается, напряжение в месте подключения конденсатора к динистору достигает номинального значения. C1 передаёт напряжение через динистор на управляющий электрод симистора, а сам при этом теряет заряд. На верхней диаграмме этот момент показан в виде жирной вертикальной полоски.
  4. Симистор открывается и подаёт напряжение двигателю болгарки в первом полупериоде.
  5. Когда полярность переменного тока меняется, напряжение переходит через нулевую отметку, что приводит к закрыванию динистора и симистора.

Диагностика неполадки в электрической схеме УШМ

Для выявления причины сбоя в работе электрической болгарки используют электронный мультиметр и отвёртку. Под сбоем подразумеваются следующие неполадки:

  • инструмент быстро перегревается;
  • искрение графитовых щёток;
  • не регулируется частота оборотов;
  • не возрастает скорость вращения и мощность;
  • УШМ не заводится при нажатии кнопки пуска.

Совет! Начинать диагностику неисправностей электрической схемы болгарки рекомендуют с провода, и постепенно идти к двигателю.

Силовой кабель

Для проверки кабеля питания электрической болгарки мультиметр следует перевести в режим омметра и выставить положение минимального уровня сопротивления. Один щуп мультиметра прикладывают к токоприёмному стержню вилки, второй – к одному из подводящих контактов пусковой кнопки. Проверяются оба стержня вилки. Если кабель рабочий, на каждом стержне будет прозвон с соответствующим контактом кнопки.

Если этого не наблюдается, причина неполадки в проводе, и ему требуется замена.

Пусковая кнопка

Тестирование кнопки пуска электрической болгарки проводится по тому же методу – прозвоном контактов входа и выхода. Только теперь кнопку надо нажимать. Если деталь вышла из строя, она ремонту не подлежит и нужно ставить новую.

Блок регулирования оборотов

Если на электрической болгарке сбилась регулировка частоты вращения на это указывает отсутствие шума при запуске УШМ. Прозвон соответствующего блока подтвердит подозрения, но определить, какая точно деталь вышла из строя, неопытному электрику вряд ли удастся.

Диагностика двигателя шлифовальной машины

Если схема УШМ на предыдущих участках полностью исправна, сбой, вероятнее всего, произошёл в двигателе. Такие серьёзные поломки, как замыкание между витками, происходят нечасто – на них указывает быстрое перегревание мотора электрической болгарки, утрата скорости, мощности. Куда чаще проблема в графитных щётках, а конкретно – в их износе. В среднем, щётки рассчитаны на 2,5 года работы.

На износ графитных электрощёток указывает искрение при работе, которое можно увидеть через вентиляционную решётку двигателя на корпусе УШМ.

Статор

Другой возможный источник сбоя в электрической схеме болгарки – статор. Мультиметром необходимо измерить сопротивление на обмотках статора. Прибор переключается в режим омметра, выставляется диапазон до 200 Ом, щупы подводят вначале к концам одной обмотки, затем – другой. Если величина сопротивления на обеих намотках одинакова, то статор исправен.

Ротор

После статора электрической части болгарки проверяют ротор. Концы обмоток припаяны к ламелям на коллекторе, и тестировать стоит именно там. К ламелям каждой обмотки подводятся щупы попарно, и выполняются замеры. Как и на статоре, показатели сопротивления на каждой обмотке должны сходиться.

Если намотка вообще не прозванивается, возможно, нарушилось соединение с ламелью коллектора. Если дефект подсоединения заметен, обмотку необходимо припаять на место.

Для тестирования якоря электрической болгарки есть ещё один способ. При отсутствии под рукой мультиметра понадобится лампочка на 12 В, а также аккумулятор мощностью 30-40 Вт. Чтобы продиагностировать ротор, от аккумулятора на вилку болгарки подаётся напряжение 12 В, в разрыв одного кабеля подключают лампочку, и после этого нужно крутить шпиндель УШМ. Если обмотки ротора исправны, лампочка будет светиться равномерно, без перепадов.

Изменения интенсивности накала свидетельствуют о межвитковом замыкании. Если лампа вообще не горит, причин может быть несколько:

  • обрыв в статоре;
  • замыкание в статорных обмотках;
  • неполадка с графитовыми электрощётками.

Перемотка двигателя электрической болгарки

Разность сопротивления на обмотках якоря или статора электрической схемы болгарки – верный признак межвиткового замыкания. Эта неполадка устраняется путём перемотки двигателя. Перемотка также требуется при пробивании на корпус. Выполнить такую процедуру в домашних условиях не получится. На завершающем этапе работ новую обмотку необходимо покрыть специальным лаком и выдержать в печи при высокой температуре. Это позволит минимизировать вибрацию витков обмотки при работе, а также продлит срок службы инструмента.

Для перемотки двигатель сдают в мастерскую.

Замена щёток

Электрические щётки – та деталь электрооборудования болгарки, что подлежит наиболее быстрому износу. Замена щёток нетрудная процедура, которая выполняется так:

  1. Обязательно отключить болгарку из розетки.
  2. Отвёрткой открутить крепежи корпуса, снять его.
  3. Далее нужно снять электрощётки. В зависимости от производителя, они крепятся по-разному – пружиной или заглушками. В первом случае стоит прижать пружину отвёрткой, чтобы извлечь щётку. На китайских моделях болгарок графитовые щётки, в основном, крепятся заглушками, которые также убираются отвёрткой.
  1. Снятую щётку несут в магазин, покупают новую деталь с аналогичными параметрами.
  2. При вставке новой электрощётки важно не зацепить посторонние детали, не пережать провода, добиться надёжного соединения с посадочным гнездом.
  3. Корпус закрывается, болгарка проверяется на работоспособность.

Похожие статьи

Нравится: 10
Оставить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Что будем искать? Например,Человек

Мы в социальных сетях
