чудо вилы (чудо лопата) 7 зубьев

Чудо лопаты отличаются своими нетривиальными возможностями, способствующими оптимизации, облегчению труда или универсальному использованию этого инструмента в различных жизненных обстоятельствах.

Как сделать чудо-лопату (рыхлитель)

В саду и на огороде очень много работы, но самая изнурительная — перекопка земли, ее культивация и удаление сорняков. Копать начинают загодя, небольшими участками, так как нагрузка слишком большая. В разы снизить сложность и при этом ускорить процесс минимум в два раза поможет чудо лопата. Это относительно недорогое и несложное приспособление действительно работает, причем даже на сложных почвах.

Чем отличается и что может

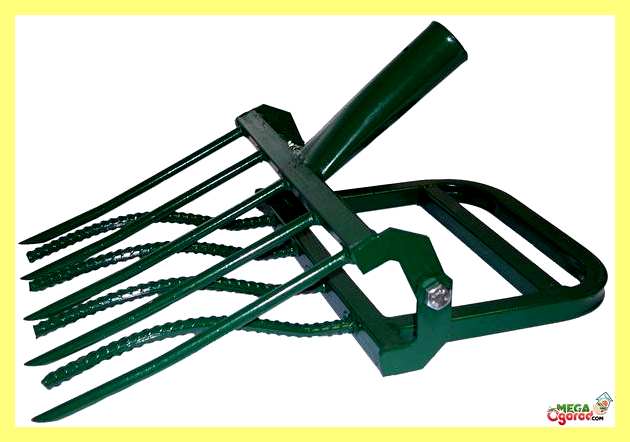

Если быть точным, то это не лопата, а рыхлитель, так как она не просто копает, но еще и разбивает комья. Чудо лопата состоит из двух (иногда одной) планок со штырями, подвижно соединенными. В некоторых моделях также присутствует задний упор — для более легкой копки плотной тяжелой земли. Так что в действительности она больше похожа на двойные вилы (смотрите фото внизу).

Из рисунка понятно, что у этого инструмента нет лопаты как таковой, но на этом отличия от классической штыковой лопаты не заканчиваются. У нее еще и ручка значительно выше — она должна вам доставать до плеча. Еще удобно, если на ее верхушке есть поперечная перекладина — можно действовать двумя руками.

Чудо лопата выполняет сразу три операции:

рыхлит почву;
разбивает комья;
«добывает» корни сорняков, не разрывая и не разрезая их (во всяком случае намного меньше их повреждая);
легко копает корнеплоды — можно копать морковь, картофель и т.п.

Но основное ее достоинство — она значительно облегчает копку земли, причем основная нагрузка приходится не на спину, как при использовании обычной штыковой лопаты, а на ноги (загонять рабочие вилы в грунт) и на руки (выворачивать вилы из земли). Спина во время работы находится в вертикальном положении и почти не нагружена.

Единственны минус этого инструмента — это вес. Он действительно гораздо больше, чем у штыковой. Но супер лопата переставляется, ее не надо поднимать. Вернее, ее поднимают только несколько раз: когда устанавливают на грунт в начале ряда.

Потом, потянув за ручку, ее просто немного перетягивают.

Есть еще один очень привлекательный момент в использовании чудо-лопаты — копается огород как минимум, в два раза быстрее. Это происходит за счет более широкой рабочей части — до 50-60 см. При условии малой физической нагрузки это очень хорошо.

Как работать

Хоть и не особо сложная это конструкция, но работа с ней имеет свои особенности. Во-первых начинать надо с дальнего края грядки, двигаться потом назад, понемногу перетаскивая назад вилы. Ну а общий порядок действий такой:

Взявшись за черенок, поставить чудо лопату, опереть ее на передний рыхлитель.
Воткнуть вилы в землю. Вогнать их так, чтобы задний упор коснулся земли. Если земля тяжелая, плотная, может понадобиться дополнительное усилие — надавите ногой на перекладину передних вил.
Потянуть черенок «на себя». При этом движении вилы начнут двигаться вверх. Поднимаясь они проходят через вилы переднего упора, разбивая комки.
Перетянуть устройство чуть назад, повторить все действия (воткнуть, дожать, потянуть черенок).

В действительности все очень просто. Стоит попробовать пару раз а дальше все повторяется «на автомате».

Конструкции

Кроме того варианта, что показан выше (под названием «Торнадо», «Землекоп» или «Пахарь»), есть еще несколько вариантов конструкций чудо-лопаты под разными названиями.

Рыхлитель почвы без переднего упора

Эта конструкция также имеет рабочие и опорные вилы, но не имеет переднего упора. Потому она менее громоздкая, чуть меньше весит. Но передний упор дает повышенную устойчивость при работе. А вес при перетаскивании не так уж важен.

Ручка приделана к рабочим вилам, задний упор приварен к гребенке вторых вил. Обе эти конструкции подвижно соединены между собой (можно использовать даже дверные петли).

На фото одна из реализаций, которая сделана на основе уголка и круглой трубы. При работе загоняют штыри в землю нажав на перекладину, а не на упор, как в большинстве моделей.

Копалка

Вариант под названием «Копалка» — это по сути широкие вилы с упором для более легкого выворачивания и высокой мощной ручкой.

Особенность этой конструкции в упоре и регулируемой ручке. Она фиксируется двумя болтами, подбирается под рост работающего человека.

Упор не стационарный, а подвижный. Он закреплен на раме. При погружении штырей в грунт на него надавливают ногой, потом не снимая ногу, выворачивают нажимая на ручку вилы из земли.

Физическая нагрузка при работе невысокая, работа продвигается быстро. Но эта чудо-лопата не пойдет для жестких и комковатых почв: она не дробит почву. Она под собственным весом проминается через вилы. Но подобное возможно только на рыхлых грунтах.

На глине или черноземе лучше иметь вторую гребенку со штырями.

Как сделать чудо-копалку смотрите в следующем видео.

Легкокоп

Эта конструкция чудо-лопаты немного отличается от предыдущей. Упоры в ней округлые, ручка дугообразная, но основа конструкции такая же. Некоторый недостаток — нет возможности регулировать ручку, а в остальном все также — подвижный упор и рабочие вилы.

Лучше эта вариация или хуже сказать сложно. Можно было бы оценить только сравнив работу обоих экземпляров на одном участке.

Если вы посмотрите следующее видео, увидите, что копать подобной чудо-лопатой можно не только рыхлые почвы, но и тяжелые. И второе, на что можно обратить внимание — все-таки для такого грунта лучше иметь вторую гребенку штырей, об которую можно раздробить вывернутые комья.

Из чего и как делать

Конструкции, как вы видели, разные, но набор материалов будет примерно одинаковым. Отличается их количество, а сечение и характеристики остаются неизменными.

Материалы для изготовления

Начинают в основном с изготовления каркаса. Его чаще делают из профилированной трубы, оптимальное сечение 30*30 мм или около того. Важна при этом толщина стенки — не менее 3 мм. В некоторых моделях использовали уголок.

Ширина полочки тоже около 30 мм, толщина металла — не менее 3 мм.

Ручку можно сделать из той же профильной трубы, можно использовать круглую. Важна также толщина стенок. В принципе, сделав фиксатор, можно использовать деревянный держак от лопаты. Некоторые покупные модели предусматривают установку именно деревянного держателя.

Проверка чудо лопаты на твердой почве

Основное внимание надо уделить материалу, который используют для зубьев рабочих вил. Это должна быть хорошая конструкционная сталь. Вилы делают из прутка не менее 8 мм в диаметре.

Из чего делают их умельцы:

Отрезают от обычных вил, приваривают на чудо-лопату.
Распрямляют пружины подвески.
Распиливают на узкие полоски автомобильные рессоры.

Если удастся найти хороший пруток — круглый, квадратный или шестигранный — не важно, вам будет намного проще. Неплохой вариант, кстати, с вилами. Но брать надо хорошие, а это недешево. И еще: рассчитывайте размеры чудо-лопаты так, чтобы рабочие вилы имели 8 штырей.

Тогда нужно будет купить две шутки обычных вил.

Если конструкцию выбрали с двумя вилами — рабочими и упорными, на упорные можно ставить отрезки подходящей длинны металлического прутка. Нагрузки тут не такие высокие, так что прочности должно хватить. Диаметр прутка — 10 мм, можно использовать ребристую арматуру, которую применяют при армировании фундамента.

Размеры

Большинство фирм, которые выпускают чудо-лопаты имеют целый ряд размеров данного изделия. Люди у нас разные по комплекции и по физической подготовке. Для мужчин можно делать более массивные модели, а для женщин и пожилых людей — меньше и легче. В среднем размеры такие:

Ширина рабочей части — от 45 см до 60 см. Больше делать не стоит: будет тяжело копать и производительность только уменьшится, а не возрастет.
Длинна штырей рабочих вил 220-300 мм.
Расстояние между штырями — 70-80 мм.
Длина ручки — по росту, удобнее, если она заканчивается в районе плеча.

Все остальные размеры подбираете в зависимости от конструкции и используемого материала.

7 дачных чудо-помощников! Необычный ручной садово-огородный инструмент

Плоскорез – великое достижение земледельческого ума. Это первый поистине универсальный садовый инструмент. Не просто для обработки почвы, а инструмент всестороннего сожительства с культурным растительным сообществом и почвой.

Плоскорез Фокина чертеж:

Плоскорез Фокина «Стриж»

2. Рыхлитель Чудо-лопата «Пахарь»

Рыхлитель Чудо-лопата «Пахарь» чертежи:

Лопата, которую можно отнести к разряду рыхлителей-культиваторов – “Пахарь”. Механизм рыхлителя Пахарь прост и достаточно эффективен. Поднятие земли осуществляется работой несложного по устройству рычага. Основная нагрузка приходится на ноги, которыми вдавливаются рабочие вилы в грунт. Поднятие почвы происходит от усилия рук, что разгружает спину и поэтому привлекательно для пожилых людей и садоводов, страдающих болями в пояснице.

Две встречные вилы, проходя одна сквозь другую разрыхляют землю без ее оборачивания, обеспечивая глубину рыхления 15-20 см.

Чудо-лопата Прокопенко

Достоинства конструкции лопаты или рыхлителя почвы или картофелекопателя

1.Глубокая обработка почвы без оборота пласта.

2.Высокая производительность труда.

3.Не требуется значительных физических усилий при обработке пласта.

4.Доступна в изготовлении.

Особенностью обработки почвы чудо-лопатой является то, что огород копается не поперек, а вдоль. Обеими, вытянутыми руками берем чудо-лопату за края верхней планки, наступаем на платформу (подножку) и она легко входит в землю. Легким движением (можно в сочетании с легким потряхиванием), отступив два шага назад, переводим лопату из вертикального положения в почти горизонтальное. После этого делаем шаг вперед, оттаскиваем лопату назад на 30 см, придаем лопате вертикальное положение, вгоняем ее в землю и циклы повторяем пока не закончится ряд.

Затем преступаем к обработке следующего ряда.

Материалы: полдюймовая труда, кругляк (или шестигранник) диметром 15 мм.

Для удобства транспортировки можно изготовить разборную конструкцию.

Чудо-лопата Прокопенко чертежи:

3. Чудо-вилы поворотные

Чудо-вилы позволяют вскапывать землю совершенно не нагружая спину за счет уникального поворотного способа работы. Чудо-вилы не требуют нагибаться или приседать. Усилия прикладываются только к «рулю». При этом в 3-4 раза возрастает производительность перекопки.

Чудо-вилы регулируются по высоте в широких пределах, что позволяет идеально подогнать инструмент под рост.

Чудо-вилы поворотные фото:

Чудо лопата (ВолБер)

4. Чудо-лопата монаха — отца Геннадия

Чудо-лопата монаха — отца Геннадия фото и чертежи:

5. Чудо-колун

Чудо-колун— это инструмент для легкой и безопасной колки дров. Вы сможете наколоть в три раза больше дров, затратив то же самое время и те же усилия, что при работе обычным колуном. При этом колоть дрова смогут даже женщины и дети, потому что основная работа состоит лишь в поднятии и опускании гири весом 3,3 кг.

Один Чудо-колун заменяет четыре инструмента: колун, топор, молоток и зубило. При соблюдении инструкции по применению инструмент абсолютно безопасен.

Чудо-колун позволяет колоть даже очень толстые полена. При этом он не требует никаких специальных навыков и очень прост в эксплуатации.

Чудо-колун фото:

6. Чудо-окучник картофеля

Чудо-окучник предназначен для рыхления почвы на картофельных грядах и окучивания взошедшего картофеля.

Благодаря оптимально рассчитанной конструкции новое изобретение способствует качественной обработке почвы (рыхлению и окучиванию) и правильному формированию гребня картофельной гряды. Расстояние между дисками регулируется, что позволяет и рыхлить почву вблизи кустов, и окучивать кусты.

Чудо-окучник позволит Вам без особых усилий и в кратчайшие сроки провести окучивание картофеля, избежав трудоемкой и утомительной работы по обработке почвы ручной тяпкой. Работать картофелеокучником нужно вдвоем.

Чудо-окучник картофеля фото и чертежи:

7. Рыхлитель грунта «Торнадо»

Рыхлитель грунта «Торнадо» и землю рыхлит, и с многолетними сорняками типа пырея или вьюнка полевого с легкостью справляется.

Рыхлитель грунта «Торнадо» фото и чертежи:

Источник

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

Чудо лопата Виды, устройство и характеристики

Чудо лопата – это усовершенствованный инструмент, имеющий специальное или универсальное назначение и соответствующие конструктивные доработки и модификации устройства, позволяющие оптимизировать работу с ним.

Назначение чудо лопаты

В зависимости от вида и назначения, чудо лопат использовать их можно для:

земельных работ;
вскапывания земли;
рыхления почвы;
уборки снега;
в походных условиях для выполнения разнообразных работ и каких-либо действий.

Универсальные модели могут пригодиться каждому человеку, в самых непредвиденных ситуациях.

Приставка «чудо» к слову лопата означает какие-то ее особенности, модернизацию и специфические характеристики конструкции, облегчающие работу с этим инструментом, который может быть разных видов и назначений.

Виды чудо лопат с описанием и видео

Чудо лопаты отличаются своими нетривиальными возможностями, способствующими оптимизации, облегчению труда или универсальному использованию этого инструмента в различных жизненных обстоятельствах.

Ниже приведены примеры чудесных модификаций и их основные характеристики с кратким описанием.

Архимедова чудо лопата

Архимедова чудо лопата – это усовершенствованный вид штыковой лопаты, в устройстве которой имеется конструктивная особенность – специальный ножной рычаг.

Наличие ножного рычага позволяет человеку производить вскапывание земли одной рукой и практически без наклонов, что обеспечивает значительное снижение нагрузки на позвоночник, поясницу и просто облегчает работу на земельном участке.

ЧУДО ЛОПАТА-40 ТОРНАДИКА_RU 2021

Важно!

Архимедова чудо лопата для копки земли не самый лучший вариант, ее основная задача именно вскапывать почву в саду и огороде, а не копать, и это надо понимать.

Как работать с архимедовой лопатой?

Штыковое полотно копательного инструмента загоняется в землю обычным способом, путем втыкания ее в грунт и нажатием на плечо лопаты ногой, затем нужно наклонить черенок на себя, этим действием взводится Архимедов рычаг, на который просто наступаем ногой, и выбранная часть почвы вскапывается.

Для работы с модифицированными инструментами требуется прилагать гораздо меньше усилий, при этом производительность заметно увеличивается.

Изобретателем «Архимедовой лопаты» является инженер-механик Владимир Колыбелин, который запатентовал свое изобретение более 10 лет назад.

Чудо лопата «Рыхлитель»

Чудо лопата «Рыхлитель» – это специальное устройство, предназначенное для рыхления и вскапывания земли в огородах и на садовых участках.

Конструктивная особенность таких рыхлителей заключается в том, что они не похожи на обычные лопаты, имеющие копательный ковш.

Основная рабочая часть такого чудо-инструмента состоит из жестких металлических стержней, которые легко входят в почву, далее остается приложить небольшое воздействие на имеющийся рычаг и земля с легкостью будет вскопана.

В зависимости от конструкции рыхлителя рычагом может быть горизонтальная планка (педалька), расположенная внизу устройства и предназначенная для воздействия на него ногой, либо обычный черенок, а в некоторых случаях перекладина рукоятки, которые нужно наклонять вниз руками.

Таким образом, принцип действия чудо лопаты «Рыхлитель» основан на взаимодействии рычагов, поднимающих один ряд жестких металлических стержней.

В момент поднятия стержней происходит вскапывание и одновременное рыхление почвы, поэтому данный инструмент также называют одним словом «рыхлитель», пример того, как он работает смотрите в видео:

В Интернете можно найти чудо лопату из серии «Рыхлитель», производимую под разными брендами: «Рыхлитель», «Пахарь», «Торнадо», «Крот», «Торнадика», «Землекоп» и др.

Инструмент разных производителей может иметь некоторые отличия от конкурентов, но принцип действия этих устройств является однотипным.

Разница может быть в наличии переднего упора в конструкции инструмента или его отсутствие.

Кроме этого каждая фирма в производстве использует металл разных марок, от которого зависит надежность устройства и его долговечность.

Например , комплектующие элементы некоторых рыхлителей могут быть изготовлены с использованием более дешевых марок металла, также производители могут сэкономить на толщине стержней.

Поэтому перед покупкой необходимо уточнять у продавцов все интересующие моменты.

Использование чудо лопаты типа «Рыхлитель» увеличивает производительность и эффективность примерно на 30%, чем в случае выполнения тех же самых работ по вскапыванию и рыхлению почвы обычной штыковой лопатой.

При этом работая чудным инструментом, физическая нагрузка гораздо ниже и, поэтому не возникают боли в спине и пояснице.

Скоростная чудо лопата «Вятский пахарь»

Скоростная чудо-лопата представляет собой модификацию классического инструмента, на верху черенка которого установлена горизонтальная планка, именно она является конструктивной доработкой устройства.

Скоростной ее называют в связи с тем, что вскапывание земли с помощью этого инструмента проходит гораздо легче и быстрее.

А именно, в процессе работы происходит воздействие физической силы рук на горизонтальную планку устройства, в результате земля откидывается в сторону легко и быстро.

Конструкция устройства рассчитана на работу с ним в положении стоя, благодаря чему отсутствует нагрузка на поясничный отдел позвоночника, которая обычно возникает при работе со стандартными лопатами.

Именно этот момент значительно сокращает трудозатраты, кроме того, воздействие на горизонтальный рычаг требует меньших усилий, чем при вскапывании земли классической штыковой лопатой.

Штыковая часть скоростного модифицированного устройства может иметь большую площадь и закругленную форму, в некоторых случаях полотно смещено в сторону относительно центральной оси, по типу флажка, что дополнительно ускоряет выполнение земельных работ.

Эргономичная лопата «Торнадо»

Эргономичная лопата «Торнадо» – это инструмент для ручной уборки снега, имеющий изогнутый черенок, на котором расположена дополнительная рукоятка.

Облегченные материалы, используемые в производстве эргономичных лопат и их конструктивные особенности, увеличивают производительность в 5 раз, при этом снижаются трудозатраты примерно в 3 раза.

Дополнительной опцией эргономичной лопаты «Торнадо» является сменный ковш с металлической окантовкой для работы в более жестких условиях, например, с мокрым снегом и легкой обледенелостью.

Многофункциональная чудо лопата

Многофункциональная чудо лопата – это универсальный инструмент, специально разработанный для использования в походных или военных условиях.

Такие мультитулы объединяют в себе сразу несколько разных функций, в число которых могут входить:

кирка;
пила;
вилка;
открывалка для бутылок и банок;
гаечные ключи;
молоток;
топорик;
фонарик;
компас;
огниво;
штыковое полотно др.

Как правило, все многофункциональные чудо лопаты обладают компактными размерами, разборным или складным принципом устройства, позволяющие легко транспортировать этот инструмент.

За многофункциональность, надежность, практичность и качество такие универсальные чудо лопаты называют тактическими или военными.

Подробное описание многофункциональной тактической чудо-лопатки смотрите здесь

Заключение

Чудо лопаты – это современные, необычные и очень полезные инструменты, которые значительно облегчают и оптимизируют труд человека.

Садоводам и огородникам подойдут изделия, предназначенные непосредственно для работы с землей, а путешественникам и автомобилистам желательно обзавестись многофункциональным инструментом.
