1.7.84. Защита с помощьюдвойной либо усиленной изоляцииможет быть обеспечена применениемэлектрического оборудования классаIIлибо заключением электрического оборудования, имеющего только основную изоляцию токоведущих частей, в изолирующую оболочку.
1) Нулевой защитный (ре) проводник или реn-проводник питающей линии в системе тn;
Если трубопровод газоснабжения имеет изолирующую вставку на вводе в здание, к основной системе уравнивания потенциалов присоединяется только та часть трубопровода, которая находится относительно изолирующей вставки со стороны строения;
5) железные части каркаса строения;
6) железные части централизованных систем вентиляции и кондиционирования. При наличии децентрализованных систем вентиляции и кондиционирования железные воздуховоды следует присоединять к шине РЕ щитов питания вентиляторов и кондюков;
7) заземляющее устройство системы молниезащиты 2-й и 3-й категории;
8) заземляющий проводник многофункционального (рабочего) заземления, если такое имеется и если отсутствуют ограничения на присоединение сети рабочего заземления к заземляющему устройству защитного заземления;
9) железные оболочки телекоммуникационных кабелей.
Проводящие части, входящие в здание снаружи, должны быть соединены как можно поближе к точке их входа в здание.
Для соединения с основной системой уравнивания потенциалов все обозначенные части должны быть присоединены к главной заземляющей шине (1.7.119) с помощью проводников системы уравнивания потенциалов.
1.7.83.Системадополнительного уравнивания потенциалов,должна соединять меж собой все сразу доступные прикосновению открытые проводящие части стационарного электрического оборудования и посторонние проводящие части, включая доступные прикосновению железные части строй конструкций строения, также нулевые защитные проводники в системе ТNи защитные заземляющие проводники в системахIТ и ТТ, включая защитные проводники бытовых розеток.
Для уравнивания потенциалов могут быть применены специально предусмотренные проводники или открытые проводящие части и посторонние проводящие части, если они удовлетворяют требованиям 1.7.122 к защитным проводникам в отношении проводимости и непрерывности электронной цепи.
Рис. 1.7.7. Система уравнивания потенциалов в здании
Обозначения рис.1.7.7
М – открытая проводящая часть
С – посторонняя проводящая часть:
С1 – железные трубы водопровода, входящие в здание
С2 – железные трубы канализации, входящие в здание
С3 – железные трубы газоснабжения с изолирующей вставкой на вводе, входящие
С4 – воздуховоды вентиляции и кондиционирования
С5 – система отопления
С6 – железные водопроводные трубы в ванной комнате
С7 – железная ванна
С8 – посторонняя проводящая часть, находящаяся в границах досягаемости от
открытых проводящих частей
С9 – арматура железобетонных конструкций
ГЗШ – главная заземляющая шина
Т – заземлитель
Т1 – естественный заземлитель
Т2 – заземлитель молниезащиты (если имеется)
1 – нулевой защитный проводник
2 – проводник основной системы уравнивания потенциалов
3 – проводник дополнительной системы уравнивания потенциалов
4 – токоотвод системы молниезащиты
5 – контур (магистраль) рабочего заземления в помещении информационного
вычислительного оборудования
6 – проводник рабочего (функционального) заземления
7 – проводник уравнивания потенциалов в системе рабочего (функционального)
8 – заземляющий проводник
1.7.84. Защита с помощьюдвойной или усиленной изоляцииможет быть обеспечена применениемэлектрооборудования классаIIили заключением электрооборудования, имеющего только основную изоляцию токоведущих частей, в изолирующую оболочку.
Проводящие части, находящиеся внутри изолирующей оболочки, не должны быть присоединены к защитному проводнику и к системе уравнивания потенциалов.
Защитные проводники в электроустановках (PE-проводники)
Главной задачей, которая должна быть решена при создании любой электроустановки, является обеспечение ее электробезопасности. Нормативные документы предусматривают совокупность мер по защите людей и животных от поражения электрическим током, которую следует предусмотреть при проектировании электроустановки и ее монтаже.
Под проводником в нормативной документации понимается проводящая часть (часть, способна проводить электрический ток), рассчитанная на проведение электрического тока определенного значения. В электроустановках зданий используются линейные, нейтральные, защитные и некоторые другие проводники.
Защитные проводники (РЕ) применяются в электроустановках для защиты людей и животных от поражения электрическим током. Защитные проводники, обычно, имеют электрическую связь с заземляющим устройством и поэтому в нормальном режиме электроустановки здания находятся под потенциалом локальной земли.
К защитным проводникам присоединяются открытые проводящие части электрооборудования класса I, с которыми человек имеет многократные электрические контакты.
Поэтому при выполнении монтажа электроустановки здания очень важно не перепутать защитные проводники с линейными проводниками, чтобы исключить ситуацию, когда человек, прикоснувшийся к корпусу, например, холодильника, к которому ошибочно подключен фазный проводник, будет поражен электрическим током. Уникальная цветовая идентификация защитных проводников создана для резкого сокращения подобных ошибок.
В системах TN-C, TN-S, TN-С-S защитный проводник соединен с заземленной токоведущей частью источника питания, например, с заземленной нейтралью трансформатора. Он называется нулевым защитным проводником .
В электроустановках зданий применяются также совмещенные нулевые защитные и рабочие проводники (РЕN-проводники) , которые сочетают функции как нулевых защитных, так и нейтральных (нулевых рабочих) проводников. По своему назначению к защитным проводникам относятся также заземляющие проводники и защитные проводники уравнивания потенциалов.
Система заземления TN–S:
Нулевым защитным проводником (PE – проводник в системе TN–S) называется проводник, соединяющий зануляемые части (открытые проводящие части) с глухозаземленной нейтральной точкой источника питания трехфазного тока или с заземленным выводом источника питания однофазного тока, или с заземленной средней точкой источника питания в сетях постоянного тока. Нулевой защитный проводник следует отличать от нулевого рабочего и PEN проводников.
Нулевой рабочий проводник (N – проводник в системе TN–S) – проводник в электроустановках напряжением до 1 кВ, созданный для питания электроприемников соединенный с глухозаземленной нейтральной точкой генератора или трансформатора в сетях трехфазного тока, с глухозаземленным выводом источника однофазного тока, с глухозаземленной точкой источника в сетях постоянного тока.

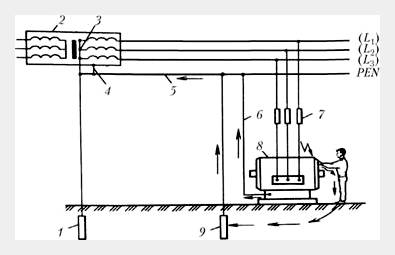

Совмещенный нулевой защитный и нулевой рабочий проводник (PEN – проводник в системе TN–C) – проводник в электроустановках напряжением до 1 кВ, совмещающий функции нулевого защитного и нулевого рабочего проводника.
Система заземления TN–C:
Заземляющие проводники являются составной частью заземляющего устройства электроустановки здания. Они обеспечивают электрическое соединение заземлителя с главной заземляющей шиной, к которой, в свою очередь, присоединяются другие защитные проводники электроустановки здания.

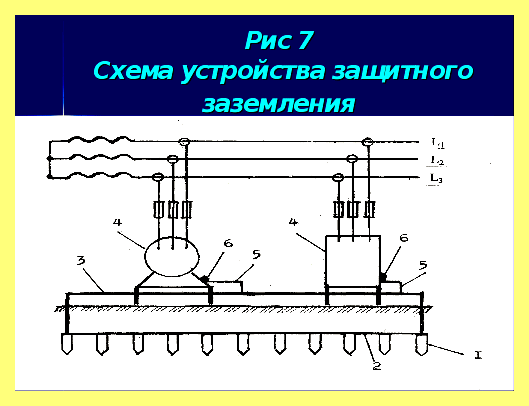

Защитное заземление – преднамеренное электрическое соединение с землей или ее эквивалентом металлических нетоковедущих частей, которые возможно окажутся под напряжением вследствие замыкания на корпус и по другим причинам (индуктивное влияние соседних токоведущих частей, вынос потенциала, разряд молнии и т. п.). Эквивалентом земли может быть вода реки или моря, каменный уголь в карьерном залегании и т. п.
Назначение защитного заземления – устранение опасности поражения током в случае прикосновения к корпусу электроустановки и другим нетоковедущим металлическим частям, оказавшимся под напряжением вследствие замыкания на корпус и по другим причинам.
Проводники уравнивания потенциалов применяются в электроустановках зданий и в зданиях для выполнения уравнивания потенциалов (соединения между собой открытых и сторонних проводящих частей с целью обеспечения эквипотенциальности), которое обычно создано для защиты людей и животных от поражения электрическим током. Поэтому почти всегда эти проводники являются защитными проводниками уравнивания потенциалов.
В соответствии с требованиями ГОСТ Р 50462 желтый цвет и зеленый цвет могут использоваться в комбинации желто-зеленого цвета, которая применяется исключительно для обозначения защитных (нулевых защитных) проводников (PE). Применение для идентификации проводников желтого цвета или зеленого цветов не допускается, если существует опасность смешивания указанных цветов с комбинацией желтого и зеленого цветов.
На основании требований, изложенных в ГОСТ Р 50462, в ПУЭ были внесены дополнения, устанавливающие следующую цветовую маркировку проводников электропроводок:
- двухцветная комбинация желто-зеленого цвета должна обозначать защитные и нулевые защитные проводники;
- голубой цвет следует применять для идентификации нулевых рабочих проводников;
- двухцветную комбинацию желто-зеленого цвета по всей длине проводника с голубыми метками на его концах, которые наносятся во время монтажа, необходимо использовать для обозначения PEN-проводников.
В соответствии с требованиями ГОСТ Р МЭК 245-1, ГОСТ Р МЭК 60227-1 и ГОСТ Р МЭК 60173 комбинация желтого и зеленого цветов должна использоваться только для обозначения той изолированной жилы кабеля, которая создана для применения в качестве защитного проводника. Комбинация желтого и зеленого цветов не должна применяться для идентификации других жил кабеля.
Телеграмм канал для тех, кто каждый день хочет узнавать новое и интересное: Школа для электрика
Если Вам понравилась эта статья, поделитесь ссылкой на неё в социальных сетях. Это сильно поможет развитию нашего сайта!
Не пропустите обновления, подпишитесь на наши соцсети:
Системы заземления электрических сетей до и выше 1000 В
Существует несколько вариантов работы электрических сетей зависимо от их системы заземления. Кратко охарактеризуем имеющиеся системы заземления электрических сетей класса напряжения до и выше 1000 В.
Почему чаще отгорает ноль, а не фаза? #энерголикбез
Сети класса напряжения до 1000 В
В электрической сети данной конфигурации нейтральный вывод питающего силового трансформатора глухо заземлен , другими словами электрически соединен с заземляющим контуром на трансформаторной подстанции. На всем протяжении от подстанции к потребителю нулевой и защитный проводник объединены в один общий – так называемый PEN-проводник.
Данная сеть предусматривает «зануление» электроприборов — присоединение нулевого и защитного проводника к совмещенному проводнику PEN. Данная сеть является устаревшей и реализуется исключительно в промышленности и в уличном освещении.
Зануление электроприборов в быту запрещено из-за опасности появления опасного потенциала на зануленных корпусах, поэтому такая сеть в старых постройках эксплуатируется только в качестве двухпроводной – используется только нулевой и фазный проводники.
Данная сеть отличается от предыдущей тем, что совмещенный проводник PEN разделяется в определенной точке, обычно, после входа в здание — на нулевой проводник N и защитный заземляющий проводник PE.
Сеть конфигурации TN-C-S наиболее распространенная в наше время. Данная сеть является одной из рекомендуемых систем согласно ПУЭ и может быть реализована на новых объектах.
Система заземления TN-С:
1 — заземлитель нейтрали (средней точки) источника питания, 2 — открытые проводящие части, N — нулевой рабочий проводник — нулевой рабочий (нейтральный) проводник, PE — защитный проводник — защитный проводник (заземляющий проводник, нулевой защитный проводник, защитный проводник системы уравнивания потенциалов), PEN — совмещенный нулевой защитный и нулевой рабочий проводники — совмещенный нулевой защитный и нулевой рабочий проводники.
Конфигурация данной электрической сети отличается от предыдущих тем, что предусматривает разделение совмещенного проводника еще на питающей подстанции, на всем протяжении линии нулевой и заземляющий проводники разделены.
Данная система используется при строительстве новых объектов и является наиболее предпочтительной из всех имеющихся. Но в связи с более высокой стоимостью реализации (необходимостью прокладки отдельного защитного проводника), часто все таки отдается предпочтение сети конфигурации TN-C-S.
Система заземления TN-S:
Система заземления TN-C-S:
В этом случае нейтраль силового трансформатора также имеет глухое заземление, но электропроводка конечного потребителя заземляется от индивидуального заземляющего контура, не имеющего электрической связи с заземленной нейтралью трансформатора.
Данная система заземления рекомендуется к применению в случае неудовлетворительного состояния электрических сетей, в каких эксплуатация предусмотренного заземления может быть небезопасной.
В главном это сети TN-C, в каких не предусмотрено заземление в принципе, также сети TN-C-S, которые не удовлетворяют требованиям ПУЭ относительно механической прочности совмещенного проводника, также наличия его повторных заземлений.
Система заземления TT:
1 — заземлитель нейтрали (средней точки) источника питания, 2 — открытые проводящие части, 3 — заземлитель открытых проводящих частей, N — нулевой рабочий проводник — нулевой рабочий (нейтральный) проводник, PE — защитный проводник — защитный проводник (заземляющий проводник, нулевой защитный проводник, защитный проводник системы уравнивания потенциалов).
Нейтрали силовых трансформаторов в сети данной конфигурации не заземлены, другими словами, изолированы от заземляющего контура подстации. Защитный заземляющий проводник может подключаться к заземляющему контуру на подстанции либо непосредственно у потребителя к имеющемуся заземляющему контуру.
Система заземления IT:
1 — сопротивление заземления нейтрали источника питания (если имеется), 2 — заземлитель, 3 — открытые проводящие части, 4 — заземляющее устройство, PE — защитный проводник — защитный проводник (заземляющий проводник, нулевой защитный проводник, защитный проводник системы уравнивания потенциалов).
Данная система заземления применяется для электроснабжения объектов, к которым предъявляются особые требования относительно безопасности и надежности. Это помещения электроустановок электростанций, подстанций, опасных производств, а именно горнодобывающей промышленности, взрывоопасные помещения и др.
Сети класса напряжения выше 1000 В
Электроустановки и сети класса напряжения 6, 10 и 35 кВ работают почти всегда в режиме изолированной нейтрали. В связи с отсутствие заземления нейтрали замыкание одной из фаз на землю не является коротким замыканием и не отключается защитой.
В случае наличия замыкания в сети данной конфигурации допускается ее непродолжительная работа, обычно, на время отыскания поврежденного участка и отделения его от сети. Другими словами при наличии замыкания в сети изолированной нейтралью потребители не теряют питание, а продолжают работать в прежнем режиме, кроме поврежденного участка, в каком наблюдается неполнофазный режим – обрыв одной из фаз.
Опасность данной сети состоит в том, что в случае однофазного замыкания происходит растекание токов на землю от точки падения провода на 8 м на открытом пространстве и 4 м в помещениях. Человек, попавший в зону действия растекания данных токов, будет смертельно поражен электрическим током.
Нейтраль сетей 6 и 10 кВ может быть заземлена через специальные компенсирующие реакторы и дугогасящие катушки, которые позволяют компенсировать токи замыкания на землю. Данная система заземления сетей применяется в случае наличия больших токов замыкания на землю, которые могут быть опасны для электрооборудования данных сетей. Такая система заземления электрических сетей называется резонансной либо компенсированной .
Электрические сети класса напряжения 110 и 150кВ имеют эффективную систему заземления. При данной системе заземления большинство силовых трансформаторов электрической сети имеет глухое заземление нейтрали , а некоторые трансформаторы имеют нейтраль, разземленную через разрядники или ограничители перенапряжения . Выборочное разземление нейтралей позволяет снизить токи короткого замыкания в электрических сетях.
В результате расчетов, выбирается, на каких подстанциях следует разземлить нейтрали трансформаторов, чтобы обеспечить максимально эффективную работу электрической сети. Разземление нейтралей через разрядники или ОПН выполняется для того, чтобы защитить обмотку силовых трансформаторов от возможных перенапряжений.
Сети класса напряжения 220- 750 кВ работают в режиме глухозаземленной нейтрали, другими словами в таких сетях все выводы нейтральных обмоток силовых трансформаторов и автотрансформаторов имеют электрическое соединение с заземляющим контуром подстанций.
