Чертежи лестницы на 2 этаж

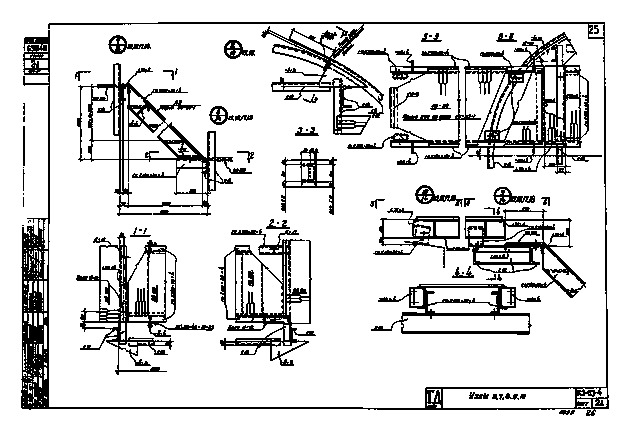

chertezhi lestnicy na 2 jetazh 2

Содержание

Деревянная лестница своими руками. Часть 2: изготовление косоуров.

Если есть необходимость в улучшении конструкции, калькулятор расчета прямой лестницы на тетивах выдает совет, как это сделать:

Расчет лестниц на тетивах

X — длина проема лестницы
Y — высота лестницы
Z — ширина лестницы
C — количество ступеней
W — толщина ступеней
F — выступ ступеней
T — толщина тетивы или косоура
H — показывать подступенки
LR — направление подъема лестницы
SP — положение первой ступени относительно уровня пола второго этажа

Возможности программы.

Расчет удобной конструкции деревянной лестницы на тетивах.
Определение необходимого количества материалов.
Точные размеры всех деталей.
Подробные чертежи и схемы всех элементов лестницы.
Рекомендации по удобству лестницы.

Расчет удобства лестницы вычисляется по формуле, основанной на длине шага.
Длина шага человека составляет от 60 до 66 см, в среднем — 63 см.
Удобная лестница соответствует формуле: 2 высоты ступени + глубина ступени = 63±3 см.

Наиболее удобный наклон лестницы — от 30° до 40°.
Глубина ступеней лестницы должна соответствовать 45 размеру обуви — не меньше 28-30 см.
Недостаток глубины можно компенсировать выступом ступени.
Высота ступени должна быть до 20-25 см.

У вас пока нет сохраненных расчетов.
Зарегистрируйтесь или войдите, что бы иметь возможность сохранять свои расчеты и отправлять их по почте.

Автор проекта: Дмитрий Житов © 2007 — 2023
Facebook Vkontakte

Место приема благодарностей.

Автор: Бакуменко Валентина

Расчет прямой лестницы

В процессе строительства жилого дома лестнице нужно уделить особое внимание ещё на стадии проектирования. К сожалению, это понимают далеко не все. Отсутствие самого проекта дома, низкоквалифицированная бригада строителей и прочие обстоятельства зачастую приводят к тому, что внешне красивая лестница оказывается не совсем удобной в эксплуатации, а при наличии в доме детей и пожилых людей – и вовсе опасной. Я это авторитетно заявляю как мать трехлетней гиперактивной малышки, которая регулярно летала с лестницы нашей мансардной квартиры в период с полутора до двух лет.

А все потому, что фирме-застройщику было лень озадачиваться соответствием технических характеристик такой важной детали жилого помещения установленным нормам.

Программа расчета лестницы

Итак, лестница в доме должна быть в первую очередь удобной. Особенно, если вы планируете активно её использовать. И если возводить дом, не учтя изначально необходимую площадь для её размещения, впоследствии придется ломать голову над тем, как её вписать в ограниченное пространство таким образом, чтобы однажды не пересчитать себе все кости во время спуска со второго этажа. Про внешний вид конструкции, её уместность и гармонию с интерьером в отдельных случаях я и вовсе промолчу. Чаще всего, если изначально не продумать размещение лестницы и не просчитать необходимые для этого площади, приходится чем-то жертвовать: или красотой или удобством. А порой и тем, и другим.

Чтобы не сталкиваться с подобными проблемами, воспользуйтесь калькулятором расчета лестницы. Он поможет вам сделать все необходимые расчёты онлайн, подобрать оптимальные параметры конструкции, исходя из имеющихся площадей, или, в случае расчетов на стадии проектирования дома, подобрать размеры требуемой площади для размещения наиболее удобной лестницы – и все это абсолютно бесплатно.

Расчет прямой лестницы на тетивах

На этой странице вы сможете сделать расчет прямой лестницы на тетивах. Прямая лестница занимает немного места в ширину, при этом ей требуется довольно много места в длину. Она оптимально подходит для размещения в просторных помещениях небольшой высоты и устанавливается обычно вдоль стены, ограничиваясь сбоку перилами. Чтобы избежать потери полезной площади, под лестницей можно разместить гардеробную или же обустроить небольшое рабочее место (как, впрочем, и место для отдыха или что-то другое – полет фантазии неограничен). Прямая лестница состоит из одного ряда ступеней – марша и называется одномаршевой. Так как лестницы данного типа не оснащаются промежуточными площадками, на которых было бы можно остановиться и передохнуть во время подъёма, крайне важно рассчитать оптимальный размер ступеней и их высоту.

Добиваться при этом следует таких параметров, при которых ходьба по лестнице осуществлялась бы в привычном для человека ритме шага. Немаловажен и угол наклона прямой лестницы. Отсутствие площадок и поворотов, которые могли бы задержать человека в случае падения, приводит к необходимости стараться сделать лестницу как можно боле пологой (угол наклона 30°-45°, не более).

Параметры расчета и результаты

Программа для расчета лестниц учитывает несколько основных параметров: • Желаемые/текущие размеры площади, которую будет занимать лестница; • Высоту помещения; • Желаемое количество ступеней и их толщину; • Выступ ступеней. После того, как будут введены все значения, онлайн-калькулятор сделает расчет. Для удобства печати предусмотрена возможность вывести результат в отдельном окне. В результатах расчета вы увидите общий чертеж лестницы, чертеж шаблона ступеней и чертеж тетивы с подробными объяснениями. В случае несоответствия параметров лестницы стандартам и рекомендациям СНиПов, что может сделать лестницу неудобной в использовании, программа сообщит об этом и порекомендует внести изменения с конкретным их указанием (например, увеличить количество ступеней). Таким образом, вы сможете «играть» с параметрами до тех пор, пока не найдете оптимальный вариант.

Прямая лестница считается самой удобной в эксплуатации, не создающей помех в перемещении мебели на верхние этажи и наименее опасной из существующих разновидностей лестниц. Если изготавливать её в точном соответствии с расчётами и рекомендациями нашего строительного калькулятора, она станет комфортной в использовании и безопасной конструктивной частью вашего дома.

Онлайн расчет лестниц — 16 калькуляторов

Лестница – незаменимый элемент оформления дома, здания или сооружения высотой более одного этажа. Важно понимать, что неправильные вычисления могут привести к довольно серьёзным последствиям, вплоть до деформации или обвалу конструкции. Именно поэтому, следует обращаться к профессионалам или пользоваться профессиональным расчётом лестницы – специальным калькулятором, который поможет это сделать.

https://perpendicular.pro обеспечивает лучшие условия для калькуляции лестниц, их размеров и объёмов материалов, которые придётся израсходовать на их возведение. Среди предлагаемых на сайте можно выбрать и рассчитать самые популярные на сегодняшний день бетонные, деревянные и железные лестницы.

Широко представлено разнообразие возможных типов: винтовые, маршевые, комбинированные. Для удобства их классифицируют по разновидностям несущего элемента. Это могут быть косоуры, больцы, тетивы и другие – более редкие, но тоже встречающиеся элементы.

Лестница на второй этаж в каркасном доме

На нашем сайте представлен 3D калькулятор расчёта лестниц,который позволяет выполнить максимально точные вычисления.

Типы калькуляторов на нашем сайте:

  • Для расчета лестниц с прямыми и забежными ступенями;
  • Для лестниц с забежными ступенями и поворотом на 90 и 180 градусов;
  • Для прямых лестниц на косоурах;
  • Для прямых лестниц с пролётами и площадками;
  • Для лестниц с поворотом 90 и 180 градусови тетивой зигзаг;
  • Для винтовых лестниц.

Поможет выполнить расчет лестницы онлайн калькулятор — с чертежами, уточнениями, а также детальным описанием нюансов, ведь чем сложнее такая конструкция, тем сложнее самостоятельно правильно рассчитывать лестницу.

Калькулятор расчета лестницы — для чего он нужен?

Тщательно выверенные программные алгоритмы установленного на нашем сайте калькулятора позволяют выполнить максимально точные расчёты. Программа исключает неточности, нестыковки, а также несоответствие строительным нормам. Она позволит откорректировать имеющиеся ошибки и обеспечить оптимальный расчёт лестницы второго этажа.

Залог качественно возведённой лестницы – правильный подбор всех параметров: расчёт ступеней лестницы; высоту перил, которую следует учитывать при наличии детей, а также расчёт градуса лестницы, продуматьудобства, тетивы, косоуаров.

Как рассчитать лестницу по своим параметрам?

Можно углубиться в процесс подсчётов, ориентируясь на практические рекомендации опытных строителей, постоянно уточняя особенности и специфику возведения, а можно сделать расчет лестницы ведущей на второй этаж в частном доме, ориентируясь на имеющуюся в калькуляторе информацию на нашем сайте и получить действительно надёжную и долговечную лестницу.

Удобная форма введения параметров, выбора подходящих позиций позволяет получить детальный чертёж лестницы, а также точный объём строительных материалов, которые понадобятся в процессе возведения. Но самой главной функцией нашего калькулятора является возможность насладиться 3Д моделью будущей конструкции, увидеть лестницу в трёхмерном изображении и представить её в интерьере вашего дома.

3D Расчет прямой лестницы

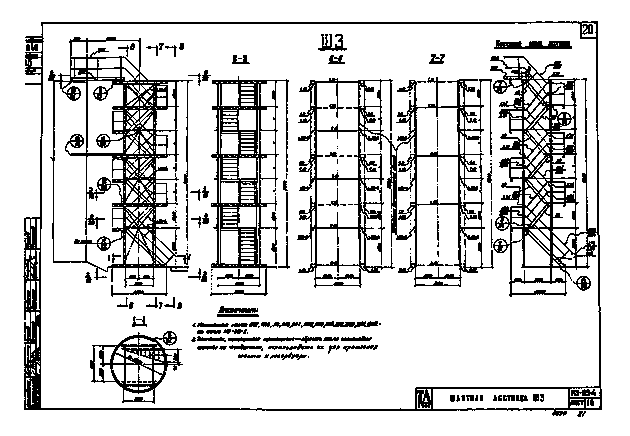

Чертежи лестницы на 2 этаж

Вы можете строить свою лестницу с подступеньками, или без них. Данная функция позволяет увидеть, как будет выглядеть конструкция при обоих вариантах.

Функция «Верхняя ступень ниже пола 2 этажа: SP»

Чертежи лестницы на 2 этаж

Рис. 3 Исполнение лестницы с верхней ступеней ниже пола

В зависимости от взаиморазмещения конструкции и пола верхнего этажа:

  1. Верхняя плоскость верхней ступеньки на одном уровне с плоскостью пола верхнего этажа;
  2. Верхняя плоскость верхней ступеньки ниже плоскостью пола верхнего этажа на высоту ступени.

Выбор того, или иного взаиморазмещения может зависеть от: толщины межэтажных перекрытий, желаемого взаимоотношения количества ступеней и их высоты, длины заготовок для косоуров и длины проёма, желаемого угла наклона лестницы, или просто вкусов и предпочтений хозяина дома. Обратите внимание, на рисунке, на котором верхняя ступень ниже пола 2 этажа, толщина межэтажного перекрытия больше, чем на рисунке, на котором, верхняя ступень на уровне пола 2 этажа. При толщине перекрытия, меньше высоты ступеньки, косоур просто не упрётся в перекрытие (поэтому при демонстрации второго варианта, эту толщину пришлось увеличить).

Функция «Черно-белый чертеж

Чертежи лестницы на 2 этаж

Быстрый расчёт лестницы, проект в SketchUp

Рис. 4 Черно-белый чертеж лестницы

Использовать данную функцию целесообразно в двух случаях:

  1. Если Вы привыкли работать со стандартными чертежами по ГОСТам, и, соответственно, лучше воспринимаете графику без цветового наполнения.
  2. Если Вы собираетесь распечатать результаты работы калькулятора. Тогда и меньше краски/тонера потратите и визуальное восприятие рисунков на бумаге будет лучше. И, конечно же, данная функция используется при печати на чёрно-белом принтере.

Функция «Изменить направление подъема: LR»

Чертежи лестницы на 2 этаж

Рис. 5 Вид лестниц см разными направлениями подъема

К конкретной лестнице, которая размещена определённым образом в доме можно подойти сбоку с двух сторон или только с одной — когда лестница соприкасается со стеной. В последнем случае существует два варианта размещения конструкции относительно наблюдателя:

  1. Подъём слева направо;
  2. Подъём справа налево.

Данная функция позволяет визуализировать оба этих варианта

Расчет марша прямой лестницы на второй этаж

Главный результат работы данного калькулятора:

  1. Информация, необходимая для изготовления тетив
  2. Информация, необходимая для изготовления ступеней
Согласно этой информации, выполняется расчёт марша лестницы, и изготавливаются детали, из которых собирается конструкция.

Все остальные чертежи показывают конечный вид конструкции: после состыковки тетив и ступеней друг с другом.

Особенностью данного калькулятора является реализация двух функций:

  1. Оценка удобства лестницы;
  2. Корректировка конструкции лестницы.

Оценка удобства лестницы осуществляется по трём критериям:

  1. Соответствие конструкции средней длине шага. В соответствии с этим критерием, сумма глубины ступени и двух высот должна равняться средней длине шага. Средняя длина шага человека — 63 см.
  2. Глубина ступени. Комфортная глубина ступеней — от 28 см. При заданной длине проёма, регулировать глубину ступени можно изменением выступа.
  3. Угол наклона лестницы. Оптимальный угол наклон лестницы — от 30° до 40°. При углах наклона от 20° до 30° и от 40° до 45° уровень комфорта перемещения между этажами существенно снижается. Углы наклона, выходящие за указанные выше пределы могут существенно повлиять на скорость перемещения между этажами и уровень безопасности лестницы.

По результатам оценки конкретной конструкции выдаётся показатель уровня удобства по каждому из критериев, а лестнице присваивается общий уровень удобства. Калькулятор оценивает, соответствует ли лестница общеизвестным критериям удобства, но всегда надо помнить, что Ваша лестница в Вашем доме должна максимально эффективно служить Вашим целям. И если, в соответствии с этими целями, Вам необходимо построить самую нестандартную лестницу в мире — дерзайте.

Если есть необходимость в улучшении конструкции, калькулятор расчета прямой лестницы на тетивах выдает совет, как это сделать:

  1. Уменьшить/увеличить количество ступеней;
  2. Увеличить выступ ступеней (если глубина ступеней недостаточная для комфортной ходьбы);
  3. Уменьшить/увеличить длину проёма.

После проведения корректировки конструкции, нормируемые параметры станут ближе к идеалу, но, возможно, подобную корректировку придётся проводить ещё несколько раз.

Инструкция к калькулятору прямой лестницы

Проектирование лестниц. Часть 2. Как правильно спроектировать проем под лестницу.

Для того, чтобы осуществить расчёт лестницы, используя данный калькулятор, необходимо знать высоту этажа, размер пространства, которое Вы можете выделить под лестницу, материалы, с которых Вы собираетесь её строить, и, конечно же, цели её использования. Перед тем как приступить к работе, необходимо тщательно продумать все нюансы: примыкает ли лестница к стене, или соприкасается с элементами интерьера дома, и как это должно отразится на самой конструкции и процессе её постройки. Возможно, для выбора правильного варианта по размерам и по конструкции, Вам придётся, используя калькулятор, рассчитать и сравнить несколько. Перед началом обработки материала удостоверьтесь, что чертежи деталей соответствуют лестнице, которая подходит именно для Вас и Ваших целей.

При постройке прикрепляйте детали друг к другу, а саму лестницу к дому так, чтобы можно было гарантировать надёжность и прочность конструкции на протяжении десятилетий.

Лестницы, представленные на нашем сайте можно разделить на категории по трём зависящим друг от друга критериям:

а. Максимальная длина — все ступени размещены на одной паре тетив/косоуров;

б. Средняя длина — ступени размещены на двух парах тетив;

в. Минимальная длина — ступени размещены на трёх парах тетива, габарит по длине регулируется изменением количества ступеней на соответствующих парах тетив;

2. Габарит по ширине

а. Максимальная ширина — ступени размещены на двух или трёх парах тетивах, габарит по ширине регулируется изменением количества ступеней на соответствующей паре тетив;

б. Средняя ширина — ступени размещены на двух параллельных парах тетивах, габарит по ширине равен двум ширинам лестницы;

в. Минимальная ширина — все ступени размещены на одной паре тетив/косоуров, габарит по ширине равен ширине лестницы;

3. Сложность изготовления

а. Простая в изготовлении — изготавливается из тетив/косоуров и прямоугольных ступеней;

б. Средняя сложность изготовления — изготавливается из тетив, прямоугольных ступеней и площадок;

в. Сложная в изготовлении — изготавливается из тетив/косоуров, прямоугольных ступеней, площадок и поворотных ступеней.

Лестницы, представленные на нашем сайте:

  • Прямая лестница на тетивах — 1.а.-2.в.-3.а.
  • Лестница с поворотом на 90° — 1.б.-2.а.-3.б.
  • Лестница с поворотом на 180° — 1.б.-2.б.-3.б.
  • Лестница с поворотом на 180° и поворотными ступенями — 1.б.-2.б.-3.в.
  • Лестница с тремя пролетами и ровными площадками — 1.в.-2.а.-3.б.
  • Лестница с тремя пролетами и поворотными ступенями — 1.в.-2.а.-3.в.
  • Винтовая лестница — вне классификации
  • Прямая лестница на косоурах — 1.а.-2.в.-3.а.

В каждой конкретной ситуации высота этажа уже задана. Исходя из собственных предпочтений Вы можете выбрать уровень удобства: или выдержаны критерии удобства, или лестница более пологая, или более крутая и т. д.. Имея эту информацию, можно говорить о количестве подъёмов (ступеней и площадок) в той или иной конкретной ситуации, а также при необходимости — рассчитать прямую лестницу онлайн.

Представим, что у нас, например, 12 подъёмов — ступеней и площадок. Конструкция лестницы — это форма этих подъёмов (ступени, поворотные ступени, площадки) и то, как эти 12 подъёмов размещены друг относительно друга.

Можно все эти 12 подъёмов разместить в один ряд по длине проёма — «Прямая лестница на тетивах», «Прямая лестница на косоурах«. В этом случае Ваша лестница будет иметь максимальный габарит по длине, минимальный габарит по ширине и будет не сложна в изготовлении. Имея все необходимые параметры, выполнить расчет прямой лестницы на второй этаж, будет гораздо проще.

Можно эти 12 подъёмов разместить в 2 ряда, повёрнутых друг относительно друга на 90° (при виде сверху). С площадкой на повороте — «Лестница с поворотом на 90°» — более простой в изготовлении вариант (например, 5 ступеней на нижней паре тетив, площадка и 6 ступеней на верхней паре тетив). С поворотными ступенями на повороте — «Лестница с поворотными ступенями на 90°» — более сложный в изготовлении вариант (например, 3 ступени на нижней паре тетив, 3 поворотные ступени и 6 ступеней на верхней паре тетив). В этих случаях Ваша лестница будет иметь средний габарит по длине и регулируемый габарит по ширине.

Можно эти 12 подъёмов разместить в 2 параллельных (при виде сверху) размещённых рядом ряда. С площадкой на повороте — «Лестница с поворотом на 180°» — более простой в изготовлении вариант (например, 5 ступеней на нижней паре тетив, площадка и 6 ступеней на верхней паре тетив). С поворотными ступенями на повороте — «Лестница с поворотом на 180° и поворотными ступенями» — более сложный в изготовлении вариант (например, 3 ступени на нижней паре тетив, 3 поворотные ступени и 6 ступеней на верхней паре тетив). В этих случаях Ваша лестница будет иметь средний габарит по длине и средний габарит по ширине.

Можно эти 12 подъёмов разместить на 3 перпендикулярных друг другу (при виде сверху) рядах.

С площадками на поворотах — «Лестница с тремя пролетами и ровными площадками» — более простой в изготовлении вариант (например, 2 ступени на нижней паре тетив, площадка, 3 ступени на средней паре тетив, площадка и 5 ступеней на верхней паре тетив). С поворотными ступенями на повороте — «Лестница с тремя пролетами и поворотными ступенями» — более сложный в изготовлении вариант (например, 2 ступени на нижней паре тетив, 3 поворотные ступени, 2 ступени на средней паре тетив, 3 поворотные ступени, 2 ступеней на верхней паре тетив). В этих случаях Ваша лестница будет иметь минимальный габарит по длине и регулируемый габарит по ширине. Также с помощью калькулятора можно рассчитать одномаршевую лестницу.

Или Вы можете выбрать «Винтовую лестницу«, которая не похожа не на одну из приведённых выше и придаст интерьеру Вашего дома поистине изысканный вид. При желании обойтись простой и удобной конструкцией, можно выполнить расчет прямой деревянной лестницы и убедиться в доступности её стоимости, простоте и надёжности проекта.

Данная конструкция актуальная в ситуации, когда Вы хотите простую в изготовлении лестницу, длина бы которой зависела от высоты перемещения (при выдержке критериев удобства) и которая бы не занимала много места по ширине.
