Поначалу наметил центр, от него поворачивал лазер на 2,5 см на право и на лево, что бы наметить вырез под доску 50 мм. Пилил сходу по разметке лобзиком. Отрезать по месту выходит всегда резвее, чем заблаговременно по чертежам делать заготовки.

Складные столярные козлы из фанеры

Из данного мастер класса вы узнаете, как можно без помощи других сделать пользующиеся популярностью сегодня раскладные парные козлы для переносной мастерской.

Конструкция достаточно обычная, делается из дешевых материалов. Для производства представлены все нужные чертежи, также дана заготовка раскроя в программке Sketchup.

В конце работы также создатель ведает о том. как можно сделать обыкновенные крепления для подвешивания козлов на стенку из

Материалы и инструменты
Чертежи для производства
Изготовка козлов
Тесты
Производства креплений для подвешивания
Хранение

Материалы и инструменты

палубная 18 мм фанера;
петли от дверей;
Шурупы;
Полипропиленовая веревка

Чертежи для изготовления

Схематический чертеж

высота 811 мм;
ширина верхнего основания 844 мм;
малая ширина (ножки) 711 мм.

Чертежи козлов в программе Sketchup

На случай если Вы возжелаете поменять конструкцию и размеры на свое усмотрение, можно скачать файл для редактирования в SketchUp

Скачать файл:
scetchup.zip [39,73 Kb] (cкачиваний: 1082) .zip

Изготовление козлов

Распил деталей
Сборка боковин
Соединение боковин
Производства ограничителя открывания

Распил деталей

Осуществляем разметку деталей для распила фанеры.

Схема разметки фанеры для распила.

Пояснения по деталировки цветом

Зеленоватый: верхние топы 844*90 мм — (необходимо 2 шт.);
Желтоватый: нижней поперечины поддержки 711 х 90 мм (вначале предполагалось 711 х 180 мм);
Оранжевый: верхние перемычки 844 х 90 мм (вначале предполагалось 844 х 180 мм);
Голубий: ноги. 844 *90 мм — 8 штук;
Розовый: части для производства креплений на стенку;
Белоснежный: отходы.

Распиливаем заготовки на распиловочном станке, циркулярной пилой либо другими приспособлениями.

Сборка боковин

Для начала был вырезан кусок фанеры 80 х 200 мм, он выступает разметочным шаблоном при изготовлении соединений деталей.

На данном этапе задача заключается в соединении опорных ножек с верхней и нижней поперечинами.

При монтаже верхней поперечины, рекомендуется приложить петли, чтобы в дальнейшем саморезы крепления петель не попадали на саморезы крепления заготовок из фанеры.

Просверливаем точки крепления саморезами сверлом меньшего диаметра, зенкуем отверстия, чтобы в дальнейшем спрятать шляпки.

Для соединения деталей также был использован столярный клей ПВА, на место соединения наноситься небольшое количество клея, прикладывается заготовка и стягивается саморезами.

Соединение боковин

После того как боковины были изготовлены, можно скрепить их с помощью мебельных петель. изготовив тем механизм складывания и раскладывания.

Затем прикручиваем к торцу одной из боковин верхняя опорную площадку.

К обоим не надо, иначе не будет работать механизм открывания и закрывания.

Изготовление ограничителя открывания

Для безопасности при работе на козликах, при их раскрытии более чем на 20 градусов — был придуман ограничитель раскрывания.

Он реализован из полипропиленовой веревки, т.к. этот материал неэластичный, прочный и недорогой.

Для изготовления ограничителя сверлим отверстия в каждой ножке в районе нижней поддержки, и продеваем полипропиленовую веревку в одну затем во вторую ногу. Затягиваем узел на веревке, и растапливаем его с помощью обычной зажигалки.

Проверка козлов

Чтобы развеять сомнения в прочности данной конструкции были проведены испытания, для этого встали на козлы втроем и очень хорошо попрыгали.

Убедились в надежности конструкции и развеяли сомнения.

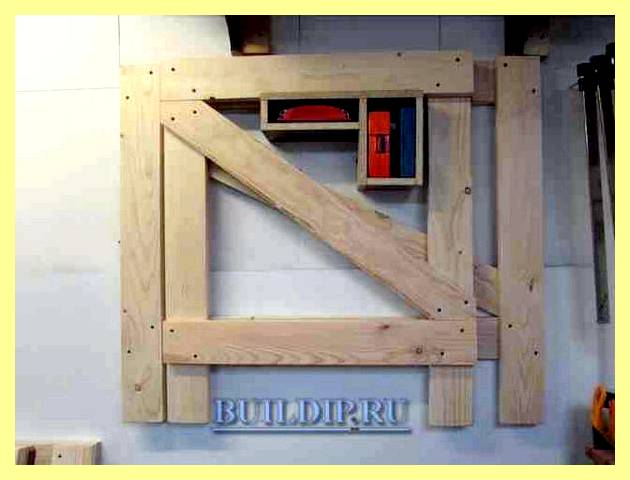

Изготовление креплений для козликов на стену

Также для удобного хранения парных козлов были придуманы простые крепления на стену. для этого из фанеры были вырезаны

2 заготовки 206 х 50 мм;
2 заготовки 188 х 50;
2 треугольника с катетами по 188 мм.

Габаритные размеры заготовок также даны выше на плане раскроя деталей.

Для стягивания заготовок были использованы черные саморезы по дереву длинной 50 мм.

После изготовления, крепления можно повесить на стену.

Хранение

А на них и сами козлики, чтобы не мешали когда они свободны от работы.

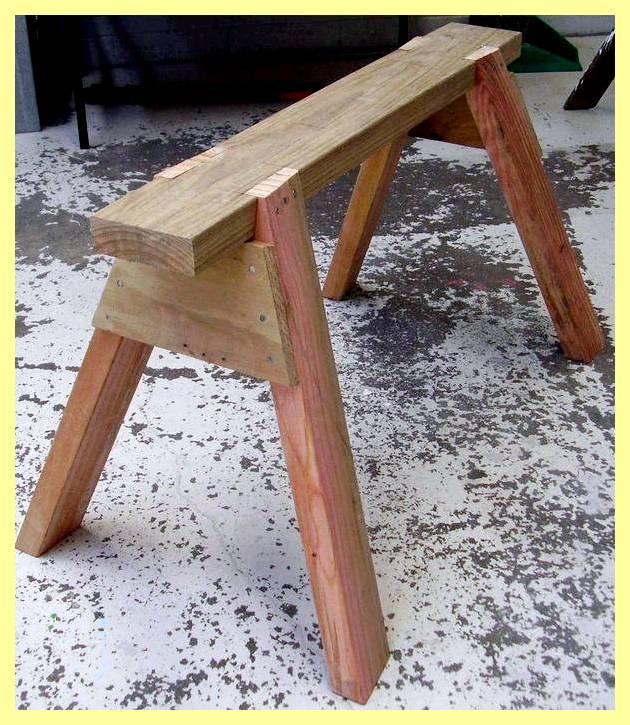

Чертеж строительных козел. Монтаж своими руками

При проведении любых работ, связанных с ремонтом или обслуживанием дома, требуется подниматься на определённую высоту. Если вкрутить лампочку можно при помощи стула, а замазать маленькую трещину при помощи стремянки, то обширные работы требуют большей мобильности. Для перемещения на высоте создаются строительные козлы, иначе называемые подмостками. Готовые конструкции есть в строительных магазинах, но цены идут на тысячи рублей. Их проще сделать самому, и это стоит в пару раз дешевле.

Конструкция строительных козел

До того как начать изготавливать строительные козлы своими руками, выбираем материалы для изготовления. Существуют три основных материала, из которых изготавливаются козлы:

металл;
дерево;
деревянно-металлическая комбинация.

Потому что металлические трудны в создании и достаточно затратные по материалам, рассмотрим деревянные козлы.

После выбора материала стоит понять условия их использования. Если это стационарные или редко передвигаемые подмостки, то стоит создавать одноразовый помост. Если же козлы планируется часто перемещать, выбираем складные козлы.

До того как начать столярные работы, создаём чертёж и просчитываем требуемую высоту. Стандартной для комфортной работы взрослого мужчины является высота 80–90 см.

Для готового изделия высотой 85 см, нужны ножки длиной 95 см.

Длину нужно выбирать такой, чтобы при наложении сверху доски для строительной площадки, балка выступала минимум на 5–7 см с каждой стороны, а лучше взять с запасом.

Конструкция предельно проста, в открытом состоянии напоминает букву «А», и имеет возможность использоваться как на небольшую высоту, так и при помощи двух козел на полную высоту.

Подготовка

После создания чертежа надо решить, какой длины будет площадка, и какое количество козел придётся для неё изготовить. Козлы всегда создаются от двух и больше – если накладываемая доска длинная и может проломиться посередине.

Разборные строительные козлы из дерева

Преимущество перед обычной площадкой, разборных козлов в многоразовости использования и возможности быстро достать из места хранения и использовать. При обычной постройке подмостков, используются только доски, скреплённые гвоздями.

После окончания работ их затруднительно оставить на хранение в не разобранном виде. Чтобы такие подмостки не занимали много места, их приходится демонтировать, что трудно, если они сделаны качественно.

Разборные козлы не занимают много места, есть возможность перевозить и использовать для различных нужд, кроме прямого назначения. Чтобы создать козлы, нужны две опоры.

Для изготовления одной опоры понадобятся:

четыре доски для ножек – 0,95 м;
доска 0,9 м для верха;
три перекладины по 0,85, 0,77, 0,7 м.

Столярные работы

Сборка козлов проводится в соответствии с рекомендуемой инструкцией.

На ножках сделайте разметку, срежьте с двух сторон лишнее дерево, под углом 80 0 . Разрезы должны быть параллельны.
Используйте готовую ножку, как пример, и сделайте остальные.
Проверьте, чтобы концы верхней доски, которая будет держать на себе помост, были под углом в 90 0 .
На досках будущих распорок, с одного конца отмерьте угол в 80 0 , а с другого в 100 0 . Отрежьте.

Разборные козлы — лёгкий и недорогой способ создать строительную площадку, которая достаточно долговечна, мобильна, и способна выдерживать вес взрослого мужчины, также строительных материалов.

Как сделать разборные строительные козлы

Недавно у меня возникла острая необходимость в строительных подмостках для оштукатуривания стен, и я собрался сделать деревянные строительные козлы. Поделюсь своим опытом и фото по сборке из досок складной универсальной конструкции.

Чертежи

Сперва я стал искать чертежи. Есть довольно много разных вариантов сборки, но мне понравились столярные козлы от участника «форумхаус» (вот эта статья https://www.forumhouse.ru/articles/house/6763).

Складные козлы.

Размеры собранных заготовок. Высота 85 см, ширина 90 см.

Размеры используемых деталей.

Человек, который сделал эти козла на фото выше, имеет большой опыт в столярке и по чертежам собрал своими руками очень круто. Но на это у него ушло примерно 6 часов.

Мне же подмости нужны были срочно и вымерять углы с транспортиром я не стал, а прикидывал на глаз и отпиливал все не нужное по месту. В целом я придерживался конструкции.

Необходимый инструмент

Козлы столярные своими руками. Folding Saw Horse

Для работы мне пригодились:

Электролобзик

Шуруповерт

Рулетка, карандаш

Болты М10х100. Ключ на 17

На мебельные болты М10х100 я использовал гайку М10 с нейлоновой уплотняющей вставкой и по три шайбы.

Также понадобится лента для стяжки, чтобы козлы не разъезжались. Я использовал сварную цепочку.

Сборка (фото инструкция)

Сперва я на досках 45 мм сделал разметку и отпилил четыре заготовки под ножки . На расстоянии 27 см от верха просверлил дырки под болты. Опять же это расстояние вымерил на глаз, скрестив на полу две заготовки, будто бы ножки козлов стоят в рабочем положении.

Заготовка из дерева

Затем скрепил ножки. На каждый болт пошло три шайбы: две по бокам и одна между заготовками.

Высота моего строительного козла — 105 см.

Для связующих перемычек в дело пошли доски от поддона.

Доски 6 шт.

Далее две пары ножек поставил под нужным углом и зафиксировал досками от поддона, которые потом отрезал по месту. Получились высокие козлы для штукатурных работ. Размеры видно на фото ниже.

Скреплял все на универсальные саморезы.

Следующий этап сборки — вырезать в козлах выемку под поперечную доску, которая будет нести на себе подмости. Свою самодельную конструкцию я раскрыл в рабочем положении и настроил лазерный уровень.

Горизонтальную плоскость лазера поднял до того уровня, где встанет доска.

Сначала наметил центр, от него поворачивал лазер на 2,5 см вправо и влево, что бы наметить вырез под доску 50 мм. Пилил сразу по разметке лобзиком. Отрезать по месту получается всегда быстрее, чем заранее по чертежам делать заготовки.

Доска встала хорошо по уровню.

Чтобы ножки у козел не разъезжались, я скрепил нижние перекладины сварной цепочкой (можно каким-нибудь нейлоновым ремнем).

Складывается конструкция достаточно просто.

Чтобы их изготовить, ушло примерно 3 часа, включая поход в магазин за крепежом.

Для работы на козлы положил 4 доски по 220 см. На следующей фото как раз процесс оштукатуривания котельной. На настил я брал с собой ведро с раствором на 20 л. Все крепко держится, испытания прошли успешно =)

Разборные малярные подмости.

Кстати, использовал эти козлы я и как верстак для столярных работ, и как опоры при размотке труб теплого пола. В общем, многофункциональные и нужные в быту штуки, а главное разборные и быстрые в изготовлении.

Надеюсь, что мой фото-отчет был вам полезен, задавайте вопросы в комментах, если что не понятно.
