Как сделать банный чан своими руками?

Многие обладатели пригородных участков при строительстве домов предугадывают в их планировке наличие неплохой парилки, оборудованной банным чаном. Но если схожая мысль появилась уже после застройки и ничего в проекте поменять нельзя, то можно установить купель на улице, где для обогрева воды будут употребляться дрова. Такое купание на свежайшем воздухе дозволит не только лишь преодолеть депрессию, повысить настроение, да и укрепить организм.

Подготовка

Сделать банный чан своими руками сумеет каждый желающий, хотя это не так и просто, как может показаться на 1-ый взор. Сначала стоит всё отлично просчитать, чтоб избежать полукустарного производства. Также принципиально подобрать соответственное место для установки купели и обусловиться с формой и размерами его конструкции. Гигантскую роль играет и выбор материала для корпуса чана, который нужно непременно покрыть защитным слоем. На предварительном шаге также продумывают схему слива воды, проведение водопровода и внутреннее облагораживание подставками для ног и сидениями.

Инструменты и материалы

До того как приступить к изготовлению банного чана в домашних критериях, необходимо побеспокоиться о наличии соответственного оборудования, а именно, это касается электросварки. Не считая этого, пригодится «болгарка» с отрезным кругом по металлу и электролобзик, которым можно вырезать криволинейные детали. Что все-таки касается выбора материала под корпус, то сделать его трудно. Так, металлический чан нагревается в пару раз подольше, чем стальной, но обладает удобной закруглённой формой без углов и гладкой поверхностью.

К недостаткам чугуна относят и то, что он быстро ржавеет и с течением времени прогнивает, поэтому чан из этого материала следует устанавливать лишь на подиум, выложенный из кирпича или бута (это значительно усложнит его обслуживание).

Чтобы банный чан надёжно прослужил долгий срок, специалисты рекомендуют выбирать для его корпуса нержавейку в виде листовой стали. Этот материал обладает прочностью и устойчивостью к температурным перепадам. Единственное, что сборку чана из нержавейки сможет выполнить только профессиональный сварщик. Если опыта в подобных работах нет, то лучше выбирать обычную сталь, которую сможет сварить даже начинающий мастер.

Чертежи и размеры

После того как с материалом изготовления и местом установки банного чанна всё решилось, следующим пунктом в подготовительном этапе строительных работ считается создание чертежей, по которым в дальнейшем и будет изготовлен чан. Для начала необходимо набросать эскизы и подобрать более подходящую форму для будущей конструкции. Из металлического листа делают в большинстве случаев огромные ёмкости в виде шести- или восьмигранников, другими словами купель получается некруглой.

Благодаря такой форме намного упрощается схема выкройки металлических заготовок и процесс их сваривания.

Что все-таки касается размеров, то желательно их выбирать побольше, поскольку миниатюрные конструкции будут неудобными в пользовании. Специалисты рекомендуют выбирать стандартные размеры, при которых диаметр равняется от 220 до 260 см, глубина – от 60 до 80 см. Помимо этого, при выборе размеров следует учитывать вместительность купели (сколько человек сможет в ней купаться).

Завершающим этапом подготовительных работ считается создание чертежей, которые должны нести полную информацию о размерах и форме будущего чана. По составленным чертежам просчитывается расход материала и выполняется его закупка.

Процесс изготовления

Сделать банный чан на дровах своими руками сможет каждый желающий, единственное, что этот процесс сложный, и для его осуществления потребуется запастись не только лишь нужными инструментами, материалом, да и терпением. Перед тем как сварить из листового материала ёмкость для купания, нужно построить модель её корпуса из ДВП или листов картона, используя ранее подготовленные схемы и чертежи. Модель уменьшают в размерах в пару раз.

Вначале выкраивается днище чана в виде многогранника, потом квадратные боковые стенки. Далее, выбирается нужный угол наклона отдельно для каждой стенки и собирается модель — если раскладка сделана верно, то получится единая конструкция без зазоров и можно приступать к выполнению следующих этапов.

• Раскройка и сборка. Все размеры и схемы с чертежей переносятся на листы металла, при всем этом важно не забывать оставлять небольшой припуск на линии разреза. Раскройку идеальнее всего выполнять с помощью «болгарки», небольшие же криволинейные элементы можно быстро вырезать электролобзиком. Это очень ответственная работа, которая требует аккуратности и не допускает никаких отклонений от разметок. Чтобы в дальнейшем при сборке конструкции не возникло проблем, рекомендуется после раскройки тщательно проверить размеры во всех точках и обязательно их сравнить с расстояниями на картонном макете.

Перед сварочными работами следует собрать специальную подставку из стального проката. Первым сваривается шести- или восьмиугольник, его внутренний периметр должен обязательно совпадать по габаритам и форме с контурными кромками. После того как многоугольник сварили, его размещают на ровной твёрдой поверхности и попарно на него устанавливают заготовки боковых стенок. Каждая пара противоположных стенок прихватывается сваркой к подготовленному дну. В конечном итоге получается ёмкость для купания, перевёрнутая кверху дном, после этого делается её развёртка. Завершаются работы провариванием швов и монтажом опорной рамы.

• Проверка конструкции на устойчивость. До того как обшить чан доской, следует собранную конструкцию проверить на стойкость к нагреву и герметичность. Заливать воду в ёмкость можно с помощью проложенного водопровода из ванны через шланг. Для того чтобы потом вывести воду с чана, нужно в донной части предварительно вварить колено из металлической трубы. Купель необходимо установить на площадке таким макаром, чтобы её выступающие части не мешали и не были травмоопасными.

Испытание банного чана осуществляют следующим образом: на его дно укладывают металлический балласт и деревянную решётку, вес которых не должен превышать 180 кг. Затем ёмкость наполняют полностью водой и оставляют в таком состоянии стоять несколько часов. Если за этот период времени чан не дал протечек и трещин, то можно разводить костёр. Иногда такие чаны устанавливают с небольшой печью, что упрощает их обслуживание.

При сильном нагревании сваренная конструкция может первое время трещать на швах, но это не считается дефектом, главное, чтобы на корпусе не возникло расслоение швов.

• Обработка и декорирование. После того как чан прошёл испытание на прочность и герметичность, можно смело приступать к его облагораживанию. Если для изготовления корпуса выбиралась нержавеющая сталь, то достаточно только пройтись по ней полировкой. Чан, изготовленный из обычной стали, подвергают воронению или фосфатированию. Можно просто применить защитную плёнку — для этого металл покрывают смесью, состоящей из растительного и машинного масла, после этого его обжигают. Что все-таки касается внутренней части ёмкости, то её желательно покрыть плёнкой силикона или отполировать — такая обработка защитит металл от появления ржавчины.

Завершается всё установкой внутри чана сидений и заделкой верхних кромок. Не помешает также расположить рядом с конструкцией защитные перила. Их можно изготовить из дерева, отдавая предпочтение липе или дубу. Сидения полируются, и материал, из которого они изготовлены, обязательно пропитывают влагоустойчивым лаком.

• Установка. Перед монтажом чана на площадку следует тщательно выровнять территорию и обсыпать её ровным слоем гравия. Идеальнее всего разместить купель под навесом, который бы был защищён от воды, стекающей с крыши, и ветра. Поскольку изготовленный чан обладает большим весом и размерами, он может быть неустойчивым. Поэтому его рекомендуется дополнительно устанавливать на металлическую крестообразную конструкцию.

Рекомендации

Несмотря на то что изготовление банного чана своими руками считается непростым делом, с ним может справиться каждый желающий. Для этого важно иметь некий опыт работы с металлом и запастись терпением. Начинающим мастерам при изготовлении такой купели, следует также учесть следующие рекомендации специалистов.

• На подготовительном этапе перед установкой чана необходимо учесть все нюансы. Человек, находящийся в такой купели, должен чувствовать себя уютно и комфортно. Если чан планируется располагать на открытой площадке, чтобы полноценно насладиться уединением с природой, то следует побеспокоиться о защищённости от посторонних взглядов. Кроме этого, подход к чану должен быть удобным.
• Размеры и формы купели выбираются индивидуально, но при всем этом важно не забывать, что все выкроенные детали из металла придётся сваривать. Поэтому мастерам, не имеющим опыта работы на сварочном аппарате, желательно подбирать более простые конструкции. Их потом можно облагородить кирпичным или деревянным основанием.
• По окончании всех сварочных работ швы следует обязательно оббивать от шлака, затем их обрабатывают шлифовальной машинкой до получения максимального качества поверхности.
• Чаны можно устанавливать как в бане, так и на открытой площадке. Во 2-м варианте необходимо закладывать свайный фундамент с использованием винтовых свай, имеющих вид металлического стержня со спиралью на конце. Благодаря этому установка получится устойчивой и не будет смещаться.

В следующем видео показано, как сделать банный чан своими руками.

Чертеж бака

Чертежи

Автор admin На чтение 3 мин Просмотров 10к. Опубликовано 9 Июня 2020 Обновлено 20 Июня 2021

Здесь можно скачать чертеж бака на любой вкус): для воды, бани, для изготовления своими руками. Чертежи баков с реального производства. Эти баки заказывали реальные люди. Каждый архив чертежей содержат форматы для резки на лазере и плазме, dwg и dxf/

На чертежах я не отобразил сгоны, т.к их расположение находится в зависимости от потребностей клиента.

Подпишитесь на рассылку, чтобы не пропустить новые статьи и чертежи:

Подписывайтесь на рассылку выше или вступайте в мою группу в Вконтакте.

Подписывайтесь на мой телеграм канал. Все мои чертежи в одном месте ЗДЕСЬ

Чертеж бака на 144 литра

• 144 литра 600х600х400 мм
• Толщина стенки 2мм
• Цена 10200 рублей
• Марка нержавейки AISI 430

Чертеж сборка. Бак №1

Чертеж деталировка с разверткой. Бак №1

Скачать чертеж №1

Чертеж скачать можно ЗДЕСЬ или нажав на кнопку ниже

Чертеж бака 900х800х800х2 мм

• Размеры 900х800х800 мм
• Марка стали AISI 430
• Толщина стенки 2 мм
• Цена: 26500 руб

Чертеж сборка. Бак №2

Чертеж деталировка. Бак №2

Скачать чертеж №2

Чертеж можно скачать ЗДЕСЬ или нажав на кнопку ниже:

Чертеж бака 1500х600х600х2 мм

• Размеры 1500х600х600 мм
• Толщина листа 2мм
• 2 сгона 1/2 и 3/4
• Марка стали AISI 304
• Цена 24900 руб

Чертеж сборка, бака №3

Чертеж деталировка. Бак №3

Скачать чертеж

Чертеж можно скачать ЗДЕСЬ или по кнопке ниже:

Бак 600х400х200х2 мм

• Размеры 400х200х600х2
• Толщина стенки
• 1,5мм 5175 руб
• 2мм 6050 руб

Чертеж сборка. Бак №4

КАК НАГРЕТЬ воду в БАНЕ? Три варианта нагрева ВОДЫ в БАНЕ.

Чертеж деталировка. Бак №4

Скачать чертеж

Чертеж можно скачать ЗДЕСЬ или ниже:

Бак 700х400х300х2 мм

• Размеры 700х400х300 мм
• Толщина стенки 2 мм
• Марка стали AISI 304
• Цена 10150 руб

Чертеж сборка. №5

Чертеж деталировка. Бак №5

Скачать чертеж

Чертеж можно скачать ЗДЕСЬ или ниже:

Бак 1500х1000х800х3 мм

• 1500х1000х800 мм
• 430
• 3мм
• 40064 р

Чертеж сборка. Бак №6

Чертеж деталировка. Бак №6

Скачать чертеж

Чертежи скачать ЗДЕСЬ или ниже:

Заключение

Заходите еще на эту страницу, чертежи баков я буду постепенно добавлять. Так-что подписывайтесь на рассылку или в группу во Вконтакте сначала статьи.

12 чертежей – кирпичная печь для бани

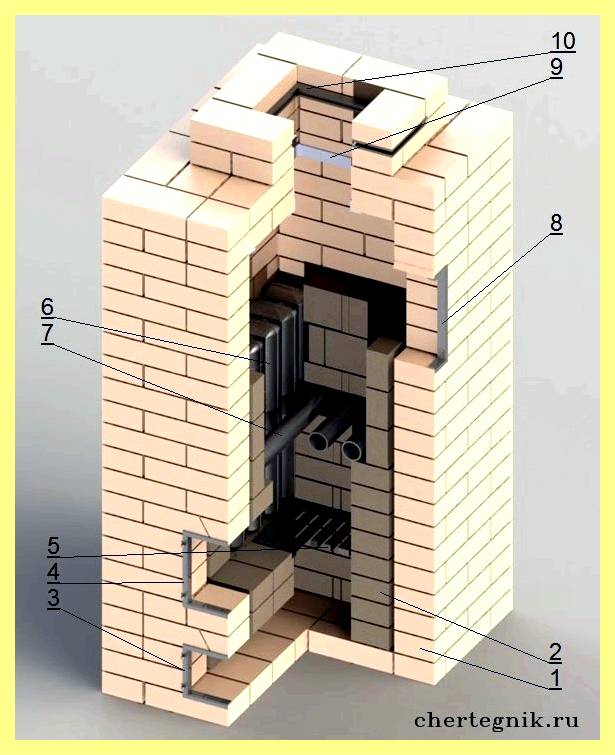

Один из лучших вариантов для печи в баню – печь для бани из кирпича. Мы хотим показать Вам 12 чертежей, по которым можно выложить печь у себя в бане, варианты довольно простые, поэтому, выложить их самим – не составит труда. Объясним, почему кирпичная кладка идеальный вариант для печи в баню, железо, при нагревании сжигает кислород и очень сильно сушит помещение, буквально выжигая все, что находиться рядом. Кирпичная же кладка, позволяет сделать помещение более уютным и светлым.

И первый вариант, который мы предлагаем Вам, выглядит довольно простым для укладки своими руками, не занимает много места, что дает ей несомненное преимущество. В плане материальных затрат, а так же – физических, — это практически один из самых лучших вариантов, для печи в свою баню на даче.

Следующий вариант, так же не занимает много места, и так же довольно таки прост при монтаже и установке. Самым главным преимуществом каменных печей перед железными, является их теплостойкость, а следовательно пожаробезопасность и о них, Вы или Ваш ребенок, навряд ли обожжетесь.

Далее мы хотим Вам показать печь в другом исполнении (см. порядовку на рис. ниже), но по своим качества, она ни сколько не уступает предыдущим вариантам. Удобное расположение каменки, плюс дополнительные трубы, которые идут вдоль топочной камеры, разгоняя дополнительное тепло по полу, не дадут холодному воздуху из под бани, остудить Ваш пол.

Наравне с использованием дровяных каменных печей для бани, можно установить, такую же – каменную, но газифицированную, что, несомненно, сэкономит Ваше время на отдых и приятное времяпрепровождение с семьей и друзьями.

В следующем варианте, который мы предлагаем Вам, бак для воды располагается практически на уровне пола, сделано это для дополнительного увлажнения воздуха во всей бане, специальные отверстия в баке, сделаны специально. Такой вариант очень хорошо подходит для людей, которые не переносят сухой пар.

Так же одним из простейших вариантов печи, является следующий, предложенный нами, простота кладки , компенсируется возможностями этой печи, она быстро нагревает помещение и достаточно большой объем воды, для дружной компании и большой семьи.

Большинство из наших читателей уверены, что существуют две разновидности бань – это по белому, и по черному. Точно так же, существуют и кладки печей двух типов, они представлены ниже, для Вашего обозрения, они обе достаточно просты в установке и монтаже. Они так же, достаточно экономны в плане затрат на материал

Но не многие наши читатели знают, что еще существует и третий тип бань – баня по серому, соответственно, существует и печь с такой же кладкой. Баня по черному и по серому, строятся на любителя, но таких любителей у нас достаточно много, поэтому мы никак не можем оставить их без внимания. Поэтому оба варианты будут очень полезны, при строительстве бани и кладке печи.

Очередной из вариантов, который мы хотели бы Вам показать, так же имеет очень удобные размеры, довольно прост в монтаже, удобен в эксплуатации. Всегда и на всех рисунках, картинках и чертежах, присутствуют кирпичи двух цветов. Красный – обычный кладочный кирпич. Желтый – шамотный, созданный для укладки непосредственно в печи, при прямом огне. Так же он может служить хорошим теплоизоляционным материалом, между деревянной стеной и печкой.

Печь выполненная по следующему чертежу, прослужит Вам очень долго и продуктивно, близкое расположение бачка с горячей водой, позволит не бегать по всей бане, что бы развести воду, а расположение каменки не позволит детям нечайно налить туда большое и даже малое количество воды, что, несомненно, убережет их от ожогов

Этот вариант (см. порядовку на рис. ниже), является одним из самых экономичных по стоимости материалов, потому что данная печь, будет очень маленькой, но от этого она ни сколько не потеряет своих тепловых качеств. Она будет верой и правдой служить Вам долгие и длительные годы, будет быстро нагреваться и нагревать помещение, а маленькие размеры, позволят сэкономить место в бане.

И закончим мы сегодня последним вариантом (см. порядовку на рис. ниже), который будет легко воплотить в жизнь, даже человеку, никогда не делавшему кирпичной кладки, схема расположения кирпичей – порядно, показывает все этапы строительства, что позволит Вам быстро и качественно построить печь у себя в бане – самостоятельно.
