3D Схема однотрубной системы отопления из металлопластика

Выбранная схема разводки отопительной системы играет определяющую роль в эффектности обогрева. Но в той же мере теплоотдача батарей зависит от типа их подключения к системе. Существует три основных способа обвязки радиаторов: нижнее, боковое и диагональное подключение.

Типовые схемы систем отопления и способы подключения радиаторов

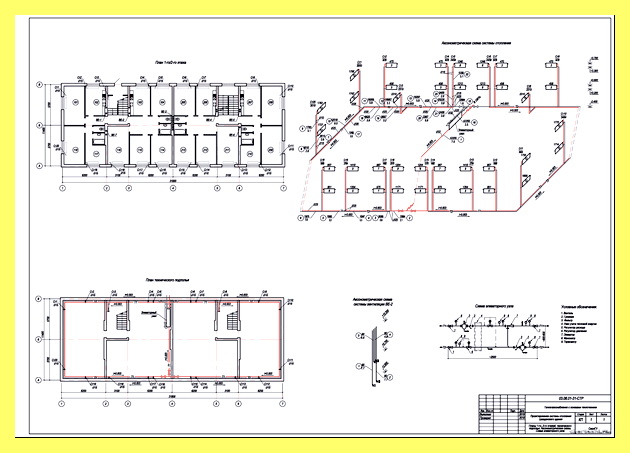

Чертеж системы отопления

Системами отопления являются искусственно созданные инженерные сети различных сооружений, основными функциями которых является обогрев зданий в зимнее и переходное время года, компенсация всех теплопотерь строительных конструкций, а также поддержание параметров воздуха на комфортном уровне.

Разновидности разводки отопления

В зависимости от способа подвода теплоносителя к радиаторам распространение получили следующие схемы систем обогрева зданий и сооружений:

  • Однотрубная.
  • Двухтрубная.

Данные способы отопления принципиально различаются друг от друга, и каждый обладает как положительными свойствами, так и отрицательными.

Однотрубная схема отопительных систем

Однотрубная система отопления: вертикальная и горизонтальная разводка.

В однотрубной схеме систем отопления подвод горячего теплоносителя (подача) к радиатору и отвод остывшего (обратка) осуществляется по одной трубе. Все приборы относительно направления движения теплоносителя соединены между собой последовательно. Поэтому температура теплоносителя на входе в каждый последующий радиатор по стояку значительно снижается после снятия тепла с предыдущего радиатора. Соответственно теплоотдача радиаторов с удалением от первого прибора снижается.

Такие схемы используются, в основном, в старых системах центрального теплоснабжения многоэтажных зданий и в автономных системах гравитационного типа (естественная циркуляция теплоносителя) в частных жилых домах. Главным определяющим недостатком однотрубной системы является невозможность независимой регулировки теплоотдачи каждого радиатора в отдельности.

Для устранения этого недостатка возможно использование однотрубной схемы с байпасом (перемычкой между подачей и обраткой), но и в этой схеме первый радиатор будет на ветке всегда самый горячий, а последний самым холодным.

В многоэтажных домах используется вертикальная однотрубная система отопления.

В многоэтажных домах использование такой схемы позволяет экономить на длине и стоимости подводящих сетей. Как правило, отопительная система выполнена в виде вертикальных стояков, проходящих через все этажи здания. Теплоотдача радиаторов рассчитывается при проектировании системы и не может быть отрегулирована с помощью радиаторных вентилей или другой регулирующей арматуры. При современных требованиях к комфортным условиям в помещениях, эта схема подключения приборов водяного обогрева не удовлетворяет требованиям жителей квартир, находящихся на разных этажах, но присоединенных к одному стояку системы отопления.

Потребители тепла вынуждены «терпеть» перегрев или недогрев температуры воздуха в переходный осенний и весенний период.

Отопление по однотрубной схеме в частном доме.

В частных домах однотрубная схема используется в гравитационных отопительных сетях, в которых циркуляция горячей воды осуществляется благодаря дифференциалу плотностей нагретого и остывшего теплоносителей. Поэтому такие системы получили название естественных. Главным плюсом этой системы является энергонезависимость. Когда, например, при отсутствии в системе циркуляционного насоса, подключаемого к сетям электроснабжения и, в случае перебоев с энергопитанием, система отопления продолжает функционировать.

Главным недостатком гравитационной однотрубной схемы подключения является неравномерное распределение температуры теплоносителя по радиаторам. Первые радиаторы на ветке будут самые горячие, а по мере удаления от источника тепла температура будет падать. Металлоемкость гравитационных систем всегда выше, чем у принудительных за счет большего диаметра трубопроводов.

Видео о устройстве однотрубной схемы отопления в многоквартирном доме:

Двухтрубная схема отопительных систем

В двухтрубных схемах подвод горячего теплоносителя к радиатору и отвод остывшего из радиатора осуществляются по двум разным трубопроводам отопительных систем.

Существует несколько вариантов двухтрубных схем: классическая или стандартная, попутная, веерная или лучевая.

Двухтрубная классическая разводка

Классическая двухтрубная схема разводки система отопления.

В классической схеме направление движения теплоносителя в подающем трубопроводе противоположно движению в обратном трубопроводе. Эта схема наиболее распространена в современных системах отопления как в многоэтажном строительстве, так и в частном индивидуальном. Двухтрубная схема позволяет равномерно распределять теплоноситель между радиаторами без потерь температуры и эффективно регулировать теплоотдачу в каждом помещении, в том числе автоматически путем использования термостатических клапанов с установленными термоголовками.

Такое устройство имеет двухтрубная система отопления в многоэтажном доме.

Попутная схема или «петля Тихельмана»

Двухтрубная система отопления, разные схемы (схема Тихельмана)

Попутная схема разводки отопления.

Попутная схема является вариацией классической схемы с тем отличием, что направление движения теплоносителя в подаче и обратке совпадает. Такая схема применяется в системах отопления с длинными и удаленными ветками. Использование попутной схемы позволяет уменьшить гидравлическое сопротивление ветки и равномерно распределить теплоноситель по всем радиаторам.

Веерная (лучевая)

Веерная или лучевая схема используется в многоэтажном строительстве для поквартирного отопления с возможностью установки на каждую квартиру прибора учета тепла (теплосчетчика) и в частном домостроении в системах с поэтажной разводкой трубопроводов. При веерной схеме в многоэтажном доме на каждом этаже устанавливается коллектор с выходами на все квартиры отдельного трубопровода и установленным теплосчетчиком. Это позволяет каждому владельцу квартиры учитывать и оплачивать только им потребленное тепло.

Веерная или лучевая система отопления.

В частном доме веерная схема используется для поэтажного распределения трубопроводов и для лучевого подключения каждого радиатора к общему коллектору, т. е. к каждому радиатору походит отдельная труба подачи и обратки от коллектора. Такой способ подключения позволяет максимально равномерно рассредоточить теплоноситель по радиаторам и уменьшить гидравлические потери всех элементов системы отопления.

Обратите внимание! При веерной разводке трубопроводов в пределах одного этажа монтаж осуществляется цельными (не имеющими разрывов и разветвлений) отрезками труб. При использовании полимерных многослойных или медных труб все трубопроводы могут быть залиты в бетонную стяжку, тем самым снижается вероятность разрыва или подтекания в местах состыковки элементов сети.

Разновидности подключения радиаторов

Основными способами подключения приборов отопительных систем является несколько типов:

  • Боковое (стандартное) подключение;
  • Диагональное подключение;
  • Нижнее (седельное) подключение.

Боковое подключение

Боковое подключение радиатора.

Подключение с торца прибора – подача и обратка находятся с одной стороны радиатора. Это наиболее распространенный и эффективный способ подключения, он позволяет снять максимальное количество тепла и использовать полностью теплоотдачу радиатора. Как правило, подача находится сверху, а обратка снизу. При использовании специальной гарнитуры возможно подключение снизу–вниз, это позволяет максимально спрятать трубопроводы, но снижает теплоотдачу радиатора на 20 – 30%.

Диагональное подключение

Диагональное подключение радиатора.

Подключение по диагонали радиатора – подача находится с одной стороны прибора сверху, обратка с другой стороны снизу. Такой тип подключения используется в тех случаях, когда длина секционного радиатора превышает 12 секций, а панельного 1200 мм. При установке длинных радиаторов с боковым подключением присутствует неравномерность прогрева поверхности радиатора в наиболее удаленной от трубопроводов части. Чтобы радиатор прогревался равномерно, применяют диагональное подключение.

Нижнее подключение

Нижнее подключение с торцов радиатора

Подключение с низа прибора – подача и обратка находятся внизу радиатора. Такое подключение используется для максимально скрытого монтажа трубопроводов. При монтаже секционного прибора отопления и подключения его нижним способом подающий трубопровод подходит с одной стороны радиатора, а обратный с другой стороны нижнего патрубка. Однако эффективность теплоотдачи радиаторов при такой схеме снижается на 15-20%.

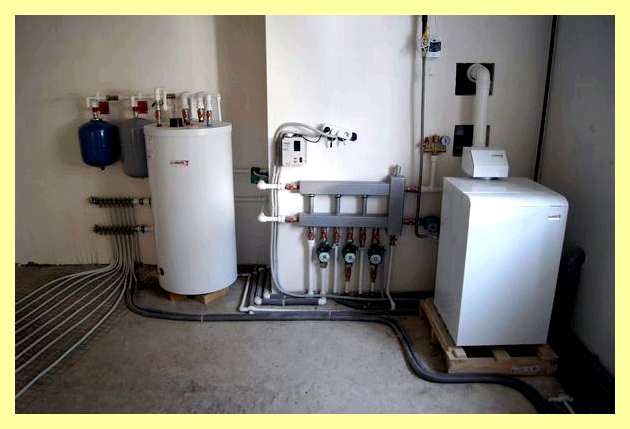

Чертеж системы отопления

Нижнее подключение радиатора.

В случае когда нижнее подключение используется для стального панельного радиатора, тогда все патрубки на радиаторе находятся в нижнем торце. Конструкция самого радиатора при этом выполнена таким образом, что подача поступает по коллектору сначала в верхнюю часть, а затем обратка собирается в нижнем коллекторе радиатора, тем самым теплоотдача радиатора не снижается.

Нижнее подключение в однотрубной схеме отопления.

Типовые схемы систем отопления

В наше время существует большое количество разновидностей отопительной разводки. Весьма популярными системами обогрева помещений считаются однотрубные и двухтрубные схемы. Эти типы имеют существенные различия.

Перед тем, как сделать выбор в пользу той или иной схемы, необходимо ознакомиться с этими двумя типами максимально подробно. Это поможет избежать нерациональных трат, а что самое главное – выбрать тот тип отопительной разводки, который окажется наиболее эффективным и менее затратным в том или ином жилом помещении.

Системы отопления принцип работы

Как раз о том, в чем заключаются главные отличия этих двух схем, а также какие они имеют преимущества и недостатки мы и поговорим в рамках данной статьи.

Однотрубная схема

В такой схеме подвод горячей воды для обогрева помещения и отвод уже остывшей производится по одной отопительной трубе. Все установленные приборы имеют последовательные соединения. Температура воды на входе во все батареи существенно снижается после снятия тепла с рядом стоящего радиатора. Данные схемы уже обычно не применяются, т.к. они неэкономичны и считаются устаревшими.

Раньше они очень часто устанавливались во многоэтажных зданиях.

Самым существенным минусом такой системы считается то, что каждый отопительный радиатор невозможно отрегулировать под нужную температуру. В результате расход тепла существенный, его невозможно снизить или увеличить, что доставляет хозяевам немало проблем.

Этот недостаток можно легко устранить благодаря установке однотрубной схемы, которая в разы экономичней и современней. Отличительной особенностью такого способа выступает то, что первый радиатор имеет самую высокую, а последний – самую низкую температуру.

В высотных домах применение такой системы позволяет не расходовать средства на покупку длинных подводящих сетей, которые отличаются довольно высокой стоимостью. Обычно однотрубная система изготавливается по типу вертикально расположенных стояков, которые протягиваются через все этажи строения. Еще на этапе составления плана отопительной системы производятся точные расчеты теплоотдачи радиаторов отопления. Если имеется такая потребность, мастера осуществляют регулировку посредством использования специальных радиаторных вентилей.

Однако данная схема не готова отвечать потребностям владельцев квартир, проживающих на разных этажах. А все потому, что в период межсезонья в жилом помещении держится либо чрезмерно высокая температура, либо очень низкая. Все это становится причиной некомфортных условий для проживания.

В небольших частных домах 1-трубная схема используется в гравитационных сетях. В них движение нагретой воды происходит за счет того, что нагретая и остывшая вода имеет разную плотность. Достоинством такой системы можно назвать то, что она энергонезависима. Вне зависимости от негативных внешних факторов отопительная система функционирует бесперебойно, поэтому в помещении всегда поддерживается необходимая температура, отвечающая потребностям жильцов.

Нельзя не упомянуть и о существенном недостатке данной системы. Например, температура воды по радиаторам не распределяется равномерно. Самая высокая температура наблюдается у радиаторов, которые установлены на отопительной ветке самыми первыми. Чем дальше установлена батарея, тем холодней будет в ней теплоноситель.

Соответственно, в удаленных жилых помещениях температура воздуха будет прогреваться плохо.

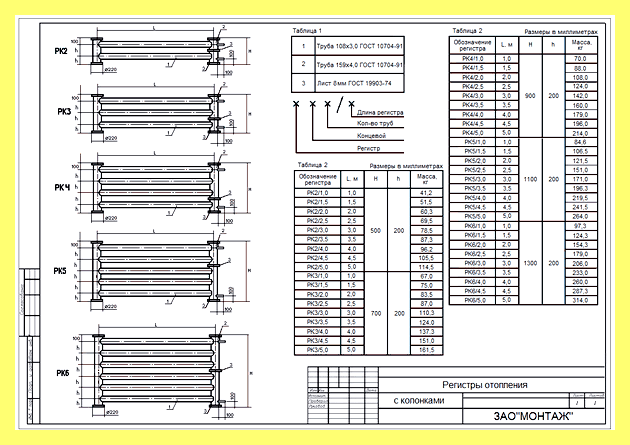

Чертеж системы отопления

Двухтрубная схема

Двухтрубные системы устроены несколько по-другому: подвод горячей воды и отвод холодной производится по разным трубам.

Существуют различные схемы двухтрубных систем:

  • классическая
  • попутная
  • лучевая
  • (веерная)

Они устанавливаются в зависимости от потребностей заказчика.

Двухтрубная классическая разводка

Двухтрубная схема устанавливается вне зависимости от площади и типа дома – количество этажей не играет существенной роли, т.к. эффективность отопления не будет снижаться. Такой способ предоставляет возможность распределять горячую воду с самыми незначительным потерями. Кроме того, можно добиться максимальной теплоотдачи. Двухтрубная система зарекомендовала себя как самая эффективная и экономичная, поэтому пользуется большим спросом.

Попутная схема или «петля Тихельмана»

Чертеж системы отопления

Такой вариант – это популярная разновидность двухтрубной схемы. Однако попутная имеет свою особенность – в ней совпадает направление движения воды в обратке и в подаче. Попутная схема нашла свое широкое применение в отопительных системах с довольно удаленными ветками. Применение данного варианта предоставляет возможность равномерно распределить горячую воду и снизить гидравлическое сопротивление ветки.

Лучевая (веерная) схема применяется преимущественно во многоэтажных жилых домах. Примечательной особенностью данной схемы является возможность установки в каждой отдельной квартире индивидуального теплового счетчика. При лучевой схеме на всех этажах монтируется коллектор с выходами на каждую квартиру трубопровода. Главный плюс такого способа заключается в том, что жильцы имеют возможность оплачивать то количество тепла, которое они расходуют.

Это предоставляет возможность владельцам квартир экономить немалые средства во время отопительного сезона.

В частных домах данная схема используется с той целью, чтобы распределить трубопроводы между разными этажами. Делается это для лучевого подключения каждой отдельной батареи к коллектору. Иными словами, к каждой отопительной единице подсоединяется индивидуальная труба обратки и подачи. Веерная схема предоставляет возможность равномерно распределить горячую воду и свести гидравлические потери к минимуму.

Важный момент: при веерной схеме на одном этаже установка производится исключительно цельными трубами. Если будут применяться медные или полимерные трубы, трубопроводы допустимо заливать в специальную бетонную стяжку. Благодаря этому можно снизить потенциальную угрозу нарушения герметичности отопительных труб в местах их состыковки.

Чертеж системы отопления

Смотрите так же:

[Инженерная графика] Чертеж системы отопления 3 х этажного жилого жилого дома WEB1

  • Монтаж отопления в частном доме
  • Монтаж водяного теплого пола
  • Монтаж радиаторов
  • Монтаж котлов отопления

Типовые схемы разводки системы отопления в квартирах и частных домах

Чертеж системы отопления

Эффективность водяного отопления во многом зависит от схемы разводки труб и применяемого оборудования. Проектирование основывается на масштабе, этажности и назначении здания. И если небольшой частный дом может обойтись однотрубной схемой гравитационного типа, то современные многоэтажные жилые дома и коттеджи оборудуют двухтрубной или лучевой системой.

Типовые схемы разводки системы отопления

Климатические условия на большей части страны определяют необходимость организации отопительной системы в жилых и коммерческих строениях. Сегодня появились различные технологии обогрева зданий с помощью электричества и парового оборудования, но основными и повсеместно используемыми остаются стандартные водяные системы.

Эффективность водяного отопления во многом зависит от схемы разводки труб и применяемого оборудования. Проектирование основывается на масштабе, этажности и назначении здания. И если небольшой частный дом может обойтись однотрубной схемой гравитационного типа, то современные многоэтажные жилые дома и коттеджи оборудуют двухтрубной или лучевой системой.

В данной статье мы рассмотрим современные схемы разводки систем обогрева, которые используют для строений различного масштаба и назначения.

Однотрубная система отопления

Чертеж системы отопления

Однотрубная схема отопительной системы является наиболее простой и экономичной в организации. Теплоноситель движется по последовательно расположенным трубопроводу и радиаторам, теряя температуру по мере перемещения. Соответственно, уровень теплоотдачи батарей снижается. Данная схема считается устаревшей и применяется в многоэтажках давней постройки или в частных домах с естественной циркуляцией теплоносителя. В однотрубной системе невозможно отрегулировать равномерную подачу тепла.

Для решения данной проблемы на участке подачи и отвода теплоносителя к радиатору устанавливают байпас — соединение между трубами. Таким образом можно перекрыть радиатор без нарушения функционирования всей системы.

В многоэтажных домах конструкция однотрубной системы отопления выполнена в виде вертикальных стояков, проходящих через все этажи. Из-за невозможности регулирования равномерной теплоотдачи системы, потребители тепла страдают от перегрева или недогрева воздуха в квартирах. Такая ситуация является неудовлетворительной для комфортного проживания, поэтому в новых многоквартирных домах используется двухтрубная схема отопительной системы.

В частных постройках однотрубная отопительная система чаще всего функционирует за счет разницы плотности горячего и холодного теплоносителя. Такие системы являются естественными, так как жидкость циркулирует без принудительного оборудования. За счет отсутствия дополнительных электроприборов, такая система не зависит от энергосети, а значит продолжает функционировать при полном отключении электричества. Несмотря на это, главный минус однотрубной схемы сохраняется — снижение теплоотдачи радиаторов по мере удаления от источника нагрева теплоносителя.

Двухтрубная система отопления

Чертеж системы отопления

Двухтрубная схема разводки обеспечивает равномерный нагрев радиаторов в системе, что определяет ее эффективность. Конструкция представляет собой входящие в радиатор две трубы, одна из которых является подающей нагретый теплоноситель, а другая — отводящей остывший. При этом существует несколько вариаций двухтрубных схем, каждая из которых обладает определенными преимуществами.

Классическая разводка

Классическая двухтрубная система предполагает подключение к каждому радиатору подающей и отводящей трубы. Такая конструкция обеспечивает равномерное распределение тепла между обогревательными приборами и решает проблему снижения теплоотдачи за счет отдельного вывода остывшего теплоносителя. Кроме того, двухтрубная схема разводки позволяет установить автоматику для регулирования температуры — термостатические клапаны с термоголовками. Это помогает создать комфортный уровень тепла в помещении.

Классическая двухтрубная схема отопления применяется в многоквартирных домах и частных домовладениях. Стоимость и трудозатраты при организации разводки выше, чем при однотрубном варианте, но эффективность обогрева окупает все вложения.

«Петля Тихельмана» или попутная схема разводки

Данная модификация двухтрубной схемы в основном применяется для вытянутых удаленных систем, так как подход позволяет уменьшить гидравлические сопротивление и равномерно распределить горячий носитель по батареям. Отличием от классического варианта является одинаковое направление движения горячего и остывшего теплоносителя в системе. Балансировка радиаторов осуществляется с помощью специальных кранов на отводах. Таким образом достигается одинаковый уровень теплоотдачи независимо от удаленности и протяженности ветки.

Лучевая или веерная схема разводки

Лучевая схема часто применяется в многоэтажном строительстве для организации учета потребления тепла. Этаж оборудуется отдельным коллектором с разводкой трубопровода и установкой теплосчетчиков для каждой квартиры. К радиатору подключаются индивидуальные трубы подачи и отвода теплоносителя, а сам трубопровод монтируется в пол или стены. В частном доме монтаж лучевой схемы разводки также осуществляется поэтажно, но в отличии от многоквартирного здания, радиаторы подключаются к общему коллектору.

Система отопления веерного типа позволяет снизить гидравлические потери во всех элементах и равномерно распределить теплоноситель между обогревательными приборами. Есть возможность настройки комфортной температуры отдельно в любой комнате. В случае возникновения поломки нет необходимости останавливать всю систему, достаточно перекрыть аварийный участок и провести ремонт.

Способы подключения радиаторов в системе отопления

Выбранная схема разводки отопительной системы играет определяющую роль в эффектности обогрева. Но в той же мере теплоотдача батарей зависит от типа их подключения к системе. Существует три основных способа обвязки радиаторов: нижнее, боковое и диагональное подключение.

Нижний способ подключения

Нижняя схема обвязки радиаторов очень распространена в частных домовладениях благодаря возможности сделать трубопровод максимально незаметным. Но у данного формата уровень теплоотдачи приборов ниже на 10% — 15 %, чем у других способов подключения. Труба подачи теплоносителя находится в нижней части батареи, а движение жидкости происходит за счет дифференциала плотности. В результате нижняя часть батарей прогревается намного лучше, чем верхняя, что значительно снижает эффективность обогрева помещений.

Боковой способ подключения

Способ обвязки с торца батареи повсеместно применяется в многоквартирных домах, так как в условиях вертикальных стояков является наиболее компактной. Труба подачи теплоносителя расположена сверху, а отвода — снизу радиатора. Вариант достаточно эффективен для небольших приборов обогрева. Но если количество секций в батареи более десяти, то обогрев может происходить неравномерно.

Дело в том, что энергии движения теплоносителя недостаточно для заполнения всей емкости радиатора, ведь по законам физики жидкость выбирает путь наименьшего сопротивления, а значит проходит через ближайшие свободные каналы. В результате многосекционный радиатор прогревается не полностью, что значительно снижает эффективность теплоотдачи.

Диагональный способ подключения

Наиболее эффективным способом обвязки батарей считается диагональный, когда подача теплоносителя происходит сверху с одной стороны, а отвод снизу с другой стороны прибора. Этот вариант идеален для многосекционных (более 12) и панельных (длиной более 1200 мм.) радиаторов, так как обеспечивает полный нагрев поверхности и сводит к нулю потери теплоотдачи.

Таким образом, выбирая схему разводки системы отопления необходимо учитывать этажность, площадь и особенности планировки зданий, а также доступный бюджет на организацию обогрева помещений. И если создание однотрубной схемы потребует минимум вложений и усилий, то организация лучевой разводки возможна только с использованием коллекторного узла и циркуляционных насосов на каждый контур, что может занять значительную часть средств. Подобрать оптимальную схему разводки отопительной системы возможно ориентируясь на собственные потребности и бюджет.
