Детский домик с горкой своими руками чертежи

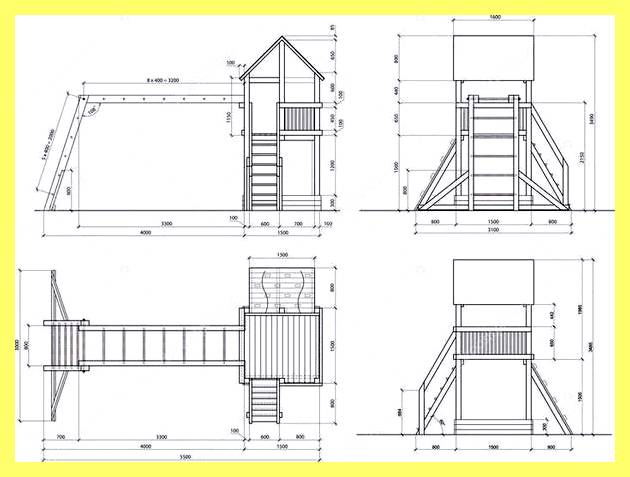

Детский домик с горкой своими руками, чертежи, схемы, сборочные единицы и подробное описание того, как сделать игровую площадку для подрастающего поколения, с минимальными затратами.

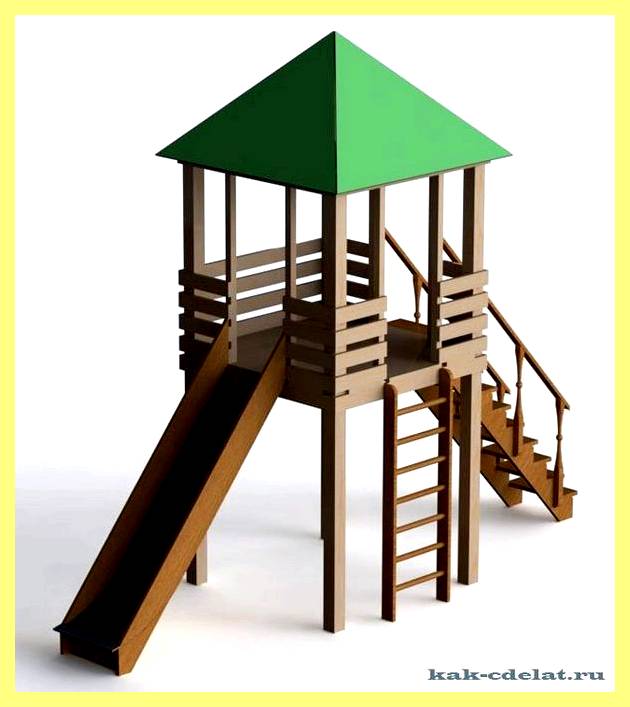

На рисунке изображена конструкция, которая состоит из следующих частей:

• детский домик
• горка
• ступени
• лестница

ДЕТСКИЙ ДОМИК

Останавливаться на описании данной конструкции мы не будем, потому что ранее рассказывали о том, как сделать детский домик .

Горка состоит из следующих деталей:

1. Стенка желоба. Изготовим из строганной доски 30 х 200 х 2535 (мм).
2. Покрытие дна. Вырежем из тонколистовой оцинкованной стали (0,8…1,0 х 560 х 2250 (мм))
ГОСТ 14918-80 или из пластика (2,0…2,5 х 560 х 2150 (мм)) ГОСТ 9590-76 .
3. Дно желоба. Вырежем из влагостойкой фанеры 5…6 х 560 х 2150 (мм) ГОСТ 3916.1-96 .
4. Опорный элемент. Изготовим из обрезка стенки желоба.
5. Ребро жесткости. Строганная доска, у которой срезана под углом торцевая часть по всей ее длине.

Справка:
Все детали тщательно шлифуются и скрепляются между собой шурупами по дереву .
Нижнюю часть опорного элемента желательно заглубить в грунт.
На схеме показана наземная часть опорного элемента.

Ступени состоят из следующих деталей:

1. Тетива.
2. Ступень.
3. Балясина.
4. Поручень.

Если хотите более подробно ознакомиться с материалом об изготовлении деревянных деталей конструкции предложенного вида, начните со статьи: Проектирование лестниц .

Лестница состоит из следующих деталей:

1. Боковые стойки. Изготовим из строганной доски 30 х 100 х 2023 (мм).
2. Перекладины. Изготовим из черенков лопат Ø 40 (мм).

Справка:
Все детали тщательно шлифуются и скрепляются между собой.
Нижнюю часть боковой стойки заглубляем в грунт.
На схеме показана наземная часть боковой стойки.

Когда все конструктивные элементы соединим между собой, детский домик с горкой примет свое неповторимое очертание и станет одним из атрибутов детской площадки .

Вид со стороны лестницы.

Виды со стороны горки и ступеней

Такой игровой комплекс украсит ваш приусадебный участок и много, много радости детишкам принесет.

А если еще сделаем карусель , детским эмоциям не будет предела.

Поделитесь с друзьями!

Строим детский домик своими руками

Всем привет
На второе день рождение сына много размышлял над подарком, что все-таки ему нужно? что бы ему понравилось и что бы он это не выкинул через 20 минут как очередную новую игрушку. И тут в голову пришла мысль, сделать детский домик, что бы сын мог там проводить время и играть. Сначала хотел купить готовый, смотрел пластиковые, но они либо маленькие, либо дорогие, да к тому же выцветаю через год два. Потом посмотрел деревянные в продаже, там цены куда серьезней, нормальный детский домик стоит 100-150 к. руб, что в принципе не далеко от не большой бани, не найдя подходящего варианта решил делать сам.
Взял отпуск на две недели и приступил.
Все делал сам, от рисования проекта до самой кукушки, ну как сам, сын конечно принимал самое активное участие))
Смотрим:

Нарисовал проект будущего домика, размеры 2*2 м

Полный размер
Начало положено, выбрал место для установки, каркас пола готов, фундамент пока нет

Полный размер

Делаем пол из верандной доски, которая уже отшлифована, и подготавливать ее не надо! Сынок забивает гвозди пока я отошел на перекур.

Я только помогаю, все основное делает сынишка

Полный размер
Нижнюю часть конструкции, которая к земле, обрабатываем кузбаслаком в два слоя, что бы она не гнила

Полный размер
Приступаем к сборке каркаса стен, сам каркас из шлифованного бруса 50х50, на первый взгляд хлипковат

Покрасил детский домик с горкой

Полный размер

Каркас домика готов, очередной день прошел не зря, сам каркас достаточно не устойчив, эту проблему решает дальнейшая обрешетка вагонкой

Тесть предложил сделать пароизоляцию, что бы домик не впитывал влагу, что и было сделано

Полный размер
Внутри было решено все сделать евровагонкой, и красиво и практично.

Полный размер
Проем окон 50х50 см, проем двери 50х150 см

Полный размер
Что бы в доме было светло, окна сделаны с трех сторон

Полный размер

Внешнюю отделку собрался сделать сайдингом под брус, сайдинг готов, пора делать крышу, к сожалению фото каркаса крыши не нашел, но сделан так же как и каркас дома из бруса 50х50, сверху положил лист ДВП

Полный размер
Крыша готова, почти…

Полный размер
Вот что получилось, осталось доделать окна, двери и заняться интерьером

Полный размер
Окна и дверь на месте, сделаны из мебельного щита, пролачены в три слоя

Полный размер
Завершающий штрих на крыше, у каждого дачного дома должна быть труба, сова для закрепляющего эффекта

Полный размер
Снаружи домик готов, игрушки на месте можно играть!

Полный размер

Фонари на передней части домика и сова работают на солнечных батареях, что очень удобно, ночью это выглядит так

Фото фундамента так же не нашел, он сделан из 16 бетонных блоков, почти монолит)) блоки вкопаны в землю, в следующий части я расскажу про интерьер, который будет более интересен, красочен и похож на сказку.

Обновил фото, домику почти 4 года, продолжаем улучшать
