ЭСиПСТ Лекция 9 — Синхронные генераторы
Наибольшие значения тока и мощности в недовозбужденном режиме получаются при работе в реактивном режиме.
Синхронные компенсаторы в электрических сетях
Синхронным компенсатором называется синхронный двигатель облегчённой конструкции, предназначенный для работы на холостом ходу.
Основные потребители электрической энергии, кроме активной мощности, потребляют от генераторов системы реактивную мощность. К числу потребителей, требующих большие намагничивающие реактивные токи для создания и поддержания магнитного потока, относятся асинхронные двигатели, трансформаторы, индукционные печи и другие. В связи с этим распределительные сети обычно работают с отстающим током.
Реактивная мощность, вырабатываемая генератором, получается с наименьшими затратами. Однако передача реактивной мощности от генераторов связана с дополнительными потерями в трансформаторах и линиях передач. Поэтому для получения реактивной мощности становится экономически выгодным применение синхронных компенсаторов, располагаемых на узловых подстанциях системы или непосредственно у потребителей.
Синхронные двигатели благодаря возбуждению постоянным током они могут работать с cos = 1 и не потребляют при этом реактивной мощности из сети, а при работе, с перевозбуждением отдают реактивную мощность в сеть. В результате улучшается коэффициент мощности сети и уменьшаются падение напряжения и потери в ней, а также повышается коэффициент мощности генераторов, работающих на электростанциях.
Синхронные компенсаторы предназначаются для компенсации коэффициента мощности сети и поддержания нормального уровня напряжения сети в районах сосредоточения потребительских нагрузок.
Синхронным компенсатор — синхронная машина, работающая в двигательном режиме без нагрузки на валу при изменяющемся токе возбуждения.
В перевозбужденном режиме ток опережает напряжение сети, т. е. является по отношению к этому напряжению емкостным, а в недовозбужденных — отстающим, индуктивным. В таком режиме синхронная машина превращается в компенсатор — в генератор реактивного тока.
Нормальным являемся перевозбужденный режим работы синхронного компенсатора, когда он отдает в сеть реактивную мощность.
Синхронные компенсаторы лишены приводных двигателей и с точки зрения режима своей работы в сущности являются синхронными двигателями, работающими на холостом ходу.
В связи с этим компенсаторы, как и служащие для этих же целей батареи конденсаторов, устанавливаемые на потребительских подстанциях, называют также генераторами реактивной мощности . Однако в периоды спада потребительских нагрузок (например, ночью) нередко возникает необходимость работы синхронных компенсаторов также в недовозбужденном режиме, когда они потребляют из сети индуктивный ток и реактивную мощность, так как в этих случаях напряжение сети стремится возрасти и для поддержания его на нормальном уровне необходимо загрузить сеть индуктивными токами, вызывающими в ней дополнительные падения напряжения.
Для этого каждый синхронный компенсатор снабжается автоматическим регулятором возбуждения или напряжения, который регулирует величину его тока возбуждения так, что напряжение на зажимах компенсатора остается постоянным.
Для того чтобы улучшить коэффициент мощности и соответственно уменьшить угол сдвига между током и напряжением от значения φсв до φк нужна реактивная мощность:
где Р — средняя активная мощность, квар; φсв — сдвиг фаз, соответствующий средневзвешенному коэффициенту мощности; φк — сдвиг фаз, который должен быть получен после компенсации; а — коэффициент, равный около 0,9, вводимый в расчеты с целью учета возможного повышения коэффициента мощности, без установки компенсирующих устройств.
Помимо компенсации реактивных токов индуктивных промышленных нагрузок, синхронные компенсаторы необходимы на ЛЭП. В длинных ЛЭП при малых нагрузках преобладает емкость линии, и они работают с опережающим током. Для того чтобы компенсировать этот ток, синхронный компенсатор должен работать с отстающим током, т. е. недовозбужденным.
При значительной нагрузке ЛЭП, когда преобладает индуктивность потребителей электроэнергии, ЛЭП работает с отстающим током. В этом случае синхронный компенсатор должен работать с опережающим током, т. е. перевозбужденным.
Изменение нагрузки на ЛЭП вызывает изменение потоков реактивных мощностей по величине и фазе, приводит к значительным колебаниям напряжения в линии. В связи с этим возникает необходимость его регулирования.
Синхронные компенсаторы обычно устанавливают на районных подстанциях.
Для регулирования напряжения в конце или середине транзитных ЛЭП могут быть созданы промежуточные подстанции с синхронными компенсаторами, которые должны регулировать либо поддерживать напряжение неизменным.
Работа таких синхронных компенсаторов автоматизируется, в связи с чем создается возможность плавного автоматического регулирования величины вырабатываемой реактивной мощности и напряжения.
Для осуществления асинхронного пуска все синхронные компенсаторы снабжаются пусковыми обмотками в полюсных наконечниках или их полюсы делаются массивными. При этом используется способ прямого, а в необходимых случаях — способ реакторного пуска.
В некоторых случаях мощные компенсаторы пускаются в ход также с помощью пусковых фазных асинхронных двигателей, укрепляемых с ними на одном валу. Для синхронизации с сетью при этом обычно используется метод самосинхронизации.
Так как синхронные компенсаторы не развивают активной мощности, то вопрос о статической устойчивости работы для них теряет остроту. Поэтому они изготовляются с меньшим воздушным зазором, чем генераторы и двигатели, Уменьшение зазора позволяет облегчить обмотку возбуждения и удешевить машину.
Номинальная полная мощность синхронного компенсатора соответствует его работе с перевозбуждением, т.е. номинальной мощностью синхронного компенсатора считается его реактивная мощность при опережающем токе, которую он может длительно нести в рабочем режиме.
Наибольшие значения тока и мощности в недовозбужденном режиме получаются при работе в реактивном режиме.
В большинстве случаев в недовозбужденном режиме требуются меньшие мощности, чем в перевозбужденном, но в некоторых случаях необходима большая мощность. Этого можно достигнуть увеличением зазора, однако это приводит к удорожанию машины, и поэтому в последнее время ставится вопрос об использовании режима с отрицательным током возбуждения. Поскольку синхронный компенсатор по активной мощности загружен только потерями, то, согласно он может работать устойчиво также с небольшим отрицательным возбуждением.
В ряде случаев в маловодные периоды для работы в режиме компенсаторов используются также генераторы гидроэлектростанций.
В конструктивном отношении компенсаторы принципиально не отличаются от синхронных генераторов. Они имеют такую же магнитную систему, систему возбуждения, охлаждения и др. Все синхронные компенсаторы средней мощности имеют воздушное охлаждение и выполняются с возбудителем и подвозбудителем.

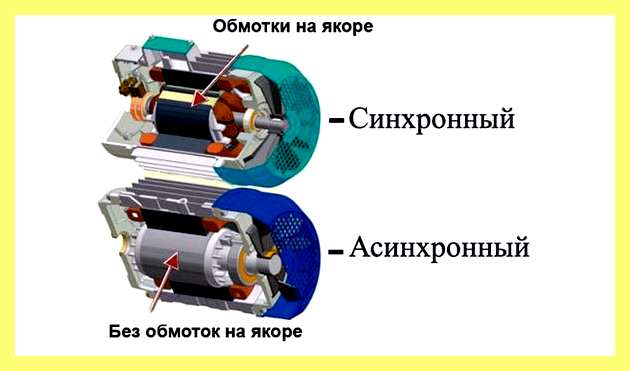

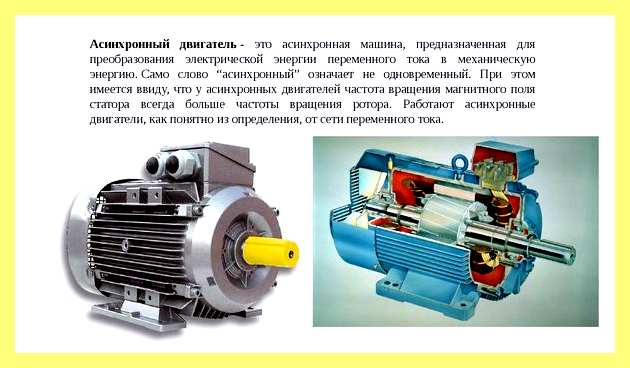

Синхронный и асинхронный двигатели. Отличия двигателей
В связи с тем, что синхронные компенсаторы не предназначены для выполнения механической работы и не несут активной нагрузки на валу, они имеют механически облегченную конструкцию. Компенсаторы выполняются как сравнительно тихоходные машины (1000 — 600 об/мин) с горизонтальным валом и явнополюсным ротором.
В качестве синхронного компенсатора может быть использован генератор, работающий вхолостую при соответствующем возбуждении. В перевозбужденном генераторе появляется уравнительный ток, являющийся чисто индуктивным относительно напряжения генератора и чисто емкостным относительно сети.
Следует иметь в виду, что перевозбужденная синхронная машина независимо от того, работает ли она генератором или двигателем, может рассматриваться относительно сети как емкость, а недовозбужденная — как индуктивность.
Для того чтобы перевести генератор, включенный в сеть, в режим синхронного компенсатора, достаточно закрыть доступ пара (или воды) в турбину. В таком режиме перевозбужденный турбогенератор начинает потреблять небольшую активную мощность из сети только для покрытия потерь вращения (механических и электрических) и отдает реактивную мощность в сеть.
В режиме синхронного компенсатора генератор может работать длительное время и зависит лишь от условий работы турбины.
При необходимости турбогенератор может быть использован в качестве синхронного компенсатора как при вращающейся турбине (вместе с турбиной), так и при отсоединенной, т. е. при разобранной муфте сочленения.
Вращение паровой турбины со стороны генератора, перешедшего в двигательный режим, может вызвать перегрев хвостовой части турбины.
Телеграмм канал для тех, кто каждый день хочет узнавать новое и интересное: Школа для электрика
Если Вам понравилась эта статья, поделитесь ссылкой на неё в социальных сетях. Это сильно поможет развитию нашего сайта!
Не пропустите обновления, подпишитесь на наши соцсети:
Назначение и устройство синхронных машин
Синхронная машина — машина переменного тока, у которой скорость ротора при постоянной частоте тока в обмотках статора сохраняется постоянной и не зависит от величины нагрузки на валу машины.
Синхронные машины применяют главным образом для преобразования механической энергии первичных двигателей в электрическую, т е. в качестве генераторов электрической энергии переменного тока. Однако синхронные машины используют также в режимах двигателей, компенсаторов реактивной мощности и других устройств.
В промышленных установках наибольшее распространение получили трехфазные синхронные машины. Однофазные синхронные двигатели нашли применение в электроприводах компрессоров, мощных вентиляторов, двигатели малой мощности в различных автоматических приборах и т. п.
Трехфазная синхронная машина состоит из неподвижного статора и вращающегося внутри него неявно- или явнополюсного ротора, между ними имеется воздушный зазор, радиальный размер которого определяется номинальной мощностью машины, ее быстроходностью и изменяется от долей до нескольких десятков миллиметров.
Статор такой машины по устройству практически не отличается от статора асинхронной машины, имеет трехфазную обмотку, начала фаз которой обозначают C1, С2, С3 и концы — С4, С5, С6 и выводят к зажимам с аналогичными обозначениями, что позволяет соединять фазы обмотки статора треугольником или звездой.
Фазы обмотки статора трехфазного синхронного генератора соединяют преимущественно звездой, так как это позволяет при трехфазной четырех проводной сети располагать линейными и фазными напряжениями, отличающимися друг от друга в √ 3 раз (рис. 1).
Рис. 1. Схема присоединении трехфазной четырехфазной сети к зажимам обмотки статора трехфазного синхронного генератора при соединении фаз звездой.
Ротор синхронной машины представляет собой электромагнитную систему постоянного тока с обмоткой, имеющей то же число полюсов, что и трехфазная обмотка статора. Магнитные силовые линии замыкаются между соответствующими северными и южными полюсами ротора через воздушный зазор и мапштопровод статора (рис. 2, а, б).
Обмотка ротора, или обмотка возбуждения, получает питание от выпрямителя или небольшого генератора постоянного тока — возбудителя, мощность которого составляет 0,5 — 10% номинальной мощности синхронной машины. Возбудитель может находиться на одном валу с синхронной машиной, приводиться от ее вала гибкой передачей или иметь привод от отдельного двигателя.
Неявнополюспый ротор синхронной машины — сплошной или составной цилиндр из углеродистой или легированной стали с пазами, профрезерованными на его поверхности в осевом направлении. В эти пазы уложена обмотка, выполненная изолированным медным или алюминиевым проводом. Начало И1 и конец И2 этой обмотки присоединяют к двум контактным кольцам, укрепленным на втулке из изолятора, расположенной: на валу машины, и вращающихся вместе с ротором.
К кольцам прижаты неподвижные щетки, от которых выведены провода к зажимам с маркировкой И1 и И2 для присоединения к источнику электрической энергии постоянного тока. Большие зубья цилиндра ротора, в которых нет пазов, образуют полюсы ротора.
Неявнополюсный ротор обычно имеет два или четыре полюса с чередующейся полярностью, его используют в быстроходных синхронных машинах, в частности в турбогенераторах — трехфазных синхронных генераторах, непосредственно соединенных с паровыми турбинами, рассчитанными на частоту вращении 3000 или 1500 оборотов в минуту при частоте переменного тока 50 Гц.
Рис. 2. Устройство трехфазной синхронной машины с ротором: а — неявнополюсным, б — явнополюсным, 1 — станина, 2 — магнитопровод статора, 3 — проводники статора, 4 — воздушный зазор, 5 — полюс ротора, 6 — полюсный наконечник, 7 — праведники ротора, 8 — катушечная обмотка возбуждения, 9 — короткозамкнутая обмотка, 10 — контактные кольца, 11 — щетки, 12 — вал.
Электрогенератор — асинхронный или синхронный
Явнополюсный ротор синхронной машины с числом полюсов от четырех и более имеет массивное или шихтованное из стальных листов ярмо, на котором крепятся аналогичной конструкции стальные полюсы, имеющие прямоугольное сечение, заканчивающиеся наконечниками (рис. 2, б). На полюсах расположены соединенные между собой катушки, образующие обмотку возбуждении.
Такой ротор применяют в тихоходных синхронных машинах, которыми могут быть гидрогенераторы и и дизельгенераторы — трехфазные синхронные генераторы, непосредственно соединенные соответственно с гидравлическими турбинами или двигателями внутреннего сгорания, рассчитанными на частоту вращения 1500, 1000, 750 и ниже оборотов в минуту при частоте переменного тока 50 Гц.
Многие синхронные машины имеют на роторе помимо обмотки возбуждения еще медную или латунную короткозамкнутую успокоительную обмотку, которая в неявнополюсном роторе мало отличается от аналогичной обмотки ротора асинхронной машины, а в явнополюсном роторе она выполняется в виде неполной короткозамкнутой обмотки, стержни которой заложены только в пазы полюсных наконечников и отсутствуют в междуполюсном пространстве. Эта обмотка способствует затуханию колебаний ротора при неустановившихся режимах синхронной машины, а также обеспечивает асинхронный пуск синхронных двигателей.
Синхронные машины номинальной мощностью до 5 кВт иногда изготавливают в обращенном исполнении с обмоткой возбуждения на статоре и трехфазной обмоткой на роторе.
Эффективность работы трехфазного синхронного генератора
Работа трехфазных синхронных машин в генераторном режиме сопровождается потерями энергии, которые но своему характеру аналогичны потерям в асинхронных машинах. В связи с этим эффективность работы трехфазного синхронного генератора характеризуется значением коэффициента полезного действия (кпд), который в условиях симметричной нагрузки определяется по формуле:
η = ( √3 UIcosφ)/( √3 UIcosφ+ΔP) ,
где U и I — действующие, линейные напряжение и ток, cosφ — коэффициент мощности приемников, ΔP — суммарные потери, отвечающие данной нагрузке синхронной машины.
Величина коэффициента полезного действия (кпд) синхронных генераторов зависит от величины нагрузки и коэффициента мощности приемников (рис 3).
Рис. 3. Графики зависимости коэффициента полезного действия трехфазного синхронного генератора от нагрузки и коэффициента мощности приемников.
Максимальное значение кпд соответствует нагрузке, близкой к номинальной, и составляет для машин средней мощности 0,88-0,92, а для генераторов большой мощности доходит до значения 0,96-0,99. Несмотря на высокое значение кпд в крупных синхронных машинах из-за большого количества выделяемого тепла приходится применять охлаждение обмоток водородом, дистиллированной водой или трансформаторным маслом, что способствуют лучшему отводу тепла, а также позволяет создавать более компактные и эффективные трехфазные синхронные машины.
Телеграмм канал для тех, кто каждый день хочет узнавать новое и интересное: Школа для электрика
Если Вам понравилась эта статья, поделитесь ссылкой на неё в социальных сетях. Это сильно поможет развитию нашего сайта!
Не пропустите обновления, подпишитесь на наши соцсети:
Синхронные машины — двигатели, генераторы и компенсаторы
Синхронные машины – это электрические машины переменного тока, в которых ротор и магнитное поле токов статора вращаются синхронно.
Трехфазные синхронные генераторы – самые мощные электрические машины. Единичная мощность — синхронных генераторов на ГЭС — 640 МВт, а на ТЭС – 8 — 1200 МВт.
У синхронной машины одна из обмоток присоединена к электрической сети переменного тока, а вторая — возбуждается постоянным током. Обмотку переменного тока называют якорной.
Обмотка якоря преобразует всю электромагнитную мощность синхронной машины в электрическую и наоборот. Поэтому ее обычно располагают на статоре, который называют якорем. Обмотка возбуждения потребляет 0,3 — 2% от преобразуемой мощности, поэтому ее располагают обычно на вращающемся роторе, который называют индуктором и малую мощность возбуждения подводят через контактные кольца или устройства бесконтактного возбуждения.
Магнитное поле якоря вращается с синхронной скоростью n1 = 60f1/p, об/мин,
где p =1,2,3 . 64 и т.д. — число пар полюсов.
При частоте промышленной сети f1 = 50 гц, ряд синхронных скоростей при различных числах полюсов: 3000, 1500, 1000 и т.д.). Так как магнитное поле индуктора неподвижно относительно ротора, то для непрерывного взаимодействия полей индуктора и якоря ротор должен вращаться с той же синхронной скоростью.
Конструкция синхронных машин
Статор синхронной машины с трехфазной обмоткой не отличается от конструкции статора асинхронной машины, а ротор с обмоткой возбуждения бывает двух видов — явнополюсный и неявнополюсный. При больших скоростях и малом числе полюсов применяют неявнополюсные роторы, как имеющие более прочную конструкцию, а при малых скоростях и большом числе полюсов применяют явнополюсные роторы сборной конструкции. Прочность таких роторов меньше, но они проще в изготовлении и в ремонте.
Явнополюсный ротор:
Применяются в синхронных машинах с большим числом полюсов и соответственно относительно низкой n. ГЭС (гидрогенераторы). частота n от 60 до нескольких сотен об/мин. Самые мощные гидрогенераторы имеют диаметр ротора — 12 м при длине – 2,5 м, p – 42 и n= 143 об/мин.
Асинхронные и Синхронные двигатели и генераторы. Мощный #энерголикбез ПЕРСПЕКТИВЫ ЭЛЕКТРОДВИГАТЕЛЕЙ
Неявнополюсный ротор:
Обмотка — в пазах ротора диаметр d = 1,2 – 1,3 м, активная длина ротора не более 6,5 м. ТЭС, АЭС (турбогенераторы). S=500 000 кВА в одной машине n=3000 или 1500 об/мин (1 или 2 пары полюсов).
Кроме обмотки возбуждения на роторе располагают демпферную или успокоительную обмотку, которую в синхронных двигателях используют для запуска. Эту обмотку выполняют аналогично короткозамкнутой обмотке типа «беличья клетка», только значительно меньшего сечения, так как основной объем ротора занимает обмотка возбуждения. В неявнополюсных роторах роль демпферной обмотки выполняют поверхности сплошных зубцов ротора и токопроводящие клинья в пазах.
Постоянный ток в обмотку возбуждения синхронной машины может подаваться от специального генератора постоянного тока, установленного на валу машины и называемого возбудителем, или от сети через полупроводниковый выпрямитель.
Смотрите также по этой теме:
Назначение и устройство синхронных машин
Синхронная машина может работать генератором или двигателем. Синхронная машина может работать в качестве двигателя, если подвести к обмотке ее статора трехфазный ток из сети. В этом случае в результате взаимодействия магнитных полей статора и ротора поле статора увлекает за собой ротор. При этом ротор вращается в ту же сторону и с такой же скоростью, как и поле статора.
Наибольшее распространение получил генераторный режим работы синхронных машин, и почти вся электроэнергия вырабатывается синхронными генераторами. Синхронные двигатели применяются при мощности более 600 кВт и до 1 кВт как микродвигатели. Синхронные генераторы на напряжение до 1000 В применяются в агрегатах для автономных систем электроснабжения.
Агрегаты с этими генераторами могут быть стационарными и передвижными. Большинство агрегатов применяются с дизельными двигателями, но приводом их могут быть газовые турбины, электродвигатели и бензиновые двигатели.
Синхронный двигатель отличается от синхронного генератора лишь пусковой успокоительной обмоткой, которая должна обеспечивать хорошие пусковые свойства двигателя.
Схема шестиполюсного синхронного генератора. Показаны сечения обмоток одной фазы (три обмотки, соединенные последовательно). В показанные на рисунке свободные пазы укладываются обмотки двух других фаз. Фазы соединяются в звезду или треугольник.
Режим генератора: двигатель (турбина) вращает ротор, на обмотку которого подается постоянное напряжение и возникает ток, создающий постоянное магнитное поле. Магнитное поле вращается вместе с ротором, пересекает статорные обмотки и наводит в них одинаковые по модулю и частоте ЭДС, но сдвинутые на 1200 (симметричная трехфазная система).

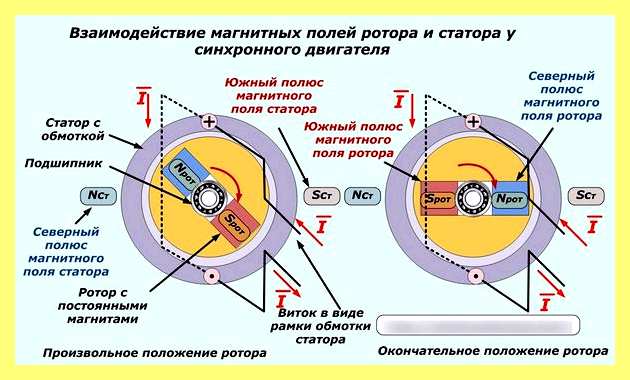

Режим двигателя: обмотку статора подключают к трёхфазной сети, а обмотку ротора к источнику постоянного тока. В результате взаимодействия вращающегося магнитного поля машины с постоянным током обмотки возбуждения, возникает вращающий момент Мвр, который приводит ротор во вращение со скоростью магнитного поля.
Механическая характеристика синхронного двигателя – зависимость n(M)– представляет собой горизонтальный отрезок прямой.
Учебный диафильм — «Синхронные двигатели», созданный фабрикой учебно-наглядных пособий в 1966-году.
Посмотреть его можно здесь: Диафильм «Синхронный двигатель»
Применение синхронных двигателей
Массовое использование асинхронных двигателей с существенными недогрузками осложняет работу энергетических систем и станций: снижается коэффициент мощности в системе, что приводит к дополнительным потерям во всех аппаратах и линиях, а также и к их недоиспользованию по активной мощности. Поэтому возникла необходимость в применении синхронных двигателей, особенно для механизмов с приводами большой мощности.
Синхронные двигатели имеют по сравнению с асинхронными большое преимущество, заключающееся в том, что благодаря возбуждению постоянным током они могут работать с cos фи = 1 и не потребляют при этом реактивной мощности из сети, а при работе, с перевозбуждением даже отдают реактивную мощность в сеть. В результате улучшается коэффициент мощности сети и уменьшаются падение напряжения и потери в ней, а также повышается коэффициент мощности генераторов, работающих на электростанциях.
Максимальный момент синхронного двигателя пропорционален U, а у асинхронного двигателя U 2 .
Поэтому при понижении напряжения синхронный двигатель сохраняет большую нагрузочную способность. Кроме того, использование возможности увеличения тока возбуждения синхронных двигателей позволяет увеличивать их надежность работы при аварийных понижениях напряжения в сети и улучшать в этих случаях условия работы энергосистемы в целом. Вследствие большей величины воздушного зазора добавочные потери в стали и в клетке ротора синхронных двигателей меньше, чем у асинхронных, благодаря чему к. п. д. синхронных двигателей обычно выше.
С другой стороны, конструкция синхронных двигателей сложнее, чем короткозамкнутых асинхронных двигателей, и, кроме того, синхронные двигатели должны иметь возбудитель или иное устройство для питания обмотки возбуждения постоянным током. Вследствие этого синхронные двигатели в большинстве случаев дороже асинхронных двигателей с короткозамкнутым ротором.
При эксплуатации синхронных двигателей возникли существенные трудности с их пуском. В настоящее время эти трудности преодолены.
Пуск и регулирование скорости вращения синхронных двигателей также сложнее. Тем не менее преимущество синхронных двигателей настолько велико, что при больших мощностях их целесообразно применять всюду, где не требуется частых пусков и остановок и регулирования скорости вращения (двигатель-генераторы, мощные насосы, вентиляторы, компрессоры, мельницы, дробилки и пр.).
Синхронные компенсаторы предназначаются для компенсации коэффициента мощности сети и поддержания нормального уровня напряжения сети в районах сосредоточения потребительских нагрузок. Нормальным являемся перевозбужденный режим работы синхронного компенсатора, когда он отдает в сеть реактивную мощность.
В связи с этим компенсаторы, как и служащие для этих же целей батареи конденсаторов, устанавливаемые на потребительских подстанциях, называют также генераторами реактивной мощности. Однако в периоды спада потребительских нагрузок (например, ночью) нередко возникает необходимость работы синхронных компенсаторов также в недовозбужденном режиме, когда они потребляют из сети индуктивный ток и реактивную мощность, так как в этих случаях напряжение сети стремится возрасти и для поддержания его на нормальном уровне необходимо загрузить сеть индуктивными токами, вызывающими в ней дополнительные падения напряжения.
Для этого каждый синхронный компенсатор снабжается автоматическим регулятором возбуждения или напряжения, который регулирует величину его тока возбуждения так, что напряжение на зажимах компенсатора остается постоянным.
