Как сделать освещение в парилке в бане

При прокладке подземного ввода должны соблюдаться такие требования:

Как провести электропроводку в бане и как это сделать правильно?

Сегодня каждый может позволить себе обзавестись собственной парной на приусадебном участке или даче. Но, помимо приятных перспектив, предоставляемых баней, возникает и ряд вопросов о том, как организовывается проводка в бане своими руками. Основным камнем преткновения в этом вопросе является высокая влажность и температура в помещении, относящие его к особо опасным согласно п.1.113 ПУЭ.

При таких неблагоприятных условиях электроприборы и другие элементы электрической сети очень быстро разрушаются и выходят из строя, а диэлектрические материалы покрываются слоем проводящей влаги. Что создает значительную угрозу поражения электрическим током в аварийных ситуациях. Поэтому, чтобы выполнить прокладку электропроводки и другие электромонтажные работы в бане в соответствии с действующими нормами необходимо изучить требования ПУЭ.

Требования согласно ПУЭ 7

Согласно п.2.1.4 ПУЭ монтаж электропроводки может выполняться открытым или скрытым способом. Такое разделение прокладки проводки в бане актуально для различных типов стен, когда есть возможность разработки штроб или при отсутствии таковых.

В связи с тем, что некоторые помещения являются пожароопасными, а влажные помещения содержат большое количество конденсата, при прокладке проводов открытым или скрытым способом все линии должны иметь защиту из негорючего материала согласно п.2.1.42 и от влаги п.2.1.43 ПУЭ.

При открытом размещении проводов, к примеру, по деревянным стенам негорючая подкладка под ними должна выступать на 10 мм в каждую сторону. Также необходимо соблюдать зазор на 10 мм от провода до горючих материалов согласно п. 2.1.37 ПУЭ. Для скрытой проводки несгораемое покрытие располагается по всей длине согласно п.2.1.38 ПУЭ. Но располагать проводку в металлической трубе или гофре категорически запрещено в согласно требований.7.1.40 ПУЭ.

С целью соблюдения безопасности все металлические конструкции – корпусы светильников, нагревательных печей, бытовых приборов и т.д. должны подключаться к защитному заземлению в проводке бани, проводники иметь двойную изоляцию, элементы схемы находиться в недоступном удалении. Для защиты человека от поражения электротоком в электрическом щитке должна осуществляться установка УЗО. Данные меры оговариваются требованиями п.1.7.50 и 1.7.51 ПУЭ. Следует отметить, что при питании осветительных приборов и других устройств низким напряжением в соответствии с п.1.7.53 ПУЭ может выполняться без обустройства защитного заземления.

Какое напряжение сети выбрать?

В связи с различной потребностью в обеспечении нужного уровня мощности, проводка в бане может питать как осветительные приборы, и то в небольших по площади помещениях, так и мощное оборудование. Из-за этого отличается тип и уровень используемого напряжения:

  • Однофазное сетевое – применяется при среднем уровне нагрузки на проводку в бане от 1 до 14кВт. При этом вся баня запитывается от однофазных сетей напряжением 220 В.
  • Трехфазное сетевое – используется для нагрузки проводки в бане от 20 до 40 кВт, когда в бане подключается электрическая печь, теплый пол и другие мощные электрические приборы (водонагревательные котлы, насосы и т.д.).
  • Однофазное пониженное – позволяет запитать баню безопасным напряжением в 12 В или 36 В, которое можно применять для освещения парилки в бане без угрозы человеку. Актуально для небольших бань с низкими потолками, в которых единственным потребителем для поводки выступает система освещения.

После выбора уровня напряжения, составляется схема проводки с учетом мест расположения всех потребителей.

Проектирование схемы

Для составления схемы электропроводки в бане вам необходимо определиться с количеством точек подключения к ней – осветительных устройств, розеток под конкретное оборудование, выключателей и т.д. Следует оговориться, что выключатели, как и распределительные коробки категорически запрещено устанавливать в парной, они должны находиться в раздевалке или предбаннике. Мойка для этого тоже не подходит из-за наличия влаги. Проводку в парилке нельзя приближать к печке или дымоходу ближе, чем на 80 см, эти требования необходимо учитывать на этапе проектирования.

Посмотрите на рисунок, здесь приведен один из простых примеров электрификации бани. Проводка подключена двумя независимыми выводами, питающими каждый свою розетку и группу ламп освещения. Такой вариант поможет спокойно выйти из помещения, если на одной из секций возникнет короткое замыкание, так как источники естественного освещения зачастую отсутствуют.

Если вы планируете установку специфического оборудования, к примеру, водонагревательного котла или стиральной машины, для них следует предусмотреть отдельную линию на схеме проводки с большим сечением жилы, чем на лампу. Стиральная машина и бойлер обязательно устанавливаются в сухих условиях. В таком случае их также отдельно следует отображать на схеме проводки.

Выбор проводов, выключателей, светильников

Для составленной схемы проводки в бане подбираются все ее компоненты: провода, розетки, выключатели и светильники. Марка кабеля выбирается в соответствии с условиями в каждой из комнат бани (повышенная температура и влажность).

По материалу токоведущей жилы проводка в бане может быть медной и алюминиевой, но за счет, куда лучших механических и электротехнических параметров выбор стоит делать в пользу медных проводов. Основным параметром для любой из марок кабеля является сечение провода. Величина сечения выбирается исходя из нагрузки, подключенной к соответствующему участку проводки.

Как по нагрузке выбрать провода и розетки?

К примеру, вы собираетесь подключить две лампочки по 100 Вт, в розетку включить электрочайник на 1 кВт и электрический теплый пол на 4 кВт. Таким образом, для расчета сечения сложите потребляемую мощность всех потребителей P = 0,1 + 0,1 + 1 + 4 = 5,2 кВт. К полученной величине мощности необходимо прибавить 20 – 30% запас прочности, для нашего примера получим 6,24 кВт. Чтобы подобрать конкретную величину сечения для проводки по мощности потребителя или величине электрического тока необходимо воспользоваться нашим калькулятором или данными таблицы:

Таблица 1: выбор сечения провода

Посмотрите на таблицу, для мощности 6,24 кВт подойдет медная проводка с сечением жилы в 4 мм 2 или алюминиевая проводка на 6 мм 2 . Если вы составили схему питания с разделением проводки для различных потребителей, то процедуру расчета сечения целесообразно выполнять для каждого отдельного участка, но материал проводника для проводки должен быть одинаковым.

Розетка, как и проводка, имеет определенную величину пропускной способности по току. Поэтому выбор узлов подключения к напряжению сети следует выполнять в соответствии с подключаемыми приборами. К примеру, для холодильника достаточно установить розетку на 10 А, а вот для бойлера, в зависимости от мощности, уже понадобиться 16 или 24 А.

Для парилки

Требованиями ГОСТ Р 50571.12-96 устанавливается такое разделение парилки на зоны:

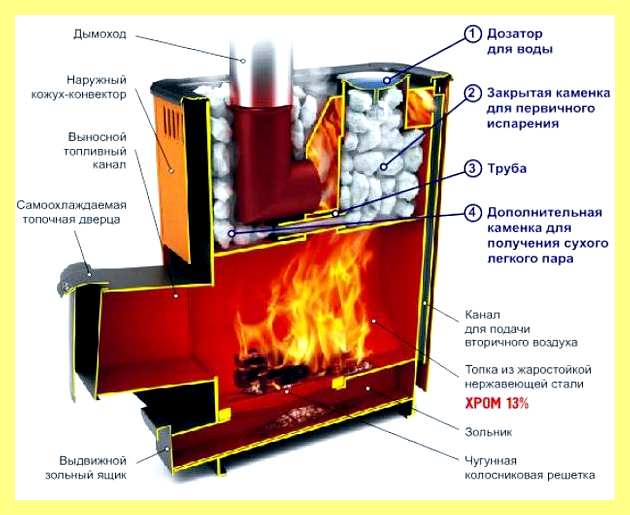

Посмотрите на рисунок, все зоны отстраиваются в соответствии с местом расположения печки, хоть электрической, хоть твердотопливной. По отношению к прокладке кабеля проводки и установке другого оборудования эти зоны имеют такие требования:

  • Первая предназначена исключительно для печи, если это электрокаменка, то и проводки для ее подключения;
  • Вторая считается самой лояльной в части требований к проводке, для нее не предусматриваются никакие нормы;
  • Для третей зоны предъявляются требования к оборудованию, которое должно нормально выдерживать температуру в 125°С и более, а проводка 170°С и более;
  • В четвертую зону можно установить только светильники, датчики и регуляторы, но их проводка подбирается, как и для предыдущей зоны бани.

Для внутренней электропроводки в парилке должны использоваться термоустойчивые кабели, к примеру, гибкие медные РКГМ, ПВКВ, ПРКС или ПМТК.

Светильники в парилке должны иметь металлический корпус, к которому подводится заземление, герметичный стеклянный плафон со степенью защиты не ниже IP24. Не следует выбирать для подключения светильников модели с пластиковым корпусом или деталями, так как они могут расплавиться и деформироваться, из-за чего влага проникнет внутрь.

Электропроводка в парилке своими руками

Для предбанника, раздевалки, комнаты для отдыха

Эти помещения характеризуются куда менее жесткими требованиями к месту расположения и характеристикам проводки. Но и в них должны соблюдаться все требования ПУЭ, предъявляемые к саунам.

Приборы освещения, также лучше использовать герметичные со степенью защиты не менее IP24, но можно применять и модели с полимерным корпусом или из оргстекла, так как температура в этих помещениях значительно ниже. Для проводки вполне подойдут провода марки ВВГнг-LS. Розетки должны иметь защитное запорное устройство, предотвращающее свободное проникновение влаги из окружающей среды.

Ввод проводки в баню: воздушный или подземный?

По способу ввода кабеля в каменную или деревянную сауну различают воздушную или подземную прокладку.

Первый вариант обладает рядом преимуществ – монтаж по воздуху выполняется достаточно быстро и с меньшими затратами средств, за исключением тех случаев, когда вам необходимо установить опоры до деревянной постройки. Для воздушной прокладки наиболее актуально использовать самоизолирующий провод (СИП), число жил в котором определяется выбором трехфазной или однофазной электропроводки. При этом должны соблюдаться следующие расстояния:

  • Между опорами не более 25 м;
  • Высота ввода кабеля СИП в здание не менее 2,75 м;
  • Расстояние стрелы провеса до земли не меньше 3,5 м.

За счет того, что подземный ввод требует разработки траншеи под укладку кабеля, такая процедура занимает куда больше времени, чем воздушная прокладка. Но при подземной прокладке кабельного ввода, сама линия куда меньше подвержена воздействию атмосферных факторов и ветровых нагрузок, поэтому служит значительно дольше.

Электропроводка в парилке своими руками

Проводка в бане своими руками: как провести кабель, подбор марки и толщины, монтаж по стене и сквозь

При прокладке подземного ввода должны соблюдаться такие требования:

  • Электрическая проводка заводится через металлическую втулку;
  • В траншее кабель располагается свободно, а не внатяжку;
  • Глубина укладки не менее 0,8 м;
  • Используется бронированная марка, к примеру, ВБбШв.

Помимо длительного процесса укладки подземное размещение кабеля требует и дополнительных мер защиты от случайного повреждения при проведении земляных работ вблизи его трасы.

Способ прокладки проводки: открытый или скрытый?

К преимуществам открытой проводки в бане относится простота и скорость монтажа, отсутствие трудоемких подготовительных работ, доступность для ремонта. К недостаткам открытого способа прокладки проводки следует отнести ее повреждаемость и вмешательство в интерьер бани.

К преимуществам скрытой проводки относится куда боле высокая надежность и защищенность проводов на всей протяженности. Среди недостатков внутренней проводки выделяют длительные подготовительные работы и штробление стен, которое не всегда возможно выполнить.

Монтаж и подключение пошагово

Весь процесс монтажа проводки в бане можно условно разделить на три основных этапа. Соблюдение приведенной последовательности позволит выполнить работы качественно и без лишней потери времени. Начните работу с монтажа:

Распределительного щитка

  • Заведите питающий ввод к месту предполагаемой установки распределительного щитка.
  • Перед установкой щитка наберите в него защитные автоматы и УЗО согласно рабочих номиналов тока. Для бани УЗО выбирается из расчета тока утечки от 10 до 30 мА.
  • Установите щиток на высоте 1,4 – 1,8 м от уровня пола до его крышки.
  • Заведите кабель к вводному автомату и разведите по отдельным линиям. А при отсутствии секционирования, сразу переходите к разводке электропроводки от вводного щитка к потребителям.
  • Проводка в бане должна выполняться трехжильным проводом (фаза, ноль и земля).
  • Подключите к корпусу защитное заземление на общую PE шину, которую соедините с контуром заземления.

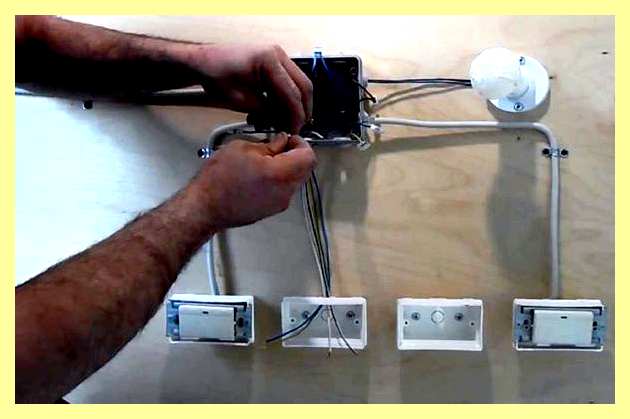

Розеток и выключателей

  • В местах установки розеток и выключателей разработайте отверстия под коробки при внутренней установке или установите подкладку из негорючего материала в деревянных банях под открытую проводку.
  • Установите коробки на шпаклевку или цементный раствор при скрытой проводке, при наружной вам понадобятся только распределительные коробки.
  • Все участки проводки ведутся цельными жилами, соединение проводов допускается только в коробках (влагоустойчивыми зажимами) и при подключении розеток, выключателей и другого оборудования.
    Электропроводка в парилке своими руками
  • Установите розетки и выключатели в подрозетники при скрытой проводке или на негорючую подставку при открытой.
    Электропроводка в парилке своими руками

Осветительных устройств

  • Проложите проводку к осветительным приборам.
  • Установите светильники в бане согласно составленной ранее схеме.
    Электропроводка в парилке своими руками
  • Подключите проводку к патрону.
  • Заземлите корпус на защитный PE проводник.
  • Установите лампы освещения.
  • Закройте плафоны.

Перед началом эксплуатации обязательно проверьте работоспособность всех приборов в сухих условиях. Убедитесь в исправности автоматики защиты, это убережет от последствия допущенных ошибок еще до начала эксплуатации как самой бани, так и проводки в ней.

Электропроводка

Электропроводка в парилке своими руками

Электропроводка в парилке своими руками

Предисловие

Провести в бане электричество не так просто, как может показаться. Существует множество правил, прописанных в ПУЭ и обязательных для исполнения. Мы расскажем о тонкостях самостоятельного подведения электричества, обустройстве заземления, установке электросчетчика, автоматических выключателей, способах прокладки проводки и прочих важных аспектах, касающихся энергоснабжения как отдельно стоящей, так и пристроенной к дому бани.

Не пугайтесь объема статей. В каждой из них информация изложена максимально подробно, с пошаговым описанием всех типов работ, приведением важных рекомендаций и выделением особо важных моментов, которые ни в коем случае нельзя упускать из виду.

Внимательно следуя инструктажам, вы сможете без посторонней помощи выбрать кабели, розетки, выключатели, плафоны для бани, без ошибок смонтировать всю проводку. Ознакомившись с раскрытыми секретами мастерства опытных электриков, а также следуя им, вы останетесь довольными результатами своей работы и сможете не переживать за безопасность собственного имущества.

Полученные знания помогут вам, даже если проводку будут монтировать наемные работники, чья халатность впоследствии может проявить себя в виде коротких замыканий, оплавления изоляции кабелей и другого рода неисправностей. В статьях вы найдете решение любых вопросов, касающихся монтажа, ремонта, замены проводки, осветительных приборов, розеток в бане. Мы постарались изложить материал простым доступным языком, чтобы не возникло двусмысленности или недомолвок, которые могут помешать начинающим мастерам собственноручно заниматься обустройством и электрификацией бани.

Мастера «с сединою на висках» помнят, как делалась открытая проводка лет тридцать…

Промышленные компании предлагают потребителям широкий выбор контроля и учета потребления электрической энергии….

Условно всех электриков можно разделить на две большие группы: «бывалые» и «опытные»….

Условия эксплуатации электрической проводки в бане самые неблагоприятные. Соответственно, к ней предъявляются…

Автоматический выключатель, он же коммутационный защитный аппарат, представляет собой устройство, защищающее здание…

Если не так давно работы по монтажу электрического оборудования в жилых зданиях…

Установочные коробки служат основой для розеток, поэтому должны устанавливаться с соблюдением всех…

Калькуляторы ▲

  • Расчет блоков и кирпича для строительства
  • Расчет высоты дымовой трубы
  • Расчет количества вагонки
  • Расчет ленточного фундамента

Рубрики

  • Бани мира
  • Вентиляция
  • Видео
  • Все про печи и дымоходы
  • Крыша
  • Окна и двери
  • Опыт строительства бани своими руками
  • Отделка и интерьер
  • Отзывы о пром. печах
  • Подвод и слив воды
  • Полезные советы
  • Полы
  • Проекты бань
  • Стены
  • Устройство потолка
  • Утепление
  • Фундамент
  • Электропроводка

Самое популярное

  • Какие камни лучше использовать для бани
  • Полок в баню – чертежи
  • Баня с беседкой под одной крышей – проекты + строительство своими руками
  • Печи для бани из кирпича проекты
  • Эконом баня на даче

Сейчас обсуждают
делаю парилку в каркасном здании. потолок и стены: получается такой «пирог» внутри каркаса 150 мм »

Статья -СУПЕР! Все четко, ясно и понятно! Все верно! Спасибо.

Для Евгения. В данной ситуации, я советую »

Проводка в бане по уму (схемы, ПУЭ). Объясняю просто и доступно

Каким требованиям должна отвечать проводка в бане – основные правила и нормативы

Электропроводка в парилке своими руками

Строительство бани на даче или на участке загородного дома – это одна из обязательных задач для большинства владельцев. Одним из наиболее ответственных элементов обустройства считается подключение электропитания и общие работы по энергоснабжению. Поскольку проводка в бане работает в сложных условиях и устанавливается скрытым способом, необходимо обеспечить максимальную тщательность монтажа. Читайте до конца, и вы сможете избежать ошибок, исключить риск короткого замыкания и прочих проблем.

Специфика работы электропроводки в бане

Электропроводка в любом помещении является необходимым элементом благоустройства. Однако, она же служит основным источником опасности и требует большого внимания и тщательности во время монтажа. Электричество в бане используется намного активнее, чем в жилых помещениях, поскольку в большинстве отделений отсутствуют окна. Остаться без освещения во время принятия банных процедур весьма опасно, так как в темноте легко получить травмы или ожоги.

Отдельную сложность и ответственность представляет монтаж проводов и элементов схемы электропитания. В большинстве случаев используется скрытый монтаж, позволяющий защитить электрику от воздействия влажности и высоких температур. При этом, после установки обшивки доступ к проводке затрудняется, поэтому нельзя допускать никаких ошибок или небрежностей. Иначе, как минимум, пропадёт контакт проводов, а в самом сложном случае возникнет пожар.

Отделка бани, как правило, производится из древесины и других горючих материалов, поэтому необходимо свести риск к минимуму.

Особое внимание необходимо уделять защите пользователей от контактов с электрическим током. Если в сауне используются электронагреватели, понадобится грамотно обустроенный заземляющий контур и автоматы отключения питания (УЗО). Поскольку проводка в бане и парилке работает в сложных условиях, выбирают специальные марки кабеля с двойной изоляцией и достаточным сечением.

Требования ПУЭ

Монтаж проводки выполняют в соответствии с требованиями ПУЭ 7 (актуальной на сегодня редакции правил устройства электроустановок). Кроме того, должны соблюдаться нормы ГОСТ Р 50571.12-96 (раздел, касающийся помещений, где расположены нагреватели для саун).

Используется скрытый или открытый способ прокладки проводов. Эти понятия не следует путать со скрытым и открытым монтажом, когда провода размещают или под обшивкой, или над ней. В данном случае имеется в виду прокладка кабеля в штробе бетонной или кирпичной стены, или на поверхности несущей плоскости с соблюдением заданных условий.

Все требования, которым должна соответствовать электропроводка в бане и парилке, подробно изложены в ПУЭ и ГОСТ. Основные положения:

  • Обеспечить всем проводам негорючую защиту. Обычно для этого используют металлическую трубу (гибкий шланг). Требование обусловлено наличием влаги и конденсата, а также пожароопасностью стен или обшивки бани.
  • Для отсечки провода от стены из горючего материала (древесины или обшивки из горючего материала) используют негорючую подкладку. Чаще всего, устанавливают металлическую полосу, ширина которой на 20 мм больше диаметра кабеля (по 100 с обеих сторон).
  • Электрощит должен быть оснащён УЗО с током срабатывания не более 30 мА (ток неотпускания). Рекомендуемым значением является 10 мА.
  • Не следует устанавливать выключатели и розетки в парилке или помывочном отделении. Класс их защиты должен быть не менее IP-44 (с защитными крышками), а для светильников необходим класс защиты IP-54.
  • Рекомендуется выбирать специальный кабель для сауны, термостойкий, с двойной изоляцией и тремя медными жилами (фаза, рабочий ноль и заземляющий провод).
  • Прокладка кабеля над печью запрещена. Проход сквозь стену делается в металлической гильзе. Все соединения клеммные, обжимные или сварные.
  • Необходимо организовать заземление. Кроме этого, настоятельно рекомендуется сделать молниезащиту.

Это лишь базовые правила, действительные для всех видов банных помещений. Перед началом монтажа электропроводки следует уточнить, насколько имеющийся план работ соответствует действующим требованиям и исправить обнаруженные ошибки.

Составляем схему

Для составления схемы необходимо составить общий план помещений и начертить отдельные элементы (стены или потолки, на которые будет устанавливаться электропроводка в бане. В первую очередь размещают розетки и выключатели. Руководствуясь требованиями ПУЭ и соображениями удобства пользования. В помывочном и парильном отделениях эти элементы не используются, ограничиваются только осветительными приборами.

Смотрите также:
Каталог компаний, что специализируются на электрике.

Распределительный щит размещают неподалёку от входа, обычно в тамбуре. Необходимо обеспечить свободный доступ к главному рубильнику (автомату), чтобы в случае необходимости можно было быстро обесточить помещение или отдельные его части.

Согласно ГОСТ Р 50571.12-96, проводка в парилке не должна находиться ближе, чем за 80 см от печи или дымохода. Само помещение делится на 4 зоны, из которых самой безопасной считается участок 0,5 м от пола и столько же от печи. Здесь отсутствуют ограничения по теплостойкости оборудования и проводки. Однако, учитывая, что в парилке используют только осветительные приборы, необходимо руководствоваться требованиями для третьей и четвертой зон:

  • зона 3 – участок 0,5 м от пола и 0,3 м от потолка, расстояние от печи – 0,5 м;
  • зона 4 – вся площадь потолочного участка помещения на расстоянии 0,3 м от перекрытия или потолочной обшивки.

Для третьей зоны необходимо, чтобы изоляция проводки выдерживала нагрев не менее 170°. Если используется оборудование регулировки температуры, его предел нагрева должен составлять не менее 125°. В четвертой зоне изоляция должна выдерживать не менее 170°, а рекомендуемый предел – 200°.

Подбор марки провода, элементов электрики

Условия работы кабеля в парилке весьма сложные. Для монтажа необходим качественный кабель для бани, термостойкий, с медными жилами. Подойдут как одножильные, так и многожильные марки, но второй тип считается более предпочтительным. Рекомендуется использовать следующие разновидности:

Это марки многожильного медного провода, выдерживающего нагрев изоляции до 180°. Кроме этого, подойдёт одно- и многожильный провод ПМТК (допустимый нагрев до 200°) или импортный кабель OLFLEX HEAT 205 (до 200°).

Для остальных помещений подойдёт кабель ВВГнг-LS, или его немецкий аналог NYM.

Сечение рассчитывается исходя из суммарной мощности электроприборов плюс 20-30 % запас прочности. Пример расчёта:

В комнате отдыха используются две лампы по 100 Вт, электрический чайник 1 кВт, тёплый пол 4 кВт. Суммарная мощность всех потребителей:

0,1 + 0,1 + 1 + 4 = 5,2 кВт.

Прибавляем запас мощности и получаем 6,24 кВт. Теперь надо определить максимальную силу тока, для чего следует разделить мощность на напряжение:

5200 Вт /220 В = 23,6 А. Для такого значения подойдёт медный провод сечением 3 мм (табличное значение). Можно пойти другим путём – использовать онлайн-калькулятор, который за пару секунд выдаст требуемое значение. По запросу находится много подобных ресурсов. В окошечки программы вставляют собственные значения, и получают результат.

Рекомендуется продублировать расчёт на двух или трёх калькуляторах, чтобы исключить возможность ошибки.

Розетки и выключатели также подбирают исходя из мощности приборов и светильников. Для холодильника достаточно розеток на 10 А, а для электрического водонагревателя понадобятся розетки на 16 или 24 А.

Электропроводка в парилке своими руками

Читайте также:
Проводка в деревянном доме – особенности подключения и этапы работ

Для комнат, не относящихся к категории влажных помещений, требования могут быть снижены, если они отделены от влажных помещений. Однако, вся электрика в бане подчиняется требованиям ПУЭ, поэтому проще использовать однотипные устройства.

Способы ввода проводов в баню

Электропроводка в бане своими руками. Проводка в бане.

Существуют два способа прокладки кабеля:

Воздушный способ имеет ряд преимуществ. Он гораздо быстрее. Для навески проводов нужны лишь опоры (столбы, сены домов или иные несущие конструкции). Важным достоинством является возможность увидеть провод и оценить его состояние.

Как правило, для воздушного ввода применяется самоизолирующий провод (СИП). Необходимо соблюдать следующие требования:

  • расстояние между точками подвески не должно превышать 25 м;
  • высота ввода не менее 2,75 м от уровня грунта;
  • зазор между грунтом и стрелой провеса не менее 3,5 м.

Единственным недостатком этого способа является возможность оборвать или повредить провод во время сильного ветра, падения деревьев или иных предметов, во время производства каких-либо работ. При этом, восстановление линии происходит гораздо быстрее, чем в любом другом случае.

Подземный способ ввода кабеля сложнее. Потребуется выкопать траншею, что не всегда удобно из-за элементов благоустройства, коммуникаций и прочих помех. Земляные работы отнимают много времени, поскольку их чаще всего приходится вести вручную. Однако, этот способ прокладки обеспечивает надёжную защиту кабеля от внешних воздействий.

Исключаются атмосферные факторы, возможность обрыва провода при выполнении ремонтных или строительных работ. Требования к подземной прокладке кабеля:

  • глубина траншеи должна быть не менее 0,8 м;
  • используется бронированный кабель (например, ВБбШв);
  • кабель для бани укладывают свободно, натяжка исключается;
  • на вводе в постройку используется металлическая гильза.

После укладки и засыпки траншеи необходимо отметить трассу, чтобы исключить случайное повреждение кабеля во время земляных работ. Основной недостаток этого способа заключается в опасности затопления траншеи грунтовыми или дождевыми водами. Если влага замёрзнет, кабель может быть повреждён или оборван, что потребует трудоёмких и длительных восстановительных работ.

Видео описание

Получить более подробную информацию о подземной прокладке кабеля можно, посмотрев видеоролик:

Какой способ выбрать

Выбор того или иного способа прокладки кабеля обычно диктуют условия участка:

  • расстояние от дома или наружного распределительного шкафа до бани;
  • наличие построек, элементов благоустройства, опор;
  • состояние грунта, наличие почвенных вод, возможность подтопления в весенне-осенний период;
  • время года, в которое выполняется подключение.

Видео описание

В видеоролике рассказано об ошибках при укладке кабеля:

Электропроводка в парилке своими руками

Порядок сборки и монтажа электрики

Монтаж, разводка и подключение электропроводки в таком специфическом помещении, как баня – сложная процедура, которую выполняют в несколько этапов:

Наружные работы. Выполняется прокладка кабеля тем или иным способом, производится ввод его в помещение бани.

Внутренние работы. Прокладка проводов во все помещения, установка освещения, розеток, выключателей и прочих устройств.

Примечательно, что внутренние и наружные работы практически не пересекаются между собой, поэтому их можно выполнять одновременно или менять местами. Внутренние работы занимают больше времени, поскольку приходится производить трассировку проводов, устанавливать и подключать устройства управления, розетки и выключатели, освещение. Рассмотрим эти процедуры внимательнее.

Распределительный щит

Перед подключением распределительного щита необходимо подвести кабель питания (ввод) к участку его установки. В щиток набирают все УЗО, используя автоматы с отсечкой 10-30 мА. Это важный момент, поскольку каждый автомат должен обеспечить отсечку до появления тока неотпускания – величины, при которой человек не в состоянии самостоятельно прервать контакт с проводниками.

Сам щиток устанавливается на высоте 1,4-1, 8 м от уровня пола. Это оптимальная высота, при которой автоматы можно хорошо рассмотреть.

Питающий кабель заводят в щиток и распределяют по секциям. Если их не будет, можно сразу разводить питание по потребителям. Провод для бани должен быть медным, трёхжильным, с подключением заземляющего проводника к специальной РЕ шине на щитке.

Видео описание

Процесс сборки электрощитка смотрите в видео:

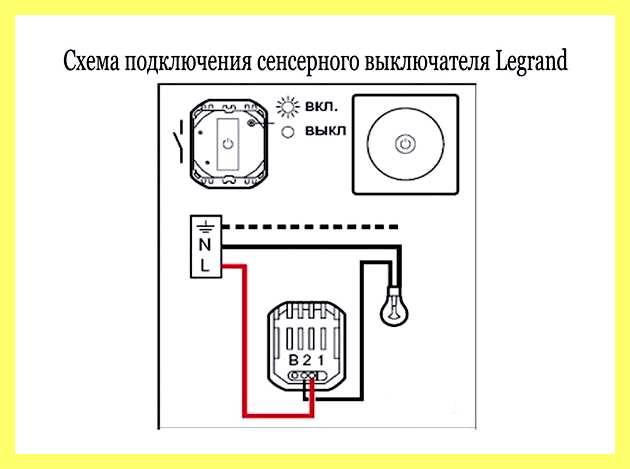

Розетки и выключатели

Розетки и выключатели устанавливаются поверх обшивки или на отделанную поверхность стен. К этому моменту проводка должна быть разведена по всем помещениям, а в точках крепления розеток и выключателей сделаны монтажные петли или тупиковые концы с небольшим монтажным запасом длины.

На кирпичных или бетонных стенах необходимо изготовить гнезда для коробок (при внутренней установки элементов). Если стены деревянные, устанавливаются негорючие подкладки. Зазор между ними и деревянной поверхность должен составлять не менее 10 мм.

Коробки фиксируют в гнёздах с помощью шпаклёвки. Провода разрешено соединять только внутри корпусов коробок, никаких точек соединения вне и быть не должно. Если длина провода не позволяет установить его на данном участке, надо взять более длинный отрезок, а короткий использовать в другом месте.

Установка всех элементов производится штатным способом, никаких дополнительных действий не требуется.

Осветительные приборы

Необходимо использовать светильники с уровнем защиты не ниже IP 54. В парилке должен использоваться специальный провод для сауны, термостойкий и оснащённый двойной изоляцией. Как правило, осветительные приборы устанавливают на стене в 3 зоне. Здесь они меньше нагреваются, поэтому способны работать длительное время.

Корпуса светильников обязательно заземляют проводником, соединённым с шиной РЕ. После установки и подключения в светильники ставят лампы и закрывают плафоны.

Установка светильников в дополнительных помещениях производится тем же способом. Единственное отличие состоит в марке провода (допускается использование обычных видов кабеля с низким температурным пределом изоляции).

Видео описание

Обзорный видеоролик, освещающий процесс монтажа электрики в большой бане:

Электропроводка в парилке своими руками

Читайте также:
Монтаж проводки в доме – пример схем, подбор мощности, расценки на работы

Коротко о главном

Монтаж электропроводки выполняется согласно требованиям ПУЭ (раздел «для саун и влажных помещений»). Необходимо подобрать кабель для сауны, соответствующий всем нормативным требованиям, и правильно проложить его с соблюдением норм безопасности.

Розетки, выключатели, аппаратура регулировки температуры подбираются исходя из условий эксплуатации. Необходимо обеспечить соответствие всех устройств по току и нагрузке, а также соблюдать требования по защите от влажности (IP).

При выполнении монтажных работ следует соблюдать порядок действий, координировать их с процессом установки обшивки или отделки помещений.

Похожие статьи

Нравится: 0
Оставить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Что будем искать? Например,Человек

Мы в социальных сетях
