Экономайзер для дымохода: основы конструкции и изготовление своими руками

В предбаннике или в любом другом помещении, где установлена печь, часто есть нужда в дополнительном отоплении. Но не всегда рационально устанавливать радиатор или батарею, или даже отдельный отопительный прибор. В подобной ситуации проблему поможет решить экономайзер для дымохода. Что это за устройство, его особенности, а также принцип работы вы узнаете ниже в нашей статье.

Также мы расскажем, как его установить для того, чтобы он правильно выполнял, возложенную на него задачу.

Что такое экономайзер

Дымоходный экономайзер представляет собой негабаритную конструкцию, которая закрепляется в дымоходное колено или патрубок. Другими словами это устройство называют теплообменником. Применение такого устройства будет оправдано только в том случае, если печь или котел работают постоянно. Только тогда дополнительная конструкция будет показывать эффективный результат в обогреве помещения.

Конструкция состоит из двух основных частей: внутренней трубы, через которую проходят газы и внешней трубы. Толщина первой должна быть не менее 1 мм, а вот наружная является кожухом, который должен иметь толщину металла, не менее чем 0,5 мм.

Обычно длина такого модуля составляет 500-1000 мм. Чем длиннее будет эта конструкция, тем быстрее происходит отдача тепла. Для небольших помещений лучше ограничиваться экономайзером длиной до 50 см.

Функционирует это устройство только за счет того, что через него проходит углекислый газ или другой теплоноситель, само по себе тепло не производит.

Виды теплообменников для дымохода

Существует два типа экономайзеров, устанавливающихся на дымоходный патрубок:

воздушные;
жидкостные.

Что касается воздушной модели, то она является менее эффективной в отличие от жидкостного аналога. Такой вариант обладает усовершенствованной конструкцией. В результате их можно даже изготовить собственноручно из подручных материалов, имеющихся в хозяйстве.

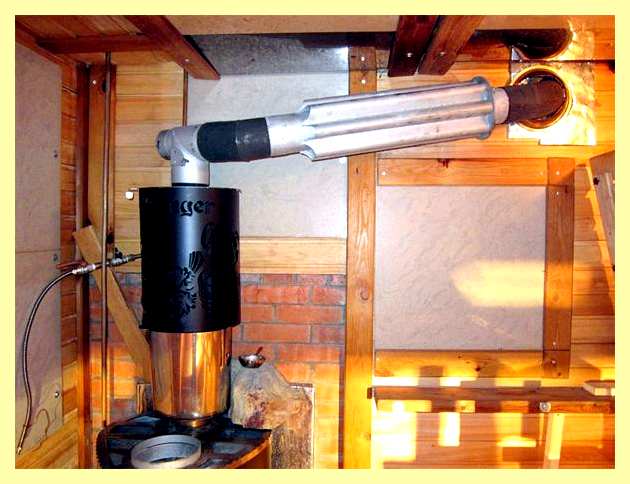

Воздушный экономайзер состоит из прочного корпуса, который имеет перегороженное внутренней пространство. Обычно такие перегородки изготавливают из поперечных пластин или трубок. Их главная задача — задержка выхлопных газов в толще теплообменника, чтобы те успевали нагревать патрубок и соответственно проходила отдача тепла через внешние стенки помещению. Еще такие устройства называют конвекторами, так как принцип их работы заключается в конвекции воздушных потоков.

На заметку! Некоторые перегородки в теле теплообменника не приваривают, а оставляют подвижными. Так они будут играть роль заслонок, с помощью которых можно регулировать, нагрев конструкции.

Жидкостный теплообменник считается более теплоемким, чем предыдущий вариант. Такие изделия производятся заводом, так как в конструкции важна герметичность, чтобы вода не протекала в швах.

Однако по отношению к такому оборудованию действуют специальные условия обслуживания. Например, крайне важно их не перегревать, ведь закипевшая внутри вода способна разорвать патрубок, а это опасно ожогами и нарушениями в работе отопительного оборудования.

Чтобы такая система правильно работала обязательно в нее устанавливают расширительный бак, который может решить проблему расширения воды в процессе закипания. Иногда к системе даже монтируют специальный насос. В итоге получится полноценная система отопления.

Читайте также:
Виды зонтиков на дымоход, устройство и задача

Преимущества теплообменника на дымоходной трубе

Дымоход с экономайзером достаточно широко распространен в случаях, когда отопление нельзя выполнить по-другому, кроме как с использованием печки или котла с высоким дымоотводящим патрубком. Это обусловлено несколькими положительными качествами:

элементарность монтажа. Все что требуется выполнить, это подключить конструкцию к верхней или нижней части дымохода так, чтобы теплообменник получился посередине;
надежность. Такое приспособление отличается высоким уровнем работоспособности, так как в нем отсутствуют серьезные конструкционные составляющие;
высокая безопасность. Отработанный газ, который проходит внутри конструкции не просачивается наружу (при условии герметичности устройства);
регулировка теплоотдачи. Такое преимущество присутствует только в том случае, если в экономайзере имеются встроенные подвижные составляющие (заслонки);
высокий уровень коэффициента полезного действия. Это говорит о том, что помещение нагревается без дополнительного использования топлива для печи или котла.

Перечисленные качества полностью доказывают эффективность работы встроенного в дымоход экономайзера, а также подтверждает его название (экономия топлива).

Какой материал лучше выбрать для изготовления теплообменника

При самостоятельном устройстве моделей экономайзером для дымоотводов используются в основном металлические детали. Это может быть оцинкованный лист, старые пустые газовые баллоны, трубы с разным диаметром или чугунные заготовки. Однако последние материалы используют реже, так как они отличаются большим весом и их неудобно самостоятельно монтировать.

Самый лучший вариант в таком случае — аустенитная сталь или нержавейка легко переносит любые изменения температуры, а также считается устойчивой к механическому воздействию. Поддается ручной обработке и сварке.

Оцинкованную сталь используют для изготовления в крайних случаях, когда нет возможности применять другой материал, так как она плохо поддается нагреву. Поэтому рекомендуют отказаться от такого материала в случае, если в дымоходе будет постоянно удерживаться температура в пределах +419 градусов.

Читайте также:
Технические особенности и установка потолочно-проходного узла для дымохода в бане

Что лучше купить устройство или сделать самому

С целью увеличения теплоотдачи на дымоходе от профессионального покупного котла, лучше всего приобрести заводское оборудование. Таких вариантов в промышленности большое количество. Что касается простой буржуйки или печи в предбаннике, то здесь можно ограничиться самодельными приспособлениями.

Если сравнивать два варианта экономайзера: заводской и самодельный, то здесь рационально учесть расходы. Например, покупка заводского устройства вместе с установкой обойдется в несколько раз дороже, чем собственноручный монтаж вместе с приобретением нужного сырья.

На заметку! Самый элементарный вариант — змеевик, который не сложно сделать своими руками.

Варианты устройств, которые можно сделать своими руками

В этом разделе рассмотрим два варианта устройств-экономайзеров для дымохода, которые вполне реально выполнить своими руками.

Первый: производство змеевика

ЗВЕРСКАЯ ХРЕНОВИНА от Компакта на Печи для бани Березка.

Змеевик, как теплоноситель для дымохода считается самым элементарным устройством. Для того, чтобы его изготовить необходимо всего лишь приобрести медную трубку с диаметром ¼ дюйма и длиной 3-4 м. Такой заготовки достаточно для дымоотвода диаметром 100 мм.

Также понадобится два фитинга, которые закроют змеевик с обеих сторон. Весь принцип изготовления строится на следующих шагах:

В выпрямленную медную трубку насыпают песок, так, чтобы он полностью заполнил все пустоты.
Затем закрывают его с обеих сторон заглушками или фитингами, прикладывают заготовку к дымоходу.
Следующим шагом обворачивают его по кругу так, чтобы получилась спиралевидная обмотка.
Для этого обязательно соблюдают одинаковое расстояние между каждым новым рядом трубок.
После того, как змеевик полностью зафиксирован на дымоходной трубе, откручивают заглушки и патрубок промывают от песка, делают это в момент, когда печь не работает.
Затем к теплоносителю подключают патрубки от батарей или радиаторов, надежно соединяют и всю систему заполняют водой.

Когда эти работы проведены, изготовленное оборудование тестируют не только на предмет протечек, но еще и оптимального нагрева. Ведь, если внутри змеевика образовалась воздушная пробка, эффекта от экономайзера для дымохода не будет. Этот дефект нужно стравливать.

Читайте также:
Правильный дымоход для частного дома: выбор трубы для банной печи

Второй: теплоноситель из газового баллона

Использованные газовые баллоны часто остаются в хозяйстве у жителей частного сектора, поэтому приобретать такой предмет отдельно нет смысла. Для изготовления этой конструкции потребуется:

непосредственно газовый баллон или прочная труба диаметром не менее 300 мм;
патрубок с диаметром 32 мм, а одна заготовка должна быть диаметром до 57 мм;
два патрубка с диаметром дымохода;
два небольших листа стали, их должно хватить для вырезания заглушек обоих торцов корпуса.

Изготовление воздушного теплообменника осуществляется следующим путем:

из баллона изготавливают конструкцию нужного размера. Для того, чтобы его обрезать понадобится болгарка;
из тонких труб нарезают девять заготовок точно такой же длины;
следом вырезают круги для заглушек, а внутри делается девять отверстий для труб с маленьким диаметром;
на случай, если это будет одна трубка, то отверстие под нее делают в центре конвектора;
тонкие фрагменты труб вживляют в отверстия с помощью сварки и привариваются перед завершением работ.

В конце в самом корпусе проделывают два отверстия с противоположных сторон диаметром, равным диаметру дымохода. Если это конструкция из тонких трубок и заглушек, то ее вставляют в корпус и приваривают к стыку заглушек и корпуса, изготовленного из большой трубы.

Видео описание

Теплообменник на „Камин» „Буржуйку» „Печку»„Бубуфоню».

Заключение

Очевидно, что дымоход-экономайзер является полезным приобретением для тех помещений, где условия требуют дополнительного обогрева. Устройство поможет сэкономить на коммунальных услугах, а также избавят от необходимости тратить лишнее топливо для увеличения уровня теплоотдачи.

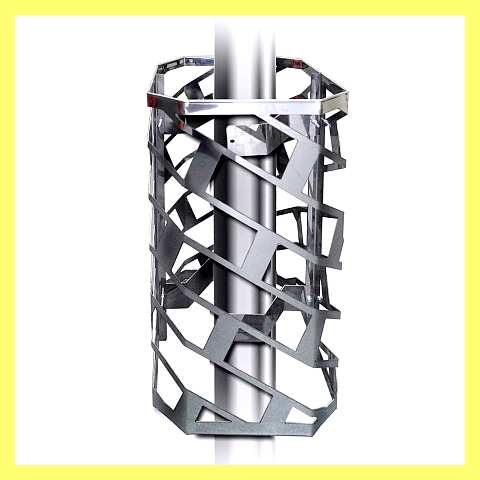

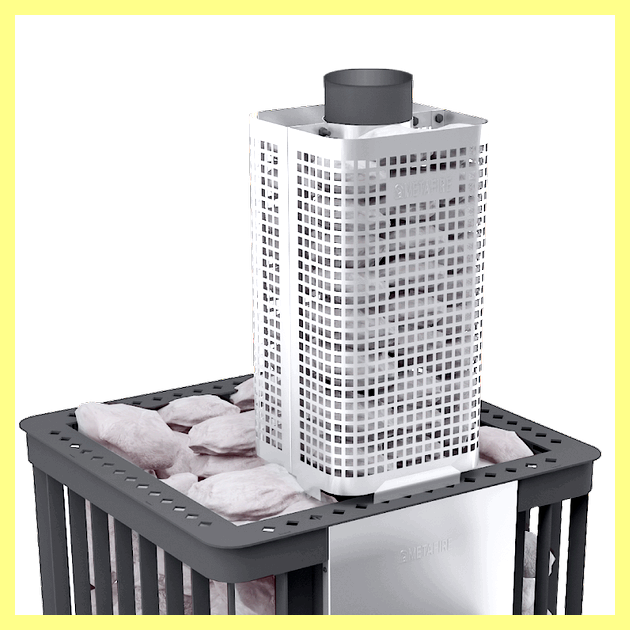

Сетки-каменки, экономайзеры для банных печей
