Отвертка электрика. Шлиц PZ/S PH/Z PZ/FL. Вместо Wera и Wiha. Отвертка для сборки щита.
Благодаря все этим модификациям, шлиц стал садиться существенно поглубже в посадочное отверстие крепежа. Что привело к усилению затяжки шурупов и саморезов.
Отличие Pz от Ph — универсальная отвертка электрика Pz/fl и Ph/s применение и особенности.
Разница крестообразного профиля отверток и бит для их, появилась еще в 60-х годах прошедшего века. Но к большенному удивлению, знают об этом далековато не все.
Многие до сего времени считают, что нажимало отвертки может быть только 2-ух видов:
- шлицевой — Ps
В народе называемой как «минус» — плоской.
Само понятие шлиц (schlitz) переводится с германского как паз либо прорезь.
- крестообразной
При этом как считают некие, отличаются они меж собой только размерами (ширина и толщина нажимала), или поперечником.
По сути значительную роль играет к тому же форма крестообразного профиля.
При этом и сам «крест» появился еще позднее шлица. В связи с массовым внедрением шуруповертов, использовать прямой шлиц с данными аксессуарами стало не совершенно комфортно.
Потому равномерно и перебежали на крестообразную форму. Она лучше центрируется и работать с ней гораздо проще.

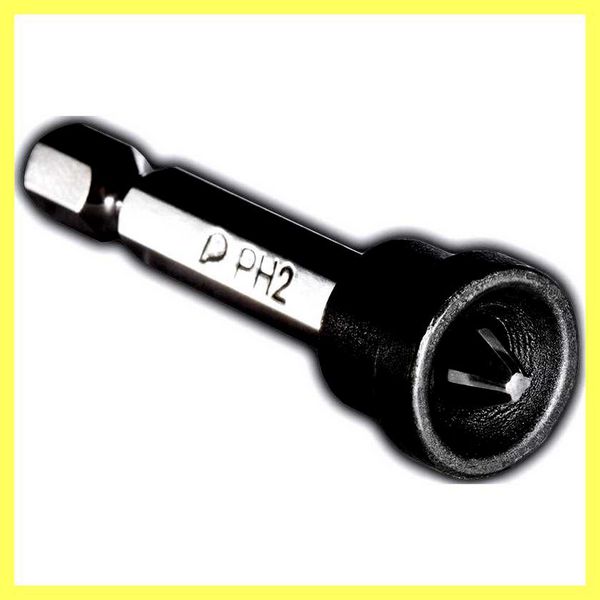

Профиль отвертки Ph
Привычный нам крестообразный шлиц был изобретен в далеких 30-х годах. Через пару лет патент на данное изобретение выкупил предприимчивый Генри Филлипс.
патент Г.Филлипса на профиль Ph
В его то честь и назвали данный профиль — Ph = Phillips. Только не путайте компанию Philips из Нидерландов (с одной L), с компанией Phillips Screw Company, основанной в США.
Первую мы хорошо знаем по телевизорам, кассетам, качественным приборам освещения и т.п. А вот вторая и дала нам разнообразие в резьбовых крепежных изделиях.
На первый взгляд Ph — это простой крест, зауженный к основанию и ничего более. Казалось бы чего здесь изобретать и патентовать?
Но это вовсе не так. Профиль Ph выполнен строго под определенным углом в 55 градусов и с наклоном боковой поверхности каждой грани.
Благодаря этому, если вы начнете затягивать шурупы или винты со сверхусилием, рискуя их перетянуть, бита или жало просто выскочат из головки самореза или винта, не испортив сам крепеж.
Сделали это как понимаете не случайно. Таким способом был достигнут определенный момент затяжки при использовании инструмента на потоковых сборках автопрома и самолетостроения в США.
В последствии, с изобретением динамометрических трещеток, отверток и шуруповертов, также с возросшими требованиями к точности соблюдения момента затяжки, это стало работать в ущерб.
С практической точки зрения это означает, что не надо уродовать биту Ph, если она начала выскакивать из крепежа. Получается, что предел закручивающей способности винта достигнут и поболее крутить не надо.
Профиль Pz — главные отличия
В 1966 году та же самая компания Филлипс, модернизировало свое раннее изобретение и миру представили шлиц позидрайв — Pz (Pozidriv).
Его отличительной особенностью является:
1 Дополнительная грань расположенная в четвертях шлица.
Бита получается вроде бы 8-ми шлицевая. Четыре основных грани, четыре дополнительных.
При всем этом головки саморезов и шурупов получили аналогичные насечки. Все это позволило еще лучше центровать жало.
2 Кромки рабочей поверхности в Pz в отличие от Ph, выполнены параллельно друг дружке, а не под углом на сужение.
У Ph эта конусность сделана специально для того, чтобы в конце операции закручивания, бита выскакивала из головки. Так называемый эффект самовыталкивания.
Когда же придумали Pz, от этого отказались, переложив обязанности ограничения усилия на сам шуруповерт или динамометрический инструмент.
3 У бит и отверток Ph немного другой угол заточки — 50 градусов.
Благодаря все этим модификациям, шлиц стал садиться значительно глубже в посадочное отверстие крепежа. Что привело к усилению затяжки саморезов и шурупов.
Простыми словами можно сказать, что Pz — это усиленный крестообразный шлиц.
Особенности, размеры и где применяется
Применяется Pz в главном при сборке мебели и в строительстве.
В машинном производстве или металлообработке он не так распространен. Объясняется это тем, что из-за большей глубины, крепеж для позидрайва обязан иметь и чуть-чуть большие головки. Иначе уменьшается их прочность и они отламываются.
Ну а больший размер, это всегда больший вес, что зачастую неприемлемо в некоторых ответственных производствах.
При всем этом оба шлица имеют 5 основных размеров, жестко привязанных к диаметру крепежа.
Наиболее часто встречаемые номера — это 1, 2 и 3. Как Ph, так и Pz.
Самый ходовой из них — это Pz2. Не зря в наборах бит, данный размер обычно вкладывают по 2 штуки. Он больше всего применяется и как следствие, в большинстве случаев изнашивается.
Заходя в строительный магазин, знающий покупатель сразу говорит продавцам консультантам: «Мне, пожалуйста, набор бит позидрайв два.»
Дилетанты и не профессионалы обычно их называют «двойной плюсик»! Будьте грамотны в таких казалось бы мелких, но важных вопросах.
Однако правильное название еще не залог успеха. Имея одни и те же наименования, биты разных производителей могут отличаться.
Самые качественные марки это Wiha (Виха), Wera (Вера), Milwaukee(Милуоки).
Если с Ph профилем все еще более-менее ровно и накосячить получается не у всех, то с профилем Pz случается настоящая беда. Китайские производители бит просто не соблюдают размеры и стандарты.
Вот и выходит, что одни биты толще, другие тоньше. То же самое касается и крепежа. Недобитые насечки в головке шурупа или самореза, дело совершенно обыденное. Обычно это наблюдается у самых мелких размеров до 20мм под биты Pz1, Pz2 и Ph1.
В таком крепеже кончик биты уже упирается в насечку, а края биты еще как бы нет. В конечном итоге шуруп начинает болтаться как метроном. Поэтому при оптовой закупке в магазине, желательно сразу примерять биту с головкой крепежа.
Как выбрать хорошую биту и саморез
Как отличить правильную биту и крепеж под нее?
До боли просто. Достаточно вставить шуруп в тот профиль на весу. И если они подходят друг для друга, то шуруп или саморез будут держать как влитые, не пытаясь никуда выпасть.
Отвертка электрика для автоматов
Что касается электриков, то для грамотных специалистов, давно работающих в этой области, не является секретом наличие у шинок, кросс модулей, автоматов, реле и другого оборудования, специальных винтовых зажимов Pz +/- или Ph +/-
Как сделать правильный выбор бит PH и PZ, в чем разница?
Причем именно для электриков производители начали выпускать и специальные отвертки с профилем Pz/fl или Pz/s — для автоматов.
Также Ph/fl или Ph/s — для шинок, пускателей, реле и т.д.
Обозначение у данного шлица (Fl или S) разные, так как до недавнего времени, он не был стандартизирован. Вот его и называли кому как удобнее. Хотя суть и форма была одна и та же.
В текущее время он стандартизирован только во Франции и США как Pz/sl и Ph/sl.
Для розеток и выключателей света, в 90% случаев нужен первый номер, а для модульных автоматов требуется уже №2.
Винтовые зажимы таких аппаратов имеют не только лишь привычный крест с насечками характерными для Pz, но к тому же широкую прорезь под плоскую отвертку.
С одной стороны их такими делают, чтобы даже те, у кого нет соответствующего инструмента, могли все закрутить обычной плоской отверткой. Либо когда рабочий шлиц уже «убит», можно было хотя бы открутить винт в последний раз, после этого вытащить провод и заменить автомат.
Но с другой стороны, если их крутить простой крестовой Pz или обычной шлицевой, то бита все равно будет проскальзывать в последний момент, не затягивая контакт с требуемым усилием.
А универсальная комбинированная отвертка Pz/Fl или Pz/Sl — самое оно! Правда с выбором производителей будьте внимательны. В сети сильно много отрицательных отзывов на такие профиля.
В них сначала откалывается уголок плоского шлица. Особенно в первом номере.
Использование отверток и бит с неправильно выбранным крепежом, приводит к износу как самой отвертки, так и головки винта или самореза.
При всем этом хуже всего получается, когда отверткой Pz пытаются закрутить Ph профиль. Соприкосновение граней в данном случае самое минимальное.
Вы гарантировано с первых оборотов, как начнется существенная нагрузка, разобьете не только лишь крепеж, да и испортите грани самой биты.
Как открутить сорванный шуруп или саморез — 3 способа
А что делать, если шлицы уже слизаны и испорчены, а выкрутить шуруп или саморез все равно нужно? Обычные биты и отвертки здесь уже будут бессильны.
Выкручивать такие проблемные элементы крепежа советуют с помощью специального экстрактора. Он вгрызается своими скошенными гранями в то место, где когда-то были шлицы.
Но такие специфичные вещи обычно имеют только профессионалы. И если у вас таких экстракторов нет, то можете воспользоваться давно проверенными народными способами.
При всем этом методы выкручивания с помощью кусочка кожи или резинки не всегда помогают.
Так же как и нагревание головки утюгом или паяльником.
Все здесь будет зависеть от плотности материала. Но есть способы, которые действительно работают.
Первый из них — берете старую шлицевую отвертку и прорубаете с ее помощью паз в шляпке.
Зубило в данном деле лучше не использовать, потому что у него не тот угол заточки. При достаточной глубине паза, крепеж легко выкручивается прямой шлицевой битой.
Такой способ хорошо подходит для шурупов, но не помогает с саморезами. Сталь в них более твердая.
Что все-таки делать в данном случае? Обрабатываете головку самореза паяльной кислотой.
Далее капаете в разбитое отверстие немного твердого припоя и прогреваете это дело.
Затем тут же втыкаете туда биту и даете время припою остыть.
После чего все выкручивается на ура.
Очередной способ — прорезание паза маленьким отрезным диском от дремеля.
Далее следует привычное выкручивание обычной шлицевой битой.
Чтобы не сталкиваться с подобными проблемами, под определенный крепеж всегда подбирайте правильную биту, с правильным номером. Ознакомившись с вышеизложенной информацией, постарайтесь отныне не портить свой инструмент, и всегда работайте правильно и качественно.
Мне нравится ваш профиль! Разбираемся в рабочих профилях отвёрток и бит
В этом материале мы даём краткий инструментальный ликбез по правильным названиям рабочих профилей инструментов для работы с резьбовым крепежом. Зачем?
Во-первых, совсем не сложно запутаться во всех этих «звездах» и «крестах», крича напарнику через всю мастерскую или выбирая что-то в магазине. А во-вторых, разве это не круто — знать правильное название рабочего профиля и, при случае, блеснуть им перед коллегами?
ВЫБИРАЕМ РАЗМЕР ХВОСТОВИКА БИТЫ
Если с отвертками и головками все более-менее понятно, то выбор биты с подходящим размером хвостовика под конкретный крепеж может вызвать сложности. Самые популярные размеры хвостовиков — шестигранники на 1/4”, 5/16” и 10 мм.
Размер хвостовика следует выбирать, исходя из размеров крепежа. Приведем пример для шестигранного профиля Hex, но с остальными это работает аналогично:
Бита с хвостовиком 1/4″ жизнеспособна до шестигранника на 7-8 мм максимум. От 8 мм и далее до 14 мм лучше использовать биты с хвостовиками на 5/16” и 10 мм.
РАБОЧИЕ ПРОФИЛИ
1. Рабочий профиль: SL
Правильное название: Прямой шлиц.
Разговорные названия: прямая, плоская, линейная, минусовая . Пару раз у наших продавцов спрашивали даже «отвертку-зубило», имея в виду прямой шлиц.
Самый древний из рабочих профилей, известный с XV века.
Плюсы: можно открутить крепеж ножом, монетой, стамеской и вообще чем угодно плоским.
Минусы: легко «слизывается». Если честно, мы не знаем, есть ли кто-то из современных производителей, кто выпускает крепеж под прямой шлиц. Но старых и ржавых винтов и шурупов еще полно. И любой, кто с ними сталкивался, знает, сколько проблем можно себе создать, «слизав» отверткой или битой такой профиль.
Специально для таких задач у нас есть отвертки для силовых работ:
Торсионные (со сменными битами). Кто сказал, что отвертка не ударный инструмент? Металлическая рукоятка дает возможность использовать молоток для срыва крепежа. Поворотный механизм при ударе молотком придает бите вращение, что обеспечивает ударное усилие при срыве крепежа.
Ударная отвёртка и 6 бит в пластиковом кейсе Licota ABD-73003. В комплект входят 2 биты с профилем SL (шлиц), 4 биты с профилем PH (крест) и металлическая рукоятка-держатель
Цельнометаллические. Стержень отвертки проходит через всю рукоятку и заканчивается ударным затыльником. При откручивании сложного крепежа это позволяет дополнительно прикладывать ударные нагрузки. Но небольшие, со всей дури лупить не нужно.
У затыльника есть две лыски, что дает возможность использовать рожковый гаечный ключ для увеличения крутящего момента.
Набор отверток усиленных цельнометаллических Licota ASD-600K1. В комплект входят 4 отвертки с профилем SL (шлиц), 3 отвертки с профилем PH (крест) и 7 предохранительных колец для работы в паре с ударным инструментом
Рабочий профиль: PH
Правильное название: Филлипс (Philips). Является разновидностью крестообразного шлица, поэтому называть их «крестовыми» можно, хотя и не совсем корректно.
Разговорные названия: крестовая, фигурная, плюсовая . Был случай, когда клиент требовал «стандартную» отвертку. Оказалось, что нужна отвертка с профилем PH2, потому что он наиболее распространен у современных шурупов и саморезов.
Носит такое название, так как внедрён в производство американцем Генри Филлипсом. К одноименному производителю домашней техники отношения не имеет.
Плюсы: хорошо центрируется в крепеже. По достижении определенного момента бита или отвертка сама «отскакивает» от головки крепежа, не давая его перетянуть.
Минусы: для современных шурупов, винтов и саморезов момента возможно окажется недостаточно. Крепеж останется либо недотянутым, либо «слижутся» рабочие грани, если начать давить сильнее. Но эта проблема частично решается приобретением отвертки с алмазным напылением и высокоточной фрезеровкой шлицев. Это обеспечивает надежное сцепление с профилем крепежа, сводя к минимуму вероятность повреждения.
А шестигранный профиль между жалом и рукоятью дает возможность использовать гаечный ключ для увеличения момента.
Шлиц PZ/FL (PZ/S, PZ/SL, +/-) идеал для электрика.
Рабочий профиль: PZ
Правильное название: Позидрив (Pozidriv).
Разговорные названия: позиДРАЙВ, крестовая с усиками.
Разработана в качестве усовершенствованной альтернативы профилю PH. Имеет специальные ребра, повернутые на 45° к основному «кресту».
Плюсы: обеспечивает больший момент, чем у PH и не так интенсивно выталкивается из крепежа.
Минусы: возникают, когда путают профили PH и PZ. Важно помнить, что они НЕ ВЗАИМОЗАМЕНЯЕМЫ! Бита или отвертка PH не обеспечивает плотного контакта с крепежом PZ. А профиль PZ легко повреждает грани крепежа PH.
Рабочий профиль: HEX
Правильное название: Хекс (сокращенное от англ. hexagon) или шестигранник.
Разговорные названия: редкий случай, когда у нас этот профиль называют правильно. Хотя, некоторые зовут его «звездой». Впрочем, так в народе именуют почти любой профиль с количеством граней более четырех.
Иностранные названия: Нелишним будет дать памятку мастерам, изучающим иностранные форумы по ремонту американских или немецких авто. Американцы называют шестигранный профиль “Allen”, а немцы “Inbus” (что частично перекочевало в русский как “иМбус”).
Плюсы: встречается повсеместно, затягивается плотно и легко, держит крепко.
Минусы: при превышении момента легко повредить мягкий материал. Особенно если инструмент электрический, а материал — гипсокартон, древесина, ДСП или ОСБ.
Рабочий профиль: Torx
*(маркируется латинской “T”) и Torx с отверстием (маркируется как “TH”)
Правильное название: Торкс.
Разговорные названия: звезда, звездочка с дыркой (для TH) или мериновская звезда, если идет речь о специальном крепеже с пятью гранями, применяемом в автомобилях “Mercedes-Benz”.
Профиль в виде шестилучевой звезды ранее (когда был редкостью) предотвращал кражи запчастей и колесных дисков дорогих иномарок, потому что у злоумышленников не было инструмента под данный профиль. Ответная часть крепежа («мама») или головка с внутренним профилем называется E-профилем (сокращение от “External Torx”).
Плюсы: позволяет приложить больший момент, чем вышеописанные профили.
Минусы: без инструмента с соответствующим профилем открутить такой крепеж нереально. Особенно актуально для профиля TH. Имея головки и биты типа «Торкс с отверстием» можно работать с обычными торксами, а вот наоборот — уже нет.
Рабочий профиль: Spline
Правильное название: Сплайн.
Разговорное название: двойной шестигранник, двенадцатигранник.
Плюсы: передает больший момент, чем Hex и Torx.
Минусы: крутите осторожно и не переусердствуйте. Автомобильные форумы полны комментариями, что профессиональные биты и головки из хорошей стали на раз «слизывают» грани некачественного крепежа.
Ответная часть крепежа («мама») или головка с внутренним профилем называется M-профилем.
Кстати, если у вас есть примеры смешных «народных» названий профилей — пишите в комменты, повеселимся вместе!
Ознакомиться с полным ассортиментом бит с разными профилями и хвостовиками, также аксессуарами к ним можно на нашем сайте: garagetools.ru/catalog/bi…y-nabory-bit-i-aksessuary
Наша страница на DRIVE2:
Небольшой ликбез по крестовым отверткам — PZ и PH + PZ/FL
Все знают крестовую отвертку, многие знают что они бывают разного размера, и если крутить большой винт маленькой отверткой, она сорвется а винт не выкрутится, а если маленький винт крутить большой отверткой, то можно и сам винт сорвать.
Но не все знают, есть 2 вида крестовых отверток:
— Phillips (сокращенно PH)
— Pozidriv (сокращенно PZ)
Phillips — обычная крестовая отвертка, очень старый стандарт, его постепенно вытесняет более новый Pozidriv — он имеет дополнительные насечки и измененные углы скоса жала (кончика отвертки) и шлица (то углубление в винте, куда вставляется жало отвертки), чтобы отвертка гораздо лучше держалась в винте, чем в старом варианте от Philips.
Многие их не отличают, и заворачивают что придется и чем придется! )
Конечно можно так делать, но в винтах и шурупах PH отвертка PZ (как и отвертка PH в шурупах PZ из-за разных углов скоса жала и шлица) сидит неплотно, есть люфт, возрастает вероятность срыва, биты (насадки) портятся быстрее — качество и скорость работы падают из-за применения неправильного инструмента.
Можно легко почувствовать, насколько жало PZ плотнее сидит в шлице PZ, чем в PH (и наоборот).
Поэтому желательно, конечно, использовать правильный инструмент.
Отличить винты и шурупы PH от PZ совсем не сложно — в PZ в кресте есть дополнительные насечки, в PH их нет:
Отвертки и биты (насадки) отличать еще проще — помимо очевидного различая во внешнем виде, на них всегда есть маркировка PZ или PH.
На конкретно этих отвертках к тому же наглядный рисунок, который помогает мастеру гораздо легче выбрать нужную отвертку:
Видно, что у PZ скоса на крестовине жала практически нет, а у PH скос под углом
В данном примере отвертки и биты размера «1».
На отвертках всегда пишется тип и размер, например: PZ1x80mm
PZ — значит что это отвертка под шлиц Pozidriv
1 — значит отвертка размера «1»
1 и 2 — самые популярные размеры в быту.
Так же очень вероятно вы столкнетесь с размером 0 — миниатюрные винтики, такие используются, например, в ноутбуках.
3 и 4 — уже огромные биты и шурупы, которые применяются на стройках в разных конструкциях, в автомобилях. Еще бывают размеры 00 и даже 000 — такие микроскопические винты используются в часах и телефонах.
С размерами все очень просто — большая бита в маленький шуруп вероятнее всего не влезет, а маленькая бита больший шуруп вероятнее всего не отвинтит, а если и отвинтит — посрывает грани и себе, и шурупу.
Полный размер
Сравнение размеров бит PH 000, 00, 0, 1, 2, 3, 4
80mm — длина рабочей части отвертки, в милиметрах.
Бывают стандартные, укороченные и удлиненные отвертки.
И то же самое с битами:
Полный размер
Различная длина рабочей части отверток и бит
Заворачивайте винты и шурупы PZ отвертками PZ, а PH — отвертками PH, и правильно выбирайте размер! ))
Так же в природе существует стандарт PZ/FL (PZ/SL) — специально для электриков.
Полный размер
Набор Haupa 101879 из 2 отверток: PZ/FL 2 — для автоматики и PZ/FL 1 для нулевых шин, розеток и выключателей
Это гибрид отвертки Pozidriv (PZ) и простой прямой отвертки (FL — flat, плоская).
Полный размер
На винтах нулевых шин, автоматов, розеток и выключателей всегда есть вырез под прямую отвертку:
Полный размер
Винт PZ/FL в автомате
Он как раз для таких отверток.
Жало отвертки одновременно действует как PZ, и как простая плоская отвертка:
Полный размер
Я всегда покупал качественные автоматы, и они хорошо затягивались и простым PZ, но вот шинки часто покупал подешевле (они вроде бы PZ, но жало в них садится не идеально), и вот их дотягивал простой отверткой — с PZ/FL в этом нет необходимости.
У меня отвертки Haupa, но такие отвертки делает теперь и КВТ — стоят рублей по 300 всего (напоминаю, нужно две отвертки: поменьше PZ/FL1 для нулевых шинок, розеток, выключателей, и побольше PZ/FL2 для автоматов). Так же существуют и шестигранные биты этого стандарта, Haupa и Wera. И направьте внимание на название при поиске — у Haupa это PZ/FL, у КВТ — SL/PZ, а вот Wera зовет этот стандарт PZ/S.
Да и это еще не все!
Оказывается существует еще стандарт PH/FL — тоже гибрид, отвертки станарт Phillips и простой прямой отвертки FL.
Но если винты PZ/FL мы видим очень часто, просто не задумывались об этом, то PH/FL я лично пока не видел никогда. Но знать о нем стоит, чтобы, покупая биты PZ/FL, случайно не купить PH/FL («ВсеИнструменты», например, при просмотра отвертки PZ/FL, подсунули мне карточку «Аналог дешевле» — с отверткой PH/FL. Как вы помните — применять PH на винтах PZ это жесть! )
Похожие статьи
-
Чертежи углового шкафа с размерами деталей
Сборка углового шкафа Аделина Условно угловые шкафы можно поделить на две категории: скошенной трапециевидной и строго прямоугольной формы, с диагонально…
-
Ширина подоконников пвх размеры
Как установить подоконник своими руками. Замер и установка в деталях. Поливинилхлорид (ПВХ) относят к группе термопластов. Это тусклый, прозрачный…
-
Чертеж табуретки из дерева с размерами
Подробные размеры стула. Для выполнения этих операций пригодится ножовка, молоток и набор стамесок. Еще будут полезны рубанок, набор рашпилей и наждачка….
-
Установка флюгера на конек крыши Макет DXF флюгер №72 Сокол. Маленькое, но приметное и прекрасное украшение для внешнего облика Вашего дома. Флюгер –…
