Шкаф без ручек и под потолок/ Обзор 59

Минимальная ширина планки, на которую можно нанести кромку ПФХ – 70мм. Кромочный станок не может протащить планку в 60мм., необходимо минимум 70мм.

Статья о мебели

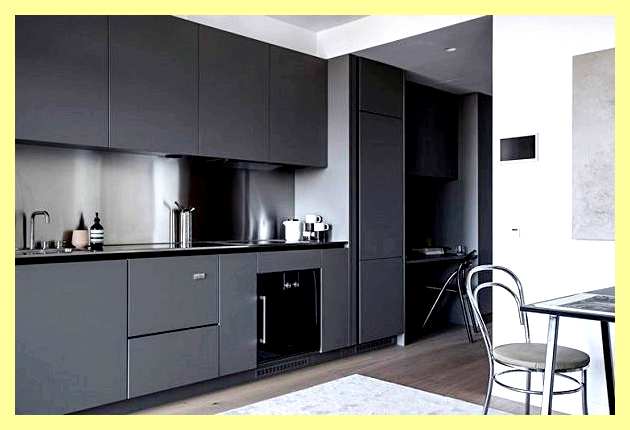

Цоколь это планочка под самой нижней полкой шкафа. В кухнях она часто служит декоративным элементом, за которым скрываются регулируемые ножки. В шкафах цоколь часто служит опорой и добавляет жесткости изделию.

Высота этой планки обычно от 50мм. до 100мм., по усмотрению производителя.

Например, в нашей фирме ДЭЗАЛТ мы делаем цоколь высотой 70мм. это самый распространённый размер, чему есть объяснение.

Минимальная ширина планки, на которую можно нанести кромку ПФХ – 70мм. Кромочный станок не может протащить планку в 60мм., необходимо минимум 70мм.

Кромка ПВХ на нижней части цоколя предотвращает попадание влаги в ДСП

Есть еще один нюанс

Чем уже цоколь, тем больше вероятность, что он может расщепиться от вкрученного в него конфирманта или самореза. Так что предпочтительней размер 70мм.

Иногда когда требуется придать мебели более изящный вид, например прикроватной тумбе, мы вначале наносим на планку шириной 70мм. кромку, а затем отрезаем лишние 20мм. Получается цоколь высотой 50мм.

Зачем шкафу цоколь
Если шкаф каркасный с распашными дверьми, то лучше сделать цоколь.
Во-первых, двери не будут задевать пол или коврик.
Во-вторых, цоколь придаст дополнительную жесткость шкафу.

В-третьих, если это прихожая комната, нижнюю полочку желательно приподнять, чтоб на ней меньше собиралась пыль.

В-четвертых, за цоколем можно расположить регулируемые опоры, при помощи которых производят выравнивание всей конструкции.

Шкаф без антресоли часть2 | ПРОЕКТ | Ответы на комментарии | Мебель своими руками | Делай сам

В-пятых, цоколь позволяет вырезать в боковинах шкафа выемки для напольного плинтуса.
Шкафы-купе тоже делают с цоколем, в основном в прихожих комнатах или в офисах.
Приподнять нижнюю полочку от пола можно даже во встроенном шкафу, если этого хочет заказчик.

Мебель без цоколя

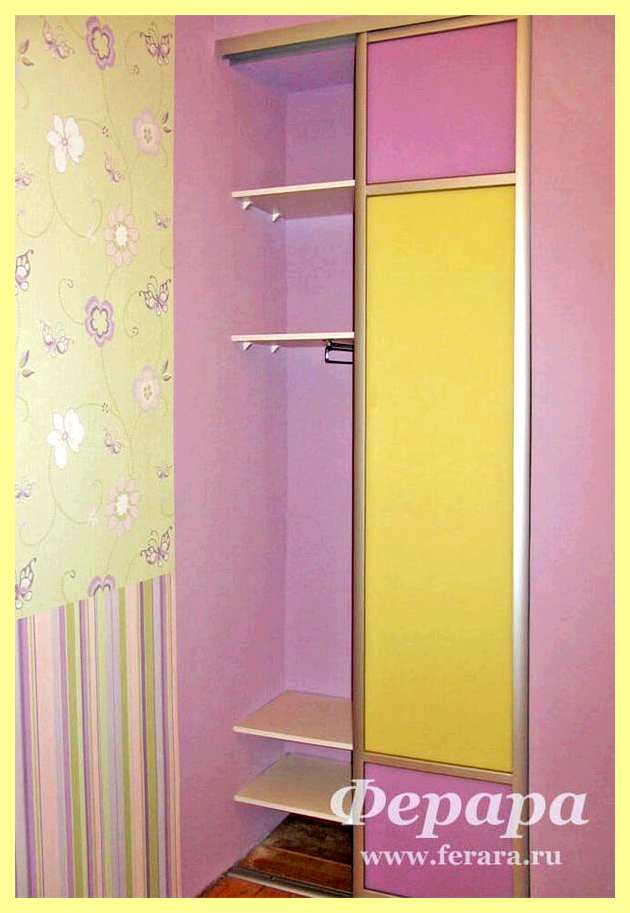

Встроенному шкафу-купе, как правило, цоколь не требуется. Нижний трек крепится непосредственно на пол.

Если шкаф-купе каркасный его тоже можно сделать без цоколя, нижняя полка будет служить поликом. Вы сохраняете полезное пространство по высоте.

Напольный плинтус в таком случае убирается, чтоб шкаф встал вплотную к стене.

Встроенные распашные шкафы мы делаем с двойной планкой из ЛДСП. Двери будут приподняты над полом на 20мм. Если этого недостаточно, то можем сделать отдельный короб в виде цоколя. Просто хочется сэкономить драгоценные сантиметры клиенту.

Когда клиенты заказывают у нас корпусную мебель, в основном они стараются сэкономить полезную площадь для вещей. Мы их прекрасно понимаем и советуем изготавливать мебель с цоколем только когда это действительно необходимо.

Шкаф-купе корпусный без цоколя

Данный шкаф-купе проектировался в однокомнатную «брежневку». В его задачу входит вместить практически всю одежду жильцов (а их в семье двое), начиная от постельного белья, и заканчивая верхней одеждой. А так же зрительно расширить жизненное пространство. Для этого в самом шкафу предусмотрены следующие отделения:

четыре выдвижных ящика для нижнего белья и носков — по два каждому
отсек для одежды на плечиках с двухуровневыми вешалами (система Joker)
8 узких и 2 широкие полки для складирования всякой всячины
большие зеркальные двери

3D-модель с дверями

Шкаф до потолка в современном стиле. Шкаф в прихожую с распашными дверьми. Шкафы Киев

3D-модель без дверей

В отсеке для висящей одежды, благодаря значительной глубине шкафа (700 мм), отлично разместились корзина для грязного белья (см. на фото), а так же гладильная доска. На стене — крючки для галстуков.

Вся сборка производилась на еврошурупах, хотя полки было бы удобней собрать на эксцентриках-стяжках. Задняя стенка набивная — прибита гвоздями (состоит из двух половин).

Внешний вид с закрытыми дверями

Внешний вид с открытыми дверями

Выдвижные ящики — на простых шариковых направляющих без доводчиков. Фасады без ручек — роль которых выполняют зазоры между фасадами ящиков.

Двери, вполне традиционно собраны на системе «Версаль» цвет — матовая бронза. Кстати, царапины, которые образовались на профилях при транспортировке отлично закрасились обычным маркером черного цвета. Боковые вставки выполнены из стекла с фотопечатью (текстура бамбук). Расчет элементов дверей-купе выполняется с помощью калькулятора.

Недостатком данной конструкции является отсутствие цоколя под полом (16-миллиметровая доска прогибается под тяжестью шкафа, а вместе с ней прогибается и нижняя направляющая, со всеми вытекающими последствиями), кроме этого, по той же причине затруднительно «вывести шкаф по горизонтали», т.е. если пол окажется не горизонтальным, то двери будут скатываться к одной стороне (как и произошло в данном случае). Способ борьбы — установка дополнительных стопоров, фиксирующих двери, как в открытом, так и закрытом положениях — по 2 шт. на дверь.

Сам шкаф выполнен практически под потолок — пришлось попотеть, чтобы при сборке не порвать натяжку.

Собирать такую большую и массивную мебель лучше, как минимум, вдвоем, ведь такой шкаф-купе в сборе весит около 50-60 килограммов, и собирать его проще, на полу. Поднять его потом в одиночку бывает затруднительно. В общем вы всегда сможете собрать такой шкаф—купе своими руками. Чертежи приведу ниже.

Чертеж шкафа-купе без цоколя

[table /]

Урок 16 — Цоколь в корпусной мебели

Шкаф под потолок, фасады без ручек, открывание от нажатия

Цоколь является обязательным атрибутом свободностоящей корпусной мебели. Он придает конструкции жесткость, препятствует ее деформации из-за неровностей пола. Кроме этого, подняв содержимое шкафа над уровнем пола, мы защищаемся, таким образом от грязи и пыли.

Как правило, цоколь имеет несколько свесов, которые подчеркивают выразительность мебели, а так же выполняют некоторые функции:

передний свес — может достигать глубины 50 мм — позволит приблизиться к мебели максимально близко, не утыкаясь в платформу, и не заходя внутрь;
Задний — как правило, составляет 30 мм — является вырезом для плинтуса;
Боковые — обычно около 10 мм (хотя бывают и исключения — см рис.1 ), могут отсутствовать вообще.

Конструктивно цоколь представляет из себя прямоугольный короб, при длине более 1500 мм рекомендуется для большей жесткости разделять его поперечными перемычками.

Элементы короба могут соединяться различными типами соединений, для наглядности приведем план-схему, обозначив соединения номерами.

Соединения №1, №2 и №3 являются видимыми, поэтому на них недопустимы сквозные виды фурнитуры. Рекомендуется использовать следующие варианты фиксации:

Эксцентрик-минификс
Эксцентрик-стяжка (не желательно, т.к. дорого)
Стяжка угловая алюминиевая
Пластиковый монтажный уголок
Шкант (не позволяет стянуть детали)

Соединение №4 априори скрыто от глаз. Поэтому на нем можно и нужно сэкономить. Оптимальным вариантом фиксации является конфирмат (оптимальное сочетание простоты установки, цены и прочности соединения), но допустимы и остальные способы.

К крышке (полу шкафа) цоколь так же должен крепиться скрытой фурнитурой (см. соединения №1, 2, 3). Сквозная фиксация допускается для передней детали при свесе не более 50-70 мм в шкафах-купе. В них головки саморезов или конфирматов будут скрыты нижней направляющей системы «Версаль». Кроме того, евровинты (или простые саморезы) можно использовать, если их шляпки скрываются стойками (при вкручивании их в поперечные перемычки).

Лично я предпочитаю крепить цоколь к дну монтажными уголками (пластиковыми или металлическими) — это достаточно просто, не требует специальной разметки, дешево и невидимо с лицевой стороны.

Возможен так же вариант цоколя, в котором боковые свесы отсутствуют и стенки корпуса опираются непосредственно на пол. В таком варианте необходимо срезать задний нижний угол боковых стенок под плинтус.

Рассмотрим эти соединения на плане-схеме:

В данном случае используются те же виды фурнитуры (в соединениях №1-3 — скрытые) в соединении №4 — любые.
