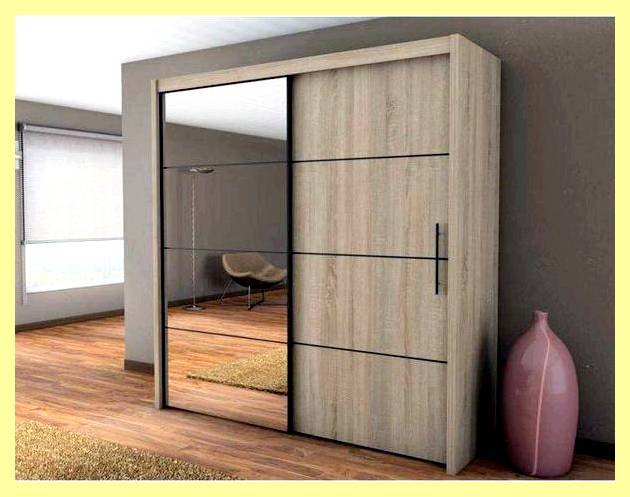

Шкаф купе на верхних направляющих

Содержание

• Сборка шкафа-купе на основе системы «Риал»
• Этапы сборки системы «Риал»
• Рассмотрим детально выполнение каждого этапа.
• Комплектующие, используемые в статье
• Похожие статьи
  • Центральный офиси отдел продаж
  • Обособленное подразделениеи производство
• Подвесные системы для шкафов-купе
• В чем особенность подвесной системы для дверей шкафов-купе
• Сборка шкаф-купе Андрей-4 (Бася) Установка дверей и роликов
• Преимущества подвесной системы для шкафов-купе
• Самостоятельная установка дверей шкафа-купе
• Готовим инструмент
• Монтаж направляющих для дверей шкафа купе
• Используем саморезы
• Используем двухсторонний скотч
• Как установить двери на шкаф-купе
• Шкафы-купе. Системы с верхним подвесом дверей. Видеоинъекция 12
• Установка дверей-купе
  • Похожие статьи

Установка фронтальной двери

Сборка шкафа-купе на основе системы «Риал»

Верхнеподвесная система «Риал» употребляется в таких случаях:

• необходимо переработать распашной шкаф в раздвижной;
• нужно собрать интегрированный либо корпусный шкаф-купе.

Ознакомтесь так же и с инструкциями сборки и расчета для других систем шкафов-купе.

Для работы по установке системы «Риал» для вас пригодится стандартный набор инструментов: шуруповерт, дрель, отвертки, строительный уровень, древесная либо резиновая киянка, канцелярский ножик.

Этапы сборки системы «Риал»

Когда собирают конструкцию на базе дюралевого профиля RIAL . PRO , рекомендуется придерживаться таких шагов:

1. Расчет высоты двери шкафа.
2. Установка направляющих профилей.
3. Установка опорной колодки.
4. Установка дверей (ДСП 16 мм + стекло 4 мм).
5. Разметка роликов с следующей установкой.
6. Установка стопора.
7. Установка концевых упоров.
8. Навеска дверей.
9. Установка фиксатора задней двери.
10. Установка фиксатора задней двери.
11. Установка доборов.
12. Установка доводчиков.

Рассмотрим детально выполнение каждого этапа.

1. Расчет двери шкафа тщательно показан на схеме.

2. Инсталлируются направляющие профили. Для этого используются шурупы 3,5х16 мм, при помощи которых фиксируется нижний направляющий профиль RP-10.

Когда нижний направляющий профиль закреплен, фиксируется верхний ходовой профиль. Для этого используются шурупы 3,5х16 мм, при помощи которых фиксируется верхний ходовой профиль КМ-01.

Установка направляющих профилей системы «Риал»

Фиксирование верхнего ходового профиля

3. Устанавливаются две опорные колодки ходового профиля КМ08-08. Они располагаются по обе стороны высшей части шкафа. Для фиксации колодок используются шурупы 3,5х25 мм.

4. Выполняется монтаж дверей. Чтобы избежать ошибок, перед навешиванием дверей нужно воспользоваться строительным уровнем. С его помощью проверяется установка корпуса шкафа.
4.1. Проводится монтаж передней двери. Для наполнения двери используется ламинированный ДСП толщиной 16 мм. Чтобы сделать дверь со вставками (например, из стекла), применяется профиль-разделитель RP-08.

Установка двух опорных колодок ходового профиля КМ08-08

Проверка установки корпуса шкафа при помощи уровня

Примечание. Помните, что выступ ДСП по отношению к профилю должен быть одинаков.

Для плотной фиксации профиля применяется резиновая или деревянная киянка. Перед установкой стекла в паз разделительного профиля устанавливается силиконовый уплотнитель КМ-10. Он обеспечивает плотную фиксацию материала, поглощает вибрации и предотвращает разрушение стекла во время эксплуатации.

Наполнение двери выполняется с использованием стекла или зеркала толщиной 4 мм. Элемент из стекла аккуратно вставляется в пазы разделительного профиля с уплотнителем.

Установка силиконового уплотнителя KM-10

Наполнение двери с использованием стекла или зеркала толщиной 4 мм

Профиль ручка RP-01 используется, чтобы обеспечить простое открывание двери. Профиль так же устанавливается с помощью резиновой киянки.

Установка профиль ручки RP-01

Когда профиль ручка RP-01 установлена, ее необходимо закрепить с помощью шурупов 3,5х16 мм. Они вкручиваются на расстоянии 10 см (примерно) и соединяют профиль и ЛДСП.

Закрепление профиль ручки RP-01 с помощью шурупов

По обе стороны устанавливается силиконовый уплотнитель RP11C.

4.2. Монтаж задней двери очень похож на монтаж передней двери. Однако в данном случае используется профиль ручка RP-03.

Установка силиконового уплотнителя RP11C

Монтаж профиль ручки RP-03

5. Выполняется разметка роликов и их установка.
5.1. Приведена схема разметки роликов на переднюю дверь.

Схема разметки двери шкафа системы «Риал»

Ходовой ролик передней двери крепится с помощью шурупов 4х16 мм.

Крепление ходовых роликов передней двери

Нижний ролик передней двери так же крепится с помощью шурупов 4х16 мм.

Крепление нижних роликов передней двери

5.2. Приведена схема разметки роликов на заднюю дверь.

Схема разметки роликов на заднюю дверь

Ходовые ролики задней двери закрепляются шурупами 4х16 мм.

Крепление ходовых роликов задней двери

Нижние ролики задней двери закрепляются шурупами 4х16 мм.

Крепление нижних роликов задней двери

6.Устанавливается стопор. Эта деталь играет роль упора двери. Ее закрепляют на ролик задней двери с помощью шурупа 4х16 мм.

7. Устанавливаются концевые упоры. Перед непосредственным монтажом отмеряется расстояние в 20 мм слева и справа от края верхнего профиля. Далее проделываются отверстия с помощью дрели.

Установка концевых упоров

Концевой упор КМ08-06 крепится болтами М5х30 и гайкой М5.

8. Выполняется навеска дверей раздвижного шкафа-купе.
8.1. Сначала выполняется навеска передней двери. Перед установкой верхнего ролика на ходовой трек полотно двери нужно поднять вверх до упора. Это позволит избежать удара ролика о трек. Далее полотно двери регулируется по высоте. Для этого используется шестигранник 3 мм.

Установка концевого упора КМ08-06

Регулировка передней двери по высоте

Когда регулировка проведена, можно окончательно закрепить верхние ролики. Для этого используются три шурупа 4х16 мм для каждого ролика.
Далее в конструкцию шкафа устанавливается передняя дверь.

8.2. Навеска задней двери начинается с регулировки дверного полотна по высоте. Для этого изменяется положение регулировочного винта. После регулировки ролики закрепляются окончательно с помощью шурупов 4х16 мм.
После регулировки ролики закрепляются окончательно с помощью шурупов 4х16 мм.

Крепление верзних роликов к передней двери

Регулировка дверного полотна задней двери по высоте

9. Выполняется установка фиксатора задней двери. Фиксатор (штифт) необходим для того, чтобы ролики не сходили с направляющей во время передвижения двери.

10. Необходимо закрыть фиксатор передней двери. Это делается, чтобы исключить самопроизвольный сход роликов с направляющей.
11. Происходит установка доборов.
11.1. Устанавливается большой добор двери RP-07. Для фиксации применяются шурупы 4х16 мм со сферической головкой.

Установка фиксатора задней двери

Установка большого добора двери RP-07

11.2. Устанавливается малый добор RP-06. Для фиксации применяются шурупы 4х16 мм.

12. Устанавливаются дверные доводчики.
12.1. Устанавливаются доводчики передней двери. Ниже приведена схема для расчетов.

Установка малого добора двери RP-06

Установка дововдчика передней двери

Доводчик передней двери закрепляется шурупами 4х16 мм.

Установка доводчика передней двери

Также устанавливается верхний кронштейн. Он закрепляется винтами М4х5.

Установка верхнего кронштейна

12.2. Устанавливается доводчик задней двери. Ниже приведена схема для выполнения расчетов.

Установка дововдчика задней двери

Далее устанавливается нижний кронштейн с использованием шурупов 4х16 мм.

Установка нижнего кронштейна

Примечание. Если вы использовали в конструкции шкафа доводчики, усики фиксатора КМ08-06 нужно откусить. Тогда фиксатор будет играть роль упора-ограничителя хода.

Компания RIAL.PRO производит комплектующие для шкафов-купе и раздвижных межкомнатных перегородок.

Комплектующие, используемые в статье

Предлагаем ознакомиться с элементами, необходимыми для сборки шкафа-купе по данной инструкции и купить комплектующие для шкафов-купе и раздвижных межкомнатных перегородок. Приобрести алюминиевый профиль и другие детали системы можно в сети дистрибьюторов во всех регионах России.

RP03 Профиль-ручка задней двери

Похожие статьи

Настоящее время для рынка шкафов-купе — это возможность выбора не только лишь внешнего облика, да и типа деталей. Какие бывают профиля для шкафа купе? Дверные системы постоянно видоизменяются и приобретают новые свойства. Что лучше: сталь или алюминий? Стандартный профиль или окутанный в ПВХ?

Для хранения вещей сегодня часто применяют раздвижные конструкции дверей для шкафов-купе, спрос на которые обусловлен практичностью данной мебели, грамотной организацией внутреннего пространства, также разнообразием дизайнерских решений.

Инструменты, примеры и руководства для правильного выбора дверей для шкафа купе.

Простые правила, которые помогут Вам самостоятельно собрать раздвижные двери для шкафа-купе

Как самостоятельно отрегулировать двери шкафа купе

© 2023 – 2023 RIAL-PRO. All rights reserved.

Центральный офис
и отдел продаж

111399, г. Москва, ул. Электродная, 12,
строение 1, кабинет 1Б
Тел.: +7 (495) 769-81-59 (Россия и СНГ), +7 (495) 744-86-95 (Москва и МО)

Обособленное подразделение
и производство

305018, г. Курск, Элеваторный пер., д.14, оф.300
Тел./факс: +7 (4712) 52-02-50
e-mail: info@rial.pro

Создай шкаф-купе!

Для Вашего удобства мы разработали программную визуализацию шкафа-купе в интерьере с возможностью изменения цвета профилей и наполнения.

Подвесные системы для шкафов-купе

В чем особенность подвесной системы для дверей шкафов-купе

Все, кто планирует заказать шкаф-купе, сталкиваются с проблемой выбора системы для раздвижных дверей: нижнеопорная или подвесная (верхнеопорная). Последняя состоит из:

• верхней направляющей с рельсами;
• роликовых кареток;
• стопорного механизма.

На российском рынке подвесная система для шкафов-купе появилась не так давно, но уже успела завоевать огромную симпатию заказчиков. Особенность верхнеопорной системы в том, что двери-купе подвешиваются на верхнюю направляющую, которая и держит всю конструкцию. Двери двигаются не внутри шкафа, а перед ним. Направляющие крепятся либо к потолку, либо к крыше шкафа. Монтаж подвесной системы достаточно прост и не требует дополнительного фрезерования дверей. Однако при установке важно учитывать качество плоскости, на которую крепится направляющий профиль, потому что она может не выдержать большой нагрузки.

Сборка шкаф-купе Андрей-4 (Бася) Установка дверей и роликов

Обычно подвесные системы для раздвижных дверей шкафа-купе используются для межкомнатных перегородок и встраиваемых шкафов, так как ввиду отсутствия нижней направляющей, на полу не создается лишних и неудобных препятствий. К тому же, внутри рельса с нижней направляющей постоянно скапливается пыль, которая затрудняет движение дверей. С верхней направляющей таких проблем не возникает.

Преимущества подвесной системы для шкафов-купе

Почему же выгодно купить подвесные системы для шкафов-купе?

• макисмальная нагрузка – 100 кг на одну дверь. Поэтому данная система прекрасно подходит для крупногабаритных дверей, в том числе из массива;
• комплектующие подвесной системы для шкафов-купе не отнимают место функционального пространства шкафа;
• эстетичный внешний облик: каркас шкафа полностью скрывается за дверями;
• плавное и бесшумное открывание/закрывание дверей;
• надежная фиксация фасадов в дверных проемах: форма профиля исключает выпадение ходовых кареток;
• звукоизоляция: закрытые двери практически не имеют щелей;
• подвесные системы дверей для шкафов купе могут использоваться как для цельных дверных полотен, так и для рамочных. Однако безрамочные шкафы выглядят гораздо эффектнее и дороже;
• широкий выбор фасадов дверей: МДФ, ДСП, зеркало, стекло и различные комбинации материалов;
• некоторые виды верхнеопорных систем снабжены специальным механизмом для синхронного открытия дверей.

При всех плюсах систем с верхними направляющими, существует и некоторые недостатки. Так, цена шкафа с подвесной системой может быть выше из-за дополнительных затрат на декорирование верхней направляющей, потому что ее основная функция — несущая. Расчеты и монтаж шкафов-купе с верхними направляющими сложнее, чем нижнеопорных.

Выбирайте качественные подвесные системы для шкафов-купе, купить которые можно в компании «RIAL.PRO»

© 2023 – 2023 RIAL-PRO. All rights reserved.

Самостоятельная установка дверей шкафа-купе

Приступим к рассмотрению вопроса как установить раздвижные двери в шкаф-купе. По сути это не очень сложная операция, если ознакомиться с инструкцией и иметь хотя бы небольшой опыт работы шуруповёртом и дрелью.

Перед тем, как установить двери-купе, следует освободить их от упаковки, внимательно осмотреть на предмет наличия повреждений и проверить комплектацию. После чего можно переходить непосредственно к монтажу.

Готовим инструмент

Перед тем, как смонтировать раздвижные двери шкафа-купе, следует позаботиться о наличии необходимого инструмента. Подготовьте для работы следующее:

• Дрель и сверло 5 мм;
• Отвёртка (шуруповёрт), шестигранник №4;
• Монтажный уровень;

• Специальный комплект для крепежа в необходимый материал (ДСП, бетон, гипсокартон);
• Двухсторонний скотч.

Обязательно следует убедиться, что все элементы комплекта дверей присутствуют в наличии, иначе установку выполнить не удастся.

Монтаж направляющих для дверей шкафа купе

Установка дверей шкафа-купе начинается с работы над направляющими элементами. В комплекте таких должно быть две — верхняя и нижняя. Приступаем к установке верхней направляющей.

С помощью линейки отмеряем шаги 500-700 мм и специальным сверлом просверливаем монтажные отверстия в выбранных точках. Следует использовать сверло по металлу диаметром 5 мм и постараться сделать отверстия максимально аккуратными. Далее устанавливаем направляющую в проём шкафа и отмечаем с помощью карандаша места для креплений.

Крепятся направляющие в большинстве случаев непосредственно к потолку — используем дюбели или другие крепёжные элементы (зависимо от материала), после этого крепим направляющий элемент саморезами. Высшую часть отверстия рекомендуется немного развальцевать, чтобы была возможность скрыть шляпки вкрученных саморезов.

Установка нижней направлящей

Установка верхней направлящей

Установку направляющих под раздвижные двери для шкафа-купе следует проводить с использованием уровня — обязательно соблюдайте точность геометрии и одинаковый отступ по всей длине элемента, иначе двери будут установлены криво, что не только лишь ухудшит внешний облик, а и в состоянии сделать затруднённым или невозможным их движение.

Направьте внимание, что верхняя направляющая не подвергается нагрузкам и не является опорной. Она просто поддерживает конструкцию в заданном положении и направляет движение роликов в правильном направлении. Вес двери будет распределён по нижнему элементу, к монтажу которого мы дальше и переходим.

Правильный монтаж раздвижных дверей шкафа-купе подразумевает точную установку нижнего направляющего элемента, поскольку от этого зависит лёгкость движения (открытие и закрытие). Действуем следующим образом:

1. Выбираем правильную позицию.

• Прикладываем направляющую к поверхности;
• Выбираем правильную горизонтальную позицию с использованием уровня.

2. Регулируем вертикаль.

• Устанавливаем на будущее место одну из дверей;
• Заводим ролики верхнего края в ручей верхней направляющей;
• Приподнимаем ролики нижнего края и заводим их в ручей нижней.

3. Проводим разметку.

• Используя уровень выстраиваем правильную вертикаль;
• Отмечаем карандашом места для креплений и очерчиваем саму деталь по периметру;
• Снимаем дверь.

Сборка нижнеопорной системы «Рамир»

Таким макаром мы получаем размеченное место для монтажа нижнего направляющего элемента. Перед тем, как установить двери-купе своими руками, следует помнить, что монтаж нижней направляющей можно выполнить двумя способами: с помощью дюбелей и саморезов, также с помощью крепкого двустороннего скотча. Любой из этих вариантов обладает собственными особенностями.

Используем саморезы

Как и в случае верхней направляющей, просверливаем в нижнем элементе отверстия по 5 мм с шагом 500-700 мм. Далее прикладываем направляющую к уже размеченному ранее месту и отмечаем места для врезки крепежа. Сверлим отверстия, вкручиваем дюбели, вкручиваем саморезы — таким макаром монтаж нижнего направляющего элемента окончен.

Используем двухсторонний скотч

Этот вариант гораздо проще первого. Сначала тщательно очищаем поверхность, на которую будет приклеен скотч, от грязи, пыли, жира и возможных заусенец. Зачищаем аккуратно, чтобы случайно не стереть те метки, которые были нанесены карандашом. Оголяем липкую сторону скотча и прикладываем направляющую к полу в точном соответствии с разметкой. Прижимаем элемент по всей длине на некоторое время.

Перед тем, как установить двери в шкаф-купе, точнее при выборе способа монтажа нижнего направляющего элемента, необходимо помнить важный нюанс. Если необходимо сохранить покрытие, другими словами не хочется сверлить в нём отверстия, можно использовать скотч, но на его приклеивание есть только одна попытка, поскольку хороший материал будет невозможно оторвать от поверхности. Будьте предельно осторожны и внимательны, также не ошибайтесь при разметке.

Как установить двери на шкаф-купе

Сначала следует прикрепить к дверям ролики из комплекта. Впрочем, изготовитель может поставлять изделия с уже прикреплёнными элементами, хотя самостоятельная работа над этим не представляет никакой сложности.

В принципе, вся деталь вообще может поставляться в разобранном виде, но даже сборка дверей шкафа-купе своими руками будет довольно простой задачей.

Сначала следует прикрепить к дверям ролики из комплекта. Впрочем, изготовитель может поставлять изделия с уже прикреплёнными элементами, хотя самостоятельная работа над этим не представляет никакой сложности. В принципе, вся деталь вообще может поставляться в разобранном виде, но даже сборка дверей шкафа-купе своими рукамибудет довольно простой задачей.

Установка нижних роликов

Итак, приступаем к непосредственной установке дверей на шкаф. Монтаж начинаем с первой детали (ближней к самому шкафу) — аккуратно заводим ролики в ручей верхнего и нижнего направляющего элемента. В том же порядке заводим ролики второй. После чего переходим к регулировке. Шестигранником №4 производим регулировку винтов, установленных на нижних роликах и пытаемся сделать так, чтобы двери максимально плотно прижимались к стенкам существующего проёма.

В боковом профиле есть специальное отверстие для настройки — найдите его. Внутри вкручен специальный болт, который позволяет настраивать вертикальное положение конструктивных элементов. Поворот болта по часовой и против часовой стрелки опускает и поднимает элемент соответственно. Необходимо добиться, чтобы дверь стояла ровно, без перекосов и видимых щелей.

Установка регулировочного винта

Установка задней двери

Установка передней двери

Установка дверей шкафа-купе должна проводиться с обязательным использованием спиртового уровня — по нему необходимо выверить идеальное положение двери. При наличии неровностей пола, к которому будут крепиться направляющие, в ручейки нижнего элемента необходимо установить стопоры, которые будут препятствовать скатыванию дверей.

Если направляющие будут крепиться к самому шкафу, то его необходимо выставить под горизонтальный уровень, используя возможности настройки положения с помощью вращающихся ножек.

Сборка нижнеопорной системы «Универсал»

Шкафы-купе. Системы с верхним подвесом дверей. Видеоинъекция 12

Установка дверей-купе
