Шкаф купе инструкция по сборке раздвижной

Содержание

Сборка Шкаф Купе Бася
Расчет и сборка шкафов-купе
Комплектация дверей-купе различных систем
Выбор нижнеопорной системы
- Сборка дверей шкафа-купе
Как собрать и установить двери шкафа купе самостоятельно?
Из чего состоят двери для шкафа купе
Как собрать двери шкафа купе?
- Чертежи
- Расчёт
- Закупка комплектующих
Обзор Шкаф-купе двухдверный с зеркалом Экспресс Хит Экспенс дуо 2 E-1 Распаковка Сборка
- Пошаговая инструкция сборки дверей для шкафа купе
Другие способы монтажа дверей шкафа купе
- Подвесные двери
- Складные двери
Заключение
Как самому правильно собрать шкаф-купе?
Что делать если нет инструкции?
Сортировка деталей
Сборка основания
Сборка шкафа купе от фабрики ДОМ
Сборка каркаса
Монтаж боковых стенок и верхней крышки
Установка внутренних перегородок
Крепление полок
Крепление задней части
Установка направляющих
Монтаж штанги и фурнитуры
Установка и регулировка дверей
- Похожие статьи

Шкаф купе инструкция по сборке раздвижной

Сборка Шкаф Купе Бася

После окончания процедуры, когда доступ к регулировочным винтам больше не требуется, на вертикальный торец приклейте буферную ленту. Она амортизирует удары двери о боковину шкафа и служит дополнительной защитой от пыли.

Расчет и сборка шкафов-купе

Компания RIAL.PRO предлагает 7 уникальных систем раздвижных дверей. Одна из их — беспороговая, еще две — навесные. Другие четыре системы являются нижнеопорными.

Двудверные системы отличаются особенностями сборки, комплектацией и вариациями заполнения дверей. Предлагаем выяснить, как собрать 3-х дверный шкаф-купе и мебель с хоть каким количеством дверей своими руками.В целом этапы и способы монтажа похожи для раздвижных систем всех видов. Побеседуем о их детально.

Комплектация дверей-купе различных систем

Дверь шкафа-купе состоит из набора девайсов, при помощи которых компонуются элементы заполнения:

дюралевый профиль;
комплекты роликов;
остальные комплектующие;

Пример комплектации двери системы «Универсал», более пользующейся популярностью в числе нижнеопорных систем:

Список и описание девайсов для нижнеопорных систем, также схемы расчетов смотрите в технических описаниях:

Выбор нижнеопорной системы

Сперва нужно обусловиться с выбором системы раздвижных дверей. Когда стоит задачка установить нижнеопорную раздвижную дверь, RIAL.PRO предлагает на выбор 5 систем. Они отличаются ценой, техническими особенностями и комплектующими.

«Универсал» — самая доступная и пользующаяся популярностью фирменная система производителя RIAL.PRO. Они отличаются простотой сборки и низкой ценой при высочайшей надежности всех частей.

«Рамир» — система с рамной конструкцией, которая может быть собрана из всех материалов.

Нижнеопорная система «Альянс» не имеет каркаса. Дверь в ней передвигается по нижней направляющей, при всем этом ролики крепятся шурупами к дверному полотну.

Особенности систем:

Универсал	Рамир	Союз
Особенности	взаимозаменяемость частей двери	высококачественный и надежный раздвижной механизм.	универсальность и взаимозаменяемость частей заполнения
Двери	вероятна установка раздвижных дверей даже в неглубокой нише	рамная конструкция, огромное количество вариантов заполнения; ассиметричные, симметричные ручки	бескаркасная нижнеопорная конструкция, ролики крепятся конкретно к двери
Заполнение	ЛДСП 10 и 16 мм, стекло, зеркало 4 мм	ЛДСП 8 и 10 мм, стекло, зеркало 4 мм, декоративные панели 4 мм	ЛДСП 16 мм, стекло, зеркало 4 мм
Профиль	анодированные, в пленке ПВХ, до 40 цветов	анодированный и в ПВХ пленке, всего более 23 вариантов	6 цветов

Успешная покупка двудверной или трехдверной системы, ее правильная установка и долговечность напрямую зависят от грамотного расчета всех элементов. Чтобы быстро выполнить все точные вычисления, пожалуйста, воспользуйтесь специальным калькулятором дверей для шкафов-купе RIAL.PRO

Также предлагаем посмотреть видео с наглядными инструкциями по расчету размера дверей (Рамир и Универсал) 3D

Сборка дверей шкафа-купе

RIAL.PRO дает возможность создавать оригинальные раздвижные двери с использованием ЛДСП, МДФ, стекла, зеркал и других материалов. Зеркало может быть приклеенным на основу из ЛДСП (система «Альянс-Н»). В большинстве случаев зеркала и стекла монтируются при помощи разделительных профилей RP08, RP09, RP13.

Вариант комбинированных дверей:

Этапы сборки комбинированной двери (на примере системы «Универсал»):

Все края зеркала 4 мм скрываются силиконовым уплотнителем.
На стекле располагают заранее подготовленные вставки из ЛДСП 10 мм.
При помощи деревянного молотка устанавливается профиль-ручка KU11.
Саморезом 8 мм профиль-ручка фиксируется к вставкам ЛДСП (по 4 самореза на каждую вставку).
Устанавливается профиль KU14.

Также предлагаем посмотреть видео по сборке шкафов-купе на основе систем «Универсал» и «Рамир».

Монтаж роликов (на примере системы «Универсал»):

Когда профиль KU14 закреплен к нижнему краю дверного полотна, при помощи кондуктора проделываем по три отверстия на краях профиля.
При помощи саморезов 20–35 мм закрепляем два кронштейна.

Устанавливаем нижние ролики S1406 и фиксируем их регулировочным винтом.
Устанавливаем верхние ролики S1406 и фиксируем их саморезами 8–10 мм.

Как собрать и установить двери шкафа купе самостоятельно?

Появление совершенных раздвижных систем вызвало бум на рынке мебели. Удобные шкафы купе пользуются большим спросом. Простота конструкции и фасады шифоньеров с красивыми полотнами подвигли домашних мастеров к самостоятельному изготовлению откатных конструкций. С небольшим опытом в сборке мебели вы сможете сами установить раздвижные двери в шкаф купе.

Из чего состоят двери для шкафа купе

Раздвижная система обычно состоит из таких комплектующих:

дверная рама (боковые стойки + горизонтальные планки);
наполнение – дверное полотно;
нижние и верхние ролики;
буферная лента;
направляющие дорожки.

Для последующего понимания терминов и всего процесса сборки, в таблице вы найдете подробное описание каждого компонента.

Наполнение дверного полотна

Для украшения зеркал применяют три технологии декорирования:

нанесение рисунков и узоров пескоструйной обработкой;
орнаментальная окраска;
полноцветная фотопечать.

Нижние и верхние ролики

Как собрать двери шкафа купе?

Перед сборкой выполните подготовительные мероприятия:

составление чертежей;
расчёт размеров и количества деталей;
закупка комплектующих.

Чертежи

Учитывая размеры дверного проёма (расстояние между боковыми стенками, дном и потолком шкафа) составьте схему расположения будущих дверей, их количество и габариты

Мнение эксперта
Александр Диденко
Сборщик мебели в компании Мабакс

Швейцарская фирма «Икеа» продаёт двери для шкафов-купе отдельно. Вы можете не заниматься изготовлением, а купить уже готовый комплект. Сделайте обмеры шифоньера в магазине, или посмотрите габариты в каталоге на сайте продавца. Лучше озаботиться проектированием шкафа с учётом готовых дверей, чтобы впоследствии не подгонять их под ваш шифоньер.

Расчёт

Базовые данные – высота и ширина проёма корпуса шкафа купе. Сделайте окончательные замеры проёма после установки корпуса шкафа в проектное положение. Расстояние между боковинами имеет значение для определения количества дверей. Общепринятое количество полотен бывает от 2-х до 3-х штук.

Стандарты и рекомендуемые размеры дверей для шкафов-купе

Правильно сделать расчёт дверей шкафа купе поможет наше руководство с калькулятором.

Закупка комплектующих

После того, как произведён расчёт дверей, составьте список потребности материалов и фурнитуры. В перечень включите:

Обзор Шкаф-купе двухдверный с зеркалом Экспресс Хит Экспенс дуо 2 E-1 Распаковка Сборка

Количество вертикальных стоек, верхних, нижних и средних профилей, их длину.
Материал, размеры и площадь фрагментов наполнения.
Количество и размеры саморезов и установочных винтов.
Длину буферной ленты.
Количество верхних и нижних роликов.
Толщину и длину уплотнительного шнура.

Для увеличения схемы нажмите на картинку
Мнение эксперта
Александр Диденко
Сборщик мебели в компании Мабакс

Готовые комплекты раздвижных систем также продают фирмы «Аристо» и «Версаль». Вы легко соберёте комплектующие, получив конструкцию с высоким качеством деталей и хорошей плавностью хода. Эти системы ничем не уступают дорогим комплектам других фирм. Двери выдерживают без поломок до 100 000 циклов закрывания-открывания.

Минимальный срок безаварийной службы составляет 30 лет.

Пошаговая инструкция сборки дверей для шкафа купе

Монтаж в шкаф начинайте с установки нижних роликов в пазы направляющей дорожки. Поджимая подпружиненные нижние опоры, вставьте верхние ролики в направляющую рейку.

Альтернативный способ сборки двери с зеркалом высотой 3 метра смотрите на видео.

Другие способы монтажа дверей шкафа купе

Помимо раздвижных систем существуют иные конструкции дверей, как в новых шкафах, так и в шифоньерах старого образца. К ним относятся подвесные дверные полотна и складные двери (гармошки).

Подвесные двери

Система навесных дверных полотен состоит из особой конструкции направляющего рельса и роликов.

Вверху проёма шифоньера закрепите металлическую балку с продольным пазом.
Сверху к двери привинтите опорные роликовые узлы.
Колёсики заведите в рельс. Двери смогут перемещаться вправо, влево или в обе стороны.
Для того чтобы повесить двери ровно, рельсовую направляющую обязательно выставите по уровню. В противном случае может возникать самопроизвольное движение двери в сторону уклона опорной балки.

Подвесные двери в отличие от двух опорных раздвижных систем имеют один недостаток. Свободное провисание нижней части дверного полотна может вызывать колебание двери относительно вертикали, что нередко становится причиной проникновения пыли внутрь закрытого шкафа.

Складные двери

Вы можете установить в купе складные двери (гармошку). Они состоят из нескольких сегментов, соединённых между собой мебельными или рояльными петлями. Петли дают возможность плотно сложить дверцы и тем обеспечить доступ одновременно ко всему содержимому шкафа купе.

Раскладные двери Командор

Дверные полотна передвигают при помощи роликов в пазах верхних и нижних направляющих планок. Сложение сегментов напоминает движение мехов гармони. Их сдвигают наружу и поэтому они не уменьшают объём полезного пространства шкафа.

Заключение

Основной акцент статьи сделан в пользу монтажа современных раздвижных систем, которые применяют не только лишь в мебели, но используют также для установки межкомнатных дверей. При желании вы можете самостоятельно собрать и установить раздвижные системы в своём шкафу купе. На нашем сайте, следуя ссылкам, вы получите полную информацию как полностью собрать шкаф купе своими руками.

Как самому правильно собрать шкаф-купе?

Шкафы-купе пользуются большой популярностью благодаря своей конструкции и эффектному внешнему облику. Монтаж довольно трудоемкий и требует определенных навыков. Существует много частных случаев, не подпадающих под стандарты, поэтому я расскажу о том, как собрать классический корпусной шкаф-купе с комбинированной системой раздвижных дверей. Если у вас необычная модель, следуйте рекомендациям завода-изготовителя.

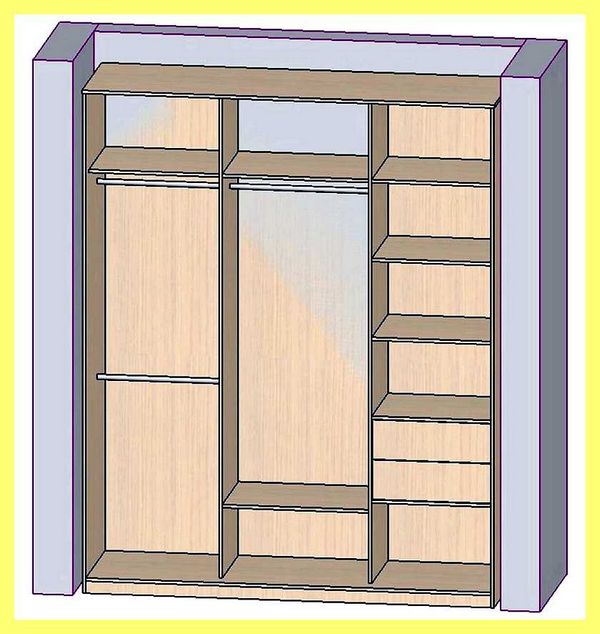

Детали, из которых состоит шкаф купе

Сборка корпусного шкафа-купе выполняется в следующем порядке:

Распаковываем и сортируем детали.
Устанавливаем основание.
Поверх него собираем каркас.
Одновременно монтируем внутренние перегородки.
Крепим к ним не съёмные полки.
Фиксируем заднюю стенку.
Ставим съёмные полки.
Устанавливаем направляющие для дверей.
Монтируем штанги и фурнитуру (пантографы, корзины, брючницы, галстучницы и т.п.);
Устанавливаем и регулируем раздвижные двери.

Во избежание путаницы и лишних трудозатрат рекомендую выполнять монтаж в указанной последовательности. Но до сборки прочитайте руководство от производителя.

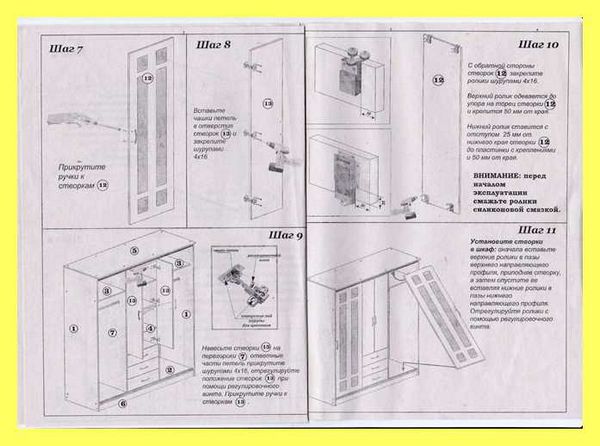

Стандартный порядок сборки

Что делать если нет инструкции?

В серийных изделиях, которые приобретаются, например, через розничную сеть магазинов, обязательно присутствует инструкция по сборке. Если же шкаф сделан на заказ, то бумажная документация обычно не прилагается, и придется обходиться собственными силами, либо прибегнуть к услугам профессиональных сборщиков мебели.

Мнение эксперта
Александр Диденко
Сборщик мебели в компании Мабакс

Собрать громоздкую конструкцию одному человеку довольно сложно – пригласите помощника. Он потребуется при монтаже каркаса и внутренних перегородок, особенно если вы купили широкую модель с четырьмя створками.

Для сборки обычного шкафа-купе нужны следующие инструменты:

шуруповёрт, аккумуляторная или простая крестовая отвёртка PH2;
молоток (используется для забивания гвоздей в заднюю стенку);
шестигранник 5 мм под конфирмат или аналогичная насадка на шуруповерт;
угловая линейка (чтобы детали были перпендикулярны);
рулетка для проверки диагоналей;
строительный уровень.

В комплекте к серийной модели идет набор соответствующей фурнитуры, а детали уже просверлены в нужных местах – остается лишь собрать. Заказные шкафы, особенно изготовленные «гаражниками», зачастую приходят без сверловки, что значительно усложняет процесс. В данном случае, до того как приступать к сборке, нужно разметить и засверлить детали, предварительно подготовив крепёж, который будет использоваться.

Читайте также: Как собрать шкаф из мебельного щита своими руками?

Мы покажем процесс сборки на примере простого двухстворчатого шкафа-купе без задней стенки в детскую комнату.

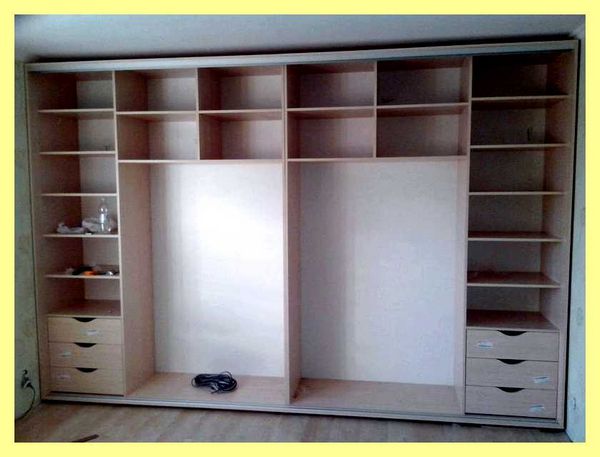

Будем собирать узкий шкаф-купе для детской комнаты

Сортировка деталей

Для того чтобы упорядочить процесс сборки, на начальном этапе желательно рассортировать детали в соответствии с инструкцией. Отдельно разложите составляющие каркаса шкафа: днище, крышу и боковые стенки. Во вторую стопку уложите внутренние перегородки, а полки оставьте в стороне.

Иногда, для облегчения процесса сборки, особенно если шкаф слишком высокий или длинный, проектировщики разбивают его на несколько отдельных модулей, например, корпус и антресоль, или несколько секций, которые впоследствии скручиваются между собой. В данном случае сортируйте детали помодульно, опять-таки в соответствии с инструкцией.

Сборка основания

Начинают процесс монтажа с днища шкафа. В подавляющем большинстве случаев шкафы-купе устанавливаются на регулируемые опоры, чтобы по мере надобности имелась возможность откорректировать неровности пола. Обычно, используют пластиковые ножки, которые затем закрывают цоколем.

Пример основания с пластиковыми ножками

Если сверловка на деталях отсутствует (а именно метки под опоры), то с внешней стороны днище шкафа сделайте разметку под установку ножек и цоколя. Опоры прикрутите к поверхности дна при помощи шурупов 3,5*15. Затем закрепите цоколь – либо при помощи пластиковых клипс, идущих в комплекте с опорами, либо прикрутите к днищу монтажными уголками. В первом случае плинтус получается съемным, во 2-м – жестко закрепленным.

Сборка шкафа купе от фабрики ДОМ

Сборка каркаса

До того как приступать к сборке каркаса, отрегулируйте днище шкафа при помощи строительного уровня. Если высота потолков впоследствии позволяет поднять шкаф, корпус собирайте на полу, лёжа. При маленьком зазоре между шкафом и потолком придется делать это в вертикальном положении, что менее удобно.

Примерно можно ориентироваться на следующий показатель – если высота потолков больше диагонали боковины шкафа, то корпус можно собирать на полу. При всем этом дополнительно следует учитывать высоту опор.

Сборку шкафа начинаем с правой стенки. Затем переходим к левой.

Монтаж боковых стенок и верхней крышки

Боковины к дну и крыше прикрепите при помощи конфирматов или эксцентриковых стяжек, зависимо от сделанных сверлений. В случае, когда крепежные отверстия отсутствуют, допустимо собирать корпус на монтажные уголки – это позволяет обойтись без дополнительной разметки и сверления.

Читайте также: Как покрасить шкаф из ДСП и МДФ в белый цвет своими руками: пошаговое руководство
Мнение эксперта
Александр Диденко
Сборщик мебели в компании Мабакс

Не следует сразу максимально затягивать крепежные элементы, поскольку в дальнейшем еще предстоит установка вертикальных перегородок и полок. Направьте внимание на способ монтажа верхней крышки. Она может крепиться сверху: в данном случае, при недостаточном расстоянии до потолка вы не сможете закрутить болты.

При установке верхней крышки в нашем случае потребовалась помощь второго человека. Иначе боковые стенки рисковали сложиться.

Установка внутренних перегородок

После сборки внешнего корпуса приступайте к монтажу внутренних перегородок. Разместите их в предварительно намеченных местах и зафиксируйте при помощи конфирматов, эксцентриков, монтажных уголков или деревянных шкантов (чёпиков). Затем плотно затяните крепеж внешнего корпуса, после этого, в принципе, частично собранный шкаф уже можно ставить в вертикальное положение.

В некоторых моделях сборка перегородок и каркаса происходит одновременно.

Крепление полок

Существует два вида полок – съемные и жестко закрепленные. В первом случае полка устанавливается на полкодержатели, а её ширина должна быть на пару миллиметров меньше внутреннего габарита секции. При втором варианте ширина соответствует размеру секции, а сама полка жестко закрепляется при помощи конфирматов, эксцентриков или уголков.

В нашей модели двухстворчатого шкафа полки крепятся на уголки с одной стороны и на шурупы с другой.

В каждой секции шкафа желательно предусмотреть хотя бы по одной зафиксированной полке, чтобы придать конструкции дополнительную жесткость. Монтировать их нужно одновременно с внутренними перегородками или сразу после них.

Крепление задней части

Заднюю стенку шкафов обычно изготавливают из ЛДВП толщиной 3-4 мм. Крепится она при помощи мебельных гвоздей, специальных фирменных приспособлений либо шурупов 4*16 и подкладочных уголков или шайб соответствующего диаметра. Второй и третий варианты предпочтительнее, поскольку накрепко фиксируют заднюю стенку, в отличие от мебельных гвоздей. Длина шага между креплениями 150-180 мм.

Задняя стенка есть не во всех моделях шкафов. В нашем случае она отсутствует и мы просто ставим шкаф вплотную к стене

Прикручивайте ЛДВП по всему периметру внешнего корпуса шкафа, к внутренним перегородкам и жестко зафиксированным полкам. Закрепить заднюю стенку можно и на более раннем этапе, сразу после установки внутренних перегородок, пока корпус еще лежит на полу. Лицевая декоративная сторона должна смотреть внутрь.

Читайте также: Изготовление прямого и углового буфета из дерева своими руками: пошаговая инструкция
Мнение эксперта
Александр Диденко
Сборщик мебели в компании Мабакс

Убедитесь, что диагонали шкафа равны между собой. Допустимое отклонение составляет 5 мм на 1 м. По мере надобности сдвигайте стороны. После закручивания задней стенки выровнять шкаф будет невозможно.

Установка направляющих

Размер полозьев (или рельс) должен соответствовать внутренней ширине шкафа. Фиксируются они шурупами 3,5*15 с потайной головкой. Длина шага 300мм.

Верхняя направляющая устанавливается заподлицо с крышей. Предварительно сверлом в ней проделывают отверстия для шурупов, если их не просверлили на заводе.

Монтаж нижней направляющей несколько сложнее, поскольку она устанавливается не заподлицо, а на расстоянии примерно 20 мм от края днища. Для того чтобы определить точное положение нижней направляющей, возьмите одну из дверей и заведите её в верхнюю рельсу. Затем приподнимите колесики и заведите дверь в нижнюю направляющую. После чего при помощи уровня выставите дверь строго вертикально, сдвигая по мере надобности нижнюю направляющую в ту или иную сторону.

Перед этим этапом шкаф уже должен быть выставлен по уровню.

До того как прикручивать нижнюю направляющую, установите фиксаторы (стопоры).

В подвесных системах применяется резиновый стопор

Монтаж штанги и фурнитуры

На предпоследнем этапе собранный корпус шкафа оснащается дополнительной фурнитурой и аксессуарами. Зависимо от конструкции это могут быть:

штанги;
пантографы;
тромбоны;
корзины;
брючницы;
галстучницы и т.п.

Штанги, на которые будет вешаться одежда, обычно размещают по центру боковых стенок или внутренних перегородок, на расстоянии 120—150мм от нижней плоскости крыши шкафа или верхней полки. Крепления, в которые вставляется штанга, прикручиваются шурупами 3,5*15мм. При всем этом ее размер должен быть на несколько миллиметров меньше внутреннего габарита секции (зависимо от толщины самого крепления).

Прочая фурнитура и аксессуары монтируются в соответствии с инструкциями, идущими в комплекте к ним.

Установка и регулировка дверей

Сначала установите внутреннюю дверь. Для этого заведите верхний край двери в заднюю канавку верхней рельсы, выжмите колесики и вставьте нижний край двери в заднюю канавку нижней направляющей. Таким же способом установите наружную дверь, но уже в передние канавки обеих направляющих. То же самое сделайте для всех остальных створок, если шкаф большой.

Для обеспечения полного прилегания к боковым стенкам, нижние колеса оснащены регулировочным винтом.

Если требуется опустить угол двери, регулировочный винт соответствующего колеса подкрутите против часовой стрелки, если поднять – по часовой. Для этой цели используйте шестигранник 4 мм.

После завершения процедуры, когда доступ к регулировочным винтам больше не требуется, на вертикальный торец наклейте буферную ленту. Она амортизирует удары двери о боковину шкафа и служит дополнительной защитой от пыли.

В последнюю очередь с профиля дверей удалите защитную пленку. На этом процесс сборки закончен и шкаф-купе готов к эксплуатации.
