Широкополосная тв антенна

Антенна Bowtie Бабочка, простая широкополосная антенна для ТВ, цифрового, WiFi и радио своими руками

Нужно объяснить последующее. Для всех узнаваемых роутеров и модемов производители советуют использовать кабель 50 Ом, потому их пичкают надлежащими разъемами. При подключении кабеля с другим волновым сопротивлением возникают маленькие отражения, варьирующиеся от свойства примененных переходников/разъемов. Если у вас очень слабенький сигнал и вы дорожите каждым децибелом, либо длина фидера маленькая (до 5 метров) то лучше избрать кабель, рекомендованный производителем – 50 Ом.

Применение широкополосных, узкополосных и всенаправленных антенн

Вопрос о выборе полосы частот антенны нередко появляется в разных темах форума. Юзеры часто почему-либо, невзирая на советы, данные тут, предпочитают широкополосные антенны, как следует, вопрос, что именуется, «созрел».

В статье приводятся ответ на вопрос, вынесенный в заголовок, рассматриваются плюсы и недочеты узкополосных и широкополосных антенн, рассматриваются случаи, когда целенаправлено сделать выбор в пользу той либо другой антенны. Рассматривается также применение всенаправленных антенн. Приводятся примеры с форума и обосновываются предложенные решения.

Узкополосные антенны

Если вы точно понимаете частоту сигнала, который собираетесь использовать для подключения к вебу, то целенаправлено использовать узкополосную антенну, которая создана для этого спектра частот. Под словами «точно знаете» я имею в виду последующее – вы измерили эту частоту методами, которые описаны в статье «Чем провести измерения», не положились на слова мальчиков-девочек из техподдержки избранного вами оператора, т.е. использовали конкретные данные. Это немаловажное замечание часто игнорируется юзерами, т.к.,не проверив слова техподдержки беспристрастными измерениями, они совершают ошибку, покупая узкополосную антенну неподходящего спектра. В итоге веба они не получают и задают вопросы на форуме типа – «почему у меня при подключении вашей антенны сигнал пропадает».

Плюсы узкополосных антенн
  1. Антенна работает в узеньком спектре частот, т.е. ловит только тот сигнал, который для вас нужен, отсеивая, фильтруя посторонние сигналы. Это позволяет приметно ограничить уровень шума., т.е. прирастить уровень полезного сигнала ( RSRP ), его качество ( RSRQ ) и соотношение сигнал/шум ( SINR ).
  2. Может быть избрать антенну с высочайшим коэффициентом усиления – до 20 dBi (для спектра LTE 2600) и даже выше.
  3. Наращивает стабильность сигнала, т.к. на модем поступает сигнал неплохого свойства с наименьшими помехами.
Недочеты узкополосных антенн
  1. Требуется проводить дополнительные исследования сигнала – определять частоту, на которой раздает веб избранный оператор.

В интернет-магазине Антэкс и в магазинах-партнеров представлен широкий набор узкополосных антенн, которые способны удовлетворить фактически любые потребности юзеров.

Области внедрения

Узкополосные антенны целенаправлено использовать в последующих случаях.

  1. Когда точно известна частота интернет-сигнала.
  2. Когда вы подразумевает воспользоваться услугами избранного оператора неопределенно длительно.
  3. Когда требуется отфильтровать посторонние сигналы других частот, очень мешающих приему полезного сигнала. Такая ситуация вероятна в местах с насыщенным радиоэфиром, к примеру, поблизости аэропортов или военных объектов, мощных теле и радиостанций, сортировочных железнодорожных узлов, крупных вокзалов и т.п.

Примеров применения узкополосных антенн множество. Большинство тем форума посвящено выбору антенны для заданного диапазона. По этой причине здесь не приводится примеров применения узкополосных антенн.

Широкополосные антенны

Такие антенны целесообразно применять, когда вы заранее не знаете частоту интернет-сигнала или, когда вам приходится регулярно менять оператора, т.е. работать с несколькими сим-картами попеременно. Например, вы на какое-то время приезжаете в незнакомый город, или у вас ограниченный интернет-лимит, который закончился, а на другой симке еще остался неиспользованный ресурс. Возможно, вы просто не можете измерить частоту (отсутствует оборудование) или не умеете или нет времени на это. Причин может быть множество.

Достоинства широкополосных антенн
  1. Не надо проводить измерения частоты сигнала. Установил антенну, направил ее в нужную сторону и работай, если радиоэфир не содержит существенных помех.
  2. Возможность применения таких антенн в незнакомых местах, в местах временного пребывания (например, на рыбалке, когда «не клюет»), на движущихся объектах (на автомобиле или яхте) и т.п.
  3. Простая замена интернет-оператора – замена сим-карты не требует перенастройки антенны и другого оборудования.
Недостатки широкополосных антенн
  1. Повышенный уровень шума на клеммах модема, создаваемый сигналами с частотой отличной от несущей выбранного оператора. Как следствие, более низкие значения RSRP , RSRQ и SINR по сравнению с узкополосными антеннами с таким же коэффициентом усиления.
  2. Существенно нестабильная работа приемного интернет-оборудования в местах с насыщенным радиоэфиром, например, вблизи аэропортов.
  3. Ограничение коэффициента усиления антенны – для диапазона 800-900 МГц КУ достигает 8-9 dBi , для диапазона 2600 МГц – 14-15 dBi .
  4. Существенная неравномерность КУ в диапазоне принимаемых частот.
Области применения

Широкополосные антенны целесообразно применять в следующих случаях.

  1. Когда заранее неизвестна или не измерена частота интернет-сигнала.
  2. Когда планируется работа с несколькими провайдерами, несущие у каких разные.
  3. Когда приемное устройство находится в незнакомой местности.
  4. При поездках по стране на автомобиле, в карете, на яхте или другом средстве передвижения.
  5. При приеме сигналов стандарта LTE — A , когда интернет-сигнал раздается провайдером на нескольких частотных каналах одновременно.

Широкополосные антенны не рекомендуется применять в случаях.

  1. Вблизи мест с насыщенным радиоэфиром, например, вблизи аэропортов и крупных городов.
  2. Когда требуется повышенный коэффициент усиления антенны, например, при большом удалении от БС.
  3. При неблагоприятном рельефе местности, когда антенна принимает в главном отраженный сигнал с неопределенной поляризацией.
Пример неправильного применения широкополосной антенны

Пользователь systematicat из Краснодара имеет дачу близ Анапы, координаты 45.0138, 37.3486. Поблизости (примерно в 1 км от дачи) находится аэропорт, где расположена вышка Йоты. Пользователь пользуется оператором Йота и применяет антенну NITSA -5 FMIMO 2 x 2 и модем LU 150. Без антенны сигнала нет совсем.

При подключении антенны сигнал имеет следующие параметры: SINR 10dB, RSRP -75dBm. Значение RSSI , измеренное другим роутером, >=-51 dBm (пользователь приводит значение -40). Кроме того, имеются проблемы с подключением к сети – подключается только через несколько десятков безуспешных попыток.

Анализ ситуации показывает, что проблема в антенне – широкополосность засоряет сигнал посторонними шумами, характерными для аэропорта (радиолокаторы, обеспечивающие диспетчеризацию полетов, радиоустройства, задающие глиссаду для посадки самолетов и т.п.). Основная функция БС, расположенной на территории аэропорта – это обеспечение пассажиров и персонала голосовой связью, т.е. GSM . Частоты, созданные для интернета (Йота работает в диапазоне Band 7, т.е. 2600 МГц), перекрываются другими устройствами.

Пользователю рекомендовано заменить антенну на узкополосную для диапазона 2600 МГц и, по возможности, заменить модем на модем с интерфейсом HiLink для удобства настройки.

Пользователь заменил только модем и получил следующие результаты: RSSI >=-51, RSRP =-74, RSRQ =-17, SINR =-8. Видим, что при оглушительном сигнале, полезный сигнал слаб, его качество очень плохое, уровень шума превышает полезный сигнал в пару раз. Отсюда проблемы – нестабильная скорость (от 2 до 18 Мбит/с) и существенное влияние на нее погоды.

Рекомендация – сменить антенну на узкополосную и/или сменить направление на БС с заменой оператора.

Всенаправленные антенны

Антенны с круговой диаграммой направленности или всенаправленные антенны целесообразно применять, когда направление на БС неизвестно или, когда оно постоянно меняется, например, на движущихся объектах. Такие антенны бывают как узкополосные (например, АХ-2508 R ), так и широкополосные (например, Magnita -1). Особенностью данных антенн является невысокий коэффициент усиления, поэтому их целесообразно применять недалеко от БС.

Примеры применения всенаправленных антенн приведены ниже.

Интернет на рыбалке

Пользователь jalex пишет:

Часто в теплое время езжу на рыбалку на берег прудов или рек (в главном прудов) минимум на 2 суток.В главном это Нижегородская и смежные области. Интересует интернет 3g, т.к. 4g у нас исключительно в городах. Хотелось бы какую нить антенну которую можно было бы быстренько поставить (собрать) для 3g интернета.

Часто на берегу даже 2g не ловит, т.к. пруды в главном все в низинах. Есть ли смысл в антенне? Какая лучше подойдет? на какую высоту ее нужно поднимать и т.д. У меня есть в наличии мобильный роутер (разлоченный) Мегафон МR150-2 (он же ZTE MF910) — у него 3g/4g, 2 разьема, есть встроенный аккум и вайфай.Из операторов сейчас использую Билайн.

Видимо с рыбалкой у пользователя не очень, не клюет, и свободного времени появляется много. За пару дней, если не заниматься всякими глупостями типа ловли рыбы, можно вполне написать хорошую статью по результатам, хранящимися в облаке, или стихи сочинить, или что-то в блог написать.

Рекомендация такая – собрать легкую конструкцию, состоящую из всенаправленной антенны 3 G и мобильного роутера, соединенными небольшим отрезком кабеля. Антенна легко помещается в чехол с удочками, устанавливается практически в любом месте – на ветке дерева, например, а предварительно заряженный роутер вполне может в автономном режиме обеспечить WiFi покрытие на небольшой поляне.

Антенна для яхты

Пользователь Axl обратился с вопросом:

Диполь Надененко, решетчатый диполь. Широкополосная антенна для цифрового тв своими руками

Есть парусная яхта, мачта высотой 14 м, в районе высоты 10 м есть возможность установить на нее антенну (1-2 шт).Место предполагаемого базирования яхты — координаты 56.099553, 37.700645. Судя по картам покрытия, там идеальнее всего работает Мегафон 3G.Вопрос — какой комплект оборудования купить, чтобы на яхте можно было пользоваться интернетом? Направленная антенна не подходит, ибо яхта может перемещаться.

Яхта ходит по водохранилищам канала им. Москвы, где вышки 3 G и 4 G практически везде на расстоянии менее 2-3 км от маршрута яхты. Пользователю было рекомендованы две широкополосных всенаправленных антенны на выбор — автомобильная или универсальная.

Заключение

Задача выбора между широкополосными и узкополосными антеннами довольно проста, если хорошо понимать ситуацию, в какой осуществляется подключение к мобильному интернету. Главное – учесть основные условия приема сигнала и разобраться в ситуации. Надеюсь, данная небольшая статья поможет пользователям принять правильное решение и не делать ошибок при выборе.

С уважением, ваш dmitryvv

Самостоятельное изготовление DVB-T2-антенны для цифрового ТВ

Надежная антенна и качественный сигнал – что еще нужно телезрителю для просмотра любимых каналов? Но если с качеством телесигнала, обычно, самому ничего нельзя сделать, то решить проблемы с приемом можно при помощи самодельной антенны для цифрового эфирного ТВ. Если использовать прямые руки и точно следовать этой инструкции, результат возможно окажется даже лучше, чем у фабричных устройств.

Варианты самоделок для приема DVB-T2

Сначала определимся, что конкретно мы ловим.

В России после введения федерального цифрового вещания по всей территории (кроме некоторых районов, где оказалось дешевле всем жителям дать бесплатно пользоваться спутниковым вещанием) должны приниматься два мультиплекса – набора из 20 каналов, входящих в государственный пакет. Доступ к ним бесплатен, они передаются хоть и в цифровом виде, но открыто на дециметровом диапазоне.

Следовательно, требуется собрать телеантенну, рассчитанную на прием диапазона ДМВ.
Мнение эксперта
Виталий Садовников
Специалист по подключению и настройке цифрового телевидения

Из физики известно, что размер вибраторов для эффективного приема должен быть сопоставим с самой длиной волны, ее половиной либо четвертью. Диапазон ДМВ означает, что радиоволны будут иметь длину менее метра (например, для распространенного диапазона передачи 650 МГц это значение будет 0,46 м). Получается, что размах элементов должен быть равен данной величине либо ее половине. Из этого надо исходить при самостоятельном изготовлении антенны для цифрового ТВ.

Самодельная антенна — это сложно?
Трудно! Легко!

Вариантов конструкций, подходящих для приема телевизионного сигнала стандарта DVB-T2, множество: ДМВ-диапазон и условия его приема досконально исследованы поколениями ученых-физиков и радиолюбителей.

Перед вами сравнительная таблица характеристик наиболее простых и эффективных самоделок, используемых для приема цифрового телевидения:

Тип антенны Коэффициент усиления, дБ Макс. дальность приема без усилителя, км Макс. дальность приема с усилителем, км Принимаемый диапазон, МГц
Петля из кабеля 0–3 15 15 440–800
Из пивных банок 3–5 15 40 470–622
Бабочка 5–11 20 70 Любой (по расчету)
Тройной квадрат 9 15 60 Любой (по расчету)
Антенна Харченко 5–6 10 50 Любой (по расчету)
Логопериодическая 8–12 30 100 Любой (по расчету)

Разумеется, это далеко не полный перечень того, что можно сделать своими руками. Однако схемы таких конструкций, как антенны Ковачева, Туркина и «волновой канал» , имеют существенные недостатки:

  • слишком сложны , при всем этом эффективность не настолько выше, чтобы неподготовленному человеку имело смысл пробовать их изготовить;
  • дальнобойные, но узкополосные. Например, если оба мультиплекса разнесены на 6 и поболее каналов (что регулярно встречается у ретрансляторов в сельской местности), придется делать и настраивать две антенны конструкции Туркина, для каждого мультиплекса свою, а затем подбирать согласующий трансформатор и выравнивать (в идеале – до миллиметра) длину кабелей.

Далее рассмотрим каждый вариант отдельно, выделим основные плюсы и минусы.

Петля из антенного кабеля

Простейшей из самодельных телеантенн является петлевая. Для ее изготовления не надо ничего, кроме самого кабеля (желательно с медным сердечником), ножа, плоскогубцев и F-штекера, который нужен, чтобы подключиться к телевизору.

По ссылке находится инструкция с пошаговым описанием процесса изготовления антенны из телевизионного кабеля.

Если же вкратце, то она делается так:

  1. Возьмите отрезок коаксиального кабеля (идеальнее всего имеющего медный центральный провод) длиной около полутора метров.
  2. На одном его конце снимается изоляция с центральной жилы и экрана.
  3. Через 22 см обнажается центральная жила.
  4. Еще через 22 см снимается изоляция с экрана.
  5. В последнем разрезе центральная жила и обнаженная оплетка обматываются вокруг экранирующей оболочки так, чтобы сформировалось кольцо.
  6. На другой конец кабеля надевается штекер .
  • Простота изготовления. Зная, где надрезать и что замыкать, изготовить ее можно за 5 минут.
  • Годится в качестве комнатной в условиях мощного сигнала, но менее. Подключать усилитель к ней бессмысленно, хотя некоторые и пытаются (а именно, производители фабричных кольцевых рамочных телеантенн, построенных на этом же принципе).

Петлю можно усовершенствовать, использовав вместо кольца спираль из кабеля заранее рассчитанного радиуса, улучшив качество сборки (заодно и уменьшив потери), рассчитав согласование. Однако единственным преимуществом этого типа будет то, что оно самое примитивное. Проще только ловить на зачищенный коаксиальный кабель или кусок проволоки, вставленный в центральное гнездо антенного штекера на телевизоре.

Из пивных банок

Чуть сложнее антенна, собранная из пустых банок из-под пива или других напитков. Она достаточно эффективна (алюминий, из которого они изготавливаются, – отличный проводник), но требует тщательно вымерять расстояние между баночными вибраторами, также соединять их в правильной последовательности.

Чтобы сделать такое устройство в комнатном или наружном варианте, действуйте в соответствии с инструкцией по изготовлению антенны из пивных банок.

В общих чертах процесс этот выглядит так:

  1. Берется четное количество банок (минимум две, максимум – насколько хватит желания; чем больше, тем мощнее).
  2. В банках при помощи дрели сверлятся отверстия для пропуска проволоки (лучше – медной или алюминиевой), которая будет соединять их между собой. Можно и не сверлить, воспользовавшись саморезами, которые будут крепить вибраторы на деревянном или пластиковом кронштейне (например, популярен вариант, когда банки крепятся на деревянной или пластиковой вешалке). В таком случае проводник можно зажать саморезом, который выступит в роли контакта.
  3. Банки подключаются по строгой схеме.
  4. В месте соединения двух концов проволоки подключается кабель (например, при помощи штатного крепежного устройства от старой антенны, пайки и пр.).
  • Простота сборки. Все материалы можно найти буквально под ногами, кроме коаксиального кабеля и крепежа.
  • Эффективность. Если позволит рельеф местности, с нее можно ловить телесигнал с расстояния до 50 км.
  • Чтобы полностью использовать мощность приемного устройства, нужен довольно точный расчет размеров вибраторов. Впрочем, это беда всех самоделок.
  • Большая парусность в уличном варианте. Пустые и легкие вибраторы будут под действием ветра поворачиваться, если их качественно не закрепить.

Антенны и дураки. Основы антенных устройств

«Бабочка»

«Бабочкой» называют относительно простую, но эффективную коротковолновую антенну для приема цифрового телевидения за ее специфическую форму: проводники-вибраторы отходят от крепежной оси веером, точно крылья реального насекомого.

Для изготовления потребуется :

  • тонкая дощечка или фанера размером примерно 550 на 70 мм и толщиной около 5 мм;
  • около 4 м медного или, что хуже, алюминиевого провода сечением в 4–6 мм;
  • саморезы;
  • отвертка или шуруповерт;
  • нож для зачистки;
  • паяльник с припоем и флюс-пастой;
  • линейка для разметки;
  • кусачки или плоскогубцы;
  • карандаш для разметки дощечки;
  • штекер на 75 Ом;
  • F-разъемы для подключения.

Изготовление выглядит так :

  1. Рассчитываются размеры вибраторов и расстояние между ними. В среднем можно считать длиной 37,5 см.
  2. Нарезаются провода в соответствии с рассчитанными размерами. Потребуется восемь проводников.
  3. Середина каждого проводника зачищается на 2 см.
  4. Каждый провод сгибается дугой так, чтобы между концами было более 7,5 мм. Вместо двух проводов можно использовать лист металла, вырезанный в форме треугольника, тогда эта антенна будет ближе к конструкции, запатентованной в 1938 году под именем Butterfly dipole.
  5. Отрезаются два провода длиной около 43 см. Они зачищаются в тех местах, где будут крепиться к доске.
  6. Все проволоки соединяются между собой по схеме подключений.
  7. Выходы антенны впаиваются в штекер.
  8. К штекеру подключается провод-переходник на 75 Ом.
  9. К переходнику подключается кабель.
  10. Антенна настраивается на прием и крепится в подходящем положении.
  • простота в изготовлении;
  • эффективность.
  • сравнительно невысокий коэффициент усиления.

Тройной квадрат

Тройной квадрат, он же антенна Сотникова (нестандартным радиоприборам принято давать название по имени изобретателя или популяризатора), состоит из трех квадратных рамок переменного периметра:

  • директора;
  • вибратора – именно с него снимается принятый сигнал;
  • рефлектора.

Эта антенна – развитие принципов, заложенных в конструкции волнового канала, однако она гораздо проще в изготовлении. Внешне выглядит как три постепенно уменьшающихся в размерах квадрата, закрепленных на общих поперечинах так, чтобы их ось смотрела в направлении источника сигнала.

По ссылке вы найдете подробную инструкцию по расчету и изготовлению антенны «тройной квадрат».

Если коротко, то собирается она из стальной или медной проволоки следующим образом:

  1. Выгибаются три основных квадрата и перемычки между ними. По мере надобности можно сразу выгнуть весь зигзаг в сборе по прилагаемому чертежу.
  2. Стыки спаиваются между собой.
  3. В расщеп вибратора (там, где проволока соединяется концами) впаивается зачищенный конец коаксиального кабеля на 75 Ом.
  • Высокая чувствительность. Это неплохое устройство дальнего действия для приема слабого сигнала с большого расстояния.
  • Технологичность. Если изгибать ее из единого куска проволоки, то пайка понадобится лишь для подсоединения кабеля и стыков.
  • Есть возможность подключения усилителя, превращающего конструкцию в активную антенну, идеальную для дачи или загородного дома.
  • Не самая удачная диаграмма направленности. Даже небольшой изгиб проволоки приводит к тому, что начинаются потери в мощности принятого сигнала.
  • Крайняя узконаправленность. Тройной квадрат охватывает менее 10 каналов по старой разметке, поэтому при сильном расхождении мультиплексов по частоте придется либо делать две антенны (и решать проблемы согласования), либо жертвовать чувствительностью.
  • Чтобы получить все плюсы от дальнобойности этой антенны, нужен точный расчет (в идеале – до миллиметра).

Антенна Харченко

Антенна Харченко (она же «биквадрат» или «Z-антенна») – простой, но технологичный приемник радиоволн, популярный в свое время не только лишь у любителей-коротковолновиков, да и у обычных пользователей, которые смотрели аналоговое телевидение в метровом диапазоне. Дело в том, что эта конструкция одинаково эффективно принимает как ДМВ, так и МВ, если изготовлена в соответствующих размерах.

Для точного расчета и самостоятельной сборки рекомендуем статью с инструкцией по изготовлению антенны Харченко.

Внешне похожа на два квадрата (отсюда ее второе название – «биквадрат»), состыкованных между собой разомкнутыми углами. Поскольку прием осуществляется соединенными воедино вибраторами (у каких реально работает лишь каждая четверть), эта же конструкция часто в популярной литературе именуется Z-антенной.

Изготавливается она так:

  1. По заранее рассчитанному контуру изгибается толстая стальная, алюминиевая или медная проволока.
  2. Готовая конструкция крепится на каркас. Простейший его вариант – это длинная деревянная планка и две короткие поперечины (по длине диагоналей обоих квадратов).
  3. Подключается антенный кабель. Он монтируется в центре, где стыкуются концы Z-образных вибраторов, а затем аккуратно фиксируется на нижнем зигзаге антенны. Эта мера обеспечивает хоть минимальное, но согласование сигналов.
  • Технологичность. Ее легко изготовить из цельного куска провода и нескольких крепежных элементов.
  • Эффективность. Антенна Харченко принимает вещание надежнее, чем почти любой другой самодельный приемник.
  • Нужно учитывать поляризацию сигнала и соответствующим образом ориентировать антенну (длинной осью вертикально или горизонтально). При ошибке эффективность снизится в разы.
  • Наилучшие показатели антенна Харченко обеспечивает только с рефлектором, который одновременно и отражает волны на вибраторы, усиливая сигнал, и препятствует приему паразитных волн с противоположного направления. Однако габариты и материал рефлектора надо рассчитывать отдельно.

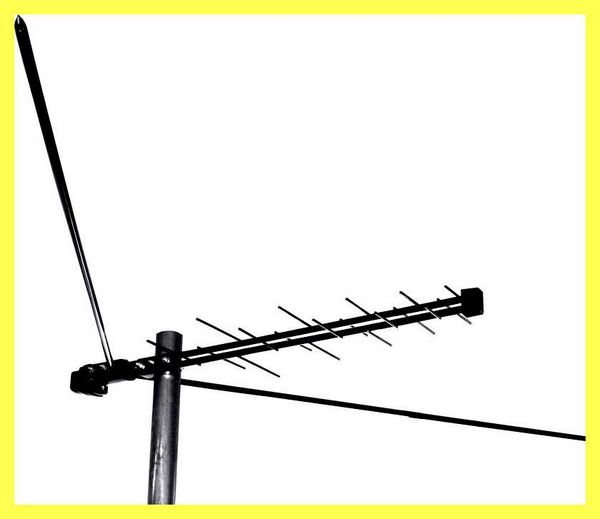

Логопериодическая

Наконец, самостоятельно можно сделать домашнюю антенну по классической логопериодической схеме.

Главная особенности конструкции:

  • вибраторы переменной длинны крепятся на общей оси;
  • длина рабочих элементов не должна выходить за границы, необходимые для ДМВ-диапазона, но при всем этом изменение их величины подчиняется логарифмическому закону;
  • расположение вибраторов находится в зависимости от периода волн, на прием которых рассчитано это устройство. От этого и идет его название.

Читайте подробнее о конструкции и методах изготовления логопериодической антенны.

Здесь лишь напомним ключевые моменты:

  1. Берутся две толстые трубки в качестве осей для вибраторов и некоторое количество принимающих элементов – сплошных, из толстой проволоки, или же полых, из тонких трубок. Разницы особой нет: на частотах, где работает цифровое телевидение, ток все равно в главном бежит по поверхности проводника. Вместо толстых трубок для осей можно использовать пластинки фольгированного текстолита.
  2. Рассчитывается размер стержней и вибраторов, также расстояние между ними.
  3. Монтируются отдельно левый и правый каналы приема на соответствующих стержнях.
  4. Стержни соединяются перемычкой.
  5. Подключается коаксиальный кабель.
  6. Второй конец фидера уходит к приставке или антенному гнезду цифрового телевизора.
  • Очень широкий диапазон – примерно в 10 раз больше, чем у других ДМВ-устройств.
  • По коэффициенту усиления она эквивалентна волновому каналу из 3–4 элементов, но при всем этом антенна компактнее и технологичнее.
  • Универсальность. Годится не только лишь для телевидения, да и для мобильной связи, Wi-Fi и пр. Вопрос лишь в размерах элементов.
  • Сложна в изготовлении. Требуется выдерживать как длину вибраторов, так и расстояние между ними.
  • Расчет, в отличие от приведенных выше конструкций, проделать на листке бумаги очень трудно — требуется найти решение примерно полудюжины интегральных уравнений. Поэтому единственный вариант для домашнего мастера – это воспользоваться онлайн-калькулятором в приведенной выше статье.

Народный рейтинг самодельных антенн для цифрового ТВ

Самый честный рейтинг — это тот, который сформирован людьми, уже сделавшими одну или несколько самоделок. У вас есть 2 голоса. Выберите наилучший (+) и наихудший (-) по вашему мнению вариант самодельной антенны:
