Каким Должен Быть Идеальный Турник
В-4-х, во время занятий на снаряде особенная нагрузка приходится на его углы. Потому на эти места следует направить повышенное внимание.
Спортивный турник: размеры, чертежи, виды, изготовление и установка
Спортивный турник представляет собой спортивный снаряд либо тренажер в виде круглого железного бруса. Сотворен он для поддержания разных групп мускул в тонусе, для расслабления и вытягивания позвоночника, для реабилитации.
Размеры турника зависят почти во всем от предпочтений человека и его физиологических особенностей.
Турники бывают различными и по виду, и по функционалу. Их можно располагать и дома, и на даче, и на улице. Турник — это тот тренажер, который можно сделать без помощи других.
Виды снарядов
Зависимо от места расположения и размещения, различаются и виды турников. Турники могут быть уличными и для домашнего использования снутри помещения.
Уличные турники, в свою очередь, также делятся на такие подвиды:
- обыденный;
- двойной – тройной;
- для пресса;
- шведская стена;
- спортивный уличный комплекс.
2-ая группа, т.е. тренажеры для домашнего использования условно делятся:
- Стенные турники.
- Шведские стены (обычно, нередко употребляются для занятий малышей и подростков, также во время реабилитации).
- Напольные турники.
Требования к турникам
Если человек собрался сделать себе спортивный турник без помощи других, то перед его проектированием и установкой необходимо чётко осознавать, каким требованиям таковой снаряд должен соответствовать.
Во-1-х, швы, выполненные с помощью сварки, должны быть высококачественными, надежными, аккуратными, без изъянов.
Во-вторых, все несущие элементы турника должны быть изготовлены из металла. Дерево в данном случае не применяется по ряду причин.
В-третьих, выбор трубы — одно из самых основных правил. Лучше, если труба будет круглая, поскольку, в отличии от квадратной, гнется она плавно. Второй вариант непрактичен, потому что под нагрузками может резко согнуться, и травм в таком случае будет не избежать. Иногда все таки возможно применение квадратной трубы, но при условии, что предел прочности не превышен.
Между прочим, в эпоху Брежнева в СССР изготавливали качественные металлические гардины, можно использовать их. По прочности они одни из первых.
В-четвертых, во время тренировок на снаряде особая нагрузка приходится на его углы. Поэтому на эти места следует обратить повышенное внимание.
В-пятых, если решено разместить снаряд дома, то стены под него должны быть капитальными, прочными, крепкими ,готовыми выдерживать большие нагрузки.
Размеры турников
Исходя из практики применения, существуют определенные требования к размерам турников, а именно:
- брусья должны быть шириной порядка 55 см;
- перекладины – шириной 110 см;
- ручки в диаметре должны составлять 35 мм с накладками и 27 мм без таковых;
- нагрузка на тренажер — менее 250 кг.
При изготовлении турника самостоятельно, можно подобрать размеры «под себя», сделав их соответствующими своему росту и весу.

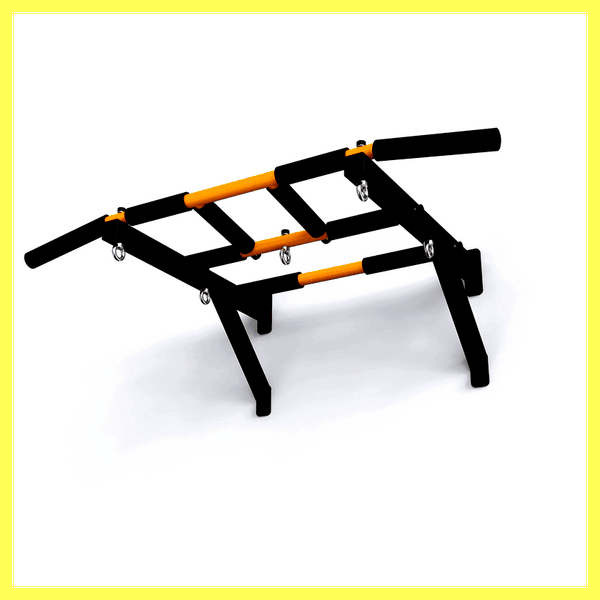

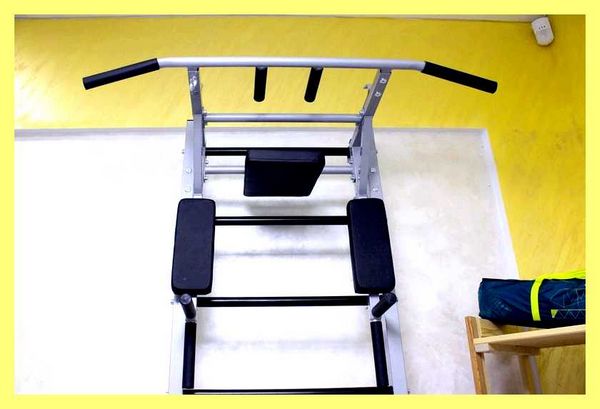

Настенный турник
Настенный турник 3 в 1, включающий в себя турник, брусья и пресс, это достаточно популярный, многофункциональный и эргономичный снаряд. На таком турнике можно выполнять упражнения для различных групп мышц рук, ног, живота, груди, пресса. Также турник настенный 3 в 1 отлично подходит для реабилитации после травм или болезней опорно-двигательного аппарата. И, несомненно, помогает в расслаблении позвоночника, что в свою очередь, прекрасно сказывается на общем состоянии здоровья и самочувствии человека.
Такой снаряд располагается на любой прочной, желательно, капитальной стене, фиксируется анкерными болтами (можно шпильками). Расположить настенный турник можно в любой, даже небольшой, комнате и на любой высоте, с учетом роста спортсмена.

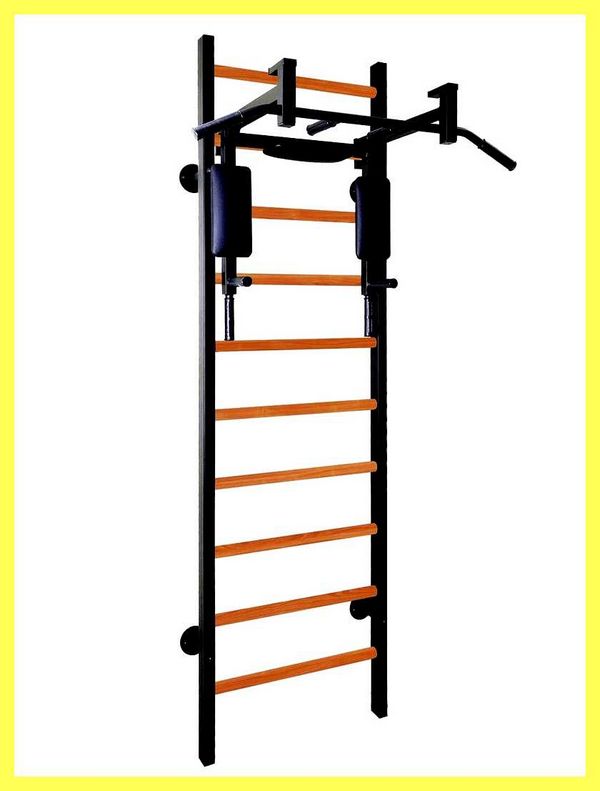

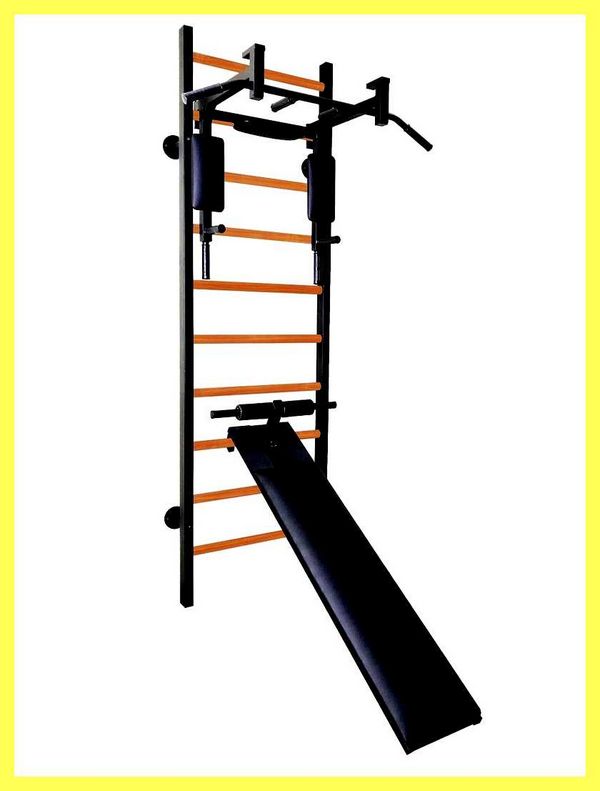

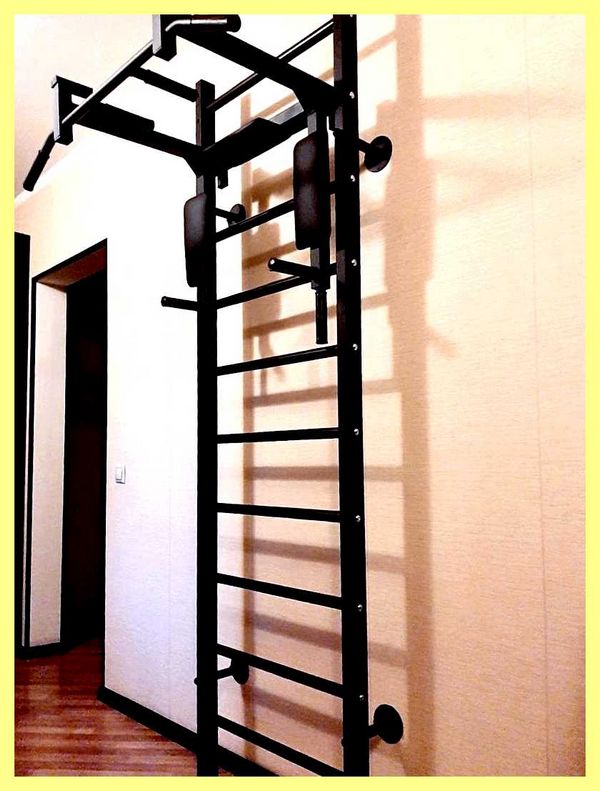

«Шведская стенка»
Представляет собой лестницу, чаще металлическую, прочную и крепкую. В качестве сырья допускается также дерево, но лиственничных или дубовых пород. На нее можно повесить небольшой настенный турник, также кольца и трапецию. Предназначается такой снаряд, обычно, для детей, потому что рассчитывается на вес примерно 100–150 кг.
Необходимо помнить, что вес пользователя увеличивается в 2,5-3 раза, это всегда нужно учитывать. Свой вес в данном случае нужно умножить на этот коэффициент.
Напольные турники
Это достаточно сложный снаряд. Предназначен он, в главном, для спортсменов. В него входят: навесные перекладины для подтягивания, махов ногами и переворотов, брусья и снаряды для отжиманий, для пресса и пр. Такую конструкцию лучше сделать разъемной, чтобы одна часть висела, а другая стояла на полу, дабы пол не провалился.
К тому же, необходимо учитывать, что он занимает много места.
Уличные варианты
Турник уличный подразделяется на несколько подвидов (о них уже было рассказано выше). Это:
- обычные турники;
- двойные-тройные турники;
- для пресса;
- шведские стенки;
- спортивные комплексы.
Первый подвид – это самая простая конструкция, представляющая собой одну круглую перекладину, зафиксированную по краям. Это может быть и сваренная конструкция, и просто хорошо закрепленная труба.
Второй подвид – это разновидность первого, но перекладины располагаются на разных уровнях.
Третий подвид, обычно не применяется самостоятельно, а размещается совместно с перекладиной для подтягивания.
Четвертый подвид – представляет собой лестницу, различные перекладины и брусья для пресса.
А пятый подвид – это сложная конструкция, включающая в себя шведскую стенку, турники разной высоты, кольца, брусья, трапеции.
И так, турник уличный, это простор для творчества и работы. Зависимо от того, какой результат преследует человек и будет зависеть, какой ему подойдет. Проектирование и установка турника потребуют знаний и навыков в области черчения, работы по металлу и сварки.
Турник для гимнастики
У турника, не глядя на простоту его изготовления, существует немало функций. Он используется больными во время реабилитации и лечении, помогает накачать определенные мышцы, тонизирует, улучшает здоровье. Также этот снаряд подходит для гимнастики. Гимнастический турник – это специальная перекладина, которую нужно правильно и надежно закрепить.
На таком турнике можно просто висеть и подтягиваться.
Такой турник можно разместить на потолочную балку внутри помещения либо расположить в дверном проеме.
Выполняется такой турник из труб, точнее, из одной трубы. Для этого понадобятся перекладина (труба) и две цепи нужной длины, на которые и будет крепиться перекладина. В стену вбивается два штыря, на них подвешивается перекладина, например, из трубы, и для того, чтобы турник был надежно закреплен, по краям трубы размещаются еще два штыря со шляпками большего диаметра, чем звенья цепи.
Такой турник подходит для тех, кому важно расслабление и растягивание позвоночника, (часто используется теми, кто страдает межпозвонковыми грыжами, различными дегенеративными процессами или радикулитами, также для детей и подростков).
Для лучшего результата, висеть на таком турнике хорошо после бани, с распаренным телом.
Составляющие турников
Перед тем, как сделать турник своими руками, нужно запастись определенными материалами для его изготовления.
Как подобрать идеальный турник для тренировок? ТУРНИК — ЗАЛОГ ПРОГРЕССА!
Для захвата понадобятся стальные трубы диаметром 26-40 мм. Для более точного размера лучше измерить ладонь занимающегося на уровне начала пальцев и умножить на коэффициент 3.3. В противном случае не будет надежного хвата, что скажется на качестве занятий. А толщина труб должна быть 2 мм для домашнего туника и 3 мм для уличного (поскольку нагрузка там больше и сильней), а если применяется бесшовная сталь, то 1,5 мм.
Размеры квадратных стальных труб для домашнего турника должны быть от 40мм х 40мм х 2мм, а уличных от 50мм х 50мм х 3мм или от 60мм х 60мм х 2мм. Стойки делают из круглой трубы, размером от 80 мм х 2 мм. Если применяются квадратные, то с закругленными углами. Трубы с острыми углами под внешним воздействием могут без предупреждения сломаться.
Лямки – нужный аксессуар для турников, который используется для страховки занимающихся. Применяются страховочные лямки, обычно, для переворотов или сложных подтягиваний.
К счастью, прошли те времена, когда лямки для турника приходилось изготавливать из подручных материалов, теперь их можно заказать в специализированных магазинах. В их составе хлопок и нейлон. Второй вариант наиболее практичен, поскольку он не растягивается, не деформируется и обладает достаточной жесткостью.
Длина лямок для турника находится в зависимости от обхвата запястья:
Окружность запястья, см
Ширина перекладины турника
ГОСТ Р 55675-2023
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
Требования и методы испытаний с учетом безопасности
Gymnastic equipment. Horizontal bars. Requirements and test methods with regards to safety
Дата введения 1 Января 2023
Предисловие
1 РАЗРАБОТАН Саморегулируемой организацией Некоммерческим партнерством «Отраслевое объединение национальных производителей в сфере физической культуры и спорта «Промспорт» (СРО «Промспорт»)
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 444 «Спортивные и туристские изделия, оборудование, инвентарь, физкультурные и спортивные услуги»
4 Настоящий стандарт разработан с учетом основных нормативных положений европейского стандарта ЕН 12197:1997* «Оборудование гимнастическое. Перекладины. Требования безопасности и методы испытаний» (EN 12197:1997 «Gymnastic equipment — Horizontal bars — Safety requirements and test methods», NEQ)
* Доступ к международным и зарубежным документам, упомянутым в тексте, можно получить, обратившись в Службу саппорта пользователей. — Примечание изготовителя базы данных.
5 ВВЕДЕН ВПЕРВЫЕ
6 ПЕРЕИЗДАНИЕ. Октябрь 2023 г.
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2023 г. N 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на гимнастическое оборудование. Настоящий стандарт устанавливает функциональные требования и требования безопасности к трем типам перекладин: зафиксированной в напольных углублениях, зафиксированной напольной пластиной и болтом, зафиксированной тросами.
2 Требования
2.1 Функциональные требования
2.1.1 Классификация перекладин
Классификация перекладин приведена в таблице 1.
Таблица 1 — Классификация перекладин
Турник своими руками))
Всем доброго времени суток!
Не могу не похвастаться своим новеньким самодельным турничком!
Долго я мучился с турниками которые ставятся в дверной проем, они плохо держались, низко висели для моего роста 196см, я постоянно «клевал» их! И тут мое терпение лопнуло и я решился на изготовление нового, отвечающего современным требованиям)))
Валялась в гараже у меня проф труба 40*20, мне оставалось купить только основную трубу!
Поехал в ЦентрМеталлоснаб, купил 3 метра водопроводной 25ой трубы (с запасом)))) и выдвинулся в гараж!
Напилил заготовки из профтрубы и водопроводной трубы. Вот они:
Полный размер
Заготовки (часть размеров из головы, часть размеров с интернета)
Далее в трубе для узкого хвата выпилил болгаркой на глаз стык с другой трубы, получилось так:
Полный размер
В процессе примерки, обточил чтобы стыковалась красиво)
Сварил основной турник, узкий хват и перемычку из проф трубы, ширина турника получилась 75 см, узкий хват по центрам 18 см, получилась эта конструкция:
Полный размер
Вот итак вот
Потом сварил монтажные кронштейны, приварил из профтрубы раскосины для жесткости (примерно под углом 45 градусов) и вот что имеем:
Полный размер
Сильная конструкция))
Далее взял трубки для широкого хвата (20 см их длина) и срезал немного под углом с одной из сторон, примерил, прихватил примерно под углом 20 градусов от оси турника! А почему на глаз, да так как угломера нет!))) Прихватил с торцов этих трубок заглушки, обварил всю эту конструкцию, получилось так:
Полный размер
Прикольно вышло))
Далее начался самый нудный и творческий процесс обточки сварных швов)))
Обтачивал толстым шлифовальным кругом, 60м лепестковым кругом и на финише «полировал» замыленным 80ым лепестковым кругом! Получилось давольно таки симпатичненько!))
Самодельный турник! road to the dream
Полный размер
Далее сьездил в автомагазин и купил балон ЖЕЛТОЙ автоэмали (нравится мне этот цвет просто!))), у балон грунтовки (как оказывается в конечном итоге она была «красная», про этот момент я совершенно забыл! хотел взять серую((
Полный размер
Вот они! Брал не особо дорогие компоненты)
Подвесил турник на веревку к потолку и начал грунтовать! Дунул в два слоя!
Полный размер
Вот он красненький))
Дал всей этой конструкции просохнуть и в бой пошла желтая краска!)) Дунуть получилось тоже в два слоя, вот что мы имеем на выходе))
Полный размер
Красивый цвет!)
Дал сутки этому делу просохнуть.
Полный размер
Стыки получились хорошие, почти как с завода))
Полный размер
Полный размер
Заглушки из листового металла вырезал
Пока турник сох, поехал в крепежный магазин, купил петли 8Ку (вешать всякие там качели для самого маленького в нашей семье, кольца, на худой конец можно повесить грушу))), и взял по 4е анкера 10ки и 12ые!
Полный размер
Вот крепеж. В конечном итоге повесил турник на анкера 12*70! ШоБ наверняка))
Просверлил в перемычке отверстия 8кой (между ними получилось примерно 60см, точно не помню уже)) и вставил петли! Вот что получилось:
Полный размер
Полный размер
Далее я начал ломать голову по поводу замотки ручек! Думал, думал и наконец придумал!)) Поехал в спорттовары и купил хоккейную 25ую белую легту, напоминающую лейкопластырь в рулоне!ей заматывают клюшки)) 25 метров стоит 250 рублей! Немного липкая оказалось, но ничего, притрется!)) Замотал основной турник, узкий хват и широкий. Вот что имеем:
Полный размер
Забинтованный))
Полный размер
Опять тЕтеЛьки))
Полный размер
Классная тема)
Забыл сказать! Отверстия сверлил 12 м сверлом, вставлял в мой любимый перф Bosch GBH 2-28 DFV 0.611.267.200! Зверь, а не аппарат)) Анкера делал в потай, путем просверливания лицевой стороны 22м сверлом по металлу тем же перфом, потому что нет конусного сверла пришлось растачивать отверстия до 24мм гравером)))
Поехал домой, разметил, повесил вот что получилось в конечном итоге:
Полный размер
Стена оказалась бетонной и 4е 12ых анкера танком оттуда не вырвешь)))
Очень крепкая конструкция получилась!
Ну а вот с таких набросков все и начиналось)))
Полный размер
Кустарные наброски))
В конечном итоге сваренным собственноручно турником очень очень доволен, получился крутой!
Кто так же считает, ставим палец вверх! По всем интересующим вопросам обращайтесь, отвечу с удовольствием!
Далее думаю че нить еще смастерить))
Всем Удачи!;)
