Делаем правильную печную задвижку своими руками
Фланцевый метод используется при установке шиберов на воздуховодах прямоугольного сечения и регламентирован СНиП 3 Мая 0185.
Шибер для дымохода – что это такое, назначение, устройство, виды, правила выбора, монтаж
Эффективность эксплуатации печи либо камина почти во всем находится в зависимости от силы тяги, создаваемой в трубе. Самый обычной метод регулировать данный параметр – установить специальную заслонку. Разберем, что собой представляет шибер для дымопровода, как он устроен и работает, зачем предназначается и каковы его функции, какие разновидности есть и в чем их особенности, также как верно его избрать и установить.
Шибер – что это такое, устройство, назначение
Приспособление, созданное для конфигурации рабочего сечения дымоотводящего канала, именуется шибером. Упрощенно, это заслонка уменьшающая или увеличивающая просвет дымохода. С ее помощью регулируется интенсивность горения топлива, также перекрывается тяга после протопки для сохранения тепла в печке.
Традиционно такой шибер монтируется в высшей части дымохода печи с доступом изнутри помещения и представляет собой тонкую стальную или чугунную пластинку, передвигающуюся в одной плоскости по специальной рамке. Принцип его работы достаточно прост – чтобы уменьшить или увеличить, полностью открыть или закрыть рабочий просвет дымовыводящего пути, необходимо задвинуть или, наоборот, выдвинуть пластинку. Несколько иное устройство и механизм действия имеет другая модификация – поворотная. Пластинка в таком устройстве не выдвигается, а поворачивается вокруг своей оси.
Управление шибером может быть ручным или электроприводным. Это находится в зависимости от модели, места установки и принципа обслуживания обогревающего агрегата. Потому что подобные заслонки устанавливаются не только лишь на элементарные кирпичные или железные печки и камины, но также в дымоходные системы отопительных котлов и вентиляции.
Функции
Почти всегда печная заслонка выполняет следующий ряд функций:
- Оптимизирует тягу под погодные условия.
- Задает интенсивность горения топлива, подстраивая под нужды потребителя.
- Препятствует образованию гипертяги при сильной ветрености.
- Способствует экономному расходу топлива.
- Минимизирует потери тепла после протопки.
- Защищает нижние отделы дымохода от осадков.
- При установке в вентиляционную систему предотвращает перегрев мотора.
Важно! Перекрывание дымоотводящего канала шибером должно выполняться своевременно, но только при полном сгорании топлива. В противном случае при слишком раннем закрытии опасный для всего живого угарный газ начнет поступать внутрь помещения, либо при позднем закрывании большая часть тепла уйдет из топки, и печь будет хуже прогрета.
Плюсы и минусы
Шиберная заслонка для дымохода обладает следующим рядом преимуществ:
- Возможность регулировки силы тяги.
- Влияние на интенсивность пламени.
- Рациональный расход топлива.
- Лучшее сохранение тепла.
При всем этом она обладает некоторыми недостатками:
- Затрудненная чистка дымоходного канала.
- Ухудшение эксплуатации шиберного механизма (заклинивание, снижение тяги) при неграмотной установке.
- Правильная регулировка требует определенного опыта и навыка.
При соблюдении требований монтажа шиберная задвижка служит как минимум 10-15 лет, а в идеальных условиях эксплуатации – более срока службы самой печки.
На заметку! Чем сильнее выдвинута задвижка из трубы или под более сильным углом находится поворотный сегмент, тем быстрее будет осуществляться выход продуктов сгорания и интенсивнее горение.
Разновидности
Доступные сегодня на рынке печные задвижки классифицируются по двум признакам:
- Конструкция – выдвижные и поворотные.
- Материал – чугунные и из нержавеющей стали.
Разберем их особенности более детально.
Конструкция
По типу конструкции заслонки подразделяются на две категории:
Классическая модель печной задвижки. Конструкция представляет собой перемещаемую в специальной рамке в горизонтальной плоскости металлическую пластинку. Характеризуется следующими эксплуатационными свойствами:
- Простотой в использовании.
- Легкостью монтажа.
- Долговечностью.
- Надежностью.
Монтируется только в горизонтальной плоскости. Применяется для кирпичных и стальных печей, каминов.
Действующий элемент поворотного шибера – это металлическая пластина, установленная в дымоходе и по центру закрепленная на стальной штырь. При помощи него осуществляется крепление, приведение в действие (поворот) и регулировка величины сечения дымоходного канала.
Для того чтобы увеличить или уменьшить, соответственно, открыть или закрыть дымоотводящий проход, необходимо повернуть пластинку вокруг собственной оси на заданный угол. Обычно, модель менее надежна, чем выше рассмотренный классический вариант.
Главный недостаток – прогорание контакта, соединяющего пластинку со крепящим штырем, и, как следствие, нарушение функций задвижки. Монтируется в большинстве случаев в стальные дымоходные системы.
Материал
По виду материала печные задвижки делятся на два вида:
Изделия из чугуна отличаются прочностью, надежностью и долговечностью. Единственный их недостаток – большой вес. Это несколько усложняет процедуру монтажа, и к тому же предъявляет строгие требования к основанию. Поэтому в большинстве случаев чугунные задвижки устанавливаются на кирпичные дымоходы.
Обычно, из чугуна изготавливают заслонки выдвижного типа, однако бывают и поворотные разновидности. Основной сферой их применения являются классические печки и камины из кирпича.
Шиберная задвижка для дымохода на базе нержавеющего стального сплава отличается от выше приведенной модификации более легким весом. Это несколько упрощает требования к прочности основания, и дает возможность устанавливать их в стальные дымоотводные трубы печей, отопительного или вентиляционного оборудования.
Читайте также:
Какой дымоход лучше для бани – из нержавейки, керамики или кирпича
Плюсы изделий из нержавейки:
- Неподверженность процессам коррозии.
- Гладкая поверхность не накапливает отложений сажи и нагара.
- Универсальность в применении – подходит для кирпичного и стального дымохода.
Шибер поворотный и шибер задвижка Феррум
При всем этом из нержавейки в большинстве случаев изготавливаются поворотные модели заслонок. Между собой они различаются как формой (прямоугольной, круглой, квадратной), так и площадью пластинки, так и способом регулировки – ручным или электроприводным.
Рекомендация! Для оснащения дымоходной системы газового отопительного котла лучше подойдет поворотная задвижка, потому что температура продуктов сгорания на выходе меньше, чем в печах, и она лучше защитит от осадков. Для классической печки лучше подойдет выдвижная заслонка – ввиду того, что дымоходный канал легче почистить и через нее не просачивается тепло в закрытом положении, как у дроссельного аналога.
Критерии выбора
Для того чтобы правильно выбрать задвижку на трубу дымохода для конкретных условий применения, необходимо учесть следующий ряд параметров:
- Условия применения. Не рекомендуется оснащать печку для бани поворотной разновидностью заслонки.
- Периодичность эксплуатации. Для печек, эксплуатируемых периодически или сезонно, лучше устанавливать выдвижную задвижку. В случае выбора дроссельном модели дымоход выше пластинки будет постоянно сыреть, потому что в закрытом виде она все равно пропускает сырой воздух, а ниже нее во время протопки будет скапливаться большое количество сажи.
- Тип оборудования. Для оснащения систем отвода продуктов сжигания топлива для газовых отопительных котлов рекомендуется использовать дроссельную заслонку. Потому что конструкция идеально соответствует техническим условиям, согласно которым сечение канала не должно перекрываться более, чем на 40%.
Кроме того, при выборе заслонки необходимо убедиться, что по габаритам она точно соответствует площади сечения дымоходного канала, в который будет вмонтирована.
Особенности установки
Установка заслонки на дымоход возможна в 3-х основных вариантах:
- В прямой дымоход над топкой. Способ подходит для каминов и печей с летним ходом. Задвижка располагается примерно на высоте 1 метра от топочной камеры. Главное преимущество – доступность и легкость обслуживания.
- «Труба в трубу». Способ предполагает встройку заслонки в дымоходный канал без дополнительных крепежных приспособлений.
- Монтаж в систему вентиляции. Применяется для защиты мотора вентилятора от перегрева.
Видео описание
Видео-совет по выбору шибера:
Читайте также:
Монтаж дымохода через стену: как правильно сделать в доме из кирпича и дерева
Процедура монтажа шибера в классическом случае подразделяется на следующие основные этапы:
- Выбор места согласно схеме-проекту печной конструкции.
- Подгонка габаритов кирпичей под рамку конструкции.
- Установка заслонки на раствор.
- Продолжение кладки.
При всем этом имеются следующие особенности монтажа:
- Задвижка располагается на уровне 6-8 ряда кладки от основания трубы.
- Конструкция рамки должна находиться ровно в горизонтальной плоскости и не перекрывать собой дымоходный проход.
- В металлических каналах монтаж осуществляется по варианту «труба в трубу» с предварительно точным расчетом размера.
- Заслонка должна находиться в неутепленной части дымоотводящего канала.
- Для металлических печей расстояние между топочной камерой и задвижкой не должно быть более 1 метра.
- Для кирпичных печек высота расположения заслонки от пола – менее 2 м.
- Работа механизма должна осуществляться свободно, без заеданий и заклинивания.
Видео описание
Видеопример установки задвижки в дымоход кирпичной печи:
В процессе установки заслонки в трубу может возникнуть следующий ряд проблем и ошибок:
- Монтаж задвижки в части дымоходного канала с внешней теплоизоляцией. В результате механизм перегреется и заклинит.
- Установка чугунной модели в стальную трубу. Под воздействием большого веса заслонки дымоход деформируется.
- Некачественно изготовленная задвижка – из тонкого металла. Такое изделие быстро перегорит или изогнется под нагревом.
- Неровная внутренняя поверхность шибера – приведет к частому заеданию и некачественной эксплуатации.
- Пластинка задвижки без технологического отверстия (для легкого продува во избежание скопления угарного газа в печи), необходимого для соблюдения техники безопасности.
- Монтаж поворотных моделей с регулировочными рукоятками, не дающими возможность контролировать положение задвижной пластинки.
Совет! Для продления срока службы и беспрепятственной эксплуатации заслонку требуется своевременно чистить. Выдвижную пластинку и направляющие необходимо периодически смазывать специальным антикоррозионным составом. Поворотный аналог требует очистки через дымоход специальным ершиком.
Видео описание
Видеообзор разновидностей шибера и их особенностей:
Читайте также:
Дымоход в бане: какая труба для банной печи лучше и надежнее
Коротко о главном
Шибер представляет собой специальную заслонку, устанавливаемую в трубу и позволяющую уменьшать или повышать рабочее сечение дымоходного канала. По конструкции он может быть выдвижным и поворотным. Его основные функции – оптимизация тяги, регулировка интенсивности пламени, предотвращение гипертяги, экономия топлива, защита печки от теплопотерь, защита дымохода от осадков.
Главные плюсы шибера – возможность регулировки силы тяги, влияние на интенсивность горения, рационализация расхода топлива, сохранение тепла. Минусы связываются с трудностями во время чистки дымоходного канала, проблемами в эксплуатации при неправильном монтаже и необходимостью владения специальными навыками для обслуживания.
Печные заслонки подразделяются на следующие виды:
- По конструкции – на выдвижные и поворотные.
- По типу материала – на чугунные и выполненные из нержавеющей стали.
У каждого из них есть свои нюансы и сферы применения. При выборе нужно учитывать тип печки, отопительного агрегата или системы вентиляции, в которые он будет монтироваться, также соответствие размерам дымоотводящего канала. Монтаж шибера возможен в 3 вариантах – прямо над дымоходом, «труба в трубу», в вентиляцию. Установка осуществляется поэтапно.
При всем этом нужно учитывать особенности и возможные ошибки.
Шибер для вентиляции: назначение, классификация и конструкция
Шибер является незаменимым элементом многих инженерных сетей и широко применяется при обустройстве вентиляции. Несмотря на простоту конструкции, роль шиберов в вытяжных установках трудно переоценить.
Предназначение и принцип действия
Шибер для вентиляции представляет собой клапан, способный полностью или частично перекрывать движение воздушных потоков в воздуховоде. Дословный перевод с немецкого языка слова schieber — это задвижка. Название полностью раскрывает функциональное предназначение прибора. Приспособление используют в вентиляционных сетях для повышения продуктивности их работы посредством регулирования интенсивности прохождения воздушных масс.
Шибер иногда называют «дроссельной заслонкой», но этот термин относится ни ко всем устройствам, а только к тем, которые оснащены поворотным механизмом запора.
Механизм работы шибера в точности повторяет принцип действия печной заслонки, применяемой для регулирования тяги в трубе дымохода. Так, при розжиге топлива заслонку открывают, обеспечивая тем мощное движение воздушных потоков от поддувала до трубы. В процессе активной фазы горения – чуть перекрывают, предотвращая мгновенное прогорание топлива, а после того, как истлеют последние угольки – задвижку закрывают практически полностью, оставляя лишь небольшую щель.
Таким макаром, печная задвижка играет роль регулятора тяги, позволяет контролировать скорость и интенсивность прохождения воздушных масс через дымоход. По такому же принципу работает вентиляционный шибер. Он то увеличивает, то ограничивает ток воздушных струй. Кроме того, заслонка выравнивает сопротивление воздушных потоков внутри воздуховода, регулирует их прохождение из основной его части в ответвления.
Шиберные заслонки могут монтироваться на воздуховоды из любого материала, включая пластиковые.
Какой шибер лучше: поворотный или задвижка
Технические характеристики
Конструкция шиберов полностью находится в зависимости от места их установки, температуры воздушных масс и формы воздуховодов. Все задвижки имеют абсолютно гладкую поверхность, что продиктовано работой в условиях перепадов температур и необходимостью регулярной очистки. Кроме того, заслонка обязана иметь перфорацию либо быть оборудована щелевым отверстием. Это не позволит полностью закрыть приток свежего воздуха в помещение и обеспечит сохранение благоприятного микроклимата.

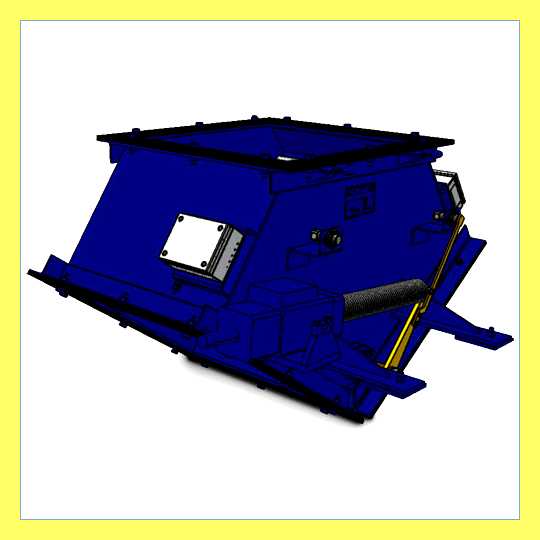

Шиберы бывают выдвижными и поворотными. Первые используются в вентсистемах с принудительной циркуляцией воздушных потоков, и представляют собой прямые задвижки, выполненные из стали. Их устанавливают перпендикулярно направлению движения потока. Такая конструкция позволяет контролировать объём прохождения воздуха и, по мере надобности, изменять его.
Поворотные модели, именуемые дроссельными заслонками, могут устанавливаться на вентиляции с естественной тягой. Модели представлены в виде закреплённой на оси пластины, и приводятся в действие с помощью поворотной ручки. Ручка, в свою очередь, закрепляется на пластине посредством болта и гайки-барашка, и открывает задвижку на 10 градусов при каждом повороте. Все детали клапана изготавливаются из оцинкованной стали, и по мере надобности дополнительно окрашиваются.
В приточно-вытяжных системах установка шиберов производится в разрыв воздуховода перед вентилятором. Такое расположение заслонки не позволяет электродвигателю вентилятора перегреваться: при запуске вентилятора заслонку закрывают, а после того, как количество оборотов достигнет рабочих параметров – открывают. В этом случае шибер выступает в роли пусковой заслонки, что увеличивает эффективность работы вентилятора и продлевает срок его службы.
Разновидности
Помимо конструктивных различий, шиберы отличаются друг от друга ещё по ряду признаков.
Форма
Конфигурация заслонок полностью находится в зависимости от формы сечения воздуховода и бывает круглой и прямоугольной. Лучшей пропускной способностью обладают воздуховоды круглого сечения, однако, в некоторых случаях в качестве вынужденных мер практикуется установка моделей квадратной и прямоугольной форм. Как правило это происходит, если требуется спрятать трубы воздуховода за мнимой стеной или потолком при минимуме свободного пространства. Эксплуатация электронагревателей с квадратным сечением также является одной из причин установки прямоугольных труб.
Какой бы ни была форма воздуховода, шибер должен её в точности повторять.
Способ управления
По данному признаку задвижки подразделяют на некоторое количество видов. Есть модели с ручным, автоматическим, пневматическим и гидравлическим способами управления. Выбор находится в зависимости от технических условий установки вентсистемы и личных предпочтений хозяина.
Материал изготовления
Для изготовления выдвижных и дроссельных заслонок используют высоколегированную, оцинкованную либо хромированную сталь. Благодаря эксплуатационным характеристикам материала, металлические модели отличаются высокой прочностью, долгим сроком службы и устойчивостью к агрессивным средам. Устройства хорошо переносят воздействие температур и пара, по этому могут быть установлены в вентсистемы любых типов зданий без ограничения.
Способ монтажа
Установка шиберов может производиться двумя методами: фланцевым и раструбным. Первый предполагает использование монтажных фланцев, а при использовании второго задвижка вставляется в разрыв воздуховода с помощью раструбов.
Тонкости установки
При раструбной установке «труба в трубу» заслонка монтируется в торцы воздуховода и не требует использования крепёжных элементов. Стыковочные швы при всем этом тщательно промазываются силиконовым герметиком. Если предполагается отведение горячего или насыщенного влагой воздуха, следует использовать жаропрочные и водостойкие составы. Пользоваться вентиляцией разрешается лишь после полного затвердевания материала. Помимо герметика, хорошие результаты даёт использование бутило — каучуковой ленты, способной переносить температуры в 100 и поболее градусов.
Чуть меньшей жаропрочной способностью обладает термоусадочный манжет, содержащий термоплавкий клеевый слой. Такой уплотнитель способен работать при повышенной влажности и температуре до 80 градусов.
Фланцевый способ используется при установке шиберов на воздуховодах прямоугольного сечения и регламентирован СНиП 3 Мая 0185.
- Главным условием установки является использование крепёжных деталей. Они изготавливаются из материалов высокой прочности и способны противостоять агрессивным воздействиям внешней среды.
- Фиксация фланцев должна производиться с помощью четырёх и поболее болтов, причём они все должны быть расположены по одну сторону установленного фланца.
- При расположении устройства в горизонтальных плоскостях, головки болтов крепления должны быть сверху.
- После установки необходимо проверить ход заслонки. Шибер должен свободно открываться и закрываться, не болтаясь при всем этом и не застревая.
- Фланцевое соединение требует проведение обязательных мероприятий по герметизации, для которых можно использовать пористый поролон или термоусадочную мастику из битума и полимеров.
- При установке моделей с электроприводом необходимо позаботиться о наличии источника питания напряжением 220 вольт рядом с заслонкой.
Благодаря простоте конструкции и лёгкости установки, выдвижные изделия могут быть сконструированы самостоятельно. Однако использование самодельных моделей допустимо лишь при установке их в вентсистемы. При планировании установки шиберных заслонок в систему дымоотвода дровяной печи или камина, настоятельно рекомендуется использовать модели заводского исполнения. Это обусловлено требованиями техники пожарной безопасности, неукоснительность исполнения которых строго обязательна.
Шиберная задвижка является важным звеном вентиляционной системы. С её помощью производится регулировка интенсивности воздушных потоков, входящих в помещение, не допускается проникновение холодного воздуха в зимнее время.
В видео ниже дается подробный ответ на вопрос о том, нужен ли шибер для дымохода.
