Щит этажный

Электромонтаж

Создатель Lev Bereozka На чтение 5 мин Просмотров 1.6к. Размещено 8 Марта 2021

О этажных щитах, подготовки инструментов, установке их, выборе компании – подрядчика, читайте в нашей статье

Щит этажный предназначен для приема, поквартирного рассредотачивания и учета электроэнергии, защиты групповых линий квартир от токов перегрузки и маленьких замыканий, защиты от поражения электронным током, размещения устройств телефонной, радиотрансляционной аппаратуры и других слаботочных сетей

О этажных щитах

Конструктивно щиток – это сварная железная конструкция с перегородкой, образующей три отсека:

абонентский;
распределительный;
слаботочный.

Каждый отсек имеет дверцу, а с лицевой стороны предусмотрены смотровые окна.

Выделяют три вида щитков:

распределительные – для присоединения квартирных учетно-групповых щитков;
учетно-распределительные – для присоединения квартирных групповых щитков и поквартирного учета электроэнергии;
учетно-распределительно-групповые – для присоединения групповых цепей квартир и поквартирного учета электроэнергии.

Щитки систематизируют по последующим признакам:

1. Выполнению, относящемуся к виду установки

1.2. Встраиваемое в нишу.

2. Наличию слаботочного отсека

3. Методу защиты от поражения электронным током по ГОСТ 12.2.007.0-75

4. Наличию аппарата на вводе щитка

4.2. Без аппарата.

5. Числу фаз ввода в щиток

5.1. Однофазовый при расчетной мощности на вводе квартиры

5.2. Трехфазный при расчетной мощности на вводе квартиры >11 кВт.

6. Числу фаз распределительных цепей

7. Числу фаз групповых цепей

7.1. Однофазовый при расчетной мощности на вводе квартиры

7.2. Трехфазный при расчетной мощности на вводе квартиры >11 кВт.

8. Наличию аппарата для защиты и отключения питающей цепи (стояка)

8.1. С аппаратом (либо предусмотренным местом для следующей его установки потребителем);

8.2. Без аппарата.

9. Наличию устройств и аппаратов для дистанционного съема данных и/либо дистанционного контроля и/либо дистанционного (автоматического) управления режимом электропотребления

9.2. Без устройств.

На первом шаге, при установке этажных щитов и сотворения монтажной схемы нужно придерживаться плана места расположения частей схемы. Это поможет сделать устройство малогабаритным и наименее накладным.

Единицей измерения считается один модуль. Модуль равен участку, который занимает автоматический выключатель с одним полюсом. Ширина 1-го модуля – 17,5 мм. Этот эталон является интернациональным.

Подготовка инструментария

Для правильного подключения модульного оборудования пригодятся последующие инструменты:

Мультиметр (инструмент, для проверки работоспособности схемы до и после подключения)
Крестовая и плоская отвёртки (для работы с винтообразным соединением)
Ножик либо особый инструмент (для зачистки изоляции)
Набор пассатижей, круглогубцы
Бокорезы
Ножовка по металлу
Молоток
Шуруповерт с различными насадками

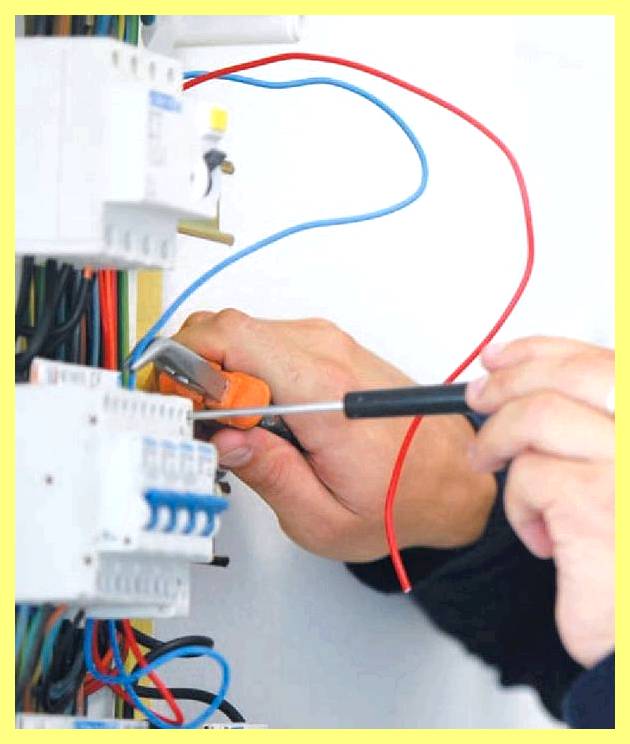

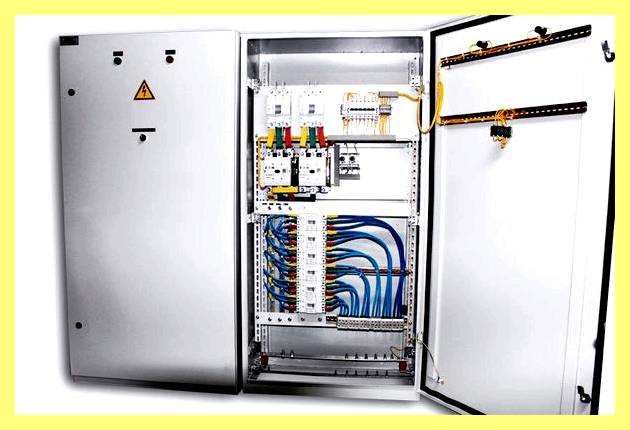

Установка этажного щита

Установкой электронного щита должна заниматься спец электромонтажная организация. В ряде всевозможных случаев можно произвести работы хозяйственным методом, но, при всем этом, нужно выделять дополнительные людские и вещественные ресурсы.

Этапы установки этажных щитов:

Установка корпуса на стенку либо в приготовленную нишу
Установка электронной проводки в корпус
Зачистка проводки
Установка крепёжной шины (DIN-рейки)
Закрепление всех девайсов на шине
Установка шин заземления и нуля
Вырезка проводов для перемычек
Соединение установленного оборудования согласно схеме
Осмотр щитка и зрительный контроль свойства соединений
Опломбирование и подключение электросчётчика в присутствии контролирующей организации
Контрольный пуск.

Таблица №1. Примерный список и цена оборудования этажного щита на 4 квартиры

№	Наименование	Количество, шт.	Стоимость, (₽)
1	Выключатель дифференциального тока (УЗО) ВД1-63S 2Р 50А 300 мА (Электромеханическое)	4	2047
2	Выключатель автоматический трехполюсный 100А C ВА47-100 C 10 кА	1	1797
3	Счетчик электроэнергии CE102 R5.1 145-J однофазовый многотарифный 5(60) класс точности 1.0	4	1416
4	Выключатель автоматический однополюсный 20А C ВА47-29 GENERICA 4.5 кА	4	102
5	Шина PE земля на DIN-изоляторах ШНИ-6х9-10-Д-Ж	4	76
6	Шина нулевая на DIN-изолятор ШНИ-6х9-10-Д-С	4	72
7	Выключатель автоматический однополюсный 16А C ВА47-29 4.5 кА	8	109
8	Выключатель дифференциального тока (УЗО) 2п 50А 30мА ВД1-63 АС (Электромеханическое)	4	1277
9	Щит этажный четырехквартирный ЩЭ.4 IP31 железный УХЛ3	1	7214

Скачать таблицу в .pdf формате:

Выбор компании на подрядные работы

Планируя какие-либо работы люди нуждаются в сотрудничестве с компанией, которой доверят решение возникающих в процессе работы вопросов.

При выборе компании подрядчика нужно следовать неким правилам.

1.Заключайте контракт

Компании, действующие легитимно, должны сами предложить оформить официальный документ, который подтверждает существование соглашения по объему работ, срокам сдачи, цены, гарантии и другим условиям. Наличие контракта поможет избежать затяжного и сложного разрешения появившихся заморочек.

2. Изучите информацию о сроках работы на рынке и опыте организации
У компаний с большим опытом работы в одной и той же сфере наверняка большое портфолио, а значит, этой организации можно смело довериться.

Информация о выполненных работах размещается на официальном сайте, в офисе компании, также можно непосредственно пообщаться с сотрудниками организации.

Проверить компанию можно так же по ИНН. Просто введите номер ИНН в поисковике.

Пример на нашей организации: ИНН: 18311693 82

3. Познакомьтесь с отзывами клиентов

Важно помнить, что люди могут добросовестно заблуждаться или намеренно искажать действительность. Старайтесь придерживаться нейтралитета и объективно оценивать информацию.

4. Тщательно составьте калькуляцию/смету

В смете подробно описываются работы, которые предполагается выполнить, также их последовательность. На основе калькуляции/сметы будет произведен окончательный расчет заказчика с подрядчиком.

5. Поинтересуйтесь, какие гарантии готов предоставить исполнитель

Когда компания предоставляет гарантию работы это означает, что подрядчик уверен в качестве результата, также готов устранять дефекты, возникшие после завершения работы.

Гарантийные обязательства защищают заказчика, предоставляя шанс на легитимной основе обратиться к исполнителю в ситуациях, требующих устранения недостатков. Законодательством установлено, что срок, предоставленный клиенту реализовать права составляет более года (от 12 месяцев).

6. Стоимость работ

При рассмотрении предложений компаний, отталкивайтесь от рыночной цены. Условия о цене, прописанные в документе, должны быть четкими, а стоимость фиксированной.

В данной статье мы кратко рассказали о функциональном назначении, строении, видах, классификации, этапах установки и подключения этажного щита.
Приведен примерный перечень и стоимость оборудования этажного щита на 4 квартиры. Так же выделены некоторые правила при выборе компании подрядчика.

Заключение

Необходимо отметить, что для удобства эксплуатации щита, кабели должны соответствовать цветной маркировке:

нулевой провод – синий;
провод заземления – жёлто-зелёный;
фазный – любого цвета, кроме синего и жёлто-зелёного.

Желательно, чтобы имелась, приклеенная на дверцу щита, схема подключения.

Однозначно, управляющей компании многоквартирного дома не придется самостоятельно монтировать этажный электрощит.

Но, при всем этом, необходимо разобраться в устройстве и номенклатуре оборудования этажного щита, для того чтобы выбрать сбалансированный вариант, учитывающий виды защит от сверхтоков и поражения электрическим током, также стоимость приобретаемого оборудования.

Разновидность щитов этажных

Перед тем как рассматривать типы, виды и характеристики, разберем что вообще из себя представляет Этажный щит квартирный. Это сборная конструкция, состоящая из металлического корпуса с монтажной рамой, к которой крепятся различные виды электрооборудования.

Устанавливается в многоквартирных домах, имеющих одно- или трехфазное электроснабжение с максимальным напряжением менее 400 вольт. Может обслуживать от одной до шести квартир.

Секции щита

Наиболее распространенные модели имеют три отделения:

Отсек ввода и учета.
Распределительный отсек.
Слаботочный отсек.

Во всех современных конструкциях каждый отсек имеет собственную дверцу. В первый отсек монтируется вводный коммутационный выключатель и приборы учета расхода электроэнергии (их количество равно числу обслуживаемых квартир, другими словами щиты этажные на 3 квартиры имеют три счетчика, а щиты этажные на 4 квартиры соответственно четыре). В дверке отсека имеются смотровые окна для снятия показаний счетчиков.

В распределительном отсеке установлены автоматические выключатели и УЗО.

Слаботочный отсек предназначен для монтажа и коммутации низковольтных кабелей. Все приборы устанавливаются на металлические планки с отверстиями (так называемые «DIN-рейки»), современные модели имеют съемную монтажную панель, которая значительно облегчает сборку.

Электрическое оборудование устройства предназначено:

Для подключения к силовым кабелям и приема электроэнергии с последующим распределением ее по квартирам потребителей.
Для учета потребления электрической энергии в сетях одно- и трехфазного переменного тока напряжением 220-380 Вольт и частотой 50 Герц, оборудованных системами заземления TN-S или TN-C-S.
Для эффективного предохранения линий электроснабжения от перегрузок и короткого замыкания.
Для надежной защиты людей от поражения электрическим током.
При наличии слаботочного отсека – для прокладки в нем телефонных, радиотрансляционных, домофонных, телевизионных и интернет-кабелей, также кабелей охранной и пожарной сигнализации и подключения к ним потребителей.

Корпуса щитков имеют долговечное и износостойкое защитное антикоррозионное покрытие. Наиболее распространенные цвета покрытия – серо-стальной и серебристо-серый.

Размеры щитов этажных

По внешнему виду корпуса и способу установки ЩЭ делятся на два вида:

Щит этажный навесной – имеет коробчатый корпус, монтируется на стену.
Щит этажный встраиваемый – имеет только фасадную панель с монтажной рамой, устанавливается в углубление (нишу) в стене.
ЩЭ накладной – данный щит похож на встраиваемый, только не имеет заднего каркаса, который входит в нишу. Накладной щит, это только передний профиль и крепления по краям к стене.

Некоторые производители выпускают универсальные корпуса – щиток с таким корпусом можно как встраивать в нишу, так и вешать на стену. В последнем случае конструкция дополнительно снабжается металлическим кожухом, который играет роль боковых стенок.

Технические характеристики:

Номинальное напряжение сети, Вольт

Номинальная частота тока, Герц

Ток срабатывания автоматического выключателя, Ампер

Степень защиты изоляции

IP31 (по ГОСТ 14254-96)

Габариты этажных распределительных щитков со слаботочным отсеком (могут различаться у разных производителей):

Высота, см. (min/max)

Ширина, см. (min/max)

Глубина, см. (min/max)

Щит этажный без слаботочного отсека – имеет только вводно-учетный и распределительный отсек. Прокладка низковольтных кабелей конструкцией не предусмотрена.

Габариты этажных распределительных щитков без слаботочного отсека (могут различаться у разных производителей):

Высота, см. (min/max)

Ширина, см. (min/max)

Глубина, см. (min/max)

Щиты этажные слаботочные – созданы для монтажа и коммутации только низковольтных кабелей (телефонных, телевизионных, охранных и т.д.). Размеры и внешний облик зависят от производителя и могут сильно различаться.

Щит квартирный – Устанавливается внутри квартиры или в частном доме в прихожей или в специальном помещении. Единого стандарта на квартирные щитки не существует. На российском рынке электротоваров присутствуют как небольшие и дешевые щитки, созданные для маленькой квартиры, так и дорогостоящие, предназначенные для установки в многоэтажном особняке с большим потреблением электроэнергии. Некоторые производители проектируют и производят распределительные щитки для частных лиц по индивидуальному заказу.

Условия эксплуатации

Конструкция имеет степень защиты изоляции IP31 по ГОСТ 14254-96. Это означает, что устройство защищено от внешних твёрдых предметов, диаметр которых равен 2,5 мм. и поболее и от вертикально падающих капель.

Климатические условия эксплуатации УХЛ4 в соответствии с ГОСТ 15150-69 разрешают эксплуатацию изделия в условиях умеренного и холодного климата только внутри отапливаемых вентилируемых помещениях и устанавливают следующие ограничения:

Рабочая температура окружающего воздуха должна находиться в диапазоне от +1°C до +35°C, максимально допустимая температура не должна превышать +40°C.
Относительная влажность воздуха (среднегодовое значение) не должна превышать 60% при +20°C. Максимально допустимая влажность воздуха равна 80% при +25°C.
Устройство запрещается устанавливать и эксплуатировать на высотах, превышающих 2 тыс. м. над уровнем моря.

Окружающая воздушная среда не должна быть взрывоопасной, не должна содержать токопроводящей пыли и паров агрессивных газов, способных повредить изоляцию и металлические части изделия.

Продажа щитов этажных

Купить ЩЭ в Батайске, Ростове-на-Дону или области можно у производителя «ABC-energy».

Большой выбор типовых изделий ЩЭ:

Щит этажный щэ-3 на 3 квартиры
Щит этажный щэ-4 на 4 квартиры
Щит этажный щэ-6 на 6 квартиры
и другие

Есть возможность заказа индивидуального изготовления по собственным размерам и параметрам. Оптовым клиентам предоставляются скидки и уникальные предложения. Подробнее по телефонам указанным на сайте.

Замена подъездного электрического щита

Какой выбрать распределительный электрощит: различия электрощитов и на что обращать внимание

В жилые помещения многоквартирного дома электрическая энергия поступает по цепочке «щит ГРЩ – ВРУ – этажный щит». Этажный щит — весьма важный элемент системы электроснабжения дома, призванный обеспечить качественную подачу электроэнергии в квартиры.

В ряду требований, которые в текущее время предъявляются к электрощитам, устанавливаемым на этажах жилых зданий, – безопасность, надежность, удобство монтажа и эстетичный вид. Все эти качества присущи этажным щитам и устройствам от компании EKF – одного из ведущих российских производителей низковольтного электрооборудования.

Этажный электрощит — общие характеристики

Этажный электрощит имеет два или три отсека. Один для распределения или учета и распределения электроэнергии. Второй отсек предназначен для слаботочных сетей (телефонии, Интернет, сигнализации). Все отсеки обязаны иметь отдельные дверцы.
Этажный электрощит с установленными счетчиками учета обязан иметь окошки из плексигласа, в которые должны быть, хорошо видны показания счетчиков.
Этажный щит относится к щитам распределительным 1-го класса и изготавливаются только из металла.
Обычно этажный щит устанавливается в нишу, но встречается и настенная установка.
Дверцы щита должны открываться на угол более 95⁰.
Дверцы щита должны запираться на ключ или иметь специальное запорное устройство.

Щит этажный ЩЭ

Щит этажный ЩЭ производства завода МЗЭМИ

Учитывается израсходованная электрическая энергия, как известно, с помощью показаний электрического счетчика, который с целью удобства и предохранения размещают на квартирном щитке. Помимо квартирного щитка существует также щит этажный ЩЭ, предназначение которого состоит в унификации приема и поквартирного распределения, и в учете электроэнергии для жилых высотных домов. К его функциям также относится защита при возможном возникновении короткого замыкания и перегрузки отходящих электрических магистралей. Для горожанина щит этажный ЩЭ — привычное электротехническое приспособление, без которого сложно сегодня представитьсистему поэтажного и поквартирного распределения электроэнергии. Для стандартного ЩЭ нормальной является нагрузка электроэнергии в 220 вольт. Он обладает специальными отделами, в каких располагаются различные сети слаботочного типа. Еще одним его достоинством считается предохранение от удара током.

Читайте также: Новые правила для владельцев электросчетчиков: права, обязанности, проверки, штрафы

Корпус щита этажного ЩЭ принято встраивать в специально отведенную нишу. Внешне корпус выглядит как удобная, компактная и эстетически привлекательная панель, которую используют для монтирования в ней спецприборов, контролирующих токи высокого напряжения, поступающие от общей магистрали с высоковольтным напряжением, и для последующего их распределения по внутридомной сети.

Конструкция электрического щита ЩЭ представляет собой три отсека:

1. размещающий слаботочные приборы и оборудование (отсек имеет профили перфорированные, благодаря которым проводятся радио- и ТВ-сети, линии охранных и пожарных сигнализаций, линии телефонных, домофонных сетей, линии сетей систем видеонаблюдений и проч., также разветвительнные/соединительные коробки для каждой из перечисленных систем);

2. распределяющий и контролирующий электроэнергию (отсек обладает DIN-рейками для монтирования УЗО и автовыключателей, обеспечивающих надежное предохранение общих линий на уровне каждой отдельно взятой квартиры). Максимальную электробезопасность данного отсека обеспечивает фальшпанель (оперативная панель), которую можно демонтировать (снимать) только обслуживающим персоналом посредством специального инструментария;

3. вводящий и учитывающий электрическую энергию (он оснащен панелями для электросчетчиков, связанных с наличием квартир на лестничной площадке высотного дома — обычно 2-4 панели. Здесь же имеется место для монтирования автовыключателя, нужного для обесточивания центральной электролинии, если в этом возникает необходимость.

Как монтируется этажный электрощит

Конечно, Вам не придется монтировать этажные электрощиты. Достаточно разобраться, как он устроен и где какие клеммы в нем предусмотрены. Рассмотрим устройство старого и нового этажных щитов.

Старый этажный щит

Рассмотрим, приемлимо, стандартный электрощит старого образца ( смотрим фото), в нормальном состоянии.

Статьи по теме: Вводное устройство частного дома, коттеджа, дачи

Этажный щит на фото, предназначен для четырех квартир. Он разделен на четыре части.

Для каждой квартиры устанавливается вводной автоматический выключатель и группа автоматов для защиты групповых цепей квартиры. Группа крайне правых автоматов должна принадлежат крайне правой квартире на этаже.

Вместо автоматических выключателей в этажном щите можно установить комбинированные расцепители (дифференциальные автоматы). Они обязаны иметь класс B или C и иметь коммутационную способность более 3000 Ампер. Напомню, коммутационная способность это способность прибора работать после короткого замыкания в 3000 Ампер. Другими словами, в цепи было КЗ с током 3000 Ампер и автоматический выключатель выбило. После чего вы взводите рычаг автомата и он работает далее.

Советую выбирать автоматы защиты с коммутационной способностью около 10000 ( десять тысяч) ампер.

В системах заземления TN-C-S и TN-S в этажном щите предусмотрены две шины (зажима). Одна шина для подключения нулевых рабочих проводников (N) и отдельная шина для подключения проводов заземления (PE).

Читайте также: Как заменить автоматический выключатель в электрощитке

В сетях TN-C в этажном щите должна быть предусмотрена отдельная шина для разделения нулевого защитого проводника (PEN) на нулевой рабочий (N) и защитный (PE) проводники.

Однако, обычно, такой шины нет. Разделение происходит проще. В щите если нулевая рабочая шина, а заземление подключается отдтельно от этой шины, можно сказать в стороне, на корпус щита или на металлическую платформу щита.

Важно! В системе TN-C нельзя подключать рабочий ноль (N) и защитный провод (PE) под одну клемму. Это разные проводники, хотя может показаться, что это одно и то же, ведь они «замкнуты» через корпус щита.

В завершении замечу:

Желательно чтобы в этажном щите, на дверце была приклеена схема щита;
Желательно, чтобы провода были промаркированы;
Желательно соблюдать цветность подключения проводов ( синий –рабочий ноль, желто-зеленый – защитный проводник).

Статьи по теме: Ревизия электрощита своими руками

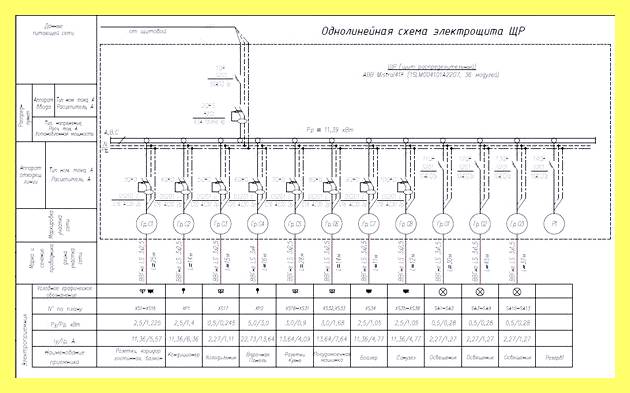

Примеры схем квартирных щитков

Электромонтаж квартирного электрощита производят на основании электрической схемы. В случае если щиток приобретается в сборе, то схема электрическая принципиальная должна прилагаться.

Пример простого квартирного электрощита с применением УЗО показан ниже:

Для наглядности показаны сечения и марки кабелей, которые можно применять для отдельных кабельных линий.

Справа показана стандартная комплектация обычной квартиры. На вводе в квартиру устанавливают УЗО с дифференциальным током 30 мА последовательно с дифференциальным автоматическим выключателем или обычным автоматическим выключателем. В щите могут быть несколько групп потребителей.

В показанном примере группы освещения и розеток защищенных двумя автоматическими выключателями ВА63 с номинальным током в 16 А, также автомат с номиналом в 25 А для защиты электроплиты.

Довольно часто в отдельную группу выделяют кондиционеры или стиральные машины.

Схема электрощита для многокомнатной квартиры будет выглядеть примерно так (схема слева):

Читайте также: Заземляющий проводник: длина, сечение, другие характеристики

Дифференциальный автоматический выключатель устанавливается для защиты кухонных розеток, использующих большое количество различных электроприборов. Дифференциальный выключатель нагрузки производит защиту других объектов – освещение санузлов, выключатели комнат и прочего электрооборудования.

Ниже показана более сложная схема для распределительного щита многокомнатной квартиры:

В этом случае на вводе установлено УЗО ВД63 с дифференциальным током в 300 мА. Это связано с тем, что ток утечки может быть довольно высок из-за большой протяженности линии и при установке УЗО с меньшим током утечки возможны ложные срабатывания.

Первые три автомата необходимы для защиты цепей освещения. Дифференциальный автомат с током утечки 10 мА используют для защиты электрооборудования ванной комнаты. Такой низкий ток срабатывания необходим из-за повышенной опасности поражения электрическим током в ванной комнате. Группа из УЗО ВД63 и трех автоматов защищают розетки. Трехфазный автомат ВА63 и УЗО ВД63 производят защиту мощных потребителей, таких как электроплита. Последняя линия из одного УЗО ВД63 и двух автоматических выключателей ВА63 созданы для защиты цепей подсобных и других помещений.

Советы и рекомендации при выборе распределительного электрощита

Чтобы не ошибиться с выбором электрощитка, перед покупкой необходимо определиться со следующими параметрами:

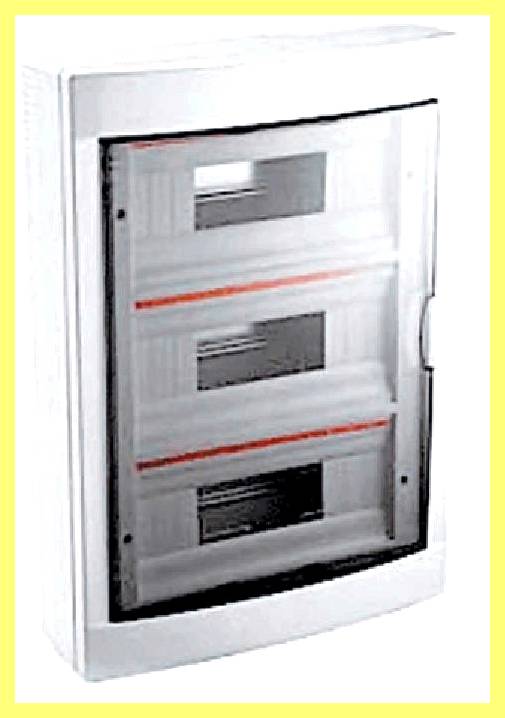

материал изготовления. Пластиковые образцы наиболее удобны в квартире или офисе, где важное значение имеет эстетика. Для стен из гипсокартона будут оптимальны встраиваемые модели. Если обустройство ниши вызывает затруднения, то лучшим решением станет накладной щиток. Металлические щитки более уместны, когда их необходимо разместить на улице. Кроме того, они применятся для коммутации большого количества групп потребителей;
количество модулей. Этот параметр полностью находится в зависимости от состава электроустановочных изделий в самом щитке, также от количества обслуживаемых групп потребителей. Количество посадочных мест (модулей) указывается в наименовании щитка, ширину устанавливаемых модульных устройств – из паспорта. Ориентировочно, однополюсный автомат займет 1 модуль, двухполюсный – 2, УЗО на одну фазу – 3 модуля, на три фазы – 5. Наибольшей шириной обладает электросчетчик, занимающий от 6 до 8 модулей.

Примечание! Важное значение имеет производитель. Обычно, зарубежные образцы отличаются чуть большим качеством пластика и боле богатой комплектацией щитка. Отечественный производитель подобным может похвастаться не всегда, однако способен предложить более бюджетный вариант.

Видео — Необходимый минимум для сборки щита

При всем разнообразии электрических распределительных щитов необходимо помнить, что их сборку разумнее всего доверить специалисту. Кроме того, при вводе в эксплуатацию желательно проконсультироваться с представителем энергосбытовой компании. Это не только лишь избавит от возможного штрафа, ни спасет жизнь.

Голосование за лучший распределительный электрощит

Какой бы вы выбрали распределительный электрощит или посоветовали?
