Как сделать обрешетку под металлочерепицу Монтерей Каскад

Гидроизоляция укладывается по стропилам горизонтально от карниза. Допускается провисание материала до 2 см.

Металлочерепица Супермонтерей

С каждым годом строительный рынок предлагает нам новый ассортимент покрытий для кровли – гибких, рулонных, металлических, природных покрытий. Из всех существующих вариантов металлической кровли наиболее оптимальный металлочерепица Супермонтерей. Этот материал отвечает требованиям, которые предъявляет потребитель к кровельным покрытиям.

В этой статье мы опишем его свойства, применение и правила монтажа.

Описание материала

Металлочерепица данной марки изготавливается из оцинкованного листа стали с полиэстеровым полимерным покрытием. Лист этого покрытия представляет собой поверхность, имеющую шесть асимметрично скошенных волн.

Материал имеет низкую форму профиля, что придает ему гармоничный вид и сочетание с архитектурой загородных домов.

Внешний вид металлочерепицы

Описываемый тип покрытия выглядит на кровле респектабельно, он имеет такие свойства:

разнообразные расцветки;
небольшой вес;
легко монтируется;
хорошо гнется;
долговечен;
не выгорает под воздействием солнца;
устойчив к механическим нагрузкам.

Металлочерепица имеет следующие технические параметры:

ширина листа 1180 мм;
полезная ширина 1100 мм;
шаг волны 350 мм;
высота кровли 21 см;
толщина 0,5 мм.

Изготавливаются листы длиной от 0,85 до 9 м.

Благодаря современной технологии профилирования и новому оборудованию эта металлочерепица российского производства не уступает импортным аналоговым кровельным покрытиям.

Применение материала

Металлочерепица относится к универсальному покрытию, которое может применяться на любых поверхностях крыш.

Этот материал применяется в качестве кровельного покрытия на промышленных, торговых объектах, в многоэтажном строительстве практически во всех регионах с любым климатом.

Легкость монтажа крыши из металлочерепицы обеспечивает этому покрытию удобное и экономичное применение.

Очень удобно работать с этим покрытием на старых кровлях, так как его монтаж не требует проведения демонтажа старого покрытия:

битумной черепицы;
плоского железа;
рубероида.

Старое покрытие в этом случае выступает в качестве гидроизолирующего материала.

Внимание.

Однако, при монтаже металлочерепицы следует соблюдать одно условие – угол ската кровли должен быть выше 14 градусов.

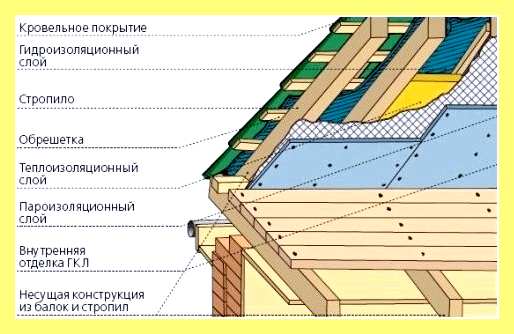

Структура кровельного пирога

В кровлю, покрытую металлочерепицей, входят следующие структурные элементы:

стропильная конструкция;
гидроизоляционная пленка;
контррейки;
обрешетка;
лобовая доска;
держатели желобов;
карнизная планка;
основное покрытие;
конек с уплотнителем;
теплоизоляционный материал;
пароизоляция.

Важно знать, что каждый элемент кровельного пирога под металлочерепицу выполняет свою функцию. Правильное выполнение устройства элементов кровли обеспечивает ее долговечность и надежность.

Монтаж стропильной системы

Инструкция по монтажу металлочерепицы Супермонтерей включает множество этапов. Сейчас мы постараемся вкратце описать каждый из них.

При устройстве стропильной системы шаг стропильных ног должен составлять от 350 до 900 мм.

Если до момента установки стропил был приобретен теплоизолирующий материал, то от его ширины зависит их шаг (утеплитель укладывается между стропилами).

Для сооружения стропил берется брус 150х50 мм. После сооружения стропильной системы выполняется замер скатом (допускается отклонение не более 10 мм).

Длина листов ската определяется его размером и длиной карнизного свеса (более 4 см):

если длина листа составляет более 6м, то лист разбивается на куски, которые укладываются с нахлестом 15 см;
можно использовать длинные листы, так будет меньше стыков, но процесс монтажа происходит намного труднее по сравнению с короткими.

Укладка изолирующих слоев

Укладка изолирующих материалов

Монтаж кровли из металлочерепицы // FORUMHOUSE

Правила монтажа в инструкции на металлочерепицу каждого производителя содержат информацию об обязательном применении утеплителя.

Кроме этого, со стороны кровельного покрытия его рекомендуется закрыть гидроизолирующим слоем, а со стороны внутреннего пространства – пароизоляционным материалом.

Это приводит к таким положительным последствиям:

снижению появления избытка влаги в утеплителе;
повышению его теплотехнических свойств;
предотвращению образования наледи на кровле;
защите стропил от плесени, гниения и разрушения.

Чтобы конденсат из подкровельного пространства удалялся естественным путем, необходимо между металлочерепицей и слоем гидроизоляции с помощью контрреек и обрешетки создать вентилируемый зазор.

Гидроизоляция укладывается по стропилам горизонтально от карниза. Допускается провисание материала до 2 см.

Соседние полотна пленки укладывают внахлест 15 см. Зазор между гидроизоляцией и утеплителем должен составлять 20 мм.

Устройство обрешетки

Супермонтерей металлочерепица требует устройство обрешетки. Для этого берутся бруски 50х50 мм или доска 32х100 мм.

На гидроизоляционный слой сначала прибиваются контррейки, а потом уже доски обрешетки.

Первая доска от карниза должна быть толще других на 15 мм. Вторая доска монтируется от нижней кромки первой на расстоянии 300 мм, последующие — 350 мм.

При большом шаге стропил для обрешетки используются доски с большей толщиной.

На ендовах, по периметру слуховых окон, дымоходов и мансардных окон стелется сплошная обрешетка.

По сторонам от конька монтируется две дополнительных доски.

Внимание.

Торцевые планки необходимо поднять над обрешеткой на высоту профиля кровельного материала.

Монтаж кровли

Супермонтеррей металлочерепица укладывается снизу (от карниза) вверх (к коньку).

Необходимо выровнять первый лист и закрепить его в верхней части. У карниза делается вынос 40 мм и больше.

Если монтаж осуществляется справа налево, то второй лист укладывается внахлест. В ином случае край второго укладываемого листа заводится под первый.

Между собой листы крепятся саморезами в верхнем перехлесте.

Последующие листы монтируются аналогично второму.

Крепление осуществляется таким способом:

нижняя часть каждого листа закрепляется саморезами в прогиб волны, через волну;
последующие элементы крепления размещаются в шахматном порядке с чередованием через волну;
боковые нахлесты закрепляются в гребень волны;
используется на 1 кв.м 8 саморезов;
торцевые планки, размещенные с нахлестом 5 см, закрепляются саморезами через 55-60 см; для верхнего крепления необходимо брать саморезы длиной 8 см, а для бокового – 2,8 см;
в качестве крепления коньковых планок могут выступать как саморезы, так и заклепки.

Внимание.

При необходимости обрезки листов металлочерепицы во время монтажа не рекомендуется использовать болгарку с абразивным кругом.

Это может привести к нарушению полиэстерового слоя или цинкового покрытия, что ускорит коррозию материала.

Это важно знать

Укладка на ендовах

В процессе укладки металлочерепицы возникает множество нюансов, знание которых способствует правильной укладки кровли:

При монтаже материала на внутренних стыках кровли сначала необходимо закрепить на сплошную обрешетку планку ендовы (нижнюю).
При необходимости стыковки планок делается нахлест 10-15 см. Поверх металлочерепицы в местах ендов крепится верхняя декоративная планка;

Устройство фартука

Грамотный монтаж увеличивает срок службы кровли и стойкость ее к природным воздействиям.

В свою очередь, удобство монтажа этого материала связано с минимальным количеством отходов, наличием дополнительных элементов и специального крепления.

Внимание.

Перемещение на кровле по металлочерепице необходимо осуществлять только в мягкой обуви, наступая в подошву волны покрытия.

Благодаря доступной цене, надежности и эстетичности, которой обладает покрытие, оно приобрело статус наиболее популярного кровельного материала, обеспечивающего функциональность, экологическую безопасность и необычный внешний вид.

Обрешетка под металлочерепицу: правильный шаг и расчет количества

какой шаг обрешетки для металлочерепицы

Правильная установка обрешетки под металлочерепицу — залог качественного монтажа кровельного материала. Выделим основные моменты по выбору вида и шага обрешетки, а также расчету необходимого количества досок и их размеру в случае монтажа металлической кровли.

Контробрешетка — важный элемент кровельного «пирога»

Перед устройством обрешетки убедитесь, правильно ли выполнен кровельный «пирог». В частности, сделан ли вентиляционный зазор между гидроизоляционной пленкой и доской, на которую будет установлена металлочерепица. После укладки гидроизоляционной мембраны вдоль стропилы прибивается брусок размером 50х50 мм (контробрешетка или контр-рейка), при помощи которого будет происходить циркуляция воздуха под кровельным материалом. Шаг контробрешетки равен ширине пролета стропильной системы, обычно 700 — 800 мм.

~~мембрана гидроизоляционная технониколь~~

Стропила
Гидроизоляция (диффузионная мембрана)
Контробрешетка (брусок 50х50 мм)
Обрешетка под металлочерепицу
Металлочерепица
Пароизоляция
Стартовая доска обрешетки
Карнизная планка
Вентиляционная лента ПВХ или алюминиевая сетка
Капельник
Держатель желоба
Лобовая доска

Основным назначением контробрешетки является сохранение кровельного материала и деревянной конструкции крыши за счет «выветривания» излишнего конденсата, образовавшегося под металлочерепицей. Правило действительно как для холодной крыши, так и для мансардной.

Виды обрешетки

В качестве основания под металлочерепицу используется доска, размеры которой 25(30)х100 мм. Ее толщина не имеет принципиального значения (25 или 30 мм), поскольку вес металлической кровли не превышает 7 кг/м2. Материал также без труда выдержит снеговые нагрузки в зимний период эксплуатации. Главное — толщина каждой доски должна быть одинаковой или с незначительным отклонением в 2-3 мм.

Это условие позволит в конечном итоге получить ровную плоскость ската.

Для металлочерепицы можно выделить три вида обрешетки: разреженная (или шаговая), сплошная и комбинированная. Первый тип самый распространенный, поскольку применяется на разных формах крыши с уклоном более 20 градусов. Расстояния между центрами досок в данном случае равно длине волны металлочерепицы.

~~доска 25х100 мм под металлочерепицу~~

Для пологих конструкций (14-20°) используется сплошная обрешетка. Напомним, что минимально допустимый уклон крыши для металлочерепицы — 14 градусов. Обратите внимание, несмотря на название «сплошная», укладывать доски вплотную не рекомендуется: необходимо оставить технологичный зазор в 2-3 см.

Комбинированная схема укладки для металлочерепицы включает в себя первые два вида. Шаговая выполняется на всей площади крыши кроме дополнительных узлов крыши: примыкание кровли к трубе или стене, ендовы. В этих местах крыши рекомендуется установить сплошную обрешетку.

Сплошную обрешетку также необходимо монтировать:

вокруг мансардных окон, кровельных люков, в местах внешних и внутренних изломов скатов крыши;
в месте крепления элементов безопасности кровли (снегозадержатели, кровельные ограждения, мостики и лестницы);
в верхней части крыши дополнительно устанавливаются две доски на расстоянии 2-3 см для надежного крепления металлической планки конька.

Шаг обрешетки для Монтеррей и других видов металлочерепицы

Для определения шага разреженной (не сплошной) обрешетки необходимо знать длину волны металлочерепицы. Для профиля Монтеррей расстояние между соседними досками будет равно 350 мм.

Шаг обрешетки рассчитывается от центра (оси) до центра доски. Шаг между стартовой и второй доской принято считать от нижнего края стартовой до центра второй.

Расстояние между стартовой доской обрешетки и второй доской равно 300 мм, в то время как последующий шаг обрешетки металлочерепицы Монтеррей равен 350 мм. Это связано с необходимостью выпуска кровли на 50 мм (см. изображение).

~~металлочерепица Монтеррей~~

Вынос кровли относительно первой доски обрешетки для большинства видов металлической черепицы равен 5 см.

Приведем данные наиболее популярных видов профилированной кровли для определения шага доски под металлочерепицу:

*Профили металлочерепицы*	Шаг обрешетки, мм
*Профили металлочерепицы*	от низа 1-ой до центра 2-ой доски	от центра до центра последующих досок
Монтеррей	300	350
СуперМонтеррей	300	350
Макси	350	400
Каскад	300	350
МаксиКаскад	350	400
Classic	300	350
Kvinta (Kvinta plus)	300	350
Country (Квинта)	300	350
Quadro profi	300	350
Kamea (Камея)	300	350
Finnera	300	350
Adamante	300	350
Decorrey	300	350
Испанская Дюна	300	350
Андалузия	350	400
Джокер	350	400

Как видно, большинство профилей сводится к двум типам размеров между соседними досками: 350 и 400 мм, которые актуальны в том числе и для модульной металлочерепицы со скрытым креплением (например, Андалузия или Испанская Дюна).

Нельзя увеличивать промежуток между обрешеткой (например, делать расстояние через волну), т.к. возможна деформация кровельного профиля от снежной массы или других механических воздействий.

Схема обрешетки под металлочерепицу от производителей

При устройстве кровли очень важно иметь достоверную и авторитетную информацию по техническим моментам монтажа каждого элемента конструкции. Производители металлочерепицы, как правило, предлагают свою инструкцию с описанием правильного устройства своей продукции. Приведем примеры со схемами обрешетки наиболее известных брендов металлической кровли, представленной на отечественном рынке.

Согласно рекомендациям завода Grand Line, в карнизной области следует установить две доски, на первую прибить небольшой брусок той же высоты, что и основная обрешетка.

Обратите внимание, что для надежного крепления торцевой планки следует установить опорную доску выше уровня рядовой обрешетки. Ее высота должна быть примерно равна высоте профиля черепицы.

РАЗМЕРЫ ОБРЕШЕТКИ ПОД МЕТАЛЛОЧЕРЕПИЦУ / КАК СОБРАТЬ КРЫШУ / КРЫША СВОИМИ РУКАМИ /ОБРЕШЕТКА ШАГ

Аналогичные схемы предлагает Металл Профиль, особенно акцентируя внимание в своей инструкции на монтаж обрешетки в местах ендовы, кровельного ограждения и элементов снегозадержания. Во всех перечисленных случаях сплошная обрешетка обязательна.

Производственная и торговая компания Уникма в своей инструкции по установке металлического профиля обращает особое внимание на крепление кровельных саморезов при неправильной схеме обрешетки (см. изображение ниже).

Таким образом можно сделать вывод, что сплошной настил под металлическую кровлю нежелателен. Также следует внимательно соблюдать расстояние между досками.

Средства для обработки деревянной конструкции крыши

Важным этапом перед монтажом стропильной системы и обрешетки является обработка деревянного сырья специальными средствами, придающими дополнительной стойкости отдельным узлам и крыши в целом. Важным моментом перед выбором антисептика является не только порода дерева, но и общие климатические условия месторасположения строительного объекта. Опытные строители знают, что в жарком климате дерево необходимо защитить от воспламенения, а во влажном — от воды.

К основным видам таких средств можно отнести:

огнезащитные (антипирены);
биозащитные;
водоотталкивающие;
защищающие от плесени и грибка;
универсальные средства.

Одним из самых популярных и универсальных антисептических средств является «Сенеж», который благодаря своим химическим свойствам глубоко проникает в слои древесины, защищая стропила и обрешетку от преждевременного гниения, вреда насекомых и других факторов, разрушающих дерево.

Деревянные элементы крыши можно обрабатывать, пропитывая поверхность обычной кисточкой. Более эффективным и распространенным способом обработки древесины является нанесение антисептика при помощи распылительных устройств механического или автоматического принципа действия.

Перед началом процесса обработки предварительно дерево необходимо очистить от мусора и просушить.

~~антисептическое средство Сенеж~~

Технические характеристики металлочерепицы монтеррей и супермонтеррей: длина и ширина, шаг обрешетки и специальная технология монтажа

Многообразие кровельных материалов, представленных сегодня на рынке, дает возможность каждому потребителю выбрать для себя именно тот вариант, который удовлетворит все его потребности. Особое внимание в этом вопросе следует уделить

Для большей защиты снаружи покрывается специальным защитным слоем. Дополнительную жесткость ему придает волнообразная структура.

Среди всех разновидностей данного кровельного материала необходимо отметить металлочерепицу монтеррей, способную не только качественно выполнить свои главные характеристики, но и украсить собой любое здание.

Металлочерепица монтеррей: характеристики и описание

По своему внешнему виду данный вид покрытия ничем не отличается от

Главный, средний слой представляет собой лист оцинкованной стали, которая дает возможность рассматриваемому материалу выдержать существенные нагрузки.
Чтобы уберечь сталь от коррозии, с двух сторон ее покрывают алюминием или цинком, а также антикоррозийным составом.
Затем металл обрабатывают грунтовкой, необходимой для последующего нанесения краски и долгому ее сроку эксплуатации.
Снаружи на черепицу наносят полимер, который выполняет главные защитные функции, необходимые данному материалу.
Самым нижним внутренним слоем является лак, также защищающий монтеррей от повреждений.

Планируя использовать монтеррей в своих строительных целях, изначально необходимо изучить все ее технические характеристики, делающие каждый слой действительно качественным и долговечным.

Толщина листа должна колебаться в пределах 0,4-0,5 мм, что придает изделию необходимую прочность и жесткость. Используется только рулонная сталь холодной прокатки, толщина которой на всем листе черепицы обязательно должна быть одинаковой.

Данный вид металлочерепицы может иметь несколько разновидностей. Главное их отличие заключается в том, какой вид полимера был применен для наружного слоя черепицы:

полиэстер – принадлежит к дешевым покрытиям. Его толщина не превышает 25 микрон, однако этого вполне достаточно, чтобы защитить материал от осадков и различных механических повреждений;
матовый полиэстер имеет толщину, находящуюся в пределах 35 микрон. Применяется для любого типа климата. Имеет широкую цветовую гамму. Хорошо справляется с различными повреждениями;
пластизол – очень толстый слой (200 микрон) покрытия, способный противостоять воздействию коррозии, атмосферным осадкам, химическим и механическим повреждениям. Довольно долго сохраняет свой цвет, не выгорая под воздействием ультрафиолетовых лучей;
пурал представляет собой слой, изготовленный из полиуретана. Его толщина доходит до 50 микрон. Вообще не подвергается коррозии, практически не выгорает на солнце, легко гнется, а также способен выдерживать значительные температурные колебания;
ПВДФ производится из поливинилхлорида, а также акрила. Толщина этого покрытия составляет 27 микрон. Имеет очень длительный срок годности, не выгорает на солнце, выдерживает различного рода повреждения, а также хорошо очищается.

ОБРАТИТЕ ВНИМАНИЕ!

Для строительства одной крыши необходимо обязательно использовать материал только с одним покрытием и одного производителя, потому что некоторые листы могут не сочетаться и не стыковаться друг с другом.

Особое внимание нужно уделить типу профиля рассматриваемого вида металлочерепицы, потому что это позволит правильно рассчитать расход материала и, соответственно, сэкономить определенную сумму денег. Рассмотрим три вида профиля, существующих сегодня на рынке:

Металлочерепица мп монтеррей отличается небольшой стоимостью, длительным сроком годности, а также своей прочностью. Ширина листа составляет 1180-1100 мм. Высота профиля достигает 39 мм с шагом волны в 350 мм.
Металлочерепица супермонтеррей имеет наибольшее сходство с настоящей керамической черепицей. Металлочерепица супермонтеррей, характеристики: ширина листа находится в пределах 1180-1100 мм, высота профиля – 46 мм с шагом волны в 350 мм.
МП макси делает здание очень выразительным и не похожим на другие. Ширина листы составляет также 1180-1100 мм, высота профиля – 46 мм, а шаг волны – 400 мм.

металлочерепица монтеррей размеры
