Основные этапы проектирования: от технического задания до конструкторской документации (место и роль сапр).

Процесс проектирования рассматривается как исходный шаг сотворения нового изделия и заключается в получении и преобразовании начального описания объекта в окончательное описание на базе выполнения комплекса работ исследовательского, расчетного и конструкторского нрава.

Стадии проектирования – более большие части проектирования, как процесса, развивающегося во времени.

В общем случае выделяют:

1. Предпроектная стадия либо стадией технического предложения (либо стадия научно-исследовательских работ НИР).

Изучаются потребности, анализируются ресурсы, главные принципы построения и формируется техническое задание для изделий.

В неотклонимом порядке проводится обследование всех литературных источников на эту тему, проводится полное патентное исследование, и анализируются все подобные системы.

Техническое задание (ТЗ) является первичным, основополагающим документом. ТЗ отражает технические, технико-экономические свойства грядущего изделия, определяет главные свойства конструкции и механизмы работы. Требования ТЗ основываются на современных достижениях науки и техники, на выполнении научно-исследовательских и экспериментальных работах.

Техническое предложение – исходный шаг проектирования. Основная задачка этого шага – проверка сопоставимости требований ТЗ с способностями реализации технических решений. Техническое предложение содержит анализ вероятных вариантов технических решений и обоснование предлагаемого варианта решения.

2. Стадия эскизного проекта (либо опытно-конструкторских работ ОКР).

ОКР — опытно-конструкторские работы, проверяется правильность и реализуемость главных принципов.

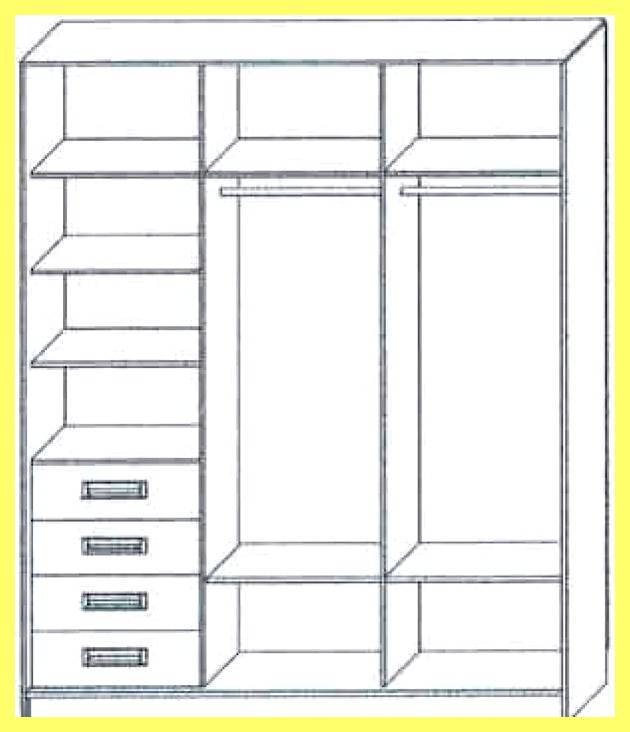

Эскизный проект – конструкторская проработка рационального варианта изделия до уровня принципных конструкторских решений, дающих общее представление об устройстве и механизмах работы изделия. В эскизном проекте закладываются базы внедрения типовых, стандартизованных и унифицированных составных частей разработки, формируются требования к особым комплектующим.

3. Стадия технического проекта.

Производится всесторонняя проработка всех частей проекта и детализируются все технические решения.

Технический проект делают на базе согласованного и утвержденного эскизного проекта, а в тех случаях, когда последний не разрабатывается, — на базе согласованного и утвержденного технического задания (утвержденного технического предложения). Технический проект должен вполне определять проектируемую конструкцию и содержать окончательный технико-экономический расчет. Технический проект содержит технические решения и данные, достаточные для полного представления об устройстве и механизмах работы устройства. В техническом проекте должны быть решены все вопросы, обеспечивающие высочайший технический уровень нового изделия как в процессе производства, сборки, тесты, так и в процессе использования. Все расчеты технического проекта производятся в окончательном виде, не требующем проверки либо уточнения на шаге разработки рабочей документации.

4. Стадия рабочего проекта.

Формируется вся нужная документация для производства изделий.

Разработка рабочей документации составляет заключительный шаг проектирования, задачей которого является полная детализация проектных решений, обеспечивающая возможность воплощения всех производственных операций, связанных с реализацией этих решений и созданием изделия.

5. Стадия испытаний (опытнейших образцов либо опытнейших партий).

6. Стадия опытнейшей эксплуатации.

5 и 6 стадии позволяют выявить недочеты, и уточнить технические решения.

7. Стадия внедрения.

Передается вся необходимая документация для выпуска готового изделия. Каждый этап делится на процедуры, а они подразделяются на операции.

Стадии проектирования

Рекомендуемая стадийность проектирования определяется зависимо от категории сложности объекта:

• Одностадийное (рабочий проект РП, включающий утверждаемую часть и рабочую документацию) – для согласования и утверждения технически несложных объектов с использованием проектов массового и повторного применения І и ІІ категорий сложности

• Двухстадийное (проект П, рабочая документация Р) — для технически сложных объектов гражданского назначения дополнительно разрабатывается эскизный проект (ЭП), для объектов промышленного назначения — технико-экономическое обоснование инвестиций (ТЭО). Для отдельных объектов после согласования ЭП или ТЭО может разрабатываться РП, а после его утверждения — Р.

• Для объектов ІІІ категории сложности проектирование осуществляется в две стадии:

— проект (П)
— рабочая документация (Р)

• Трехстадийное (предпроектные предложения ЭП или ТЭО, проект П, рабочая документация Р) — для объектов V, IV категорий сложности , технически сложных относительно градостроительных, архитектурных, художественных и экологических условий, инженерного обеспечения, внедрения новых технологий в области строительства, конструкций и материалов, проектирования выполняется в три стадии.

— для объектов гражданского назначения – ЭП, а для объектов производственного назначения – технико-экономического обоснование ТЭО;
— проект (П);
— рабочая документация (Р).

Руководитель проектной организации назначае соответствующими приказами главных архитекторов и главных инженеров проектов на разработку всех стадий проектирования.

Ответственными лицами за технические, экономические, эстетические и экологические качества проекта являются главный архитектор проекта (ГАП) или главный инженер проекта (ГИП). Они готовят договоры, координируют действия исполнителей, ведут переговоры с заказчиками, субподрядчиками и подрядчиками. Ответственными лицами за качество определенного раздела проекта являются руководитель и главный специалист соответствующего проектного подразделения.

Эскизный проект, ТЭО инвестиций, проект и рабочий проект подписываются руководством и основными исполнителями проектной организации. Титульный лист пояснительной записки подписывают руководитель организации (директор, главный инженер, главный архитектор), руководитель мастерской (отдела), главный архитектор (инженер) проекта, авторы проекта (если такие есть, кроме ГАПа, ГИПа). Разделы пояснительной записки подписывают главные специалисты отделов, авторы разделов (если они есть), исполнители. Чертежи подписывают руководитель мастерской (отдела), главный архитектор (инженер) проекта, авторы проекта (если такие есть, кроме ГАПа и ГИПа), главные специалисты, исполнители. В пояснительной записке указываются фамилии участников проектирования по каждому разделу проекта а в случае наличия субподрядчиков — названия фирм или физических лиц субподрядчиков.

Проектировщики при разработке проектной документации несут ответственность и обеспечивают :

— соответствие архитектурным и градостроительным требованиям и высокое архитектурно-художественное качество;
— соответствие требованиям действующих нормативных документов;
— защиту окружающей природной среды, экологическую безопасность и рациональное использование природных ресурсов согласно ДБН А.2.2-1;
— соответствие требованиям по энергосбереганию;
— эксплуатационную надежность;
— эффективность инвестиций;
— патентную чистоту принятых технических решений и используемого оборудования;
— соответствие проектных решений исходным данным и разрешительным документам.

Предпроектное предложение.

Предпроектное предложение — это первичный комплект документов, необходимый для прохождения регламента в соответствующем регионе и получения исходной разрешительной документации или архитектурного планировочного задания. Кроме того, это материалы, позволяющие оценить проект и сформировать точные требования к дальнейшему проектированию.

Разработка — пожалуй, лучший, если не единственный способ заранее оценить и получить представление о проектируемом объекте. Этот этап особенно важен для крупных объектов, поскольку дает возможность избежать многих сложностей в процессе дальнейшего проектирования. На этой стадии принципиально определяется конструкция, планировка, этажность, материал, техническое оборудование, архитектурное решение; всё это должно давать четкое понятие об организации плана, объёмной структуре и внешнем облике сооружения. Предпроектная стадия является решающей, определяя дальнейший путь разработки проекта.
На следующем этапе на основе проектного задания, разрабатываются проект и рабочий проект, которые разрабатывается по каждому виду работ, и в процессе строительства являются основными техническими документами.

Эскизный проект и ТЭО инвестици.

Эскизный проект (ЭП) содержит принципиальные решения градостроительных, архитектурных, художественных, функциональных, экологических требований по заданию на проектирование, подтверждает принципиальную возможность создания объекта, определяет его стоимость.

Для обоснования принятия архитектурных решений в составе графической части и пояснительной записки эскизного проекта могут дополнительно выполняться инженерно-технические и конструктивные разработки, схемы инженерного обеспечения объекта и обоснования эффективности инвестиций.

ЭП разрабатывается с соблюдением существующей градостроительной документации, архитектурно-планировочного задания, требований охраны окружающей природной среды.

После одобрения или утверждения органами градостроительства и архитектуры ЭП является основанием для дальнейшей разработки проектной документации.

Технико-экономическое обоснование инвестиций (ТЭО)

разрабатывается для технически сложных объектов промышленного назначения, в т. ч. транспортного, энергетического, гидротехнического, мелиоративного и других специальных видов строительства ТЭО инвестиций обосновывает необходимость и целесообразность строительства или реконструкции промышленных объектов, в т.ч. их техническую осуществимость и эффективность инвестиций. В ТЭО инвестиций должны рассматриваться решения в части размещения, мощности объекта, оценки воздействия проектируемой деятельности на окружающую среду, соответствие архитектурным и другим требованиям согласно заданию на проектирование ТЭО инвестиций после его согласования или утверждения является основанием для дальнейшей разработки проектной документации.

Разработка проект.

Проект (П) на строительство объекта гражданского назначения разрабатывается на основании исходных данных, задания на проектирование, согласованного эскизного проекта (при его наличии). Он состоит из следующих основных разделов.

— пояснительная записка с исходными данными,

— архитектурно-строительное решение, генплан, благоустройство территорий, схема транспорта (по мере надобности),

— технологическая часть (по мере надобности),

— решения по инженерному оборудованию и внешним инженерным сетям,

— оценка воздействий на окружающую среду (ОВОС) Необходимость разработки ОВОС определяется с участием государственных органов охраны окружающей природной среды,

— ведомость объемов работ.

Проект на строительство, расширение и реконструкцию объекта промышленного назначения разрабатывается на основании исходных данных, задания на проектирование согласованного ТЭО инвестиций (по мере надобности). Он должен состоять из следующих основных разделов:

— пояснительная записка с исходными данными,

— генеральный план и транспорт,

— решения по инженерному оборудованию и внешним инженерным сетям,

— оценка воздействия на окружающую среду (ОВОС) в соответствии с требованиями ДБН А.2.2-1-95,

— сборники спецификаций на оборудование, материалы, конструкции и изделия,

— ведомости объемов работ,

— технико-экономическая часть, экономические показатели

Состав и содержание разделов проекта на строительство объектов гражданского и промышленного назначения могут уточняться и дополняться заказчиком в задании на проектирование зависимо от назначения и сложности проектируемых объектов.

Рабочий проект.

Рабочий проект (РП) является совмещенной стадией проектирования, созданной для согласования и утверждения проектной документации, также для строительства объекта. Он выполняется на основании согласованной планировочной документации, государственных программ развития отрасли или согласованных предпроектных проработок, задания на проектирование, архитектурно-планировочного задания, исходных данных и технических условий на подключение к источникам инженерного обеспечения.

Рабочий проект состоит из пояснительной записки (с технико-экономическими показателями), рабочих чертежей, сметной документации и раздела организации строительства.

Этапы создания проекта в AutoCAD

Рабочая документация.

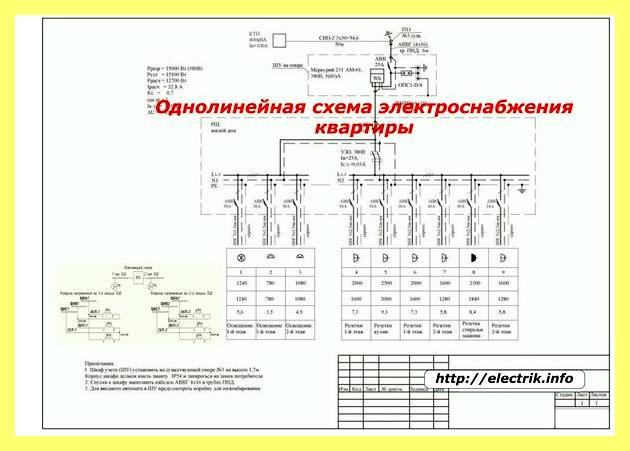

Рабочая документация (Р) создана для строительства.
Она включает:

— рабочие чертежи, которые разрабатываются в соответствии с требованиями стандартов (ДСТУ и ГОСТов),

— паспорт отделочных работ,

— ведомость объемов строительных и монтажных работ,

— сборники спецификаций оборудования, изделий и материалов по ДСТУ Б А.2.4-10-95 (ГОСТ 21.110-95),

— опросные листы и габаритные чертежи на соответствующие виды оборудования и изделий,

— исходные требования на разработку конструкторской документации на оборудование индивидуального изготовления (включая нетиповое и нестандартизированное оборудование)

Объем и детализация рабочих чертежей должны соответствовать требованиям стандартов «Системы проектной документации для строительства».

После утверждения проекта (эскизного проекта, ТЭО инвестиций) по решению заказчика рабочие чертежи могут разрабатываться подрядчиком или другим проектировщиком (при наличии лицензии), в т.ч. с привлечением авторов.

Деталировочные чертежи металлических конструкций (КМД) и технологических трубопроводов должны разрабатывать заводы-изготовители, а деталировочные чертежи воздуховодов — монтажные организации В отдельных случаях проектировщик может брать на себя разработку деталировочных чертежей металлических конструкций (КМД) и технологических трубопроводов за отдельную плату.

Рабочие чертежи, обычно, подписывают руководитель мастерской (отдела), главный архитектор (инженер) проекта, главный специалист соответствующего раздела, исполнитель и лицо, ответственное за нормоконтроль.

РД разрабатывается после утверждения предшествующей стадии проектирования.

Стоимость проектных работ определяется в соответствии с порядком и правилами определения стоимости проектно-изыскательских работ для нового строительства, реконструкции и технического переоснащения предприятий, зданий и сооружений всех отраслей народного хозяйства Украины.

Согласование проектной документаци.

Разработанная проектная документация подлежит согласованию.
Эскизный проект (ЭП) и ТЭО инвестиций согласовывают

— с местными органами градостроительства и архитектуры — по вопросам размещения, рационального использования намеченной для отвода территории, соответствия предусмотренных проектом решений требованиям архитектурно-планировочного задания, действующей градостроительной документации,

— с органами местного самоуправления — по вопросам размещения, использования имеющихся источников снабжения, инженерных коммуникаций, условий их развития (для получения официальных технических условий при подготовке исходных данных, необходимых для разработки П и РД), также использования трудовых ресурсов (при создании новых рабочих мест на производственных объектах)

Проекты и рабочие проекты согласовывают с местными органами градостроительства и архитектуры (если проект разработан без предварительной разработки ЭП и ТЭО инвестиций) и с органами местного самоуправления (которые выдавали технические условия на подключение к источникам снабжения или инженерным коммуникациям).

При наличии особых условий размещения объекта (исторические зоны городов, оползневые территории и др.) необходимо по указаниям органов градостроительства и архитектуры согласовать проектную документацию с соответствующими организациями.

Проектная документация, разработанная в соответствии с государственными нормативными документами и заверенная подписями главного архитектора (инженера) проекта, не подлежит согласованию с органами государственного надзора, кроме случаев, предусмотренных законодательством Украины. При отсутствии норм и правил на проектирование принятые проектные решения необходимо согласовывать с соответствующими органами государственного надзора.

Проектная документация, выполненная с обоснованными отклонениями от действующих государственных нормативных документов, подлежит согласованию исключительно в части этих отклонений с соответствующими органами государственного надзора.

Проектная документация на реконструкцию подлежит согласованию с органами градостроительства и архитектуры в случаях изменения цветового решения фасада зданий, архитектурных решений (влияющих на ранее сложившийся характер окружающей застройки), конструктивных решений (которые могут вызвать опасные ситуации в дальнейшем при изменении условий эксплуатации).

Согласование не проводится, если в проектной документации на реконструкцию не предвидятся изменения градостроительных условий, фасадов здания, условий транспортных связей, инженерного обеспечения, требований, касающихся охраны окружающей природной среды, также не нарушаются требования действующих нормативных документов по проектированию. При всем этом экспертиза проводится в соответствии с действующими нормативными актами.

Экспертиза и утверждение проектной документации.

Проектная документация (ЭП, ТЭО инвестиций, П, РП) до ее утверждения подлежит обязательной государственной экспертизе в соответствии с действующим законодательством.

При экспертизе инвестиционных проектов службы Укринвестэкспертизы привлекают органы охраны окружающей природной среды и ядерной безопасности, органы по контролю за охраной труда, другие органы государственного надзора, специализированные службы органов местного самоуправления, представителей общественных объединений и учитывают их выводы.

Заказчики, которые осуществляют строительство за счет собственных средств, самостоятельно определяют порядок прохождения экспертизы соответствующих проектов. При всем этом обязательной государственной экспертизе подлежит уровень соблюдения требований по безопасности для жизни и здоровья населения, охране среды и энергосбережению.

Проектная документация, не подлежащая утверждению, может быть передана на экспертизу только по решению заказчика.

Представление проектной документации на согласование, экспертизу и утверждение является обязанностью заказчика и выполняется за его счет. Проектировщик обязан защищать свои проектные решения.

Проектная документация (ЭП, ТЭО инвестиций, П, РП) вступает в силу после ее утверждения заказчиком Утверждение фиксируется в форме приказа (распоряжения или решения) В документе об утверждении приводятся основные данные и технико-экономические показатели объекта. В документы об утверждении и протоколы согласования с органами градостроительства и архитектуры вносятся фамилии ГАПа или ГИПа, также авторов проекта.

Проектировщик несет ответственность за качество проектных решений, соблюдение действующих нормативных документов и законодательных актов. Утвердив проектную документацию, заказчик несет ответственность перед государством за соблюдение требований нормативных документов и за проектные решения, предусмотренные в документации. За передачу в производство проектной документации, не соответствующей обязательным требованиям нормативных документов, заказчик несет ответственность согласно действующему законодательству.
