Эскиз шкафа для одежды с выдвижными ящиками

Выдвижная вешалка предлагается в продаже от 250 мм в длину и до 450 мм. Соответственно, глубина гардеробного шкафа варьируется от 300 мм до 500 мм. При всем этом направьте внимание на размер ширины гардероба! Чтоб плечики «встали» поперек, шкаф должен быть порядка 500-600 мм в ширину. Учитывайте это, планируя размеры двухстворчатых шифанеров.

Чертежи и схемы шкафов разных конфигураций для изготовления своими руками

Без построения сборочного чертежа шкафа с точными размерами сделать его своими руками навряд ли получится. Конкретно по схемам, отрисованным в масштабе, рассчитываются детали для распила, подсчитывается нужное количество крепежной, многофункциональной и лицевой фурнитуры. В разделе «Чертежи» веб-сайта «Шкаф-ИНФО» вы отыщите примеры чертежей и схем шифанеров различной конструкции и заполнения с подробными пояснениями для осознания принципа проектирования.

Чертежи шкафов с распашными створками

Традиционная конструкция шкафа с распашными створками знакома всем. Зависимо от ширины, выделяют модели с одной, 2-мя, 3-мя и 4-мя створками. По высоте и ширине шкафы также могут различаться, проектироваться со съемной антресолью, встроенными выдвижными ящиками и в других вариантах выполнения.

Чертежи шкафов-купе, встроенных и отдельностоящих

Популярность раздвижных систем объяснима: двери купе прекрасно смотрятся в интерьере и достаточно комфортны в эксплуатации. В проектировании интегрированных, отчасти интегрированных и отдельностоящих шкафов-купе есть определенные аспекты. Осознать их и избежать ошибок в разработке дизайн-проекта своими руками проще всего на чертежах.

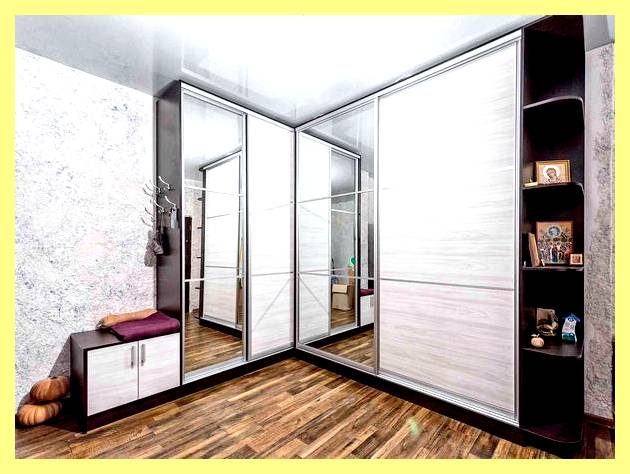

Схемы и чертежи угловых шкафов

Эргономичность угловых конфигураций неопровержима: при сравнимо малогабаритных размерах, шкафы в таком выполнении вместительны и комфортны. Как составить чертеж углового шкафа без помощи других посодействуют осознать пошаговые аннотации веб-сайта «Шкаф-ИНФО», проиллюстрированные подробными схемами.

28 Января 2023 Рубрика: Чертежи Создатель: electa 0

Обстановка современной гостиной в городских квартирах и пригородных домах фактически не отличается. Площадь может быть разной. Но, обычно, изменяются только принципы разделения, ну и размеры дивана. Зона

27 Июня 2022 Рубрика: Чертежи Создатель: electa 0

Как ни крути, а самый многофункциональный и удобный предмет обстановки – это открытый стеллаж с полками. Его с легкостью можно собрать и установить где угодно: в гараже и

19 Апреля 2021 Рубрика: Чертежи Создатель: electa 0

Любая рукодельница грезит об комфортном рабочем месте. Часто хобби перерастает в нечто большее и становится не только лишь методом воплотить свои творческие возможности, да и становится делом всей жизни.

18 Февраля 2021 Рубрика: Чертежи Создатель: electa 0

Продумывать заполнение огромных шифанеров и гардеробных тяжело. Принципиально соблюсти баланс меж разными системами хранения и избрать сбалансированный вариант. Некое преимущество дают готовые гардеробные системы, так как модули снутри их

13 Октября 2020 Рубрика: Чертежи Создатель: electa 1

На некоторых кухнях предусмотрена специальная ниша под подоконником. Ее еще называют «хрущевский холодильник», однако столь своеобразной особенностью наделены не только лишь кухни-хрущевки. Встречаются ниши под подоконником разной длины на

12 Июня 2020 Рубрика: Чертежи Автор: electa 0

Любой бытовой прибор стараются максимально гармонично интегрировать в общий интерьер, чтобы он не выбивался из общего дизайна и не привлекал к себе внимания. Вот поэтому стоит сделать шкаф

15 Января 2023 Рубрика: Чертежи Автор: electa 0

Угловые планировочные решения для кухни по праву считаются самыми эргономичными и функциональными. Почти во всем благодаря заложенному в основе правилу треугольника. Именно при его соблюдении хозяйка тратит меньше времени

4 Декабря 2023 Рубрика: Чертежи Автор: electa 2

При кажущейся компактности, угловые шкафы очень вместительны. Ценится их эргономичная конструкция и за то, что позволяет красиво и функционально составить целый модульный комплекс из шкафов, пеналов, зеркал, тумб

23 Ноября 2023 Рубрика: Чертежи Автор: electa 4

В современных кухнях все чаще можно увидеть встраиваемую домашнюю технику. И это неудивительно. Интегрированные в кухонный гарнитур плиты и холодильники, стиральные и посудомоечные машины, микроволновые и УВЧ- печи

31 Октября 2023 Рубрика: Чертежи Автор: electa 18

Современные кухонные гарнитуры состоят из отдельных модулей, навесных шкафов, напольных тумб и пеналов. Целостный вид мебели придают объединяющие элементы: единая кухонная столешница, фартук, карниз и цоколь. Если хотите

Чертежи и размеры двухстворчатых шкафов

Пожалуй, часто встречающаяся модель шкафа – с двумя дверцами. Навесные и напольные, средней высоты и под потолок, под одежду, книги и посуду, они становятся незаменимой частью интерьера кухни и прихожей, детской и спальни, кабинета, гардеробной и балкона. Размеры двухстворчатых шкафов могут быть совершенно разными, зависимо от назначения модели. В качестве временного варианта обстановки можно использовать переносные, тканевые шкафы. Рассмотрим особенности двухдверных моделей на примерах схем и чертежей.

Размеры двухстворчатых шкафов под одежду

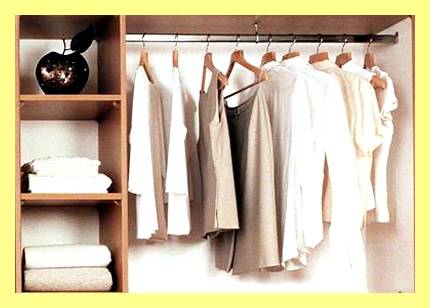

Размещение одежды на плечиках требует наличия определенного внутреннего пространства как в длину, так и в ширину секций. Габариты самого шкафа могут варьироваться, в зависимости:

Детская это одежда или взрослая (используются разные плечики),
Нательная (блузки, платья, рубашки) или верхняя (куртки, дубленки, шубы),
Мужская или женская (у «мужской», обычно, плечи шире),
Длинная (платья, плащи) или короткая (рубашки, куртки, пиджаки).

Стандарты высоты и ширины для двухдверных шкафов под одежду

Строгих стандартов для шкафов с двумя распашными створками нет. При проектировании руководствуются исключительно соображениями здравого смысла и некоторых нюансов эргономики.

Для детских и подростковых комнат платяные шкафы делают высотой пониже, чтобы ребенку было удобно пользоваться. Обычно в пределах 1,6-2 м.
Если шкаф под потолок, выше 2,2 м, то выделяют отдельную антресоль. Сборная конструкция облегчает сборку. Ну и основная масса листов ЛДСП имеет размеры 2440х1810.
Самый невысокий платяной шкаф под одежду на плечиках — от 1,2 м. Вешать в него можно будет только короткую и детскую одежду, внешне он будет похож на обычную двухдверную тумбу.

Ширина двухдверных шкафов начинается от 550-600 мм. При меньших размерах делить фасад на две части смысла особого нет, одной створки будет достаточно.

По этим же соображениям, предельный размер шкафа в ширину для двух створок ограничивается 1000-1100 мм. Если нужно больше – есть смысл поставить три створки. Или сделать двухдверный шкаф-купе, там принципы расчета габаритных размеров несколько иные (о них ниже). Слишком широкими распашными фасадами пользоваться попросту неудобно.

От чего зависит глубина шкафа с двумя распашными створками

Плечики под одежду можно расположить вдоль и поперек, используя трубу диаметра 25 мм с соответствующими фланцами штангодержателями или специальную выдвижную штангу.

Последний вариант – выход для узких прихожих, где гардеробный шкаф стандартной глубины 500-550 мм попросту не поставить, слишком уж много он займет места. Используют выдвижные вешалки и для оснащения офисных шкафов, где не требуется слишком много места для хранения верхней одежды.

Выдвижная вешалка предлагается в продаже от 250 мм в длину и до 450 мм. Соответственно, глубина гардеробного шкафа варьируется от 300 мм до 500 мм. При всем этом направьте внимание на размер ширины гардероба! Чтобы плечики «встали» поперек, шкаф должен быть порядка 500-600 мм в ширину. Учитывайте это, планируя размеры двухстворчатых шкафов.

Чертежи и размеры двухдверных шкафов купе

Шкаф-купе наделен эргономичной конструкцией и удобен в быту. Для открывания створок не требуется свободного места вне основного короба, что служит преимуществом при малогабаритных и узких коридорных планировках. Однако, раздвижные системы «съедают» внутреннее пространство.

Шкафы-купе всегда глубже обычных, с распашными фасадами, на 80-100 мм. Для узких прихожих, обычно, берут глубину 400-450 мм, с установкой выдвижных штанг под одежду. И 350-400 мм, если приемлемо использовать крючки.
Для верхней одежды (например, если шкаф-купе проектируется в прихожую) рекомендуемая глубина от 650 мм. Тогда одежда на плечиках не будет постоянно цепляться раздвижными створками.
Высота и ширина шкафа купе может быть любой, ограничивается только рекомендациями конкретной раздвижной системы. Обычно, высота дверей-купе до 2,7 м, а ширина варьируется от 600 до 1000 мм.

Чертежи двухстворчатых шкафов-купе в узкую прихожую

Уже 500 мм в ширину двери купе делать не рекомендуется. Слишком близкое расположение роликов может привести к неустойчивости полотна при движении, может спровоцировать его периодическое выпадание и заваливание при движении.

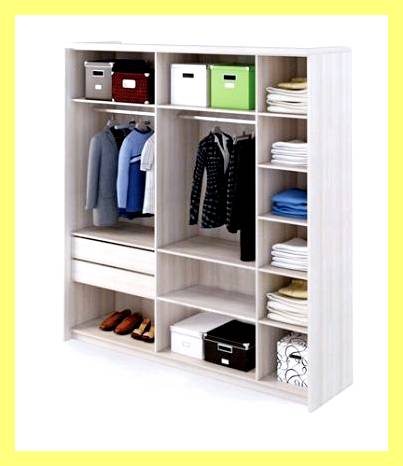

Чертежи двухстворчатого шкафа с полками и ящиками

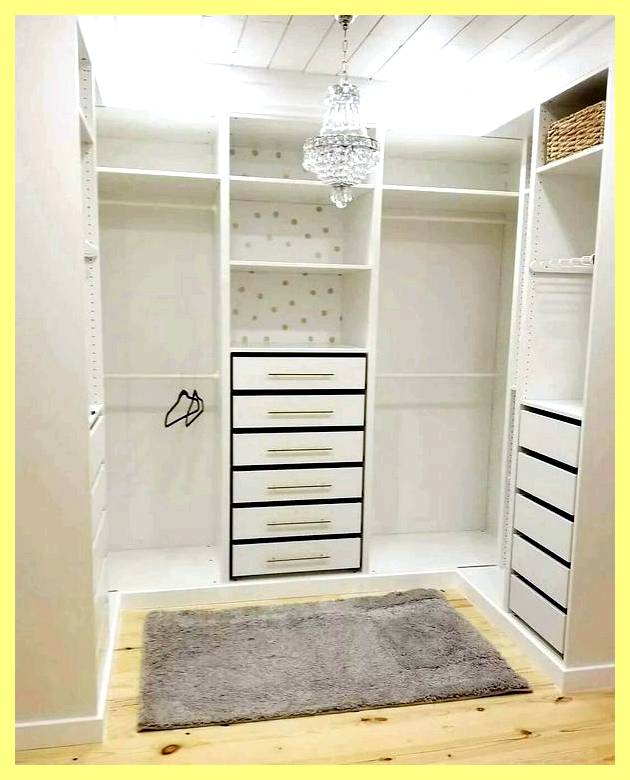

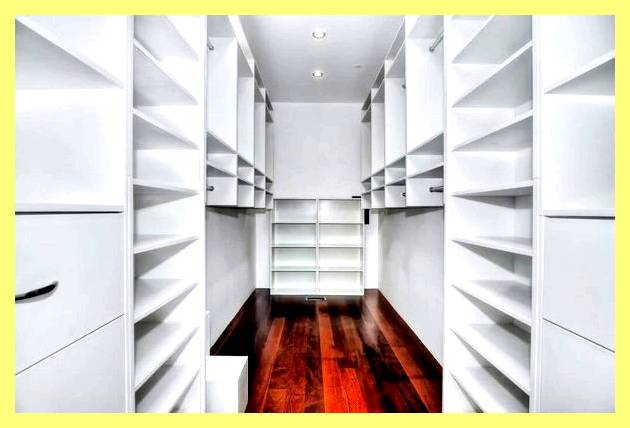

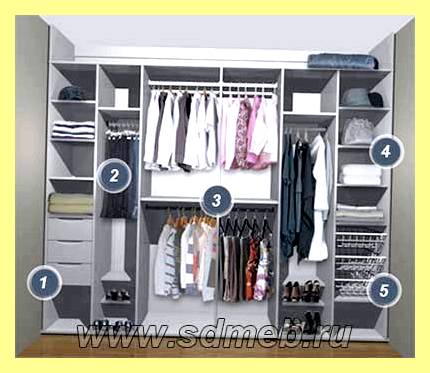

Внутреннее наполнение гардеробных и книжных шкафов – это в главном сочетание полок и выдвижных ящиков. В некоторых случаях для расширения функционала используют дополнительные системы хранения. Рассмотрим в пошаговой инструкции, как проектируется любой двухдверный шкаф.

Схема корпуса

Первый шаг – это чертеж корпуса. Конструкция любого шкафа состоит из одних и тех же элементов — крыши, дна, боковин и полок. Важно определиться, каким будет основание шкафа и обеспечить жесткость самой конструкции.

Основание шкафа — это цокольная коробка или ножки. В первом случае дно шкафа «зажимается» между боковинами, во вторым – делается накладным.

Ребро жесткости – обязательный элемент для гардеробных шкафов с нишой под штангу для одежды. Оно стягивает боковины между собой, чтобы корпус не перекашивался и не выгибался. В книжных шкафах роль ребра жесткости выполняют стационарные полки. Если основная масса полок – съемная, то ребро жесткости также ставится. Определенную жесткость общей конструкции придает и задняя стенка из ДВП.

Проектирование внутреннего наполнения

Чтобы полки не прогибались, разлет между боковинами не должен быть больше 600-700 мм. Если полка длиннее, то ее необходимо усилить ребром жесткости или перегородкой.

Два способа усиления полок — при помощи дополнительных ребер жесткостей и/или перегородок

Жесткость требуется и трубам под вешалки — верхняя одежда довольно «увесистая» и может прогнуть ее. Упор для горизонтальной трубы длиннее 600-700 мм можно собрать при помощи переходников и держателей системы Джокер.

Кстати, вертикально расположенная труба может служить и упором для полки. Такая конструкция часто собирается внутри шкафов-купе и гардеробных в различных сочетаниях вертикальных и горизонтальных труб.

Выдвижные ящики должны располагаться не выше уровня глаз. Оптимально – до 1,2 м в высоту.

Проще всего делать выдвижные ящики выносными. Другими словами не скрывать их за распашными створками шкафа.

Если все-таки решено «спрятать» выдвижной ящик за створкой шкафа:

Убедитесь, что крепление двери (мебельная петля) не мешает ему выдвигаться. Практически всегда ставят дополнительную перегородку для этого.В шкафах-купе также не должно получиться так, что створка мешает ящику выдвинуться.
Для внутренних ящиков лучше выбрать врезные ручки. Выпирающая часть обычных скоб может мешать открыванию и закрыванию фасада. Как вариант — углубления вместо ручек или щели для удобства захвата.

Размеры двухстворчатых шкафов для навесных модулей

Принцип проектирования навесных двухстворчатых шкафов абсолютно аналогичен. Единственное отличие от напольных моделей – это отсутствие основания. Чертежи для навесных кухонных шкафов представлены в здесь.

В качестве крепления к стене используются обычные навески («ушки» или зеркальные навесы, если нужен скрытый крепеж), либо регулируемые навесы со специальной монтажной полосой. Размеры двухстворчатого шкафа при всем этом должны учитывать количество точек крепления: шкаф нежелательно делать больше 800мм, либо внутри предусматривать внутреннюю перегородку, к которой можно закрепить дополнительный навес.

Подробнее о размерах шкафа купе в видео.

Как сделать шкаф своими руками: пошаговая инструкция

В любом деле важна последовательность действий. От того, насколько четко и ясно представляется весь процесс, зависит и конечный результат. Понимание этого, осознание всех предстоящих сложностей позволяет не бросить сборку на середине из-за отсутствия каких-то комплектующих, запчастей, инструмента и фурнитуры. Инструкция, как сделать шкаф своими руками пошагово, позволит вам не упустить из внимания ни одну деталь.

Как заказать шкаф правильно

Габаритные размеры

Изначально нужно определиться, где будет стоять шкаф. Это позволит решить, какими он будет габаритами.

Высота. Под потолок технически можно реализовать только встроенные конструкции. Если шкаф корпусный, с боковыми стенками и крышей, отступ от потолка должен быть минимум 15-20 см. Иначе вы его просто не поднимете из-за диагонали боковин – ведь собирается любой шкаф «лежа». Съемная антресоль почти во всем облегчает сборку и позволяет сократить промежуток между крышей шкафа и потолком до 10 см.
Глубина. Для гардеробного шкафа с распашными створками оптимальная глубина 50-55 см, с продольной штангой под плечики. В купе раздвижные двери «съедают» порядка 10 см, поэтому глубина увеличивается до 60-65 см. Для книжных шкафов и пеналов с полками обычно задают глубину 35-40 см. Шкафы поуже, 20-30 см необходимо крепить к стене, поскольку они будут неустойчивы.
Ширина. Произвольный параметр, ограничивается только длиной стены. Для шкафов с распашными фасадами проще в сборке будут двухдверные, трехдверные и четырехдверные варианты.

Особенно важен первый шаг — замеры — на этапе проектирования встроенных и частично встроенных шкафов.

Шкафы-купе, обычно, устанавливаются от стены до стены, во всю длину помещения или в нишу. Тут важно учесть кривизну стен и завалы по горизонтали и вертикали. За основу берется меньший размер.

Шкаф на балкон также требует предельной вдумчивости и аккуратности при замерах. В условиях ограниченного пространства любые недочеты конструкции чреваты полной переделкой из-за невозможности установки.

Корпуса шкафов на балкон всегда сборные! Боковины делятся по высоте, по крайней мере, в двух местах — для антресоли или нижней тумбы. Иначе на узком балконе шкаф попросту не соберешь.

Конструкция и наполнение

После точных замеров места размещения, обдумывается внутреннее наполнение шкафа. Оно должно соответствовать функциональному предназначению и основным правилам эргономики хранения.

При планировании важно не упускать из внимания соотношение секций к фасадной части.

Двери шкафа купе всегда одинаковой ширины. За каждой из них должна скрываться полноценное место хранения, без перекрытий и «мертвых» зон. Используемые подвижные механизмы (пантографы, корзины, ящики, брючницы и т.д.) должны свободно выдвигаться.
Распашные фасады могут быть разной ширины и высоты, комбинироваться с выдвижными комодными ящиками и открытыми нишами с полками. Но в плане дизайна лучше смотрятся симметричные композиции, чередование одинаковых элементов.

Далее отрисовывается в масштабе общий и сборочный чертеж с размерами каждой секции и расстояниями между полками.

По чертежу рассчитываются детали заготовок из ДСП (деталировка), составляются карты кроя и перечень фурнитуры. По этим данным уже можно судить о предстоящих расходах на изготовление шкафа своими руками.

Какой понадобится ручной инструмент

Все находится в зависимости от того, что вы решили делать самостоятельно, а что делегировать.

Распил деталей. Для нарезки ДСП и выравнивания торцов под наклейку кромки понадобится лобзик с пилкой по дереву, шлифмашинка или фрезер, наждачка, рулетка, металлическая линейка и карандаш.
Кромление. Меламиновая кромка наклеивается при помощи утюга, излишки срезаются канцелярским ножом и сошлифовываются наждачкой. Кромку ПВХ в домашних условиях приклеить сложно, тут потребуется специальный клей и фрезер.
Засверловка деталей. Заготовки перед сборкой засверливаются под крепеж при помощи дрели или перфоратора. Понадобятся сверла диаметром 5, 7 мм, конфирматное сверло. Также сверла 10, 15, 20 мм, если используются эксцентрики (минификсы), 26/35 мм для установки петель распашных дверей. Тонкое шило для разметки.
Сборка. Шуруповерт с насадками под крестовую и шестигранник, отвертка или трещотка для закручивания крепежа в узких местах.
Вспомогательный инструмент. Самый обычный, имеющийся у любого мастера: набор отверток и гаечных ключей, тиски, плоскогубцы, кусачки, стамеска, ножовка по металлу, сапожный нож, угольник, маркер, точило.

Закупка крепежной фурнитуры

Ознакомиться с перечнем конструкционной фурнитуры можно здесь. Мебельный крепеж подсчитывается по числу отверстий и закупается с запасом. А вот функциональная и лицевая фурнитура приобретается в четком соответствии с нужным количеством.

Распил деталей корпуса и закатка торцов

В домашних условиях напилить листовой материал в размер заготовок профессионально и аккуратно навряд ли получится. Как и обработать торцы: наклейка меламиновой кромки утюгом больше вариант для дачной, бюджетной мебели.

Обычно распил и наклейку кромки ПВХ заказывают в соответствующих фирмах. Обычно эти услуги предлагаются там же, где реализуется ЛДСП, ДВП, кромочные материалы.

Цена за распил может рассчитываться по-разному:

По длине всех резов, за м.п. Чем больше в конструкции шкафа мелких деталей в виде полочек, планок и выдвижных ящиков, тем дороже обойдется распил.
За раскрой листа. Тут значение не имеет, сколько деталей, важно уложиться в лист. Поэтому по погонажу выгодней распил крупногабаритных вещей (например, шкафов-купе), а по листам – мелких (комодов, тумбочек и т.д.).

Закатка видимых торцов рассчитывается за п.м. Дешевле обходится ПВХ толщиной 0,4-1 мм, дороже – толщиной 2 мм. Поэтому внутренние части шкафа выгодней закатывать ПВХ потоньше.

Фасадная часть

Дизайн мебели определяет оформление фасадной части. Помимо дверей и способа их крепления к корпусу, могут оформляться:

Козырек. Багетом (карнизом), встроенными светильниками, арочными конструкциями.
Основание. Интересным цоколем, декоративными ножками, регулируемыми подпятниками.
Боковины. Накладками в виде резных колонн, также открытыми угловыми полками различных конструкций.

Распашные дверцы

В бюджетных вариантах фасады шкафа распиливаются вместе с корпусом, из ламинированного ДСП и закатываются ПВХ толщиной 2 мм. Иногда дизайн мебели предполагает контрастное сочетание, например, темный корпус и светлый фасад. Тогда под фасады приобретается отдельный лист ЛДСП нужного цвета.

Также двери шкафа можно изготовить из МДФ с облицовкой пленкой ПВХ, пластиком, шпоном, с покраской эмалью. Или заказать из массива.

Распашной фасад может быть накладным и внутренним, зависимо от этого подбираются мебельные петли. Для стеклянных и угловых фасадов также есть «свои» петли.

Двери купе

Раздвижные системы для дверей купе могут быть опорными и подвесными. Но, обычно, состоят из:

Трека, верхней и нижней направляющей.
Комплекта роликов.
Полотна двери.

Как рассчитать двери купе самостоятельно можно прочитать здесь. Также можно заказать уже собранные двери купе по размеру ниши для встраивания в шкаф, в комплекте с верхней и нижней направляющими нужной длины.

Подготовка деталей к сборке, засверловка

При помощи специальных мебельных программ можно составить спецификации на засверловку деталей для последующей сборки.

Это почти во всем облегчает процесс, делает его более точным и аккуратным. Сделать разметку под крепеж можно и вручную. Главное иметь пространственное представление.

Процесс засверловки деталей еще называют «присадка».

Под конфирмат нужно отверстие «в пасть» диаметром 8 мм с лицевой части детали и отверстие «в торец» диаметром 5 мм. Под шкант, как скрытый крепеж, засверловка «в пасть» делается с внутренней стороны и диаметром 5 мм. Эксцентриковая стяжка также имеет свои нюансы в разметке.

Размечаются и места крепления петель, направляющих ящиков и других механизмов, засверливаются отверстия под полкодержатели.

Сборка шкафа

Если присадка деталей была произведена правильно, то шкаф соберется просто и быстро, как конструктор.

Процесс начинается с подготовки деталей для сборки. Прикручиваются подпятники, вбиваются полкодержатели, крепятся направляющие. Отдельно собираются ящики.
Сама сборка шкафа начинается с крепления дна и крыши шкафа к боковинам.
Далее прикручивается цоколь, подпятники к основанию или ножки.
Устанавливаются ребра жесткости, несъемные полки.
Крепится задняя стенка.
Шкаф поднимается, перемещается в нужное место.
Устанавливаются выдвижные ящики, штанги под одежду и другие элементы внутреннего наполнения.
Завершающий этап – установка дверей и их регулировка.

Чем больше шкаф, тем тяжелее его собирать в одиночку. Поэтому лучше привлечь напарника – он будет поддерживать детали и комплектующие, чтобы вы могли их прикрутить ровно.

Вот в общих чертах и все описание процесса изготовления шкафа своими руками пошагово. Рекомендуем ознакомиться с другими материалами нашего сайта – они помогут вам в разработке дизайн-проекта мебели, расчете деталей и итоговой сборке с установкой по месту.
