Эркектин чугун кантип кыздын чугун

Содержание

• Вся правда о чугуне. Идеальный чугун для банных печей. Есть ли он?
• ЧУГУНЫ
• СТРУКТУРА И СВОЙСТВА ЧУГУНОВ
• Закладка чугуна вместо камня
• 21 Чугуны. Классификация чугунов (серый, белый, ковкий, высокопрочный).
• 22 Основные методы упрочнения стальных изделий. Термическая обработка сталей.
• Все, что нужно знать о передельном чугуне
• Проверяем надежность чугуна. Как ведет себя чугун в коммерческих банях? Печи с тоннами чугуна
• Что это такое?
• Свойства
• Требования
• Где больше пара? Эксперимент: пар с чугуна или пар с камня.
• Виды и марки
• Обработка
• Приемка и контроль качества

Вся правда о чугуне. Идеальный чугун для банных печей. Есть ли он?

Это должно делаться, когда металл прогрет на не менее 1330 и не более 1400 градусов.

ЧУГУНЫ

Сплав железа с углеродом (> 2,14% С) называется чугуном. Присутствие эвтектики в структуре чугуна обусловливает его использование исключительно в качестве литейного сплава. Углерод в нем может находиться в виде цементита или графита или одновременно в виде цементита и графита. Цементит придает излому специфический белый светлый блеск, поэтому чугун называется белым.

Наличие графита окрашивает излом в серый цвет. В зависимости от формы графита и условий его образования различают следующие группы чугунов: серый, высокопрочный с шаровидным графитом и ковкий.

СТРУКТУРА И СВОЙСТВА ЧУГУНОВ

В микроструктуре чугуна следует различать металлическую основу и графитные включения.

В зависимости от содержания углерода, связанного в цементит, различают несколько видов чугунов.

Белый чугун — весь углерод находится в виде Fe₃C. Структура чугуна — перлит и ледебурит.

Структура чугуна — перлит, ледебурит и пластинчатый графит.

Перлитный серый чугун. Структура — перлит и пластинчатый графит.

В этом чугуне 0,7-0,8% углерода, и он находится в виде Fe₃C, входящего в состав перлита.

Ферритно-перлитный серый чугун. Структура — перлит, феррит и пластинчатый графит. В этом чугуне в зависимости от степени распада эвтектоидного цементита в связанном состоянии находится от 0,7 до 0,1% С.

Ферритный серый чугун. Структура — феррит и пластинчатый графит. В этом случае весь углерод находится в виде графита.

По структуре чугуны отличаются от стали тем, что в чугунах имеются графитовые включения, что предопределяет их специфические свойства.

Металлическая основа в серых чугунах обеспечивает наибольшую прочность и износостойкость, если она имеет перлитную структуру.

Присутствие в структуре феррита, не увеличивая пластичности и вязкости чугуна, снижает его прочность и износостойкость. Наименьшей прочностью обладает ферритный серый чугун.

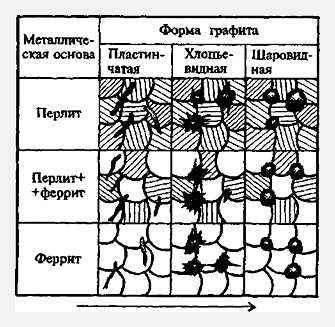

Графит в чугунах может быть следующих основных форм.

Пластинчатый графит. В обычном сером чугуне графит образуется в виде прожилок лепестков; такой графит называется пластинчатым.

Шаровидный графит. В высокопрочных чугунах, выплавленных с присадкой небольшого количества магния, графит преобразуется в шаровидную форму.

Вермикулярный графит. Пластинчатая форма графита ухудшает свойства чугуна, поэтому разработаны методы плавки или последующей обработки, при которых изменяется форма графита и улучшаются свойства чугуна. В настоящее время получают серый чугун с волокнистой (червеобразной) формой графита. Такой графит получил название вермикулярного.

Закладка чугуна вместо камня

Хлопьевидный графит. Если при отливке получить белый чугун, а затем, используя неустойчивость цементита, путем отжига его разложить, то образующийся графит приобретает равноосную форму. Такой графит называется хлопьевидным или углеродом отжига. На практике чугуны с хлопьевидным графитом называют ковким чугуном.

Таким образом, чугун с пластинчатым графитом называют обычным серым чугуном, чугун с шаровидным и вермикулярным графитом — высокопрочным чугуном, чугун с хлопьевидным графитом — ковким чугуном.

21 Чугуны. Классификация чугунов (серый, белый, ковкий, высокопрочный).

Чугун — сплав железа с углеродом (C) 2,14-6,7%, содержащий постоянные примеси марганец(Mn) до 1,5%, кремний(Si) до 4,5%, сера(S) до 0,08%, фосфор(P) до 1,8%, а иногда и легирующие элементы хром(Cr), никель(Ni), алюминий(Al) и др. Основная масса чугуна (свыше 85%) перерабатывается в сталь, остальная — применяется для изготовления фасонного литья.

В зависимости от степени графитизации различают чугуны белые, серые, ковкие, высокопрочные и половинчатые.

Белый чугун, в котором весь углерод (2,0. 3,8%) находится в связанном состоянии в виде Fe3C (цементита), что и определяет его свойства: высокие твердость и хрупкость, хорошую сопротивляемость износу, плохую обрабатываемость режущими инструментами. Белый чугун применяют для получения серого и ковкого чугуна и стали.

Серый чугун содержит углерод в связанном состоянии только частично (не более 0,5%). Остальной углерод находится в чугуне в свободном состоянии в виде графита. Графитовые включения делают цвет излома серым. Чем излом темнее, тем чугун мягче.

Образование графита происходит в результате термической обработки белого чугуна, когда часть цементита распадается на мягкое пластичное железо и графит. В зависимости от преобладающей структуры различают серый чугун на перлитной, ферритной или ферритоперлитной основе.

Свойства серого чугуна зависят от режима охлаждения и наличия некоторых примесей. Например, чем больше кремния, тем больше выделяется графита, и благодаря этому чугун становиться мягче. Серый чугун имеет умеренную твердость и легко обрабатывается режущими инструментами.

Ковкий чугун получают после длительного отжига белого чугуна при высоких температурах, когда цементит почти полностью распадается с выделением свободного углерода на ферритной или перлитной основе. Углеродные включения имеют округлую форму. В отличие от серых, ковкие чугуны являются более прочными и пластичными и легче обрабатываются.

Высокопрочные (модифицированные) чугуны значительно превосходят обычные серые по прочности и обладают лучшими пластическими свойствами. Их применяют для отливок ответственных деталей. При испытании серого и высокопрочного чугунов определяют предел прочности при растяжении, изгибе и сжатии, а при испытании ковкого чугуна — предел прочности при растяжении, относительное удлинение и твердость.

22 Основные методы упрочнения стальных изделий. Термическая обработка сталей.

Термической обработкой называется совокупность операций нагрева, выдержки и охлаждения твердых металлических сплавов, с целью получения заданных свойств за счет изменения внутреннего строения и структуры.

ТО- термическая обработка.

Так как основными факторами любого вида ТО является температура и время, то режим ТО обычно представляется графиком в координатах t – τ , где t – температура; τ – время.

Угол наклона характеризует скорость нагрева или охлаждения. Постоянная скорость нагрева или охлаждения изображается на графике прямой линией с определенным углом наклона. В результате ТО в сплавах происходят структурные изменения . После ТО металлические сплавы могут находиться в равновесном(стабильном) и неравновесном (метастабильном) состоянии.

Б. Виды ТО стали

СТО – собственно-термическая обработка (предусматривает только температурное воздействие на металл).

ТМО- термомеханическая обработка стали(предусматривает изменение структуры металла за счет как термического, так и деформационного воздействия).

ХТО- химико-термическая обработка стали (в результате взаимодействия с окружающей средой при нагреве меняется состав поверхностного слоя металла и происходит его насыщение различными химическими элементами).

Все, что нужно знать о передельном чугуне

Проверяем надежность чугуна. Как ведет себя чугун в коммерческих банях? Печи с тоннами чугуна

В предлагаемой статье описано все, что нужно знать о передельном чугуне, о том, что это такое, по сути. Описаны ПЛ 1, ПЛ2 и другие марки, особенности производства и ГОСТ, хим. состав чугуна. А также можно будет понять, чем он отличается от литейного чугуна.

Что это такое?

Само название передельный чугун говорит о том, что он предназначен для последующей переработки и получения стали. Этим своим предназначением продукт и отличается от литейного сплава, необходимого для производства чугунной отливки. Сам чугун делают из руды посредством доменной плавки, изредка — другими средствами. Когда он получен, далее модифицируют химический состав, чтобы получить обычную сталь.

Литейный материал содержит большее количество кремния. Каких-то иных отличий между ними не обнаруживается даже при самом пристальном анализе.

Прочие параметры не отличаются. Даже категории у таких металлургических продуктов идентичны. Если между ними и есть отличия, то они настолько незначительны, что едва ли окажут влияние на практические свойства.

Передельный чугун начали активно производить в середине XIX столетия. Самый ранний метод его производства — обработка вместе с коксом в доменных печах. Там углерод восстановит оксиды. Потом полуфабрикат продувают кислородом либо сжатым воздухом.

Это и позволит получить обычную сталь; на долю передельного чугуна приходится 90% всего его объема.

Свойства

В сравнении с литейным и зеркальным чугуном передельный сплав содержит куда меньше кремния и марганца. Если это вещество планируется подвергнуть переделу в кислородном конвертере, то ограничения по количеству кремния, марганца и серы. Иногда производят высококачественный тип чугуна, в котором содержится не более 0,06% фосфора и не более 0,025% серы.

Плотность металла может меняться от 6800 до 7750 кг на 1 куб. м.

Говоря про другие характеристики материала, следует подчеркнуть:

• довольно высокую прочность;
• способность относительно долго удерживать тепло;
• хрупкость;
• подверженность коррозии даже при очень коротком контакте с водой.

Требования

Для передельного чугуна применяется ГОСТ 809 от 1995 года. При выпуске материала необходимо маркировать изделия с учетом содержания углерода. Технологическая документация должна проверяться на соответствие стандарту и утверждаться в определенном порядке. При плавке медьсодержащей руды концентрация меди в готовом продукте может быть не выше 0,3%.

Чушки могут содержать не более 2-х пережимов, и в каждом таком месте толщина должна составлять как минимум 5 см.

Где больше пара? Эксперимент: пар с чугуна или пар с камня.

Масса чушек не может быть менее 18 и более 55 кг. Другие возможные варианты — 30 и 45 кг.

Виды и марки

Классификация белых передельных чугунов зависит от дальнейшего использования продукта. В составе ПЛ 1 присутствует от 0,8 до 1,2% кремния, а также не более 1,5% марганца. На долю железа приходится примерно 97%. В чугунах категории ПЛ2 содержится 0,5-0,9% кремния, а ограничения по марганцу и фосфору те же, что и для ПЛ 1.

Такие 2 сплава делают, чтобы затем вести отливку. Дополнительно существуют чугуны П1 и П2. Их применяют, чтобы получать сталь. Отличий по химическому составу, опять же, нет.

В каждом конкретном случае руководствуются указаниями технической документации.

Любой вид сплавов считается качественным, если в разряд боя попадает максимум 2% от массы партии, и единичный кусок чугунного боя весит не более 2 кг.

Белый чугун — это тот, где 100% углеродного компонента присутствует в виде соединений или в варианте цементита. Даже незначительная концентрация чистого углерода не допускается. Серый сплав отличается графитной формой углерода. Свое название материал получил за характерную расцветку на изломе.

Обработка

Поверхность чушек из передельного чугуна должна быть чиста. На ней исключается присутствие любых шлаковых отходов или иных засоров, появляющихся при металлургическом производстве. При любых манипуляциях важно исключить отбел металла. Чтобы добиться такого эффекта и улучшить физико-механические характеристики, в расплав добавляют ферросилиций.

Это должно делаться, когда металл прогрет на не менее 1330 и не более 1400 градусов.

Количество добавляемого ферросилиция рассчитывается индивидуально. Его определяют с учетом уже содержащегося кремния и углерода. После улучшения состава сплав:

• лишается отбела;
• содержит более мелкое зерно эвтектического процесса;
• становится подвержен образованию графита;
• будет отличаться оптимальными практическими параметрами;
• имеет более однородную макроскопическую структуру.

Приемка и контроль качества

Официально разрешено принимать или отбраковывать передельный чугун исключительно партиями. В состав каждой партии может входить продукт одной марки, типа и группы. Не допускается приемка сплава без предъявления документов, подтверждающих соответствие заявленным характеристикам. В сопроводительных материалах должны присутствовать:

• товарный знак;
• наименование заказчика;
• основные классификационные признаки;
• штампы о контроле;
• другие пункты, которые необходимы.

​Методы контроля заслуживают отдельного упоминания. В первую очередь требуется оценить качество отдельных чушек. Вовсе не обязательно применять оптические приборы. Процедура исследования согласуется поставщиками и заказчиками индивидуально.

Для партий свыше 20230 кг надо снимать 20 чушек на исследование, если партия меньше, разрешено обходиться меньшим числом образцов.
