19 Система водяного отопления с естественной циркуляцией воды

Вода представляет собой фактически несжимаемую водянистую среду со значимой плотностью и теплоемкостью. Вода изменяет плотность, объем и вязкость зависимо от температуры, а температуру кипения зависимо от давления. Вода способна сорбировать и выделять газы при изменении температуры и давления. При использовании воды в качестве теплоносителя обеспечивается довольно равномерная температура помещений, можно ограничить температуру поверхности отопительных приборов, сокращается по сравнению с другими теплоносителями площадь поперечного сечения труб, достигается бесшумность движения в трубах. Недостатками применения воды являются значительный расход металла и большое гидростатическое давление в системах; тепловая инерция воды замедляет регулирование теплопередачи приборов

Система водяного отопления гидравлически замкнута и имеет определенную вместимость, другими словами постоянный объем заполняющей ее воды. При повышении температуры воды она расширяется и в замкнутой заполненной водой системе отопления внутреннее гидравлическое давление может превысить прочность его элементов. Чтобы этого не произошло, в системе предусматривают устройство расширительного бака, созданного для вмещения прироста объема воды при ее нагревании, также для удаления через него воздуха в атмосферу.

Для отключения отдельных частей системы отопления в процессе использования на магистралях устанавливается запорная арматура.

Как видно из рассмотренного выше, системы водяного отопления содержат в себе следующие основные элементы: теплогенератор, магистральные теплопроводы (подающий и обратный), стояки (ветви), подводки, отопительные приборы, расширительный бак, запорно-регулирующую арматуру.

20 Размещение элементов системы отопления в зданиях

Прокладка труб в помещениях может быть открытой и скрытой. В главном применяют открытую прокладку как более простую и дешевую. Скрытая прокладка предусматривается исключительно в помещениях с повышеными санитарно-гигиеническими требованиями.

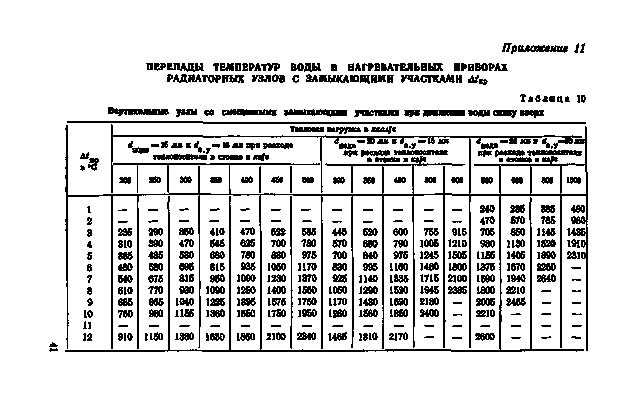

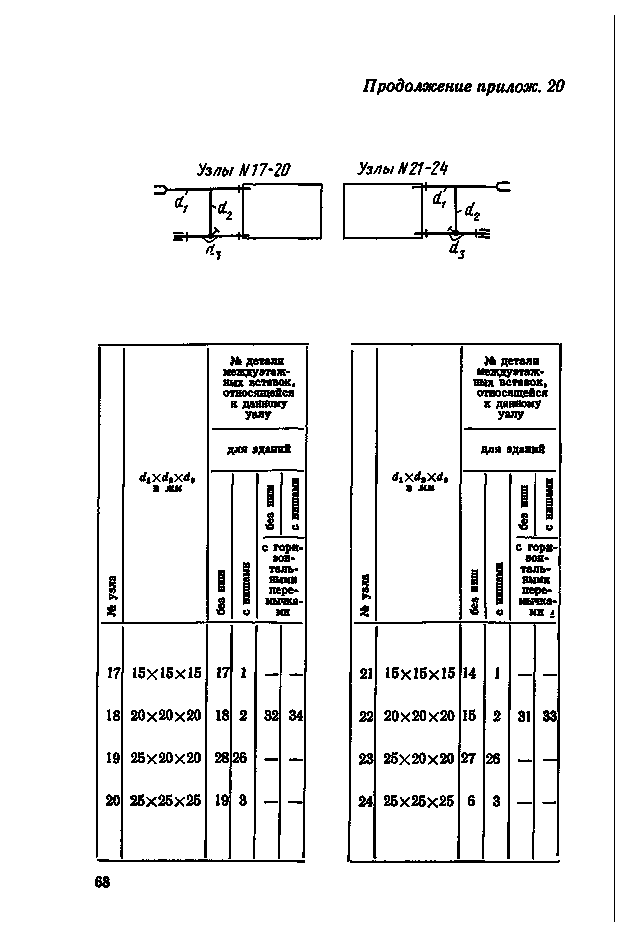

Размещение подводки – соединительной трубы между стояком или ветвью и прибором – находится в зависимости от вида отопит прибора и положения труб в системе отопления. Подающую и обр подводки прокладывают горизонтально (при длине до 500 мм) или с уклоном (5-10 мм на всю длину подводки). Подводки зависимо от положения продольной оси прибора по отношению к оси труб могут быть прямыми и с отступом, называемым «уткой».

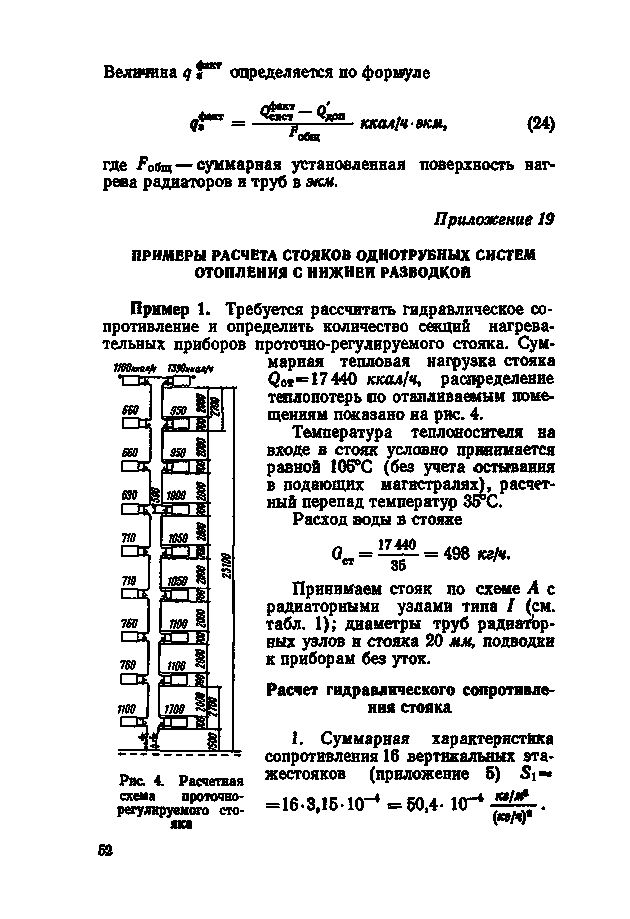

Размещение стояков – соединительных труб между магистралями и подводками – находится в зависимости от положения магистралей и размещения подводок к отопит приборам. Стояки прокладываются, обычно, у наружных стен открыто. Расстояние от поверхн. штукатурки до трубы должно быть 3,5 см. Двухтрубные стояки размещают на расстоянии 80 мм между осями труб, причем подающие стояки располагают справа (при взгляде из помещения). В местах пересечения междуэтажных перекрытий трубы заключают в гильзы для обеспеч. свободного их движения при тепловом удлинении.

Размещение магистралей – соединительной трубы между местным тепловым пунктом и стояками – определяется назначением и шириной здания, видом системы отопления. В производственных зданиях магистрали прокладывают по стенам, колоннам у потолка, в средней зоне или у пола, в ряде всевозможных случаев магистрали прокладывают на технич этажах и подпольных каналах.

В гражданских зданиях шириной до 9 м магистрали можно прокладывать вдоль их продольной оси. Так же размещаются магистрали при стояках, находящихся у внутренних стен здания. В гражданских зданиях шириной более 9 м рационально использовать две разводящие магистрали – вдоль каждой фасадной стены

Магистрали систем отопления гражданских зданий и вспомогательных зданий промышленных предприятий размещают, обычно, в чердачных и технических помещениях на расстоянии 1÷1,5 м от наружных стен для удобства монтажа и ремонта, также для обеспечения при изгибе стояков естественной компенсации их удлинения. В подвальных помещениях, в технических этажах и подпольях, также в рабочих помещениях магистрали для экономии места крепят на стенах. Магистрали монтируют обычно с уклоном, который в системах водяного отопления необходим для отвода в процессе использования скоп-лений воздуха (в высшей части систем), также для самотечного спуска воды из труб (в нижней их части).

Магистрали верхней разводки систем с искусственной циркуляцией рекомендуется монтировать с уклоном против направления движения воды для того, чтобы использовать подъемную силу совместно с силой течения воды для удаления воздуха. В гравитационных системах допускается про-кладка магистралей с уклоном по движению воды. Нижние магистрали всегда прокладывают с уклоном в сторону теплового пункта здания, где при опорожнении системы вода спускается в канализацию.

Для пуска системы в эксплуатацию, также для отключения отдельных частей системы для ремонта на магистральных теплопроводах уста-навливается запорно-регулирующая арматура: вентили, задвижки или краны пробковые. На отопительных стояках для гидравлического регули-рования, отключения и опорожнения их ставятся запорные прямоточные вентили и краны пробковые. На подводках к приборам устанавливаются краны двойной регулировки или трехходовой кран. Во вспомогательных помещениях, лестничных клетках и других опасных в отношении замерзания воды краны не ставятся.

Удаление воздуха из отопительных приборов и из всех участков теплопроводов является необходимым условием нормальной работы системы отопления. В системах отопления с естественной циркуляцией воды и верхним расположением подающих магистралей для удаления воздуха используется расширительный сосуд без каких-либо дополнительных устройств. В системах водяного отопления с нижним расположением магистралей при естественной циркуляции для удаления воздуха устраивают специальную воздухоотводящую сеть, присоединяя ее к расширительному баку или к воздухосборнику. Из таких систем воздух можно удалять также при помощи воздуховыпускн кранов кран Маевского.

В системе водяного отопления с искусственной циркуляцией скорость движения воды обычно больше скорости всплывания воздушных пузырьков, и пузырьки воздуха не могут двигаться в направлении, противоположном потоку воды. Поэтому в таких системах разводящие магистральные теплопроводы прокладывают с подъемом к крайним стоякам и в высших точках системы устанавливают воздухосборники.

Принцип работы отопительной системы

Базовые знания о механизме работы отопительной системы необходимы практически каждому. Это позволит за короткое время найти ту или иную неполадку, также избежать появления ошибок в момент установки и проектирования. В этой статье вы узнаете все самое интересное, что касается механизма работы водяных отопительных систем.

Из чего состоит система водяного отопления?

Специалисты называют такие системы гидравлическими или жидкостными. Дело в том, что тепловая энергия направлена к отопительным устройствам от котла. Среди этих устройств могут быть: теплый пол, радиатор и многие другие. Процесс циркуляции проходит в трубопроводе с нагретой водой. Другими словами, система водяного отопления представляет собой замкнутую цепочку, которая состоит из труб, отопительных устройств, котла. Кроме того, сюда можно включить такие элементы, как: гайки, краны, бак, систему безопасности и многое другое.

Работа отопительной системы

Отопительная система работает следующим образом: Нагретая жидкость в котле продвигается по системе, тепло распределятся по трубам к приборам, после этого, поступает для нагрева помещения. Потому что все элементы отопления представляют собой замкнутую систему, жидкость движется по кругу.

Основные виды отопительных систем

Отопительную систему разделяют на две группы по способу циркуляции теплового носителя:

От насоса. Принудительная циркуляция.
Конвективная система. Естественная циркуляция.

Мы можем рассмотреть работу каждой системы в данной статье.

Отопительная система с естественной циркуляцией

Данная система является самой простой, хотя монтаж ее трудно назвать таковым.

В котле происходит нагрев теплоносителя. Данный процесс приводит к уменьшению плотности воды, после этого, она продвигается вверх по трубе, которая называется подающий стояк. Жидкость вытесняется в расширительный бак, где ее объем значительно увеличивается. Далее, она направляется вниз по трубам, которые получили название горизонтальные стояки. Затем вода оказывается в отопительном приборе. Здесь она снова возвращает свою плотность, что позволяет ей стечь вниз, для возвращения в котел.

Необходимо отметить, что вертикальные стояки должны быть большого диаметра. Это позволяет образовываться побудительной силе, приводящей к циркуляции теплоносителя.

В такой системе отопления необходимо учитывать уклоны.

Сначала необходим уклон к отопительному прибору от стояка. Затем, уклон нужен в “обратке” к котлу. Если нет уклона, то система не будет работать.

Отопительная система с принудительной циркуляцией

Для работы данной системы необходимо использование циркуляционного насоса. Существует различные модели таких насосов, которые отличаются друг от друга своей мощностью.

Обратив внимание на схему, показанную ниже, можно увидеть нагрев теплоносителя в котле. Благодаря насосу, вода движется по трубам к отопительным приборам. Кроме того, вентили имеются на каждом радиаторе. Они позволяют устанавливать более комфортную температуру. В наше время можно использовать ручные или автоматические вентили.

Практически все радиаторы оснащены специальными кранами, через которые можно удалить воздух из системы. Механизм работы данной системы аналогичен предыдущему. Охлажденная вода возвращается по трубе обратно в котел.

Чтобы выбрать отопительную систему для дома, необходимо выделить их недостатки и преимущества.

Плюсы и минусы отопительных систем

Две вышеперечисленные системы имеют свои плюсы и, конечно, минусы. Рассмотрим их поподробней.

Плюсы отопительной системы с принудительной циркуляцией:

Возможна регулировка теплового потока в автоматическом режиме.
Имеет возможность задавать температурный режим для каждого помещения в отдельности. Он также будет поддерживаться автоматически.
Благодаря автоматическому режиму расход топлива более экономичный.
Можно использовать трубы из пластика, что снизит стоимость монтажа и затраты на покупку материала.
Пластиковые трубы не портят интерьер помещения. Кроме того, их можно скрыть в стене.

Минус принудительной циркуляции заключается в зависимости работы всей системы от электричества. Нельзя забывать, что работу насоса обеспечивает электросеть.

Плюсы отопительной системы с естественной циркуляцией

Имеет единственный плюс – она не находится в зависимости от электричества. В такой системе не используется насос.

Минусы отопительной системы с естественной циркуляцией:

Отопление. Лекция 1. Определения и конструктивные элементы

Нет возможности отрегулировать тепло в автоматическом режиме.
Высокие затраты на топливо.
Необходимы трубы с большим диаметром: пластиковых и стальных, что увеличивает стоимость.
Низкая эстетичность от монтажа больших труб.

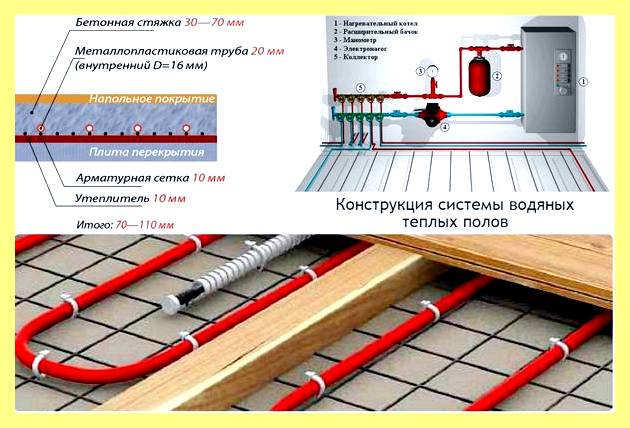

Нельзя использовать бойлер косвенного нагрева, также водяные теплые полы.

Вышеперечисленная информация позволит выбрать удобную систему отопления не только лишь для дома, да и для любого другого помещения.

Заявка на бесплатную консультацию

Заполните данные и специалист свяжется с вами

Какое отопление лучше в частном доме: 7 самых популярных разновидностей отопительных систем и их особенности

Автономные системы отопления в частных домах выполняют одну из главных функций при их обустройстве. От правильного распределения тепла в помещениях зависит не только лишь комфорт проживания. Отопление несет к тому же конструктивную нагрузку: предотвращает возникновение и распространение сырости, грибка и плесени. При постоянном росте цен и недешевой стоимости подключения, становится все более актуальным вопрос, какое отопление лучше в частном доме. Для того, чтобы определиться с выбором системы отопления, мы обратились к компании АкваХит , которая профилируется на монтаже систем отопления.

Системы отопления: их выбор и применяемые к ним требования

На сегодня представлены различные схемы устройства отопительных систем и модели оборудования для них. Идеального варианта при их выборе нет. Но есть основные правила, которым нужно следовать – добиться правильного регулирования, распределения и передачи тепла по всем помещениям строения.

Видео описание

В нашем видео поговорим об отоплении в частном загородном доме. У нас в гостях автор и ведущий канала Тепло-Вода Владимир Сухоруков:

Главные критерии при выборе систем отопления:

Минимум расходов при высокой теплоотдаче. Обеспечение жилья нужным количеством тепла и небольшие затраты на монтаж, эксплуатацию и обслуживание.
Максимальная автоматизация. Системы отопления в целях обеспечения безопасности необходимо эксплуатировать при наименьшем вмешательстве человека в их работу.
Высокая износостойкость всех элементов. Выбирать необходимое оборудование нужно с учетом его эксплуатационной надежности.

Виды автономных систем отопления

Классификация всех без исключения отопительных систем происходит по типу топлива, нужного для их работы. Если необходимо постоянно экономить на энергопотреблении системы, и есть возможность применять некоторое количество видов топлива для обогрева, то лучшим решением станет приобретение комбинированного оборудования. Эти модели имеют все преимущества стандартных типов отопительных котлов и могут производить работу на нескольких видах топлива. С целью ознакомления представлены разные типы монтажа, чтобы застройщик мог сам выбирать, какое отопление лучше для частного дома.

Водяное отопление

Один из самых признанных устройств системы индивидуального отопления в своем доме. Теплоносителем здесь выступает замкнутый по контуру трубопровод с разводкой, с циркулирующей по нему нагретой от котла водой. Монтаж отопления производят несколькими способами: одно или двухтрубным, с батареями (чугунными, стальными, биметаллическими) или радиаторами конвекторного типа. Модель нагревательного котла устанавливают с учетом вида топлива.

Для быстрого и удобного подключения радиаторов в однотрубной системе отопления, можно обратить внимание на модули подключения Радиплект Терм Gibax и Радиплект Gibax, они выполняют функции запорной и термостатической арматуры с автоматическим или ручным поддержанием температуры воздуха.

Схемы автономной водяной отопительной системы

Различают несколько вариантов монтажа таких систем. При проектировании частного дома нужно внимательно отнестись к их выбору.

С целью ознакомления представлены разные типы монтажа, чтобы застройщик мог сам выбирать, какое отопление лучше для частного дома.
