Как при помощи свечи зарядить мобильник? До боли просто — для этого можно собрать простейшую термическую электрическую станцию всего из нескольких очень доступных частей. Вещица эта достаточно крутая, её можно взять с собой в поход либо на рыбалку и в хоть какой ситуации иметь возможность зарядить мобильное устройство, будь-то телефон либо планшет. В отличии от Power Bank этот генератор не имеет ограничения и может работать повсевременно. В качестве источника тепла можно использовать не только лишь свечу, да и щепки дров либо бумагу.

Тепловой электрогенератор своими руками

Самодельный термоэлектрический генератор на элементах Пельтье может быть применен в полевых критериях для зарядки аккумуляторов. Можно подзарядить три пальчиковых аккумулятора на 3,6 вольт в сумме, или аккумулятор мобильника.

Данная конструкция имеет две части: электрическую и механическую.

Устройство электрической части теплогенератора

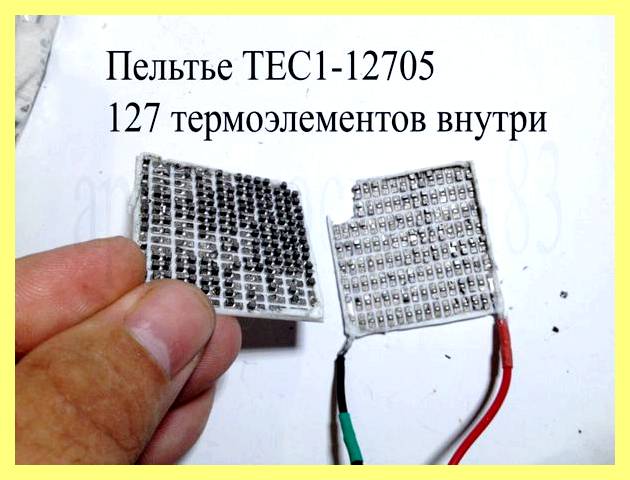

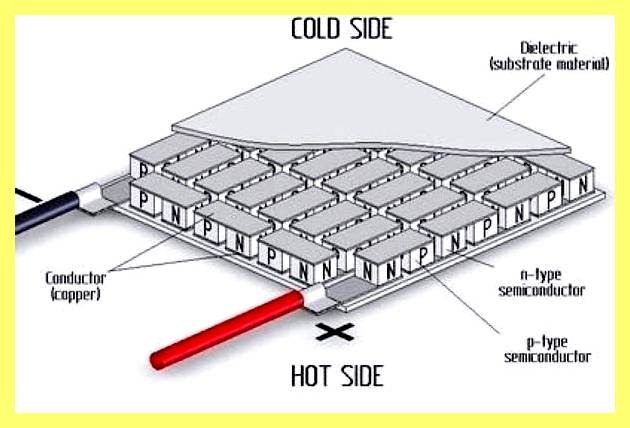

Используются четыре элемента Пельтье 12705, но можно использовать любые аналогичные. Элемент 12705 представляет из себя квадрат размером 4х4 см, толщиной 3 мм., производимый ток 5 Ампер, мощность 60 Ватт. Работа элемента Пельтье основана на том, что если нагреть одну сторону, а вторую сторону охладить, на выходе появляется электроток. При разнице температур в 100 градусов один элемент выдает 2 ватта, другими словами 2 вольта и 1 ампер. В данной установке четыре элемента дают 8 ватт, 7-8 вольт, ток 0,7-0,8 Ампер. Элементы соединяются вместе последовательно плюс к минусу.

Товары для изобретателей Ссылка на магазин.

Механическая часть

Использованы две пластины размером 10х10 и толщиной 1 мм, под ними находятся четыре элемента Пельтье. Таким макаром, учитывая размеры Пельтье, по бокам остается еще по 1 см. Пластины крепятся термопастой. Сверху устанавливается консервная банка или другая емкость, в какой будет в полевых условиях разжигаться огонь, обеспечивающий 170-180 градусов. Элементы Пельтье не рекомендуется нагревать до температуры выше 200 градусов. К нижней части ко второй пластине болтами прикрепляется алюминиевый или медный радиатор. К самому радиатору присоединяется болтами еще одна изогнутая пластина 20х12 см. К этой пластине параллельно радиатору прикреплена еще одна пластина для установки на нее заводского кожуха от аккумуляторов. К нему припаивается разъем для зарядки телефона.

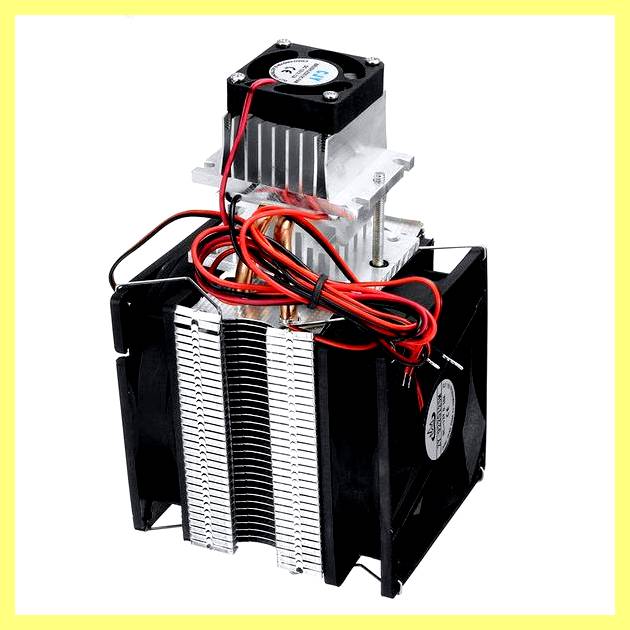

Купить модуль Пельтье можно этом китайском магазине. Есть и специальный кулер охлаждения.

Электроника для самоделок в китайском магазине.

Подробнее о электрической схеме и испытании теплоэлектрогенератора смотрите далее в видео.

Можно отрезать всю левую часть и выкинуть на берег, но как раз от этого я и хотел избавиться — от лишних проводов разбросанных по берегу! На счет радиатора частично согласен. Что хочу отметить: алюминий имеет хорошую теплопроводность и разница температур между водой и холодной частью подложки 10-15 град. Ну пусть мы сделаем за счет квадратного радиатора 5-10 град. КПД вырастит на 5-7 процентов это хорошо, но в этом случае не критично. Спасибо за совет. В следующих сборках буду учитывать.

В другой статье мы рассказали об использовании модуля Пельтье для охлаждения процессора и описали конкретную модель элемента.

3 комментария

Литвак Д. :

Громкое название. Тепловой генератор. Такое ощущение, что китайцы придумали элемент Пельтье, а не сам изобретатель. Кпд у него мизерный, так что много электричества не выйдет.

Евгений :

Я считаю что, идеальный вариант радиатора, это ДЖ труба, она служит лучшим проводником для передачи тепловой или отрицательной энергии. К тому же она очень легкая, что уменьшит значительно вес.

MrInerton MrInerton :

И по поводу радиатора. Дело больше не в эффективности отдачи тепла, а в весе. У меня два таких радиатора на работе в тумбочке валяются. Они реально тяжёлые. Взяв прямоугольный радиатор с пластинчатыми рёбрами можно серьёзно облегчить конструкцию и к тому же увеличить электрическую мощность генератора, потому что от разницы температур на сторонах ТЭМов зависит вырабатываемая ими мощность.

Простая тепловая электростанция своими руками

Как при помощи свечки зарядить мобильник? До боли просто — для этого можно собрать простейшую тепловую электростанцию всего из нескольких очень доступных элементов. Вещица эта довольно крутая, её можно взять с собой в поход или на рыбалку и в любой ситуации иметь возможность зарядить мобильное устройство, будь-то телефон или планшет. В отличии от Power Bank этот генератор не имеет ограничения и может работать постоянно. В качестве источника тепла можно использовать не только лишь свечу, да и щепки дров или бумагу.

Детали тепловой электростанции

Элемент Пельтье 12706.
Повышающий преобразователь USB.
Консервная банка.
Радиатор от процессора компьютера.
Теплопроводящая паста.

Изготовление теплогенератора своими руками

Первое что нужно сделать это найти консервную банку. Отрезать у неё дно и по всей боковой поверхности просверлить множественные мелкие отверстия. Большие отверстия делать не стоит, иначе в ветреную погоду огонь будет тухнуть от сильного ветра.

Затем, ножницами по металлу вырезаем окно для свечки внизу банки.

Обязательно после отрезки зачищаем острые края напильником или надфилем.

Вот само сердце теплового генератора — элемент Пельтье. Он будет вырабатывать ток при разности температуры его поверхностей. Другими словами, одну сторону мы будем нагревать свечкой, а вторую будем охлаждать радиатором от компьютера.

Чтобы обеспечить надежную передачу тепла элементу Пельтье, нанесем на его стороны теплопроводящую мазь.

Мажем тонким слоем одну сторону.

Прикладываем к банке.

Мажем вторую сторону

Чтобы в периоде эксплуатации провода не поплавились о раскаленную банку, необходимо одеть стекловолоконные отрезки трубки — кембрики.

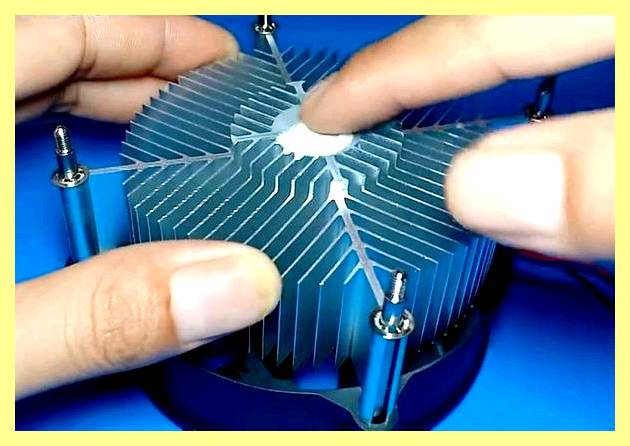

И уже сверху устанавливаем радиатор от процессора компьютера. Кулера с верху не будет, все будет охлаждаться естественно. Тем паче на природе небольшой ветерок сделает свое дело.

Элемент Пельтье вырабатывает не большое напряжение, около вольта, но зато сила тока у него имеет достаточное значение для наших целей. Поэтому для того, чтобы обменять значения на нужные нам мы будем использовать повышающий преобразователь, который повысит и стабилизирует выходное напряжение до 5 В.

Припаиваем вывода элемента ко входу преобразователя.

На выходе преобразователя уже стоит USB розетка для подключения, поэтому больше ничего паять не надо.

Проверка теплового генератора

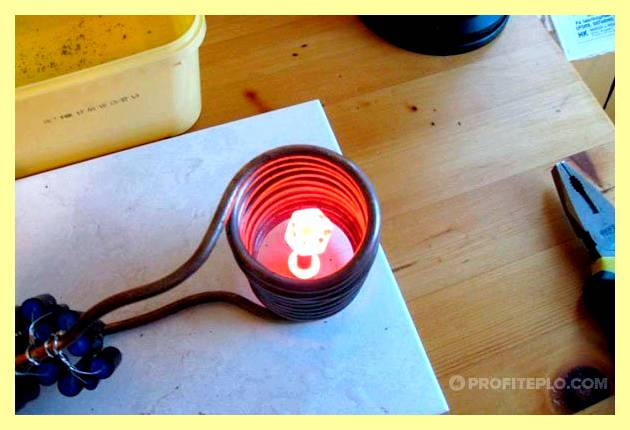

Зажигаем свечку.

Вставляем в наш реактор)).

Пробуем зарядить мобильный телефон. Через несколько секунд напряжение достигло уровня.

Термоэлектрический генератор ТЭГ 1 Свеча. Термоэлектричество. Элемент Пельтье

И зарядка телефона началась.

Тепловая электростанция отлично справляется со своим делом — выработка электричества.

При желании можно добавить и вентилятор, подключив его к выходу преобразователя. Пяти вольт хватит, чтобы раскрутить и двенадцати вольтовый кулер. Для надежности банку с радиатором можно скрепить между собой тонкой проволокой или же тонкими длинными болтами, предварительно просверлив отверстия и там и там.

Заключение

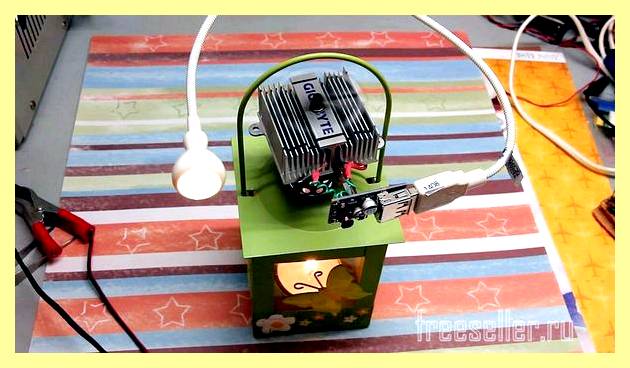

Вот у нас часто отключают свет дома. И когда это происходит, я достаю тепловой генератор. Он дает электричество и свет от свечи, убивая сразу двух зайцев. Ну а если света недостаточно к USB можно подключить и мини LED лампу. Радует ещё то, что данное устройство всегда готово к работе, а по сему, неожиданных неприятностей быть не может.

Как зарядить смартфон огнём свечи. Термоэлектрическая электростанция своими руками

В проекте будем заряжать мобильник огнём свечи. Для этого мы используем термоэлектрические преобразователи, принцип действия которых основан на эффекте Пельтье. И для начала немного теории. Эффект выделения или поглощения тепла в зоне, где контактируют разнородные проводники был впервые открыт и изучен французом Жаном-Шарлем Пельтье в далёком 1834 году. Если говорить об открытии простыми словами, то учёный доказал, что если через близко расположенные разнородные проводники пропускать электрический ток, то какой-то из них сильно нагревается, а другой, напротив, охлаждается. Да, КПД устройств, работающих на этом эффекте, невелик. Возможно, вот поэтому практическое применение открытия началось лишь посреди ХХ века.

Необходимо подчеркнуть, что элемент Пельтье может работать и в обратном порядке: если одну его сторону нагреть, а другую охладить, то узел будет вырабатывать ток. Чем больше разница температур, тем выше вырабатываемая сила тока. Именно эту замечательную особенность мы и будем использовать в опыте с зарядкой смартфона.

Что понадобится:

4 модуля Пельтье TEC1-12705
Термопаста
Планка с USB
4 радиатор небольших размеров

Изготовление термогенератора своими руками

Элементы Пельтье в большинстве случаев имеют форму плоского прямоугольника с двумя выводами. Для нашего зарядного устройства мы возьмём 4 модуля. Разместим их на радиаторе подходящего размера. На нём охлаждающие рёбра расположены таким макаром, что в них можно налить воду, и она не выльется.

Именно этим мы и воспользуемся в дальнейшем. А пока закрепляем элементы, предварительно покрыв поверхности термопастой для лучшего контакта.

Выводы термоэлектрических модулей выполнены проводами разного цвета: красным и чёрным. Очень удобно. Мы соединим элементы последовательно: красный с чёрным, чёрный с красным. Сверху модули также накроем металлическими радиаторами. Эту сторону далее будем нагревать на пламени свечи.

Теперь нам понадобятся несколько радиодеталей. Сначала разъём USB. Его мы вырежем ножницами со старой нерабочей платы. У нас на ней даже два гнезда. Очень хорошо. Чтобы случайно не перепутать, отмечаем на ножках плюс и минус питания. Кроме этого, возьмём светодиод и ограничительный резистор, чтобы контролировать выработку тока. Как ток, необходимый для зарядки появится на контактах USB гнезда, сразу загорится светодиод. И еще поставим сглаживающий электролитический конденсатор. Номиналы деталей можно легко рассмотреть на фото.

Устройство готово, начинаются испытания. Для свечей вырезана специальная горелка из жести.

Три свечи достаточно. Сверху помещаются наши модули. В радиатор, который предназначен для охлаждения, заливается вода. Процесс пошёл. Индикаторный светодиод начинает разгораться. Чем больше нагревается горячая сторона элементов Пельтье, тем выше ток.

Пробуем подключить телефон. И он заряжается. Если сейчас снять устройство с огня, то светодиод будет гореть ещё какое-то время, пока пластины не остынут. Телефон в этот момент также прекращает зарядку. Снова помещаем прибор на грелку. Индикатор разгорается, ток достигает необходимого значения, и смартфон снова начинает заряжаться.
