Электросчетчик передающий показания через интернет автоматически

На 3-ем шаге задействован сервер, ПК и контроллер, которые собирают данные, анализируют их и сохраняют. Система непременно обязана иметь соответственное программное обеспечение, позволяющее делать ее настройку.

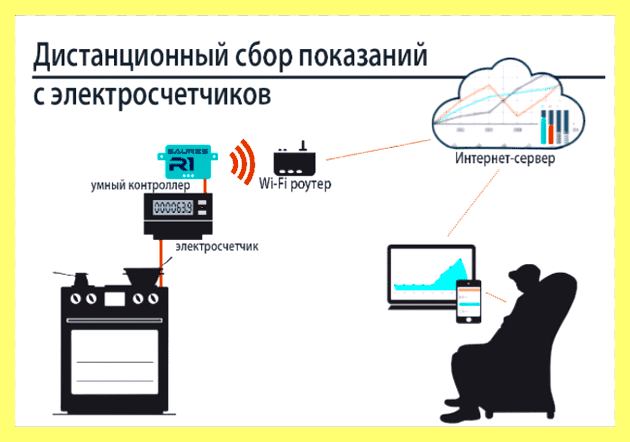

Дистанционный сбор показаний со счетчиков электроэнергии

Показания счетчиков на дисплее телефона получать теплее и приятнее, чем бродить с фонариком по лестничной клеточке, качаться на стремянке либо прокапывать зимой дорожку к электронному столбу. Эта статья скажет, как организовать дистанционный сбор показаний со счетчиков электричества Меркурий и глядеть показания электроэнергии на мобильном телефоне либо компьютере при помощи системы SAURES.

Как работает дистанционный сбор показаний счетчиков электроэнергии

Метод прост: счетчик Меркурий фиксирует расход электроэнергии; устройство сбора и передачи данных (УСПД), к примеру, контроллер Saures R1 собирает и передает эти данные в систему обработки и хранения; вы получаете данные из системы при помощи доступного интерфейса (в SAURES это ваш телефон, планшет либо ПК). Упомянутый выше, Saures R1 собирает показания со счетчиков электричества Меркурий через доступную WiFi-сеть: домашнюю, общедомовую либо сеть предприятия и передает данные о расходе электроэнергии в пасмурный сервис системы. Обладатель квартиры, дома либо кабинета подключается к личному кабинету в облаке через интернет-браузер либо мобильное приложение для android либо iOS.

Подсказка для экономичных владельцев: к одному контроллеру R1 подключается до восьми счетчиков Меркурий. Таким макаром, соседи по лестничной клеточке могут вместе использовать контроллер для дистанционного сбора показаний электросчетчиков, и поделить меж собой расходы на приобретение оборудования. Так, если на лестничной клеточке размещено 4 квартиры, то расходы каждого владельца составят наименее чем 1000 руб.

Как выбрать модель счетчика Меркурий для дистанционного сбора показаний

«C» гласит о наличии в счетчике электроэнергии CAN интерфейса, а означает пригодится дополнительно приобрести модуль интерфейса CAN;
«R» гласит о наличии у электросчетчика интерфейса RS-485, означает пригодится модуль интерфейса RS-485;

Отдельное внимание обратите на литеру S. Наличие «S» значит, что в счетчике находится внутреннее питание интерфейса и дополнительный блок питания не нужен. Если буковкы нет, означает интерфейсу нужен наружный блок питания 5V.

Чтоб упростить задачку, просто обратитесь к списку совместимых счетчиков. На веб-сайте компании публикуется и часто обновляется перечень совместимых устройств.

Комплект оборудования для дистанционного сбора показаний счетчиков электричества

Малый набор оборудования для сбора показаний электросчетчиков включает: контроллер SAURES R1 и модуль интерфейса CAN или RS-485 (определяется моделью счетчика). Стоимость такого комплекта на конец 2023 года составляет 3700 рублей.

Счетчик электричества, совместимый с контроллером; если счетчик уже есть и он совместим с SAURES R1, его менять не надо;
Блок питания 5V, если в модели счетчика отсутствует буква «S»;
Wi-Fi роутер и доступ в Интернет (домашний, общедомовой, корпоративный);
Кабель для подключения контроллера к счетчику электроэнергии: четырехжильная витая пара для счетчиков с внешним питанием интерфейса, и двужильная витая пара для счетчиков с внутренним питанием интерфейса.

Подключение счетчиков Меркурий к системе дистанционного сбора показаний

Шаг №1. Регистрация в личном кабинете системы

Регистрация личного кабинета в SAURES занимает 1 рабочий день. Рекомендуем произвести процедуру заранее, чтобы сразу после монтажа контролировать корректность установки оборудования, настройки системы и переданных показаний.

Шаг №2. Установка модуля CAN или RS-485 в контроллер

Заведите конец кабеля, идущий к УСПД, в гермовод на корпусе контроллера, подключите его к клеммной колодке модуля. Модуль устанавливается в корпус контроллера SAURES R1.

Шаг №3. Подключение контроллера SAURES R1 к электросчетчику

Клеммы для подключения контроллера к электрическому счетчику расположены под опломбированной крышкой. Чтобы подключить счетчик понадобится представитель энергосбытовой компании, который снимет пломбу, откроет крышку и заново опломбирует счетчик после подключения контроллера.

Стоимость услуги выезда мастера энергосбытовой компании устанавливается самой энергосбытовой компанией и обычно стоит около 500 рублей.

Шаг №4. Настройка контроллера

После завершения монтажа оборудования, настройте контроллер. Для этого понадобится ноутбук, планшет или смартфон с Wi-Fi. Документация по подключению и настройке контроллера SAURES R1 размещена на сайте производителя.

Процедура подключения не вызовет затруднений у пользователей, обладающих минимальными знаниями в области электромонтажа и настройки сетевого оборудования. Если желания разбираться в схемах и особенностях подключения нет, рекомендуем воспользоваться услугами установщика. Для заказа услуг установки оборудования обратитесь в компанию SAURES.

Сотрудничество с монтажниками счетчиков электроэнергии

Контроллеры Saures R1 уже установлены на объектах, расположенных от Калининграда до Амурской области. Покупатели в регионах быстро формируют спрос на услуги монтажа системы SAURES.

Увеличьте перечень предоставляемых услуг, получите конкурентное преимущество и дополнительный доход, став авторизованным монтажником систем учета ресурсов SAURES. Ещё есть шанс стать эксклюзивным поставщиком услуг в своем регионе. Уточнить условия и направить запрос на сотрудничество вы можете по адресу info@saures.ru или через специальную форму на сайте.

Счетчик электроэнергии с дистанционным снятием показаний: принцип работы, устройство, плюсы и минусы

Согласитесь, что счетчик электроэнергии с дистанционным снятием показаний — это незаменимое устройство в современном доме. По-другому его называют «умным» электросчетчиком. Он не требует постоянного контроля по расходу электроэнергии и дает возможность оптимизировать траты.

Прибор учета с системой удаленной передачи данных подойдет тем, кто не хочет тратить время на снятие, передачу показаний и высчитывание суммы, которую придется заплатить за свет. После установки «умного» счетчика вся информация о потреблении в автоматическом режиме передается на сервер поставщика услуг без участия домовладельца и лиц, проживающих вместе с ним.

Устройство электрических счетчиков

«Умные» электросчетчики имеют сложное строение. Оно обусловлено автоматизацией аппаратов и возможностью их интегрирования в современные интеллектуальные системы.

Типовой счетчик с дистанционной передачей показаний состоит из:

ЖК-дисплея;
трансформатора тока;
таймера времени;
выхода для телеметрии;
базовых элементов для контроля и управления;
супервизора;
оптического порта (присутствует не во всех устройствах);
источника питания.

ЖК-дисплей играет роль индикатора для отображения режимов работы. Таймер нужен для отображения даты и времени. Эту функцию может также выполнять микроконтроллер. Выход для телеметрии используется для подключения счетчика к компьютеру.

«Умный» электрический счетчик можно подключить к компьютеру, ноутбуку, также к любому устройству для удаленной передачи данных

Супервизор продуцирует сигнал сброса для микроконтроллера, который возникает при отключении или включении электричества.

Оптический порт применяется для снятия показаний прямо с электросчетчика, также в некоторых моделях он необходим для программирования данных. Источник питания обеспечивает нормальное функционирование системы.

Назначение микроконтроллера прибора учета

Микроконтроллер считается одной из важнейших деталей «умного» счетчика. Он преобразует сигнал, обрабатывает данные, выводит информацию на дисплей и управляет всеми интерфейсами.

Также контроллер может быть оснащен дополнительными функциями, к которым относится:

возможность проверять состояние электросети;
регулировка мощности сети;
отключение подачи электроэнергии.

Количество и характер функций находится в зависимости от параметров установленного программного обеспечения. Разные микроконтроллеры отличаются друг от друга техническими параметрами и поддерживаемыми функциями.

Система контроля электросчетчика

Система контроля на «умном» счетчике представляет собой автоматизированную систему учета. Она собирает данные обо всех потоках энергии и анализирует полученную информацию. На основании этого создаются отчеты о потребляемой электроэнергии.

Первоначально автоматизированные системы контроля были слишком дорогими, а потому устанавливались исключительно на крупных промышленных объектах и производственных предприятиях

Затем система прогнозирует потребление энергии в последнее время. Указанная информация дает возможность выбрать нужный тариф.

Помимо этого система контроля обрабатывает сведения об оплате и проводит расчеты за свет.

Система передачи данных

«Умные» электрические счетчики должны передавать информацию в автоматическом режиме без сбоев и каких-либо задержек. Для этого нужно позаботиться о монтаже высококачественной аппаратуры и загрузить все данные в специальные блоки. После чего должна быть создана система передачи данных.

Автоматизированная система передачи данных – это важная часть интеллектуального электрического счетчика, которая и обуславливает удобство использования прибора учета

Затем формируется центр обработки информации и комплектуется необходимым оборудованием. Новые счетчики имеют готовый интерфейс, позволяющий им присоединиться к автоматизированной системе учета данных. Это существенно упрощает процедуру установки счетчика.

Принцип работы «умных» электросчетчиков

Упрощенно все электрические счетчики с дистанционной передачей показаний работают по одинаковой схеме. Они собирают информацию, передают ее на сервер, анализируют и хранят.

Бесперебойная передача данных обеспечивается благодаря технологиям:

wi-fi (за счет роутера);
LPWAN – через вышку, которая подключена к серверу;
GPRS – передача сигнала осуществляется при помощи сим-карты.

После сбора информации сведения обрабатываются модулем учета и передаются на сервер, где их принимают контроллеры. Вся информация отображаются в личном кабинете абонента.

Зайти в личный кабинет абонента электросети можно с любого устройства: планшета, смартфона или компьютера (требуется только подключение к интернету)

Затем следует этап архивации и анализа поступившей информации. При всем этом контроллеры запрограммированы на определенные дни недели, и отправляют данные четко по графику. Такая упорядоченность позволяет лучше контролировать и анализировать энергопотребление конкретного абонента.

Функционал дистанционных электросчетчиков

Приборы с функцией удаленной передачи показаний анализируют уровень потребляемой электроэнергии и корректируют свою работу, увеличивая эффективность в рамках договора, подписанного с энергетической компанией.

Умный счетчик электроэнергии ПУЛЬCАР. Однофазный многотарифный электросчетчик передающий показания.

Такой электросчетчик способен выполнять сразу несколько функций:

подключение и отключение абонентов к электросети в удаленном режиме;
поддержка нескольких тарифов работы — в разное время суток могут применяться различные тарифы зависимо от нагрузки на сеть;
направление сигнала в управляющую компанию и к поставщику о том, что нужен вызов электрика (в случае диагностики проблем на линии);
уведомление собственника о месячном и дневном расходе;
предоставление данных о характеристиках электрической энергии — уровне напряжения, дефектах и т.д..

В счетчиках с дистанционной передачей данных, по утверждению производителей, сохраняется вся информация, включая проблемы с сетью. Сведения будут храниться в системе 3,5 года. Если в результате резкого перепада напряжения сломаются какие-либо электроприборы, абонент сможет подтвердить причину неисправности в суде и попытаться взыскать денежную компенсацию с поставщика электроэнергии.

Умные счетчики сохраняют максимум данных о потребляемой электроэнергии и параметрах сети, к которым есть доступ и у абонента, и у энергетической компании

Некоторые модели «умных» счетчиков обладают расширенным функционалом и могут искать потребителей, незаконно подключившихся к распределительной сети.

Плюсы «умных» электрических счетчиков

Электрические счетчики с выстроенной системой дистанционной передачи сведений имеют массу достоинств. Благодаря своей многофункциональности и практичности они часто используются в системе автоматизации умный дом .

К преимуществам этих приборов можно отнести:

снятие показаний в любом режиме — ежедневно, еженедельно и ежемесячно;
полную автономность;
высокую точность;
эффективность при расчетах, особенно в случае дифференциальной тарификации;
возможность организации дистанционного обесточивания квартиры или дома с компьютера или смартфона.

Электросчетчик с автоматическим снятием показаний позволяет решить любые споры, которые могут возникнуть между абонентом и поставщиком услуг (особенно в этом случае, если человек нерегулярно подает показания).

При использовании «умных» электрических счетчиков придется тщательнее проверять квитанции, чтобы своевременно заметить ошибку и сообщить о ней поставщику

Также управляемость и автономность электросчетчиков поможет разрешить некоторые проблемы арендодателей. Если щитком сможет управлять только собственник квартиры, то в случае задержки платы или неуплаты денег за аренду, хозяин сможет сразу отключать электроэнергию. Что позволит быстро выпроводить арендаторов из своего жилья (никто не согласится держать оборону в квартире без электроэнергии).

Минусы дистанционных счетчиков

При всех своих достоинствах «умные» счетчики имеют ряд недостатков. Они стоят дороже обычных приборов учета и требуют большего внимания со стороны владельца. На рынке можно встретить подделки, установка которых незаконна.

Из-за сложности конструкции к ним надо относиться очень бережно. Если в случае ремонта или установки какой-либо мебели рядом с агрегатом его случайно задеть или даже стукнуть, он может сломаться или начать показывать ошибочные значения (не всегда в пользу абонента). При всем этом счетчики с дистанционным управлением зависимы от связи (интернета, радиомодуля и т.д.).

Если выбрать слишком дешевый электрический счетчик с дистанционной передачей информации, то существует высокий риск его поломки еще на этапе монтажа

Также компании будет легче контролировать абонента. Если домовладелец допустит несколько просрочек по оплате за свет, то поставщик сможет отключить должнику доступ к электроэнергии, не посещая его квартиру.

Перед отключением электросчетчик издаст определенный сигнал, оповещая домовладельца о задолженности. Если человек не сможет внести указанную сумму, то свет погаснет в автоматическом режиме.

«Умные» электрические счетчики – это современные устройства, которые позволят поставщикам электроэнергии оптимизировать расходы и быстро отключать неплательщиков от сети

Очередной минус «умных» счетчиков: их сведения совсем не сложно перехватить. Из-за этого мошенники могут увидеть время наименьшего потреблении электроэнергии, взломать аккаунты и прочее. Так можно вычислить, когда в квартире никого нет. И для этого не нужны специальные приспособления, достаточно иметь выход в интернет и знать, что в конкретной квартире используется умный счетчик.

Сегодня производители приборов учета активно работают над их защитой, но пока качество шифрования данных остается на прежнем уровне. Из-за этого практически любой хакер, при желании, сможет обесточить все квартиры в городе, в каких используются «умные» электросчетчики.

Как установить дистанционный электросчетчик?

С 1 Июля 2020 во всех регионах страны началось построение интеллектуальной системы учета потребления коммунальных услуг. Обычные индукционные электросчетчики постепенно (после истечения срока службы или в случае поломки) будут меняться на новые автоматизированные приборы. Это регламентировано ФЗ № 522-ФЗ .

Старые индукционные счетчики не вписываются в современную идею интеллектуальных систем, поскольку их невозможно контролировать дистанционно, также эти приборы учета можно легко остановить или перемотать на них показания

Если собственник квартиры решит поставить электрический счетчик с удаленной передачей информации раньше, ему нужно подать заявление на установку и пломбировку прибора учета в аккредитованную организацию, которая занимается поставками электроэнергии по конкретному адресу.

Ее контакты можно найти в квитанции по оплате, на информационном стенде в подъезде или в офисе Управляющей компании (если она находится в этом же доме).

Поскольку каждый поставщик электроэнергии обслуживает какой-то один определенный район, всю важную информацию о компании можно узнать в интернете по адресу дома

После чего домовладельцу передаются все условия по установке. Хозяин, ориентируясь на эту информацию, покупает счетчик электроэнергии с удаленным снятием показаний и оплачивает его установку и демонтаж старого прибора учета.

При всем этом нельзя самостоятельно демонтировать и монтировать электросчетчик: это должны делать представители компании-поставщика. По завершению установочных работ проводят опломбировку счетчика и включают в единую интеллектуальную сеть.

Сказать точно, смогут ли от установки умных электросчетчиков выиграть простые абоненты, пока трудно. Многое находится в зависимости от качества прибора, его точности и политики энергетических компаний в случае возникновения сбоев и ошибок при передаче данных.

Пока непонятно, что будет делать абонент, если поставщик неправильно насчитает слишком большой расход электроэнергии: конкретного регламента действий на этот счет нет. Но с учетом реалий современного администрирования ЖКХ понятно, что доказывать свою правоту будет сложно. Возможно, для этого придется обращаться в суд.

Также существует немало вопросов, связанных с безопасностью всей системы и отдельных устройств. Пока не проработан вопрос качественного шифрования данных «умные» счетчики будут уязвимы. Т.е. пока идея тщательно не проработана, ставить «умный» электросчетчик не стоит. Исключение составляют лишь ситуации, когда старый индукционный счетчик полностью сломался и требует замены.
