Электромонтаж с нуля

При исследовании электротехники новенькому придется столкнуться с обилием практически непонятных определений, главных законов и положений. «Электрика для начинающих» помогает ознакомиться с принципами функционирования электронных сетей, научиться верно работать с проводкой и устройствами.

Электропроводка в квартире своими руками

Пока современные девайсы захватывают мир, мозги хорошей половины населения земли захватывает идея: а где же все это питать? Один стационарный компьютер, ноутбук супруги, планшет ребёнка, мешок телефонов, пара плазм, а еще холодильник, стиральная машина, посудомойка, плойка, бритва, фен и венец творения бойлер. Если для вас знакома ситуация, когда все врубились разом, и выключили пол дома, то наша статья вам.

Сейчас поведаем, как верно провести дополнительные розетки (не забыв про мощность автомата) и перекроить всю проводку с нуля.

Подготовительный этап – Расчетные работы

Перед тем, как перейти к выбору кабеля, розеток, коробок, щитков и тем паче электромонтажным работам нужно разметить помещение, в каком вы планируете работать. Другими словами нарисовать план с примерными местами установки розеток, выключателей и прохождения кабельных трасс. Трасса должна быть маленькая и проходить под прямым углом не ниже 15 см от потолка (угол поворота должен быть 90 градусов).

Принципиально: учитывайте размещение мебели и домашней техники (в особенности в кухне). Помните, что выключатели инсталлируются на высоте 90 см, а розетки 30.

Отдельное внимание уделите расположению распределительных коробок. Обычно, на помещение хватает одной коробки. Устанавливается она в вседоступном месте, на хоть какой высоте (в большинстве случаев у потолка).

Выбор и расчёт проводки

На сегодня для монтажа проводки употребляются кабели с медными жилами. Они бывают многожильными (снутри провода находятся две и больше изолированные жилы) и одножильными. Сначала кабели отличаются видом оболочки. Оболочка изолирует провода друг от друга, защищает жилы от воды, грязищи, химии и других наружных повреждений.

На сегодня самый пользующийся популярностью вариант кабеля для домашней проводки – ВВГнг (небронированный защищенный кабель с медной жилой и изоляцией). Обозначение “нг” гласит о том, что кабель не распространяет горение и в случае возгорания 1-го провода в пучке, огнь не распространяется на на другие.

Также нередко употребляется кабель типа НУМ (NYM). Кабель изготовлен из медных жил, внутренней оболочки из резины и поливинилхлоридной изоляции. Применяется модель при сокрытой и открытой прокладке и является европейским аналогом ВВГнг.

Принципиально: при выборе кабеля помните, что чем выше мощность подключаемой техники, тем больше должно быть сечение провода. Для кухонной, и другой сильной техники (стиральная машина, электроплита) рекомендуется предугадать отдельную линию с автоматом.

Определяем размер сечения кабеля

От того верно ли вы подберете сечение кабеля зависит ваша безопасность. Если кабель не тянет нагрузку, он перегревается, а там где есть подогретый кабель, есть куцее замыкания. Существует несколько групп рассредотачивания. Кабель следует выбирать исходя из предполагаемой нагрузки. Для определения подходящего сечения можно пользоваться последующей таблицей:

Принципиально: в таблице указаны примерные значения – оставляйте припас сечения.

УЗО и автоматы

Устройство защитного отключения создано для защиты от тока при появлении утечки. В большинстве случаев при прокладке проводки употребляют самые обыкновенные автоматы. Более неопасный и долговременный вариант – композиция УЗО категории АС, которые реагируют лишь на утечку переменного тока и дифференциального автомата. УЗО также делятся на несколько высококачественных и ценовых категорий. Например, модели категории А срабатывают на утечку неизменного (пульсирующего) и переменного тока. Они рассчитаны на огромную мощность и инсталлируются при большенном количестве потребителей. Такие УЗО подходят для промышленных объектов и кабинетов, брать его для квартиры смысла нет.

Прокрутите в голове заблаговременно размещение щита (если вы прокладываете проводку “ с нуля”). Главное требование – доступность. Щит должен висеть на расстоянии от 1,5 метров от пола. Его нельзя располагать в помещениях с завышенной влажностью либо пыльностью.

Инструмент для монтажа

Одна из самых сложных задач при прокладке проводки – сделать штробу и отверстия для розеток и выключателей. Для этого можно использовать болгарку либо более удачный, но дорогостоящий вариант – штроборез. От болгарки он отличается 2-мя алмазными дисками под плотным кожухом. Также не забудьте запастись перфоратором, кусачками, отверткой, рулеткой, пассатижами, выключателями, розетками, установочными и распределительными коробами и проводами. Для комфортабельной работы можно заручиться помощью строительного пылесоса.

2 вида прокладки электропроводки

Установка осуществляется несколькими методами: сокрытым, открытым и комбинированным. Для открытой проводки можно использовать кабели ВВГ и NYM. Со сокрытой проводкой дела обстоят сложнее. Она делится на сменяемую и несменяемую. Провода сменяемой проводки прокладываются внутри гофры (пластиковых труб) и при желании, вы всегда можете заменить кабель. Чтобы провернуть такой трюк с несменяемой проводкой придётся штробить слой штукатурки, под которым погребен сам кабель.

Рассмотрим поближе оба варианта.

– Проводка для ленивых (наружная)

Открытая проводка это более быстрый, дешевый и легкий вариант проводки для помещений.

Виды наружной проводки:

Проводка в ретро-стиле. Вариант представляет собой скрученный провод на керамических изоляторах. В последние пару лет такой способ снова становится популярнее. Ведь все новое – это хорошо забытое старое, ну и кому не хочется аутентичности?! Единственная проблема – материалы. Керамические изоляторы также сложно достать, как арбузы зимой. Да, в хозяйственном гипермаркете их не купишь, но их все еще можно найти на полках барахолок. Было бы желание.

Проводка на скобах. По это более современный вариант ретро-проводки на скобах. Вместо керамических изоляторов здесь пластиковые скобы, а провода в матерчатой изоляции заменили кабелем с общей изоляцией. Для прокладки лучше использовать жесткие одножильные медные кабели в двойной и тройной изоляции (ВВГнг и NYM). Сечение для розеток не меньше 2,5 кв.мм. В отличие от предыдущего варианта здесь провода крепятся электротехническими скобами.

Важно: если вы используете недорогой кабель (ПУНП) – не забудьте подготовить негорючую металлическую прокладку. Прокладка должна выступать на 10 мм по обеим сторонам от кабеля. Вы также можете оставить зазор.

Да, такой способ неприглядно выглядит, зато уменьшает затраты на декор и делается за пару часиков.

Проводка в плинтусе, коробе и гофрированной трубе. В данном случае кабели располагаются в заранее установленных коробах или трубах. Каналы изготовлены из пластика и не поддерживают горение, также маскируют неприглядные провода. Крепятся трубы и короба клипсами или стяжками.

Важно: если вы прокладываете проводку в деревянном доме – подождите пока он усохнет (осядет), иначе пластиковые короба начнет “гнуть” вместе с домом.

Помните, что сейчас в магазинах продаются множество вариантов накладных розеток, которые можно крепить сразу на стену. Дома есть любопытный исследователь? Не беда, присмотритесь к розеткам со шторками, безопасным для детей.

– Скрытая проводка

После разметки (см.выше) переходим к шробленнию стен и установки электрического кабеля. Для подразетника сверлим отдельное отверстие. Сделать это можно перфоратором со специальной коронкой (размер коронки находится в зависимости от коробки).

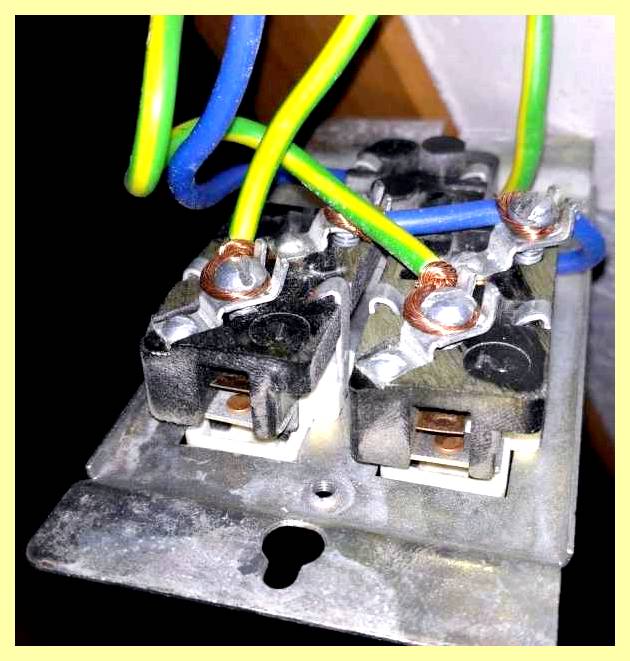

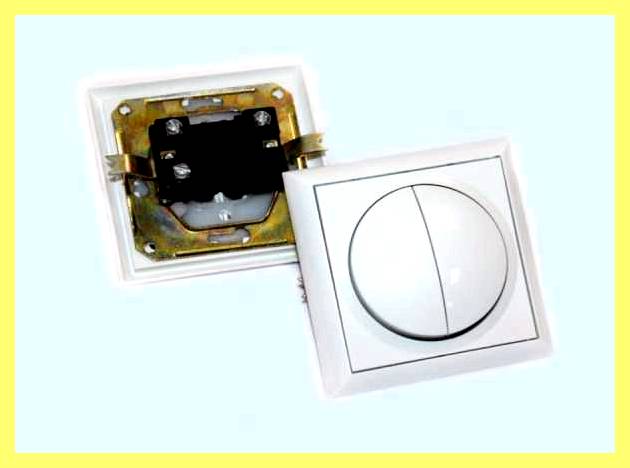

В получившееся отверстие устанавливаем монтажную коробку (подразетник) и заделываем ей штукатуркой. Розетка крепится к подразетнику при помощи шурупов, выключатели устанавливаются в обрыв фазного кабеля (выключатели монтируются так же, как и розетки).

Важно: внешние края коробки должны быть утоплены по уровню стены и не выступать за неё!

Гофру в канавке закрепляем зажимами или поперечными распорками через каждые 30-35 см. По всей длине штробы укладываем защитную гофру (трубку).

Если проводка идет напрямую к розетке (выключателю) то один конец трубки тянется к монтажной коробке, другой к потребительскому щитку. В других случаях провод идет к распределительной коробке, а дальше разветвляется.

Трубку фиксируют в стене при помощи гипса или штукатурного раствора. После того, как смесь схватилась время протягивать кабель. Если вы использовали обычную полую трубку, то для прокладки кабеля вам понадобится эластичная пластиковая протяжка. На одном её конце находится крючок для захвата кабеля (так его проще протянуть через всю трубу). Вы также можете купить гофру с готовым (помещенным внутрь) кондуктором. Система та же: цепляем кондуктор к кабелю и протягиваем его внутрь трубки.

Важно: не жадничайте – одной распределительной коробки с лихвой хватает на одно жилое помещение.

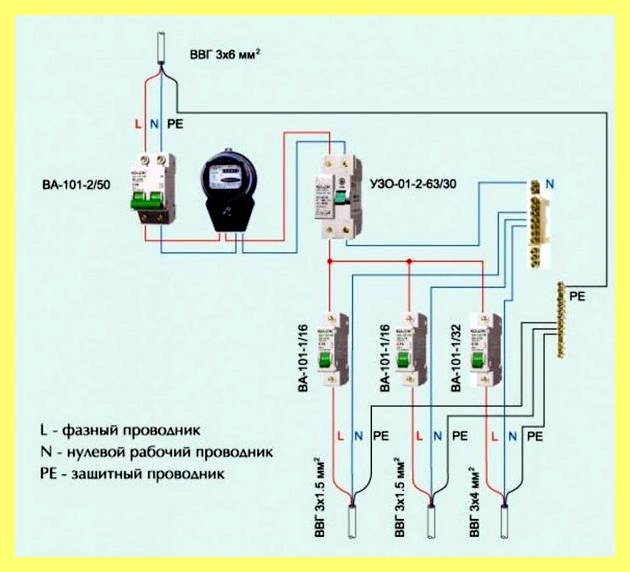

Завершающий шаг – это подключение кабеля к электрощиту. В большинстве случаев в квартиры проводятся 3 линии + 1 линия отдельно на электроплиту. Одна линия идёт на жилые помещения, 2 линия на кухню, 3 на ванную комнату и санузел.

Важно: проводя питание на электроплиту (или стиральную машину) используйте кабель сечением не меньше 6 кв.мм и автомат на 40 А. Не забудьте установить пластину заземления на щиток!

Подводя итог: проводка своими руками дело непростое, но вполне реальное. Главное обстоятельно подойти к теоретической стороне вопроса. Изучите процесс и работа не вызовет трудностей.

Для начинающих как читать электрические схемы: учимся правильно разбираться

Умение того, как читать электрические схемы, необходимо каждому радиолюбителю независимо от квалификации. Это поможет избежать ошибок при конструировании.

Понятие электрической схемы

Электромонтаж с нуля

Электрическая схема — это совокупность графических элементов, описывающая порядок их соединения и взаимодействия.

Там также могут обозначаться механические связи, например, между реле и его контактами. Электрические схемы упрощают сборку, наладку и проверку собранных по ним устройств.

Разновидности электросхем

На практике применяется некоторое количество видов электрических схем:

  • простые;
  • монтажные;
  • однолинейные;
  • многолинейные.

Первый тип часто встречающийся. Основные компоненты и порядок их присоединения друг ко другу указываются на простых схемах (ПС). Кроме того, по ним проверяется правильность сборки. На монтажных (МС) диаграммах показано расположение деталей на плате или внутри корпуса. Полилинейные схемы используют для изображения трехфазных цепей.

Основные обозначения

Для удобства понимания детали источники питания провода и их соединения имеют графические обозначения. Буквенные символы распространенных радиодеталей приведены в таблице:

Деталь Обозначение
Резистор R
Конденсатор C
Катушка индуктивности L
Полупроводник V
Предохранитель F
Элемент питания G

Источников питания

Для обозначения простого источника питания применяется символ, состоящий из 2 разделенных промежутком линий. Тонкая длинная характеризует положительный полюс, а короткая толстая — отрицательный. Кроме того, рядом с линиями ставится обозначение полюсов. Если нужно изобразить батарею, состоящую из нескольких гальванических элементов, то 2 символа для источника питания соединяются короткой пунктирной линией.

Читайте также: Лучшие программы для проектирования электропроводки в доме и рисования схем

Проводов и их соединений

Проводники обозначаются тонкими горизонтальными или вертикальными линиями. Допускается отклонение на прямой или тупой угол. Если провода пересекаются, то место соединения выделяется точкой.

Для более легкого прочтения такие обозначения могут окрашиваться. Кабели символизируются линиями большей толщины.

Общего провода

Чтобы упростить начертание и чтение ПС, употребляется обозначение общего провода. Оно представляет собой перевернутую букву «Т». Ее вертикальная перекладина соединена со всеми проводами, которые подсоединены в точку с отрицательным потенциалом.

Радиодеталей

Для каждой радиодетали предусмотрено свое обозначение, утвержденное ГОСТом или другими стандартами. Благодаря этому достигается единообразие оформления.

Резисторы

Мощность сопротивлений обозначается в соответствии с таблицей:

Символ Мощность
2 косые черты 0,125 Вт
1 косая черта 0,25 Вт
Длинная горизонтальная черта 0,5 Вт
1 вертикальная черта 1 Вт
2 вертикальные черты 2 Вт
Римская цифра «5» 5 Вт

Символ резистора — сплошной прямоугольник.

Конденсаторы

Эти элементы обозначаются как 2 параллельные короткие линии, к которым подводятся проводники. Если емкость регулируется, то указанный символ перечеркивается на искосок стрелкой. Подстроечные конденсаторы отличаются тем, что их обозначение пересекается молоточком, также указываются номиналы.

Диоды

Символ этой детали — равносторонний треугольник, пересеченный подведенным к нему проводником. Одна из его вершин, к которой добавлена короткая риска, обозначает анод. Соответственно, сторона треугольника, пересеченная проводом, — это катод. Зависимо от разновидности полупроводника, символ дополняется вспомогательными метками.

Например, светодиод отличается 2 параллельными стрелками, идущими под углом 135°.

Как научиться читать

Чтобы научиться читать электрические схемы, следует вначале изучить основные законы электротехники и правила соединения деталей. Их знание поможет добиваться нужных результатов при сборке действующих устройств и их работоспособности. Когда законы будут изучены, разбираются со стандартами по условному обозначению деталей и способами их подключения. Затем обращают свое внимание на тип элементов и их номиналы.

Читайте также: Как получить тех условие на электроснабжение: необходимые документы для подачи заявления

Как читать простые схемы

Процесс чтения для «чайников» рассматривается на примере простого проекта, состоящего из источника питания, звонка, нефиксируемой кнопки и проводников. Схема представляет собой замкнутую цепь с компонентами, соединенными последовательно. Это означает, что сила протекающего по ней тока будет одинакова в любой точке.

При подаче напряжения по нажатию кнопки звонок начинает звонить. Это связано с тем, что ток идет от положительного полюса батареи к отрицательному через все компоненты. Если провода не оказывают сопротивление постоянному току, то напряжение на клеммах звонка и выводах источника питания будет одинаковым по второму закону Кирхгофа.

Правила чтения

Соблюдение рекомендаций по чтению ПС поможет разбираться с механизмом работы устройств. Существует несколько правил изучения схем:

  1. Вначале надо ознакомиться с общим расположением деталей на ПС, примечаниями и пояснениями.
  2. Правильно определить систему питания. Для этого следует искать общие провода, выявлять наличие оксидных конденсаторов, полярность их подключения, также структуру транзисторов. В цепях переменного тока надо обязательно установить фазировку.
  3. Потенциал в выбранной точке замеряется относительно отрицательного полюса, если в примечании не указано иное.

Читайте также: Кто изобрел электричество первым: значение для человечества, сколько годов назад научились использовать

Кроме того, имеются дополнительные правила чтения, характерные для высоковольтных и магистральных цепей, схем автоматики и вычислительной техники.

Как правильно составлять схему

Электросхему для начинающих следует рисовать на клетчатом листе, чтобы ровно вычерчивать все линии и символы. В большинстве случаев общий провод соединен с отрицательным полюсом источника постоянного тока. Линейные элементы рисуются слева направо. Не рекомендуется изображать более 3 параллельных проводников подряд, это затруднит чтение схемы.

Для составления ПС, МС и чертежей можно воспользоваться приложениями для компьютера. Одно из них — Microsoft Visio — входит в состав офисного пакета. В наборе функций этой программы доступно более 100 символов для деталей, проводников и механизмов. Поддерживается автоматическая привязка концов рисуемых элементов, что обеспечивает целостность диаграммы при редактировании.

Очередное приложение для правильного составления схем — это отечественный sPlan. Программа распространяется бесплатно и имеет русифицированные интерфейс и справку. При помощи sPlan создают электросхемы, соответствующие ГОСТу. Кроме того, имеется встроенный графический редактор, позволяющий создать монтажную диаграмму.

Как начать разбираться в электрике: самоучитель с нуля для начинающих электромонтеров

При изучении электротехники новичку придется столкнуться с множеством малопонятных терминов, основных законов и положений. «Электрика для начинающих» помогает ознакомиться с принципами функционирования электрических сетей, научиться правильно работать с проводкой и приборами.

Что изучает электрика

Электромонтаж с нуля

Наука начала стремительно развиваться в XIX в. В то время были открыты первые законы, позволившие понять, что такое электричество. Теоретические основы проверялись на практике. Стали появляться первые электрические приборы, улучшаться средства передачи электроэнергии от источников к потребителям.

Наука электрика основывалась на открытиях в области математики, физики, химии. Она изучала природу, свойства тока, электромагнитных полей.

Современная наука помогает узнавать все о приборах, работающих с использованием электричества. Благодаря исследованиям создаются более совершенные устройства. Электротехника — наука, ставшая основным двигателем прогресса.

С чего начать обучение

Пособия по электрике «для чайников» присутствуют на информационных порталах. Дефицита таких материалов не наблюдается, поэтому каждый желающий может начать изучать дисциплину с нуля. Однако если человек планирует получить профессию электрика, ему придется поступать на соответствующий факультет высшего или средне-специального учебного заведения.

Вуз, техникум, колледж

Многие учебные учреждения предлагают получить профессиональное образование электрика. Стоит рассмотреть особенности обучения в каждом из них:

  1. Полный курс в ВУЗе длится 4-5 лет. Здесь дается минимальная практическая база. Однако ВУЗы готовят специалистов с хорошими теоретическими знаниями. Учебные заведения принимают выпускников 11-х классов или ССУЗов.
  2. Техникумы дают равное количество теоретических и практических навыков. Обучение направлено на получение рабочей специальности. Поэтому теория изучается менее детально, чем в ВУЗе. Техникумы принимают выпускников 9-х или 11-х классов школы. Обучение длится 4 или 3 года соответственно.
  3. Училище или колледж. Такие заведения подготавливают рабочих, поэтому теоретическая часть сведена к минимуму. Профессию электрика в училище можно получить за 1-3 года.

Курсы

Такие программы помогают освоить базовые навыки за 2-8 недель. Уроки проходят как в стандартном, так и в онлайн-режиме. Недостатком курсов считается малый объем получаемых знаний. Начинающий электрик изучает азы электротехники, осваивает некоторые навыки. Практические занятия обучающийся проводит самостоятельно.

Все курсы ведутся на платной основе, проходить их можно, не оставляя другой работы.

Самообучение

Если описанные способы обучения не подходят, человек может осваивать электротехнику самостоятельно при помощи специальной литературы. Выполнять сложные задачи в таком случае электрик не сможет, однако смонтировать проводку в квартире ему будет под силу. Чтобы стать опытным специалистом при помощи самоучителей, необходимо проходить практику помощником электрика. Ученик должен внимательно следить за действиями наставника, выполнять несложные задания.

Схемы электрических соединений

Существует 2 основных вида цепей, в каких компоненты соединяются параллельно или последовательно. Начинающему электрику стоит изучить принципы их построения и работы.

Параллельное и последовательное

В первом случае электричество разветвляется на все цепи, соединенные вместе. Общий ток равен сумме значений в каждой ветке. На соединенные параллельно цепи поступает одинаковое напряжение.

При последовательном построении схемы ток из одной ветки переходит в другую. Через все цепи проходит заряд одинаковой силы.

Теоретические основы электрики

Законы и формулы используются не только лишь при расчетах. Их учитывают при выполнении практических задач. Зная теоретические основы, электрик может быстро выявить и устранить причину неисправности.

Читайте также: Как срабатывает автоматический выключатель переменного тока технические характеристики виды и типы механизм работы

Понятия и свойства электрического тока

Электричество представляет собой движение частиц, переносящих заряд. При беспорядочном перемещении свободных электронов подобного не происходит. В перемещении заряда участвуют только упорядоченно движущиеся частицы. Ток всегда протекает направленно. О его присутствии свидетельствуют такие признаки:

  • повышение температуры проводника;
  • силовое воздействие на намагниченные тела;
  • изменение химических свойств проводника.

Ток бывает переменным и постоянным. Во 2-м случае его параметры являются неизменными. Переменный ток периодически меняет полярность от отрицательной к положительной. Это значит, что направление потока частиц становится противоположным. Скорость изменений представляет собой частоту.

Сила тока

При появлении электричества в цепи заряд переносится через сечение проводника. Величина, прошедшая за единицу времени, называется силой тока и выражается в амперах.

Замена электропроводки в новостройке. Электромонтаж в Тюмени

Напряжение

Для поддержания движения частиц, переносящих заряд, требуется сила, действующая в нужном направлении. Она называется электрическим полем или напряженностью. Сила вызывает разность потенциалов и стимулирует движение частиц. Для измерения напряжения используется отдельная единица — вольт. Между основными параметрами тока существует зависимость, отраженная в законе Ома.

Сопротивление

Данная величина является характеристикой проводника, связанной с током. Сопротивление, выражаемое в омах, обозначает противодействие материала течению заряженных частиц. Параметр увеличивается по мере уменьшения сечения и роста длины проводника. Под влиянием сопротивления материал нагревается. Величина в 1 Ом возникает при силе тока в 1 А и напряжении 1 В.

Мощность тока

Электрический ток используется для выполнения работы — нагрева батарей, вращения мотора и т. д. Вычислить мощность в ваттах можно, умножив силу тока на напряжение. Например, нагреватель, работающий от сети 220 В, потребляет 2200 Вт. Значит, для его функционирования требуется сила в 10 А. Лампа накаливания 100 Вт потребляет 0,45 А.

Энергия и мощность

Начинающий электромонтер должен научиться разбираться в таких понятиях. Энергия бывает электрической, тепловой, механической или ядерной. Ее невозможно создать или уничтожить. Один вид энергии способен преобразовываться в другой. Например, в бытовых приборах электроэнергия превращается в тепло или звук. Любое устройство потребляет некоторое количество энергии за заданный отрезок времени.

Каждый прибор характеризуется своей величиной, представляющей собой мощность.

Пусковой ток

Нужно различать параметры потребляемого прибором тока при его работе и включении. В последнем случае наблюдается скачок, многократно превышающий эксплуатационные показатели. Поступающий в момент включения ток называется пусковым. Наибольшим параметром обладают электродвигатели. Пусковой ток подается до момента набора валом нужной скорости вращения. Подобное характерно для большинства бытовых приборов. Блоки питания снабжаются устройствами, накапливающими энергию для запуска.

Пусковой ток не характерен для маломощных нагревательных элементов. Вычислить параметр, зная мощность прибора, не получится. Устройствам свойственны разные соотношения. Кроме того, современные приборы снабжаются ограничителями пускового тока.

Закон Ома

Сила тока равна напряжению, деленному на сопротивление. Это — основное положение закона Ома. Он действует в отношении постоянного и переменного тока. Через провод сопротивлением 1 Ом под напряжением 1 В проходит ток силой 1 А. Из закона Ома вытекают 2 следствия:

  1. При данных силе тока и сопротивлении можно рассчитать мощность, выделяемую цепью. Для этого квадрат первого параметра умножают на второй.
  2. При данных напряжении и сопротивлении можно рассчитать мощность. При всем этом квадрат первой величины делят на значение второй.

Читайте также: Для начинающих как читать электрические схемы: учимся правильно разбираться

Трехфазные и однофазные сети

Электромонтаж с нуля

Генераторы на электростанциях вырабатывают 3-фазное напряжение. В таких установках присутствуют катушки индуктивности, размещенные под углом 120°. 3 таких элемента образуют оборот — 360°. Вырабатываемое при вращении магнитное поле индуцирует ток. Один из выводов катушки соединяется с нулевым проводом, второй (фазовый) подводится к потребителям. Получаемое напряжение является синусоидальным. В каждом фазовом проводе оно смещается на 120° относительно соседних элементов.

При измерении напряжения между 2 одинаковыми проводниками у потребителя получается 360 В. Этот параметр между нулем и фазой составляет 220 В. Для питания большинства сетей используется 3-фазное напряжение. Однако в целях экономии к маломощным потребителям подводят 1 фазу и ноль. Подключение выполняют с учетом необходимости равномерного распределения нагрузки. Так образуется 1-фазное бытовое напряжение.

Электропроводящие и изоляционные материалы

Под воздействием тока вещества проявляют разные свойства. Сопротивления начинаются от тысячных долей Ома, заканчиваются миллионами единиц. Материалы с малыми значениями называются проводниками. Диэлектриками или изоляторами называются вещества с высоким сопротивлением. Из проводников изготавливают кабели, клеммы, разъемы, передающие электроэнергию. Из изоляционных материалов производят изделия, препятствующие протеканию тока. Для них характерен эффект пробоя, при подаче предельного напряжения диэлектрик становится проводником.

Часть материалов в природе не относится к группе проводников или изоляторов. Они не используются для доставки электроэнергии или защиты от пробоя.

При отсутствии данных об электропроводности стоит считать материал полупроводником.

Системы автоматической защиты

Электросеть несет 2 вида угроз:

  1. Мощность бытовой проводки достаточна для возгорания материалов, используемых при отделке помещений. Замыкание в сети приводит к неконтролируемому повышению силы тока и воспламенению. Свести вероятность возникновения такой ситуации к нулю невозможно, однако ее снижают путем введения в цепь автоматического выключателя. При повышении параметров тока пластина устройства деформируется, высвобождается пружина, которая размыкает контакты. Автомат не реагирует на импульсы пускового тока.
  2. Нулевой провод связан с землей, фазовый находится под напряжением по отношению к ней. Между таким проводником и заземленными предметами возникает ток. Поражение человека электричеством, образующимся между 2 сетевыми кабелями, практически не опасно. Однако при некоторых условиях прохождения тока электротравма становится смертельной. Автоматические системы защиты следят, чтобы ток входил в один провод и уходил по другому. При появлении напряжения между фазой и заземленным предметом, например, телом человека, УЗО обесточивает сеть.

Выполнение электромонтажных работ

Создание электрических сетей состоит из нескольких этапов:

  • проектирования;
  • подготовки материалов и инструментов;
  • прокладки проводки.

Необходимые инструменты

Для работы потребуются:

  • фазоискатель;
  • плоскогубцы;
  • кусачки;
  • ножи;
  • изоляционная лента;
  • отвертки;
  • мультиметр для проверки сетей.

Удаление виниловой изоляции с проводов (зачистка)

Процедура сопряжена с некоторыми сложностями. Ее нужно проводить так, чтобы не повреждалась токопроводящая жила. Иногда каждый проводник защищается виниловой изоляцией. Набор таких шин помещается в еще одну оплетку. В таком случае нужно разрезать верхний слой, не повреждая внутренней изоляции. Для снятия оплетки используют тупой нож, для зачистки медных или алюминиевых жил — острый.

При разрезании изоляции лезвие вводят на одну вторую толщины материала. После чего жилы разводят в стороны плоскогубцами. Внешняя изоляция рвется по линии надреза.

Изоляция

Места соединения или повреждения оплетки тщательно изолируют. При электромонтаже для этого используют специальную ленту. Для начала жилы изолируют раздельно, затем вместе. Нанесенный на изоленту клей должен обеспечивать прочную фиксацию. Материал надежно приклеивают к виниловой оплетке на ширину, препятствующую отслаиванию или сползанию.

Читайте также: Как правильно прозвонить проводку тестером в квартире: проверить обрыв провода мультиметром

Прокладка проводки

Современный провод укладывают без дополнительной изоляции. При проведении работ учитывают, что:

  • места соединений оставляют в свободном доступе;
  • провод не должен подвергаться механическим воздействиям;
  • нужно исключать влияние агрессивных факторов на места соединений;
  • нельзя задевать проводку инструментом при выполнении каких-либо работ.

При прокладке кабелей под землей используют бронированный канал. Гидроизоляция не является обязательной, поскольку провод нечувствителен к воздействию влаги.

Скрытые сети обустраивают так, чтобы вероятность их повреждения отсутствовала. Необходимо сделать и сохранить схему проводки.

Выбор электрического провода

Кабели бывают одно- или многожильными. В первом случае имеется единственная токопроводящая жила. В многожильном кабеле шина состоит из сплетенных проводников. Провода различают и по количеству токопроводящих элементов. Для создания 3-фазной проводки применяют 4-жильный кабель. Состоящие из 3 проводников изделия применяются при создании бытовых электросетей. Жилы изготавливают из серебра, алюминия или меди.

Первый вариант применяется в промышленных условиях, что объясняется высокой электропроводностью. В быту используют медь или алюминий.

Провод для заземления

Такой кабель соединяется с землей и применяется для защиты от поражения током при пробое на корпус прибора. Использование некоторых устройств без заземления недопустимо. К ним относятся насосы, нагреватели, стиральные машины. Если заземление отсутствует, его необходимо подвести. Обязательной является установка УЗО, защищающего от удара током при замыкании фазы на корпус.

Электротехника и электрическая механика

Эти науки являются взаимосвязанными. Электрическая механика изучает базовые схемы оборудования, потребляющего электроэнергию. Курс теории и практики помогает научиться ремонту бытовых приборов. Основные положения электрической механики позволяют понять, как работают двигатель и генератор, в чем заключаются различия между стабилизатором и трансформатором.

Техника безопасности

При работе с электрическими сетями или приборами соблюдают такие правила:

  1. До эксплуатации или ремонта оборудования изучают инструкцию. В разделе безопасности прописаны недопустимые действия, приводящие к замыканию и поражению током.
  2. Устройства необходимо обесточивать. После чего оценивают состояние изоляции проводов. При выявлении повреждений оголенные места закрывают изолентой.
  3. При невозможности обесточивания электрической сети работают в диэлектрических перчатках, обуви на резиновой подошве и специальных очках.
  4. Доступ к распределительным щитам и электроустановкам начинающим специалистам запрещен.
  5. Нельзя касаться лишенных изоляции проводов руками. Для поиска фазы используют мультиметры, индикаторные отвертки и другие инструменты.

Неисправности электротехники

Считается, что необходимо уметь выявлять 2 основных типа поломок: отсутствие надежного нужного контакта и наличие ненужного. В электромонтаже не бывает случаев, когда 2 элемента сети бывают связаны тем или иным сопротивлением. Они бывают только соединенными или разъединенными.

Рекомендации начинающим

Электрик-новичок должен следовать таким советам:

  1. При выборе сечения кабеля учитывают простой закон: мощность равна напряжению, умноженному на силу тока. По этой формуле рассчитывают главные токовые параметры. При помощи таблиц выбирают сечение проводников и характеристики других элементов электрической сети.
  2. Провода прокладывают строго горизонтально или под прямым углом. Расстояние от потолка до кабеля должно составлять более 20 см. При наличии в помещении труб от них отступают более 40 см.
  3. Распределительные щиты устанавливают на высоте 1,2 м. Между отдельными модулями оставляют расстояние, обеспечивающее циркуляцию воздуха.
  4. Электрические цепи защищают автоматическими выключателями, срабатывающими при утечке тока.

Чтобы стать опытным электриком, нужно постоянно выполнять практические задания и совершенствовать навыки.

Электромонтаж. Часть 1 — Схемы проводки для «Чайников»

Электромонтаж своими руками | Процесс электромонтажа от первого лица в однокомнатной квартире

Похожие статьи

  • Электрика для начинающих видео

    Этот параметр измеряется в омах. Его величина определяет сопротивление энергопотоку. Чем больше масса и площадь поперечного сечения проводника, тем…

Нравится: 4
Оставить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Что будем искать? Например,Человек

Мы в социальных сетях
