Электрокотел для отопления частного своими руками

Все работы на этом можно считать завершенными. Главное, теперь проверить, насколько получилась работоспособной конструкция. Мультиметром проверяют температуру теплоносителя, которая должна составлять порядка 70 градусов.

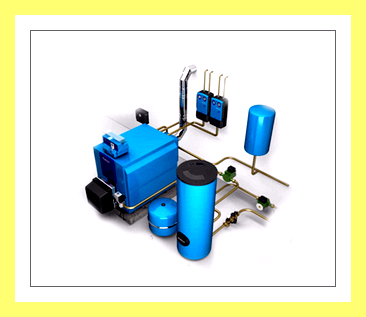

Как сделать электрическое отопление для небольшой квартиры

При правильной организации электрического отопления коттеджа, квартиры или загородного дома и соответствующих природно-климатических условиях, оно может на равных конкурировать с системами обогрева на природном газе или твердом топливе. Ему совершенно нет альтернативы там, где отсутствует газовая распределительная сеть и возможности воспользоваться твердым топливом. Обогрев помещений при помощи электрической энергии довольно прост, что с его монтажом справиться любой взрослый человек, немного разбирающийся в электричестве и слесарном деле.

Понадобится

пластиковые трубы для горячей воды;
трубная фурнитура (сгоны, гайки, кран и др.);
огнеупорная краска;
ТЭН на 1,5 кВт;
расширительный бак;
хомуты для крепления бачка и затяжки шланга;
циркуляционный насос;
автоматы включения и защиты;
батареи отопления и т. д.

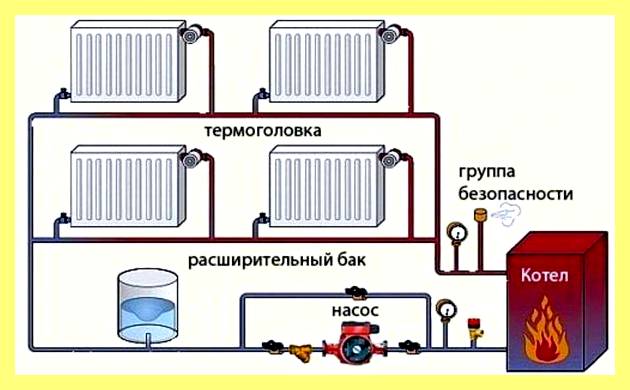

Процесс сборки электрического отопления квартиры на основе ТЭНа и циркуляционного насоса

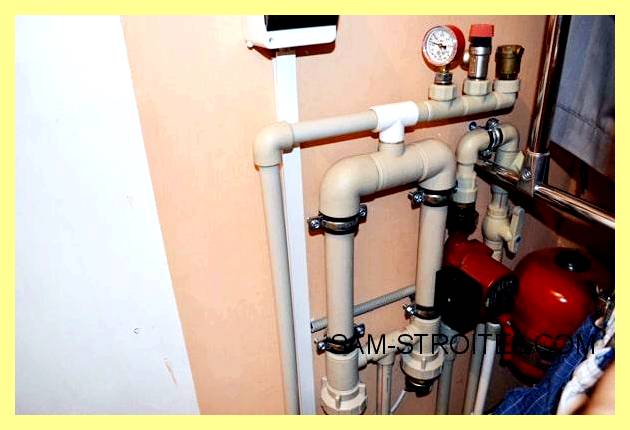

Электрический ТЭН на 1,5 кВт или другой мощности устанавливаем в небольшом помещении типа кладовки, технической комнаты или специально выделенного места, куда мало заглядывают посторонние люди, но которое доступно для обслуживания, регулировки и возможного ремонта.

ТЭН приобретаем в магазине. Благодаря своей конструктивной простоте, включая заграничные, он стоит не слишком дорого. При наличии соответствующего металла и навыка в сварочном деле его можно сделать и самому. Лучше его потом покрыть огнеупорной краской. Крепим ТЭН вертикально в двух местах к кирпичной или бетонной стенке при помощи двух хомутов, одну половину которых закрепляем на стене, а другими при помощи болтов производим прочное и надежное стягивание.

Нагревательные элементы ТЭНа подсоединяем к распределительной сети при помощи электрического кабеля вилки и розетки или через систему защиты и аварийного отключения. На ТЭНе есть регулятор температуры теплоносителя, при помощи которого можно дифференцировано управлять микроклиматом в помещении.

К нижнему отверстию ТЭНа (обратке) привариваем сгон и через металлическую и пластиковую арматуру подсоединяем циркуляционный насос, перед которым врезаем двухходовой вентиль.

Верхний сгон также через такой же вентиль подключаем к нагнетательной ветви отопления дома или квартиры. На нем выполняем к тому же отросток для подключения при помощи шланга и хомутов расширительного бачка, который примерно до половины заполняем водой или другим теплоносителем.

ТЭН и циркуляционный насос включаем на время через автоматы включения. В одной коробке с ними устанавливаем и систему защиты.

Отдача тепла производится с помощью биметаллических радиаторов, установленных по всей квартире.

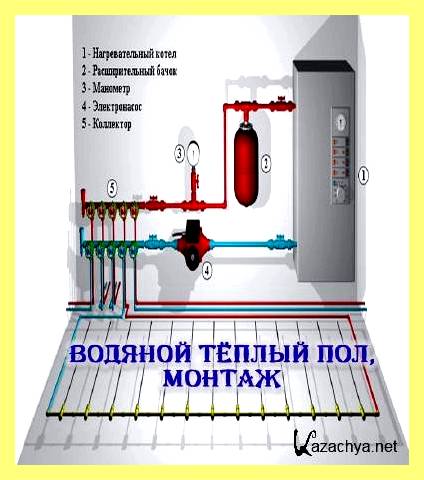

Также в квартире, в некоторых комнатах, установлена система инфракрасного теплого пола.

Результат

Квартира 50 кв.м.
Оплата зимой примерно 2500 руб. за месяц, за все!
Стоимость электроэнергии 1 кВт 2,77 руб. (2020 год.)
Регион — Тамбовская область.

Смотрите видео

Все подробности в видеоролике.

Как без сварки сделать дешевый электрокотел для отопления

При сборке системы электроотопления с небольшим объемом теплоносителя возможно обойтись бюджетным решением, заменив покупной электрокотел на самодельный. Это никак не повлияет на удобство эксплуатации отопления, но позволит очень сильно сэкономить.

Материалы:

сгон 1 1/2 дюйма;
сгон 1 дюйм;
тройник 1 1/2 дюйма;
уголок 1 1/2 дюйма;
футорка 1 1/2 дюйма х1 1/4 дюйма;
футорка 1 1/2 дюйма х1 дюйма – 2 шт.;
контргайка 1 1/2 дюйма;
контргайка 1 дюйм.
ТЭН с терморегулятором с резьбой 1 1/4 дюйма 1-2,5 кВт.

Процесс изготовления электрокотла

Корпус котла собирается из тройника и сгона 1 1/2 дюйма. В боковой и верхний выход тройника вкручиваются футорки. Сбоку будет подсоединяться труба магистрали отопления, а сверху вкручивается ТЭН. На низ сгона наворачивается колено, футорка и сгон 1 дюйма. Для герметичности сборка выполняется на фумленту (лен) с пастой. Желательно использовать контргайки.

Потому что применяются стальные сгоны и чугунные фитинги, то стоимость корпуса крайне низкая. Недорого обойдется и ТЭН с терморегулятором. Получается простой, надежный и ремонтопригодный электрокотел. Благодаря терморегулятору, на нем можно выставлять уровень нагрева теплоносителя. Если подключить ТЭН через реле времени, то удастся настроить включение котла в определенные часы, что хорошо при наличии двухтарифного электросчетчика. В такой котел вмещается ТЭН до 2,5 кВт, мощности которого достаточно для отопления однокомнатной квартиры, небольшого офиса, мастерской, курятника и т.д.

Как сделать электрокотел своими руками?

Электрические системы представляют собой наиболее безопасное оборудование, с помощью которого можно в зимний период создать в помещении комфортную температуру. Коэффициент полезного действия электрического отопительного котла довольно высокий, тем паче, для того, чтобы он нормально и стабильно работал в течение длительного времени, не придется расходовать свободное место для укладки горючего материала.

В электрических котлах полностью отсутствует механическая составляющая, по этому их использование становится значительно проще, также снижается вероятность возникновения неисправности или серьезной поломки.

Конструкция электрического котла подразумевает наличие регуляции температуры. Из-за этого система может своевременно отреагировать на любые изменения температурного режима в окружающей среде. Котел либо прибавляет, либо убавляет температуру прогрева теплоносителя в случае необходимости.

Многие котлы отличаются экономичностью, например, для обогрева 30 кубометров помещения требуется затратить всего лишь 4 кВт в сутки. Использование подобных котлов позволяет производить нагрев помещений гораздо больших объемов, нежели у котлов иного рода.

В процессе работы, котел не выделяет никаких вредных или отравляющих веществ типа угарного или углекислого газа. В связи с этим, устанавливать их можно непосредственно в жилых помещениях и использовать для обогрева спальных и детских комнат. Еще одним преимуществом будет то, что при установке не придется получать никаких разрешений от соответствующих инстанций.

Электрические котлы можно либо использовать в качестве дополнительного источника отопления или же сделать конструкцию центром системы обогрева. Запитывается этот котел от обыкновенной электросети с напряжением в 220 В. Средняя масса котла составляет 22 кг, его габариты тоже не слишком большие, однако он способен обогреть объем воздуха прямо до 400 кубометров.

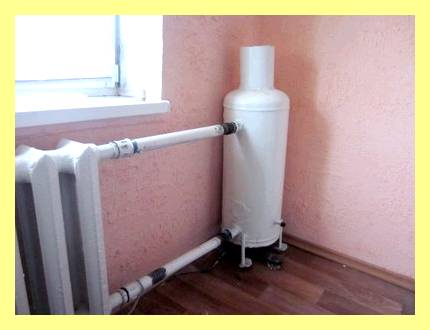

Делаем своими руками

схема ТЭНового электрокотла

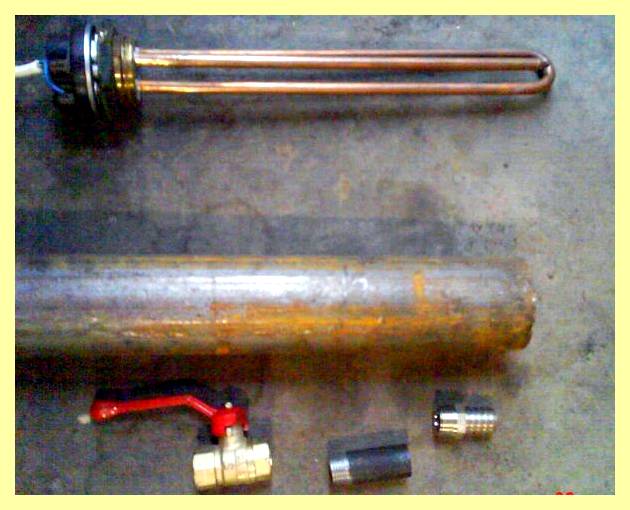

Для работы придется использовать некоторые материалы и инструменты:

Угловая шлифовальная машина или болгарка.
Сварочный аппарат любого рода. Идеальнее всего использовать для этой цели инверторный прибор. Он подойдет в этом случае, если опыта сварочных работ. Если он совсем отсутствует, то идеальнее всего попросить кого-нибудь помочь в этом плане. Все сварочные работы нужно проводить наиболее качественно, чтобы нигде не наблюдалось протечек.
Шлифовальная машинка.
Мультиметр.
Листовая сталь, толщина которой будет составлять минимум 2 мм.
Переходники, которые нужны для подключения конструкции к отопительной системе.
Тэны (идеальнее всего приобрести 2 штуки).
Стальная труба – идеальнее всего покупать трубу диаметр 159 мм, ее длина должна составлять около 50-60 см.

Самостоятельно можно изготовить котлы следующих типов:

одноконтурные;
двухконтурные;
индукционные;
настенные;
напольные;
электродные;
тэновые;

Инструкция по изготовлению:

На первом этапе изготавливают патрубки подключения отопительного котла к системе отопления. В связи с этим, сначала требуется вырезать некоторое количество патрубков из труб, которые были специально для этого подготовлены. Всего понадобится 3 штуки – одну диаметром 3 дюйма и 2 по 1,25 дюйма.
Когда все это сделано, занимаются изготовлением емкости для бака, другими словами наибольшую трубу, где будет происходить нагревание теплоносителя. Сначала производят разметку на трубе, прорезают в ней отверстие, а края осторожно обрабатывают, чтобы на них не наблюдалось неаккуратных срезов или металлической стружки. К отверстиям приваривают подготовленные патрубки. Теперь из стального листа нужно вырезать два круга, которые по диаметру будут немного больше нежели у трубы, выполняющей функцию обогревающего бака. Это позволит приварить их более точно. Все участки, где расположены соединения, тщательно шлифуют.
К высшей части нужно приварить патрубок диаметром 1,25 дюйма. Впоследствии, к нему будет приварен очередной нагревательный элемент. Когда все это сделано, приступают к приготовлению участка, где будет крепиться первый тэн. Для этого проделывают в днище конструкции 2 отверстия, после этого шлифуют отверстия и устанавливают тэн.
Когда все это сделано, котел подключают непосредственно к самой системе отопления. Это делают с помощью патрубков, сделанных еще в самом начале работ.

Отдельным вопросом является подключение конструкции к электросети. Если нет навыков подобных работ, то лучше обратиться к электрику. Затем занимаются монтажом менее мощного тэна, у которого должен находиться терморегулятор. Его крепят к верхнему патрубку.

Все работы на этом можно считать завершенными. Главное, теперь проверить, насколько получилась работоспособной конструкция. Мультиметром проверяют температуру теплоносителя, которая должна составлять порядка 70 градусов.

Установка и подключение оборудования

Котёл из тэна своими руками. Вся правда!!!

Сложнее всего произвести подключение конструкции к электрической сети. Потому что приходится иметь дело с обогревательными приборами, придется устанавливать вход на 3 фазы.

Непосредственно в самом электрическом щитке нужно будет установить ряд систем:

автомат;
реле;
тумблер;
предохранитель;
датчик температуры;
различные кнопки управления;
магнитные пускатели и ряд других элементов, если в них имеется необходимость;

В обязательном порядке делают заземляющий контур. Для этого необходимо взять металлический штырь или арматуру, диаметр которой должен составлять приблизительно 15-20 мм, к нему прикрепляют металлический болт. Такую конструкцию размещают под полом дома и пропускают к нему провод, идущий от электрического щитка.

Типы и принцип работы

Имеется 2 основных типа электрокотлов:

При всем этом, все остальные являются всего лишь модификациями одного из этих видов. Электродный котел зачастую также носит название ионного, потому что в нем происходит превращение электрической энергии в тепловую.

Конструкция занимает минимальное количество места, причем его закрепляют непосредственно на трубе, его даже не придется прикреплять к стене. На всякий случай его сажают на 2 самореза, однако в этом нет необходимости.

Внешне он похож на небольшой кусок трубы, длина которого составляет порядка 40 см. В торцевой части обогревателя находится стержень из металла, а с противоположной стороны обогреватель заварен либо в нем находится специальный патрубок, за счет которого осуществляется перегон теплоносителя по всех системе.

Конструкция предусматривает наличие 2 патрубков, куда вставляются трубы для обратки и подачи:

Какой-то из нихможет находится в торцевой части, а второй установлен под прямым углом в боковой части.
Их зачастую устанавливают с боковых частей перпендикулярно всей остальной конструкции и таким макаром, чтобы они стали параллельны друг дружке.

Данный котел имеет следующий механизм работы: катод (положительно заряженный электрод) и анод (отрицательно заряженный электрод) помещены в теплоноситель. Находясь под напряжением, они запускают перемещение ионов. Их полярность временами меняется, а именно, один заряженный ион будет менять свой заряд с одного на другой примерно 50 раз за секунду.

Это, в конечном счете, приводит к тому, что в жидкости из-за подобного движения ионов возникает трение, что вызывает повышение температуры.

Такая технология приводит к возникновению некоторых недостатков:

Теплоноситель в любом случае будет находиться под напряжением.
Его придется перед заливкой в батареи подготовить исходя из убеждений содержания солей.
Незамерзающие жидкости в отопительной системе использовать категорически запрещается.

Индукционные котлы, работающие на электрическом токе, производят нагрев теплоносителя при помощи магнитного поля, которое возникает от электрического тока.

Вся эта конструкция довольно простая и содержит в себе следующие элементы:

корпус;
утеплитель;
сердечник, где будет прогреваться теплоноситель;
катушка;

Ключевым отличием от электродной конструкции будет то, что в индукционных котлах жидкость полностью изолирована от токопроводящих элементов, поэтому она не будет находиться под напряжением.

Обмотка катушки, выполненная из медной проволоки подключается к сети через специальную систему управления. Благодаря этому, в катушке возникает магнитное поле. Оно будет разогревать трубу, выполняющую роль сердечника, а та уже будет отдавать некоторое количество тепла воде. При всем этом, корпус отопительного котла будет по-прежнему оставаться холодным, так как в его конструкции есть слой утеплителя.

Следует также сказать, что сердечник выполнен не прямым, а имеет изогнутую форму, иногда в виде спирали, чтобы теплоноситель проходил по нему значительно дольше. Срок службы такого котла составляет минимум 25 лет. Через это время будет ржаветь труба, представляющая собой сердечник.

Пуск котла

Подготавливать электрический котел к запуску, означает, что его необходимо полностью проверить все соединения, электрическую сеть, заполнение системы водой. Если в проводке будут находиться пережатые или порванные провода, то их нужно будет заменить и тщательно заизолировать. Поступать по другому запрещается, так как в трехфазной сети находится напряжение с приличной силой тока, а замененный участок может пробивать.

Подготовка также подразумевает очистку конструкции от пыли и грязи. Еще следует позаботиться о том, чтобы не допустить скачков напряжения как при первом запуске, так и при дальнейшей работе. Чтобы этого не случилось, устанавливают устройство защитного отключения.

Пуск:

Сначала необходимо наполнить систему водой, причем сделать это таким образом, чтобы в ней не было воздушных пробок. Как правило, радиаторы имеют в своей верхней части специальные краники для выпуска скопившегося воздуха.
В дальнейшем останется лишь включить котел в электросеть и подождать, когда он прогреется.

Блиц-советы

Чтобы система лучше работала, в нее можно установить циркуляционный насос. Он будет перегонять теплоноситель, который из-за этого будет равномерно прогреваться.

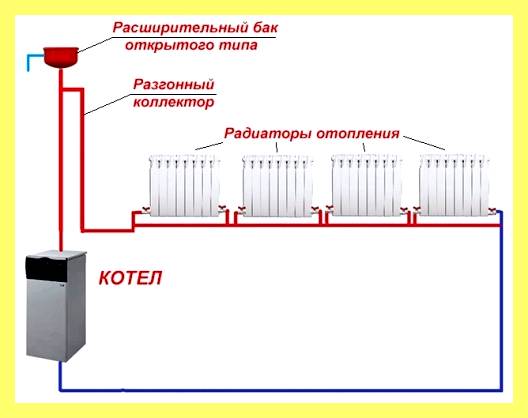

При изготовлении системы с естественной циркуляцией, лучше всего от выхода к обратке делать небольшой уклон, чтобы остывшая вода быстрее возвращалась к котлу.
