Можно выделить еще несколько специфичных различий сварочного процесса с применением электрода с главным покрытием:

Как выбрать электроды для сварки ММА

Ручная дуговая сварка предполагает внедрение огромного количества разновидностей электродов, систематизировать которые нереально по какой-нибудь общей системе.

Существует условное разделение электродов в зависимости:

• от предназначения;
• их механических параметров;
• состава наплавленного металла;
• вида и толщины покрытия.

Подбор электродов может вызвать затруднение у тех, кто освоил 1-ые шаги в сварочном деле. Часто, мастера используют одни испытанные электроды, чтоб не прибегать к помощи различных таблиц и справочных источников, подбирая нужный тип расходника.

Рассмотрим, каким образом стоит подходить к выбору электрода под конкретную задачу. Существуют важные критерии при подборе:

1. свариваемый металл;
2. требования, которым должно соответствовать конечное изделие.

В быту чаще можно востребованы конструкции из черного металла и, главный момент здесь, содержание в нем углерода. Например, это может быть низкоуглеродистая, средне- либо высокоуглеродистая сталь или вообще чугун. Также очень распространена нержавеющая сталь.

Способы создания конструкции не влияют на выбор типа электрода.

Чтобы добиться необходимой прочности будущего изделия, используют конструктивные методы: берется нужный по размерам и толщине профиль, задействуют различные уголки, накладки, укосины.

Требования, предъявляемые к конструкции, бывают связаны с большой разницей действующих температур. Например, печь в бане, котел или любые другие объекты, где швы будут испытывать на себе частые перепады температур.

Сварные швы могут подвергаться вибрационным нагрузкам. Так, конструкция вибростола для формирования изделий из бетона.

Типов покрытий бывает множество, а вот наиболее распространены всего четыре: рутиловое, основное, целлюлозное и кислое. Остановимся подробнее на первых 2 типах — рутиловом, также на основном.

Электрод, имеющий рутиловое покрытие используются в 90% всех сварочных работ. Чтобы сделать выбор, необходимо выяснить из какой марки стали наши заготовки, и нужно понимать, какого рода конструкцию предстоит сварить. Для сварки рядовых конструкций: стальных дверей и ворот, козырьков и навесов, обычно, применяется металл марки — сталь 3. В этих случаях выбирают электроды, имеющие рутиловое покрытие. Известных марок довольно много:

Плюсы этих электродов в легкости возбуждения дуги. Прекрасно подойдут, чтобы сделать «прихватки» и для основной обварки. Позволяют варить немного отрывая дугу, не создавая во время этого поры в шве. Демонстрируют хорошее горение на различных длинах дуги — это удобно для новичков, которые еще не имеют достаточного опыта и им сложно держать постоянную длину дуги. Для работы можно использовать инвертор — аппарат с постоянным сварочным током либо устройство с переменным током — сварочный трансформатор.

Работа электродами, которые имеют рутиловое покрытие, не подразумевает какие-либо особые требования к состоянию поверхности металлической заготовки.

Основное покрытие электродов актуально, если есть отличия хотя бы по одному критерию —используется нестандартный металл либо имеется специальное конструктивное требование. Например, когда изделие не отвесное, но планируется изготовить его из стали с высоким содержанием углерода.

Либо в обратной ситуации, когда заготовки из стали стандартной марки, однако изделие будут подвергаться высоким нагрузкам. Увеличенные механические свойства сварного шва, в этом случае, отвечают за увеличение надежности изделия.

Примеры марок электродов, где применено основное покрытие:

• УОНИИ 13/45;
• УОНИИ 13/55;
• УОНИИ 13/65;
• ОК 48.00;
• ОК 53.70;
• LB 52U.

При выполнении задач при помощи такой оснастки у начинающего сварщика могут возникнуть сложности:

1. Такой электрод труднее поджигается, повторный поджиг особо осложнен.
2. При выполнении сплошных швов — сварка с отрывом исключена.
3. Требует более вдумчивой, точной настройки токов сварочного аппарата.
4. Важно состояние свариваемых заготовок — чистые кромки, отсутствие ржавчины, лаков и красок, вообще любых загрязнений.

Можно выделить еще несколько специфических отличий сварочного процесса с применением электрода с основным покрытием:

• Покрытие обладает большей текучестью, чем рутиловое.
• Более отчетливая сварочная ванна.
• Горение сопровождается меньшим выделением шлака.

Для сварки используют исключительно инверторы — аппараты постоянного тока.

Перед приобретением электродов, смотрите на информацию с упаковки изделия, зачастую, именно там максимально раскрыты подсказки о свойствах и назначении.

Какая информация с упаковки заслуживает внимания:

1. Назначение электродов.
2. Марка сталей, для которых предназначен электрод.
3. Рекомендации по силе сварочного тока, при которой электрод будет уверенно гореть.
4. Сведения о том, какими свойствами будут обладать сварочные швы при использовании данных электродов.
5. Информация о том, в каком пространственном положении можно работать.
6. Рекомендации по допустимым типам сварочных аппаратов, например маркировка AC — инвертор постоянного тока или DC — трансформаторы переменного тока.

Выбираем электроды для сварки инвертором — советы профессионалов

Для того чтобы электросварка с использованием инвертора дала желаемый результат, и полученный сварной шов обладал высокой надежностью и прочностью, необходимо правильно подбирать электроды для инверторной сварки. Запутаться в огромном разнообразии подобных изделий, представленных на современном рынке, до боли просто.

Ошибки при выборе электродов для сварки негативно скажутся на результате работы

Различаются они материалом изготовления, своим типом, диаметром, составом покрытия, также рядом других значимых характеристик. Какие электроды можно использовать для сварки инвертором, также о том, как их правильно выбрать, мы и хотим поговорить в данной статье.

Критерии выбора электродов

Сначала следует подразумевать, что электроды могут быть плавящегося и неплавящегося типа. Первые изготовлены из металлического стержня, на поверхность которого наносится специальная обмазка, способствующая защите зоны сварки и повышающая устойчивость горения дуги. Именно они используются для выполнения ручной дуговой сварки. Изделия второй категории — неплавящиеся — применяют для выполнения сварочных работ в среде защитного газа (аргона), их разновидности и особенности использования подвергнутся рассмотрению в отдельной статье.

Выбирая электроды для сварки с использованием инвертора, следует учитывать то, что материал изготовления соединяемых деталей также будет влиять на качественные характеристики формируемого шва. Соответственно, для того чтобы варить разные материалы, используются сварочные электроды разных типов. Так, например:

• для соединения изделий, выполненных из низкоуглеродистых и низколегированных марок сталей, выбирают углеродные электроды;
• для соединения изделий, выполненных из легированных сталей, используют электроды соответствующих марок: ОЗС-4, МР-3 (ГОСТ 9466-75), МР-3, АНО-21, УОНИ 13/45 (ГОСТ 9467-75);
• если необходимо выполнять сварочные работы с наплавками или сталями других типов, то выбирают электроды с сердечником из высоколегированного металла — ЦЛ-11 (ГОСТ 9466-75);
• для того чтобы варить чугун, тоже необходимо выбрать электроды соответствующей марки — ОЗЧ-2 (ГОСТ 9466-75).

Вид электродов МР-3

На сегодня сформировался следующий рейтинг электродов, применяемых для сварки с использованием инвертора.

• АНО. Сварочные электроды данной марки хорошо воспламеняются, их не нужно дополнительно прокаливать. С ними одинаково успешно могут работать как начинающие сварщики, так и профессионалы.
• МР-3 — универсального типа, их можно использовать даже для соединения неочищенных поверхностей.
• МР-3С. Электроды данной марки следует выбрать, если к характеристикам шва предъявляются повышенные требования.
• УОНИ 13/55 используют для монтажа ответственных конструкций, требующих высокого качества исполнения сварного шва. Начинающему сварщику с ними работать будет сложно: их использование требует определенного опыта и высокой квалификации.

Электроды УОНИ 13/55

Преимущества популярных марок электродов

Многие современные виды электродов для сварки с использованием инвертора обладают следующими преимуществами.

• Простота выполнения сварки. Сложности при сварке такими электродами могут возникнуть, если вы некорректно подобрали их по составу материала сердечника.
• Высокое качество шва. Данный параметр является важнейшим при сварочных работах, и электроды указанных марок позволяют его обеспечить. Используя такие электроды для инвертора, можно получать качественные внутренние и наружные соединения, сварные швы выпуклой и вогнутой формы.
• Легкая отделяемость шлака. Шлак, полученный при сварке с использованием таких электродов, легко отделяется, что дает возможность сразу посмотреть, какое качество шва они обеспечивают.
• Можно варить детали, подвергнутые коррозии. Конечно, изделия, покрытые слоем ржавчины, варят очень нечасто, но данные электроды позволяют получить качественный и надежный шов даже в данном случае.
• Процесс сварки безопасен для сварщика исходя из убеждений санитарно-гигиенических норм.

Электроды марки АНО известного производителя ESAB

Различия электродов по маркам и диаметру

Среди опытных специалистов-сварщиков бытует мнение, что при использовании инвертора можно варить любыми электродами. Обычно, такое мнение основано только на личном опыте таких специалистов, занимающихся выполнением работ определенного типа (сварка конструкций из профильных труб или уголков). При выполнении работ с использованием инвертора к соединению не предъявляют серьезных требований по его герметичности, поэтому без проблем можно использовать электроды диаметром 0,5–2 мм.

Выбор диаметра и марки электрода должен основываться на том, какой толщины металл необходимо соединить с помощью их. Детали большой толщины требуют длительной проварки, соответственно, и электрод для их сварки необходимо подобрать большего диаметра. Сварочными электродами небольшого диаметра надо еще научиться работать, они очень быстро сгорают. Обычно такими изделиями выполняются прихватки.

На то, какие электроды лучше выбрать, влияет и тип работ, для которых их планируется использовать. Так, для выполнения сложных трассовых работ, необходимо подобрать электроды большого диаметра, а монтаж конструкций из профильных элементов можно выполнять изделиями диаметром до 2 мм. Именно такие электроды используются, а именно, при монтаже секционных ворот и изготовлении различных ограждающих конструкций из профильных труб и профнастила.

Классификация сварочных электродов

Сначала сварочные электроды разделяют на отдельные типы по их основному назначению. Так, принято выделять следующие типы:

• те, которыми варят углеродистые и низколегированные стали;
• для соединения конструкций из высокопрочных теплоустойчивых сталей;
• для работы с высоколегированными сталями (их часто называют «электродами по нержавейке»);
• те, при помощи которых выполняют сварку алюминия, также его сплавов;
• созданные для сварки меди и ее сплавов;
• для соединения деталей из чугуна;
• те, при помощи которых производят наплавку и выполняют различные ремонтные работы;
• созданные для соединения деталей из сталей неопределенного состава и трудносвариваемых сталей.

Схема процесса сварки покрытым электродом

На сварочные электроды могут наноситься различные покрытия. В соответствии с типом покрытия, их подразделяют на 4 категории. Самыми распространенными являются электроды с покрытиями двух типов.

Изделия с основным покрытием, которые так и называются — основными. Наиболее популярными являются изделия УОНИ 13/55. Выбрать их стоит, если необходимо получить сварные швы, соответствующие высокому качеству, отличающиеся исключительной ударной вязкостью, пластичностью и механической прочностью. Кроме этого, сварные швы, полученные при работе с такими электродами, отличаются высокой устойчивостью к возникновению кристаллизационных трещин. Также они не склонны к естественному старению. Их выбор стоит делать, если вам необходимо выполнить монтаж ответственных конструкций, которые планируется эксплуатировать в суровых условиях.

Сварочный аппарат WESTER IWT120 инверторный.

Есть у них и недостаток: если их покрытие увлажнено или на краях деталей, которые соединяются, присутствует ржавчина, следы масла или окалина, то в сварном шве формируются поры. Поры в шве могут образоваться тогда и, когда сварка выполняется на длинной дуге. Минусом использования таких электродов является и то, что ими допускается работать лишь на постоянном токе и обратной полярности.

Второй тип — электроды с покрытием рутилового типа. Изделия с таким покрытием, наиболее популярной маркой которых является МР-3, успешно используются для соединения деталей, материалом изготовления которых является низкоуглеродистая сталь. Сварочные электроды данной марки отличаются следующими технологическими преимуществами:

• устойчивое горение дуги при работе как на постоянном, так и на переменном токе;
• минимальное разбрызгивание материала в процессе выполнения сварки инвертором;
• возможность получать качественные сварные швы любого пространственного положения;
• легкая отделяемость шлака;
• сварные швы отличаются прекрасными декоративными характеристиками;
• подходят для сваривания поверхностей, покрытых ржавчиной или загрязнениями.

Выбор изделий в соответствии с другими параметрами

Род тока, также полярность его подключения являются важнейшими параметрами сварочных операций. Сварочные инверторы преимущественно вырабатывают постоянный ток, который может подключаться к заготовке и электроду по двум схемам.

• Прямая полярность. При такой схеме плюс подключают к массе, а минус — к сварочному электроду.
• Обратная полярность. Такая схема предполагает подключение минуса к массе, а плюса, соответственно, к держателю с электродом.

Если варить инвертором на прямой полярности, то соединяемые поверхности подвергаются значительному нагреву, чего не происходит при подключении полярности по обратной схеме. Вот поэтому выбор обратной полярности целесообразен в следующих ситуациях.

• При выполнении сварки инвертором деталей небольшой толщины. Обратная полярность в таких случаях поможет защитить матриал от прожога.
• На обратной полярности выполняется сварка деталей, выполненных из высоколегированных сталей, которые очень чувствительны к перегреву.

Работа инверторной сваркой

Прямую полярность, при использовании которой заготовка подвергается значительному нагреву, оптимально использовать для соединения материалов, отличающихся большой толщиной и массивностью.

При выполнении любых сварочных работ с использованием инвертора наиболее значимыми являются три параметра, которые взаимосвязаны вместе:

• сила сварочного тока;
• диаметр электрода;
• толщина соединяемых деталей.

На выбор электродов толщина соединяемых деталей оказывает непосредственное влияние. По мере надобности соединения тонких деталей (до 1,5 мм), ручная сварка не используется, для этой цели лучше подойдут полуавтоматические аппараты или же устройства, позволяющие выполнять сварку в защитной среде аргона.

Варианты положения электрода при сварке

Решая, какие электроды выбрать для сварки конструкций определенной толщины, можно руководствоваться следующими критериями:

• для деталей, толщина которых составляет 2 мм, идеальнее всего подойдут электроды Ø 2,5 мм;
• при соединении деталей толщиной 3 мм, следует выбирать электроды Ø 2,5–3 мм;
• если толщина свариваемых деталей составляет 4–5 мм, то подойдут электроды Ø 3,2–4 мм;
• детали толщиной 6–12 мм идеальнее всего варить электродами Ø 4–5 мм;
• когда толщина превышает 13 мм, то оптимальным будет выбор электродов Ø 5 мм.

Правильно выбирать диаметр электродов очень важно, потому что при превышении этого параметра снижается плотность сварочного тока. Это приведет к тому, что сварочная дуга станет неустойчивой, ухудшится провар деталей, увеличится ширина сварного шва. Многие производители указывают на упаковке информацию о том, какие значения силы тока идеальнее всего использовать.

Если же такой информации на упаковке не содержится, то можно руководствоваться следующими рекомендациями:

• для сварки электродами Ø 2 мм следует устанавливать сварочный ток, сила которого составляет 55–65А;
• для изделий Ø 2,5 мм используют ток 65–80А;
• электроды Ø 3 мм — ток 70–130А;
• для электродов Ø 4 мм выбирают сварочный ток 130–160 А;
• изделия Ø 5 мм — ток 180–210 А;
• 6-ми миллиметровыми электродами лучше варить на токе 210–240 А.

Как становится ясно из всего вышесказанного, для качественной сварки инвертором важен правильный выбор электродов по их диаметру. Также следует устанавливать оптимальную силу сварочного тока. Если, например, вы соберетесь варить инвертором тонкий металл, используя электроды большого диаметра, или сила сварочного тока будет превышать допустимые значения, то в готовом шве могут образоваться поры, что значительно снизит его качественные характеристики.

Электроды зарубежных производителей

На отечественном рынке большую популярность завоевали электроды марки ESAB. Характерной особенностью электродов от шведского производителя будет то, что их маркировка начинается с обозначения «ОК», за ним следуют 4 цифры. Среди большого разнообразия моделей электродов данной марки наибольшее распространение получили следующие из них.

• ОК 46.00. По характеристикам они очень похожи на отечественные изделия МР-3. Ими с применением инвертора можно варить углеродистые, низколегированные стали, используя постоянный, также переменный ток. При их использовании обеспечивается высокое качество получаемого соединения.
• ОК 48.00. Работать ими можно исключительно на постоянном токе, их используют для монтажа особо ответственных конструкций.
• ОК 53.70. Относятся к специализированному типу, с помощью их выполняют сварку корневых проходов, соединения стыков труб.
• ОК 61.30 и 63.20. Их используют для сварки инвертором деталей из нержавеющей стали, но перед их приобретением важно уточнить, подойдут ли они для работы с интересующей вас маркой металла.
• ОК 68.81. С помощью изделий данной марки выполняют сварку инвертором деталей из неопределенных марок сталей, также из трудносвариваемых марок.
• ОК 96.20. Ими работают по чугуну, также соединяют чугунные детали со стальными.
• ОК 92.60. Созданы для сварки изделий из алюминия, его сплавов с использованием инвертора.

К слову сказать, в ассортименте электродов данной марки есть и изделия, которыми можно выполнять сварку меди и ее сплавов.

Виды сварочной дуги при сварке электродами

Чем руководствоваться при выборе электродов

Резюмируя все вышесказанное, можно выделить ряд основных параметров, на основе которых следует выбирать электроды для инверторной сварки. Сначала необходимо учитывать тип материалов, которые вы собираетесь варить. Если требуется монтаж ответственной конструкции, то лучше выбрать для этого электроды от хорошо зарекомендовавшего себя производителя. Например, для таких целей хорошо подойдут изделия марки ESAB, выпускаемые известным шведским производителем.

Если поверхность деталей из углеродистых сталей, которые вы собираетесь варить инвертором, покрыта ржавчиной или влажная, то лучше выбирать электроды с покрытием рутилового типа.

Изделия с основным покрытием используют в тех случаях, если необходимо выполнить сварку инвертором особо ответственных конструкций. Качество сварки такими электродами зависит и от того, насколько тщательно вы подготовили соединяемые поверхности. Чтобы понять, как выполняется такая подготовка, можно посмотреть обучающее видео, которое несложно найти в интернете.

От того, какой толщины детали вам необходимо варить инвертором, зависит не только лишь выбор диаметра электрода, да и силы сварочного тока, который также влияет на качество формируемого соединения.

При планировании сварочных работ всегда следует помнить, что правильно подобранные электроды позволят вам получить качественное соединение даже в этом случае, если вы используете в работе недорогой инвертор.

Какие электроды для сварки инвертором лучше

Многие начинающие сварщики задаются вопросом, какие электроды лучше для инвертора. В этой статье мы ответим на данный вопрос, также приведем наиболее популярные марки сварочных электродов, использующиеся при работе на инверторном аппарате. Бонусом будут идти рекомендации по выбору электродов для начинающих сварщиков.

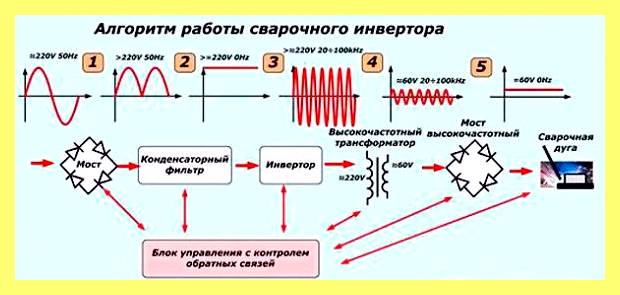

Кратко об инверторах

Сегодня существует достаточно большое количество инверторных сварочных аппаратов. Большинство производителей предлагают промышленные и бытовые инверторы в различных ценовых категориях. Промышленные инверторы отличаются большей мощностью и повышенным «ПВ». Также одним из основных отличий служит максимальный выдаваемый сварочный ток. Обычно, у профессиональных аппаратов максимальные значения тока выше. Еще одним отличием может служить возможность подключения не только лишь к бытовой сети 220 V, да и к 380 Вольтовой промышленной сети. Сварочные инверторы являются наиболее распространённым типом сварочных аппаратов на массовом рынке. За счет своей универсальности и относительной компактности они практически вытеснили такие аппараты, как трансформаторы и выпрямители. Возможность инвертора выдавать постоянный и переменный ток делает его поистине универсальным. Именно благодаря этому для сварки инвертором подходят все типы покрытых сварочных электродов. А вкупе с небольшими габаритами и высокой мобильностью такой тип оборудования остается вне конкуренции.

Лучшие электроды для сварки инверторов — рейтинг 2022 года

На что обратить внимание при выборе электродов для инвертора

Существует ряд параметров, которые необходимо учесть при выборе сварочных материалов. Рассмотрим основные факторы, чтобы лучше понимать, что влияет на выбор электродов для сварки инвертором и какие лучше подходят для тех или иных работ.

Назначение электродов

1. Сварка углеродистых и низколегированных сталей;
2. Сварка легированных теплоустойчивых сталей;
3. Сварка высоколегированных сталей с особыми свойствами;
4. Электродуговая наплавка поверхностных слоев с особыми свойствами;
5. Сварка и наплавка чугуна;
6. Сварка и наплавка меди и сплавов.

Таким макаром, электрод для инвертора лучше выбирать, ориентируясь сперва на его назначение. Это позволит избежать ошибки, например, сварки «нержавеющих» сталей электродами для «черных» металлов. В таком случае металл шва будет подвержен коррозии. Выбирайте расходные материалы, основываясь на типе соединяемого металла и его характеристиках. После этого можно определить необходимый тип расходника (например, для низколегированных сталей это может быть Э46 или Э50А).

Когда определено назначение электрода, можно переходить к выбору конкретной марки, подходящей по характеристикам, также выбрать диаметр изделия.

Тип покрытия

Существует несколько типов покрытия сварочных электродов, наиболее популярными из которых являются рутиловое и основное. Эти типы покрытия имеют кардинальные различия, которые проявляются при их применении. У нас есть отдельная большая статья о видах покрытия сварочных электродов, их плюсов и минусов.

Основное покрытие

Изделия с основным покрытием имеют ряд преимуществ. Они обеспечивают высококачественный шов, стойкий к межкристаллитной коррозии и знакопеременным нагрузкам. Допускают выполнение работ и эксплуатацию готовой конструкции в условиях низких температур. Однако для их успешного применения необходимы определенные навыки. Также такие изделия обязательно подлежат прокаливанию перед использованием. А металл подлежащий соединению должен быть очищен от грязи и ржавчины. Работают такие электроды лишь на постоянном токе обратной полярности.

Рутиловое покрытие

Изделия с таким типом покрытия достаточно универсальны и подходят для сварки инвертором новичкам. Они обеспечивают качественное соединение при сварке даже по окисленному или загрязненному металлу. Однако при возможности зачистить участок сварки лучше это сделать. Работают эти расходники как на постоянном, так и на переменном токе. За счет состава обмазки они довольно просто поджигаются повторно, а в процессе работы образуется относительно мало шлака. При всем этом отделение шлака не требует значительного механического воздействия.

Выбор типа покрытия основывается на требованиях, предъявляемых к сварному соединению. Среди них могут быть временное сопротивление разрыву, предел текучести, ударная вязкость и другие. На требования, обозначенные выше, может влиять тип свариваемого металла, его химический состав и прочие характеристики.

Диаметр электрода

Выбор диаметра находится в зависимости от толщины свариваемого металла. Для большей наглядности эта зависимость показана в таблице ниже.

Толщина стали (мм)	1,5-2,0	3,0	4,0-5,0	6,0-12,0	>13
Диаметр электрода (мм)	2	2,5-3	3-4	4-5	5-6

Для соединения металлов толщиной менее 1,5 мм ручная дуговая сварка инвертором, обычно, не применяется. Также следует учитывать, что от толщины стали и диаметра электрода, также от пространственного положения сварки зависит настройка силы сварочного тока. Так что если планируете варить толстый металл, берите инвертор с высокими значениями максимального тока.

Настройка силы тока

Диаметр электрода (мм)

40-64 65-80 70-130 130-160 180-210

В среднем на 1 миллиметр диаметра электрода добавляется 20-30 Ампер тока. Для каждой конкретной марки значения тока могут слегка отличаться. Обычно рекомендуемые значения силы сварочного тока нанесены на пачку с материалами. Обычно, в процессе работы мастер проводит более тонкую настройку исходя из субъективных ощущений.

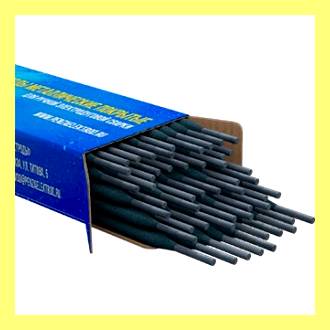

Популярные марки электродов для инверторной сварки

Существует несколько наиболее распространенных и популярных марок электродов используемых при сварке инвертором.

Популярные электроды с рутиловым покрытием типа Э46

Наиболее распространенными электродами из этой группы являются изделия следующих марок: GOODEL-OK46 , МР-3, МР-3С, ОЗС-12 и АНО-21. Несмотря на то, что эти марки относятся к одной группе и имеют схожие характеристики, они имеют ряд особенностей, которые определяют их применение. Например, МР-3 лучше переваривают ржавчину, а АНО-21 используются преимущественно для потолочных швов. В остальном эти расходники являются взаимозаменяемыми. Такими электродами удобнее всего работать начинающим сварщикам.

Популярные электроды с основным покрытием типа Э50А

В этой группе популярными можно назвать изделия марок УОНИ-13/55 , GOODEL-OK48, также LB-52 и его высококачественный аналог GOODEL-52U. Также как у материалов из предыдущей группы у них есть ряд отличий. УОНИ-13/55 чаще используются для соединения конструкционных сталей при строительстве мостов и ответственных конструкций. GOODEL-OK48 предпочтительней использовать при работе с толстолистовым металлом. А GOODEL-52U являются профессиональными электродами для сварки нефтепроводных труб и трубных элементов. Все эти марки обладают высокими техническими характеристиками и стойкостью к низким температурам.

Электроды для сварки нержавейки инвертором

Для соединения высоколегированных сталей (нержавейки) используются марки: НЖ-13, ОЗЛ-8, ОЗЛ-6, ЦЛ-11, ЦТ-15, ЭА-400/10, ЭА-395/9. Здесь выбор должен основываться на характеристиках и химическом составе свариваемого металла.

Электроды для сварки чугуна

Для работы с чугуном можно использовать изделия марок: МНЧ-2, ОЗЧ-2, ЦЧ-4. При всем этом МНЧ-2 применяются для сварки, наплавки и заварки дефектов чугунного литья деталей из серого, ковкого и высокопрочного чугуна. ЦЧ-4 для холодной сварки конструкций из высокопрочного чугуна с шаровидным графитом и серого чугуна с пластинчатым графитом. А ОЗЧ-2 для соединения и наплавки серого и ковкого чугуна и заварки дефектов чугунного литья.

Электроды для сварки меди

Для работы с медью применяют расходники марок: Комсомолец-100 и ОЗБ-2М. При всем этом изделия Комсомолец-100 созданы для сварки и наплавки изделий из меди технических марок, также разнородных соединений меди со сталью. А ОЗБ-2М для сварки и наплавки оловянно-фосфористых и художественных бронз, наплавки на сталь и бронзу и для заварки дефектов бронзового литья, также латуни.

Электроды для резки

Для резки листового проката, и арматуры хорошо подойдут изделия марки ОЗР-1. Они пригодны для удаления дефектных мест сварных швов, или их участков, прихваток, заклепок и многого другого. Следует учитывать, что резка производится на повышенных значениях тока в пределах от 260 до 680 Ампер, зависимо от диаметра электрода и толщины металла.

Что влияет на качество сварки инвертором

Мы уже рассказали, какие электроды лучше для сварки инвертором и готовы перейти к факторам, влияющим на качество сварного шва.

1. Навыки и опыт сварщика. Именно это является определяющим фактором. Опытный и грамотный сварщик всегда может выполнить качественную сварку с соблюдением всех технологий. Заметьте, что мы написали именно «навыки и опыт», потому что существуют виды производств, в каких сварщики выполняют однообразные работы. Например, сварщик, выполняющий на производстве только горизонтальный шов, с большой долей вероятности не сможет выполнить качественный вертикал сверху вниз. Мы ни при каких обстоятельствах не хотим обидеть сварщиков, но такие случаи встречались на практике. Не зря же существует специальная аттестация сварщиков в НАКС, прохождение которой открывает доступ к выполнению определенных видов работ.
2. Качество материалов. Это второй определяющий фактор. Электроды для сварки инвертором должны быть качественными. Также они должны правильно храниться, а перед применением прокаливаться согласно рекомендациям, указанным на упаковке.

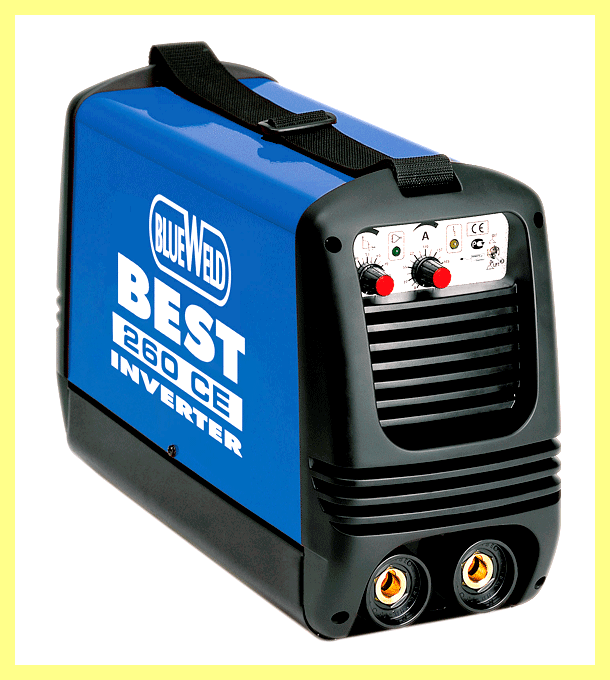

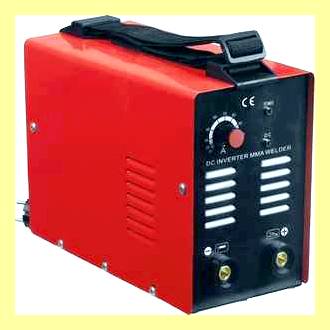

3. Качество оборудования. Инвертор должен быть качественным, способным обеспечивать стабильную работу. Частой проблемой при не качественном оборудовании являются скачки напряжения, невозможность стабилизировать дугу, также залипание электрода.

Мы перечислили три основных фактора, влияющих на качество сварного соединения. Туда же можно отнести и правильность подбора диаметра изделия, его марки, установки силы тока, условия в каких проводятся работы и многое другое.

Рекомендации начинающим сварщикам

Как и обещали сначала статьи, приведем несколько рекомендаций начинающим сварщикам.

1. Начинать практику лучше с рутиловых электродов. За счет состава покрытия ими легче работать. Такие расходники обладают более легким поджигом (в том числе и повторным), также позволяют варить на средней дуге. Это в свою очередь дает возможность лучше видеть и контролировать сварочную ванну. Также плюсом таких изделий можно назвать легкое отделение шлака.
2. Правильно установленная полярность и сила тока – залог успеха. Если необходимо провести работы на постоянном токе прямой полярности, то свариваемое изделие подключается к зажиму «+», а электрод к «–». Соответственно при обратной полярности подключение осуществляется наоборот заготовка подсоединяется к клемме «–», а держак к «+». Силу тока лучше устанавливать в пределах указанных производителем, регулируя ее в процессе сварки.
3. Перед тем как приступить к работе следует потренироваться на обрезках, схожих по характеристикам с металлом заготовки. Это позволит настроить силу тока и привыкнуть к металлу.
4. Соблюдение техники безопасности является важным условием проведение сварочных работ. Не приступайте к сварке, не обезопасив себя и окружающих от возможных ожогов, поражений током и «зайцев». Используйте защитную одежду и перчатки, также специальную маску или очки. Убедитесь в правильном подключении сварочного аппарата. Не допускайте нахождения в месте сварки легковоспламеняющихся объектов. Также не допускайте в место проведения работ посторонних людей (без специальной защиты) или животных (могут получить ожог глаз глядя на сварочную дугу).
5. Регулярно улучшайте свои навыки. Изучайте новые материалы, пробуйте различные положения сварки и расходники. Проходите курсы повышения квалификации. Практикуйтесь, и результат не заставит себя ждать.

Заключение

В этой статье мы кратко рассмотрели информацию об инверторах. Рассказали о типах покрытия и назначении сварочных материалов. Ответили на вопрос, какие электроды лучше для сварки инвертором. Привели популярные марки сварочных материалов и дали несколько советов начинающим сварщикам.

Если Вам понравилась статья, делитесь ей в социальных сетях, вступайте в группу завода сварочных материалов «GOODEL» ВКонтакте, подписывайтесь на Twitter и Instagram.

Поделиться с друзьями:

КАК ВЫБРАТЬ ЭЛЕКТРОДЫ ДЛЯ СВАРОЧНОГО ИНВЕРТОРА ИЛИ ТРАНСФОРМАТОРА

Как правильно выбрать электроды? Урок 6

Похожие статьи

• Электроды для сварки типы виды

  Мокроватые электроды могут стать предпосылкой проявления пор на поверхности и снутри шва, также будет наблюдаться увеличение разбрызгивания металла. Как…

• Электроды для переменной сварки

  Но, невзирая на это, сварочные электроды переменного тока имеют свои недочеты. Они проигрывают материалам для неизменного напряжения в качестве…

• Чертеж тележки для сварочного аппарата

  Евросамоделки — только самые наилучшие самоделки руинтернета! Как сделать самому, мастер-классы, фото, чертежи, аннотации, книжки, видео. Чертеж тележки…

• Что означает тип электрода

  Сварка корневого шва Электроды: обозначения и расшифровки Когда начинающий сварщик в первый раз подходит к витрине с расходными материалами, он может…

• Электроды по дереву видео

  Советуем также ознакомиться с материалом “Как избрать электроды для сварки“, там даны советы с учетом того, что конкретно вы собираетесь варить. Как…
