Электродвигатель с регулировкой скорости

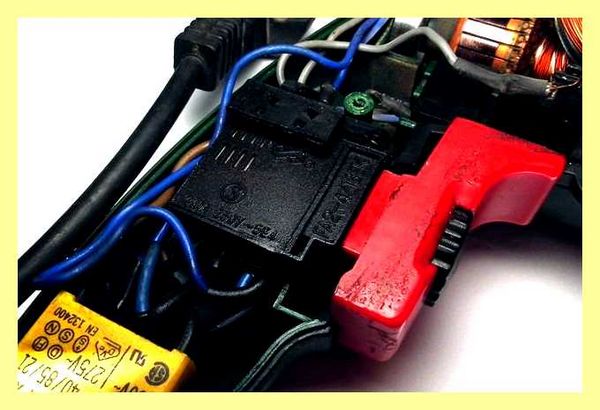

Регулятор оборотов для асинхронного электродвигателя 220-380 вольт

Рис. 7. Схемы переключения обмоток асинхронного мотора: а — с одинарной звезды на двойную; б — с треугольника на двойную звезду

Регулирование скорости двигателей постоянного тока

Из уравнения электромеханической свойства мотора неизменного тока независящего возбуждения следует, что вероятны три метода регулирования его угловой скорости:

1) регулирование за счет конфигурации величины сопротивления реостата в цепи якоря,

2) регулирование за счет конфигурации потока возбуждения мотора Ф,

3) регулирование за счет конфигурации подводимого к обмотке якоря мотора напряжения U . Ток в цепи якоря I я и момент М, развиваемый движком, зависят только от величины нагрузки на его валу.

Разглядим 1-ый метод регулирования скорости мотора неизменного тока конфигурацией сопротивления в цепи якоря . Схема включения мотора для этого варианта представлена на рис. 1 , а электромеханические и механические свойства — на рис. 2 , а.

Рис. 1. Схема включения мотора неизменного тока независящего возбуждения

Рис. 2. Механические свойства мотора неизменного тока при разных сопротивлениях цепи якоря (а) и напряжениях (б)

Изменяя сопротивление реостата в цепи якоря можно получить при номинальной нагрузке разные угловые скорости электродвигателя на искусственных свойствах — ω1, ω2, ω3.

Проведем анализ данного метода регулирования угловой скорости движков неизменного тока при помощи главных технико-экономических характеристик. Потому что при данном методе регулирования меняется твердость черт в широких границах, то при скоростях наименее половины номинальной стабильность работы мотора резко усугубляется. По этой причине спектр регулирования скорости ограничен ( D = 2 — З).

Скорость при данном методе можно регулировать в сторону уменьшения от основной, о чем свидетельствуют электромеханические и механические свойства. Высшую плавность регулирования тяжело обеспечить, потому что потребовалось бы существенное количество ступеней регулирования и соответственно огромное число контакторов. Полное внедрение мотора по току (нагреву) в данном случае достигается при регулировании с неизменным моментом нагрузки.

Недостатком рассматриваемого способа является наличие значительных потерь мощности при регулировании, которые пропорциональны относительному изменению угловой скорости. Достоинством рассмотренного способа регулирования угловой скорости являются простота и надежность схемы управления.

Учитывая большие потери в реостате при малых скоростях, данный способ регулирования скорости применяется для приводов с кратковременным и повторно-кратковременным режимами работы.

При втором способе регулирование угловой скорости двигателей постоянного тока независимого возбуждения осуществляется изменением величины магнитного потока за счет введения в цепь обмотки возбуждения дополнительного реостата. При ослаблении потока угловая скорость двигателя как при нагрузке, так и при холостом ходе возрастает, а при усилении потока — уменьшается. Практически возможно изменение скорости исключительно в сторону увеличения ввиду насыщения двигателя.

При увеличении скорости ослаблением потока допустимый момент двигателя постоянного тока изменяется по закону гиперболы, а мощность остается постоянной. Диапазон регулирования скорости для данного способа D = 2 — 4 .

Механические характеристики для различных значений потока двигателя приведены на рис. 2 , а и 2 , б, из которых видно, что характеристики в пределах номинального тока имеют высокую степень жесткости.

Обмотки возбуждения двигателей постоянного тока независимого возбуждения обладают значительной индуктивностью. Поэтому при ступенчатом изменении сопротивления реостата в цепи обмотки возбуждения ток, а следовательно, и поток будут изменяться по экспоненциальному закону. В связи с этим регулирование угловой скорости будет осуществляться плавно.

Существенными преимуществами данного способа регулирования скорости являются его простота и высокая экономичность.

Данный способ регулирования используют в приводах в качестве вспомогательного, обеспечивающего повышение скорости при холостом ходе механизма.

Третий способ регулирования скорости заключается в изменении напряжения, подводимого к обмотке якоря двигателя. Угловая скорость двигателя постоянного тока независимо от нагрузки изменяется прямо пропорционально напряжению, подводимому к якорю. Поскольку все регулировочные характеристики являются жесткими, а степень их жесткости остается для всех характеристик неизменной, работа двигателя является стабильной на всех угловых скоростях и, следовательно, обеспечивается широкий диапазон регулирования скорости независимо от нагрузки. Этот диапазон равен 10 и может быть расширен за счет специальных схем управления.

При данном способе угловую скорость можно уменьшать и увеличивать относительно основной. Повышение скорости ограничено возможностями источника энергии с регулируемым напряжением и U ном двигателя.

Если источник энергии обеспечивает возможность непрерывного изменения подводимого к двигателю напряжения, то регулирование скорости двигателя будет плавным.

Данный способ регулирования является экономичным, так-так регулирование угловой скорости двигателя постоянного тока независимого возбуждения осуществляется без дополнительных потерь мощности в силовой цепи якоря. По всем вышеперечисленным показателям данный способ регулирования по сравнению с первым и вторым наилучший.
