Содержание
- Дрель ИЭ-1022А, 1976 года, новая, самая удачная покупка на барахолке.
- ИЭ-1035.ЭУ2
- ремонт дрели ИЭ-1035.Э1У2 ростовского завода «Электроинструмент»
- Машина ручная сверлильная ИЭ-1035.Э У2
- ✔Советская Рыжая дрель. Почему бренды никогда не сделают так же.. ИЭ-1035У2 СССР
- Электродрель иэ 1035 эу2
Дрель ИЭ-1022А, 1976 года, новая, самая удачная покупка на барахолке.
— эксплуатировать машину в критериях воздействия капель и брызг, также на открытых площадках во время дождика либо снегопада;
ИЭ-1035.ЭУ2
Еть возможность взять новейшую, за 1000р. еть ли смыл? Патрон под конус. 420вт.
- Просмотр профиля
- Сообщения юзера
- Личное сообщение
Регистрация: 21 Сентября 2023 Санкт-Петербург Сообщений: 1159
30 Апреля 2023 в 02:25
Глядя кому. Например, проктологу — нестОит. А вот в садомазо.
Разбираюсь во всём — собираю не всё.
- Просмотр профиля
- Сообщения юзера
- Личное сообщение
Регистрация: 28 Марта 2023 Копейск Сообщений: 139
30 Апреля 2023 в 04:20
Falkon58 написал :
Глядя кому. Например, проктологу — нестОит. А вот в садомазо.
А конкретнее как то можно? Имеет ли ценноть ломовой вращающий момент этого аксессуара?
- Просмотр профиля
- Сообщения юзера
- Личное сообщение
Регистрация: 29 Октября 2005 Барнаул Сообщений: 1219
30 Апреля 2023 в 05:12
Брал у компаньона такую. Даже профилактику кое-какую сделал — всё на подшипниках. Использовал для замесов раствора. А так ещё подойдёт под ступенчатые свёрла от 8-10мм, разные коронки.
Дополнительную ручку подлиннее бы. Шея кажется нестандарт — в стойку не поставить.
- Просмотр профиля
- Сообщения юзера
- Личное сообщение
Регистрация: 21 Сентября 2023 Санкт-Петербург Сообщений: 1159
30 Апреля 2023 в 05:31
Хорошая, русская (ростовская) крепкая и мощная дрель. Современные, 1000вт. отдыхают. Моно корпус мотора (не будет перекосов), Силуминовый корпус редуктора с сильными шестернями и переходной блокшестерней. Хороший выбор для сурьёзных работ!
Разбираюсь во всём — собираю не всё.
- Просмотр профиля
- Сообщения юзера
- Личное сообщение
Регистрация: 29 Октября 2005 Москва Сообщений: 39258
30 Апреля 2023 в 12:49
Falkon58 написал :
Хорошая, русская (ростовская) крепкая и мощная дрель.
Если только за тысячу. Железо бы лучше, а то 1-го комплекта щёток не прогуливались — куча этих г0внодрелей валялась на складе с рабочими движками и убитыми редукторами. Позже взяли в цех Bosch GBM16-2 — совершенно другое дело.
in my humble opinion
- Просмотр профиля
- Сообщения юзера
- Личное сообщение
Регистрация: 26 Ноября 2023 Тамбов Сообщений: 14654
30 Апреля 2023 в 12:52
Kvost написал :
Железо бы лучше, а то 1-го комплекта щёток не прогуливались — куча этих г0внодрелей валялась на складе с рабочими движками и убитыми редукторами. Позже взяли в цех Bosch GBM16-2 — совершенно другое дело.
Если честно и подшипнички не очень- прикупил такую у себя в городке на барахле за 350 р:
нароботка не нездоровая, у рукожопых в руках была, а подшипники охрененный свободный ход имеют
- Просмотр профиля
- Сообщения юзера
- Личное сообщение
Регистрация: 28 Марта 2023 Копейск Сообщений: 139
30 Апреля 2023 в 14:45
Ну так стоит брать, либо нет, под шканты отверстия сверлить в брусе допустим, либо можно ввезенной обойтись, хотя завезенные из других стран мелкие все какие то.
- Просмотр профиля
- Сообщения юзера
- Личное сообщение
Регистрация: 29 Октября 2005 Барнаул Сообщений: 1219
30 Апреля 2023 в 20:15
Какого поперечника шканты? Для спиральных свёрел обороты подходят, для перьевых — очень не достаточно.
- Просмотр профиля
- Сообщения юзера
- Личное сообщение
Регистрация: 29 Декабря 2023 Тула Сообщений: 638
30 Апреля 2023 в 22:22
Данная дрель невзирая на свои 420 Вт имеет большой вращающий момент. Сверля пером на 35, она даже не нагревается. Это 1-ый электроинструмент который у меня появился сначала 90-х. В рабочем состоянии до сего времени и дохнуть не собирается.
Еще даже щетки не разу не менял. А поработала она дай бог каждому. На данный момент изредка пользуюсь.
- Просмотр профиля
- Сообщения юзера
- Личное сообщение
Регистрация: 29 Октября 2005 Барнаул Сообщений: 1219
1 Мая 2023 в 18:36
Момент у неё ровно таковой, какой будет у хоть какой дрели мощностью 420 Вт и 600 об/мин на шпинделе.
- Просмотр профиля
- Сообщения юзера
- Личное сообщение
Регистрация: 29 Декабря 2023 Тула Сообщений: 638
1 Мая 2023 в 22:54
Specky написал :
Момент у неё ровно таковой, какой будет у хоть какой дрели мощностью 420 Вт и 600 об/мин на шпинделе.
Ну не скажите. Если взять Макиту либо Хитачи таковой мощности, из низ дым повалит при работе с большими перьями.
Вероятнее всего указана мощность на выходе, да к тому же честная.
- Просмотр профиля
- Сообщения пользователя
- Личное сообщение
Регистрация: 29 Октября 2005 Барнаул Сообщений: 1219
2 Мая 2023 в 06:13
Не понятно, на чём основаны Ваши утверждения, прямо креационизм какой-то.
КПД двигателя — 0,6%, КПД редуктора — 0,77%. Двигатель сравнительно малооборотный, что может сказаться на рабочей характеристике, но навряд ли радикально. Про момент без характеристики сказать ничего нельзя.
На макитах с хитачами на дрелях подобного толка устанавливается предохранительная муфта, ограничивающая момент порядка 30Нм — что бы руки не оборвало.
С перкой 35 мм прекрасно справляется односкоростная дрель 600 Вт на тысячах полутора оборотов. Стружка — как из под рубанка.
- Просмотр профиля
- Сообщения пользователя
- Личное сообщение
Регистрация: 6 Февраля 2023 Бердск Сообщений: 495
7 Августа 2023 в 16:01

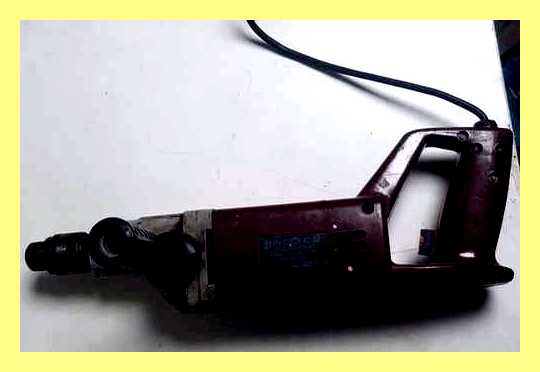

В разборе агрегат.
ремонт дрели ИЭ-1035.Э1У2 ростовского завода «Электроинструмент»
Из проблем.
Самая серьёзная- одна из щёток при сработке на треть гарантированно заклинила бы. Стороны не параллельны- к концу утолщалась на одну десятую, но этого хватало для клина.
Провода от двигателя были в кнопке слегка прижаты- сборщик очень-очень устал и не смог затянуть винтики.
Вместо смазки какое-то масса.
Из дрели торчит огрызок 2 метра- ну совсем мало.
Боковая рукоятка не фонтан и постоянно откручивается под весом дрели.
Подшипники не внушают.
Место под подшипник на промщите было выфрезеровано варварски-с огромными задирами по бокам- подшипник при сборке-разборке выдирал стружку в редуктор. Почему и промыл старую «смазку».
Ну собственно просьба- подскажите что можно использовать в качестве сальника- родной не внушает.
Машина ручная сверлильная ИЭ-1035.Э У2
ИЭ-1035.Э.0000.00-ОЗПС
Уважаемый покупатель! Убедитесь, что в паспорте и в гарантийных талонах поставлен штамп магазина, подпись продавца и дата продажи.
До того как приступить к работе машиной, внимательно изучите настоящий паспорт.
Настоящий паспорт является документом, объединенным с техническим описанием и инструкцией по эксплуатации, который удостоверяет гарантированные основные параметры и характеристики машины ручной сверлильной электрической ИЭ-1035.Э У2 (далее машина).
1. НАЗНАЧЕНИЕ ИЗДЕЛИЯ
Машина бытового назначения создана для сверления отверстий диаметром от 3 до 13 мм в металле с временным сопротивлением разрыву до 600 МПа и других материалах при выполнении монтажных, слесарных и столярных работ. Машина изготовлена для работы в условиях умеренного климата — исполнение «У», категория изделия 2 ГОСТ 15150-69 при температурах от минус 40°С до плюс 40°С.
Отклонение напряжения питающей сети в пределах ±10% от номинального значения.
Колебания частоты питающей сети в пределах ±5% от номинального значения.
Машина снабжена выключателем с электронным регулятором, позволяющим изменять частоту врещения шпинделя от нуля до максимальной величины.
Электронное регулирование значительно повышает удобство работы машиной и расширяет область ее эффективного использования.
Отпадает необходимость в предварительном накернивании при выполнении операции засверливания.
Электронное регулирование позволяет осуществлять сверление отверстий разных диаметров в оптимальном режиме, также дополнительно использовать машину для рассверливания, зенкерования и других операций.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
2.1. Технические характеристики машины представлены в табл.. 1.
3. КОМПЛЕКТНОСТЬ
3.1. Комплектность машины в соответствии с табл. 2.
4. УСТРОЙСТВО И Механизм работы
Машина (рис. 1) состоит из следующих основных частей: редуктора и узла электропривода. В ручке в специальных гнездах размещены: выключатель с электронным регулятором частоты вращения якоря и фиксатором включенного положения, фильтр подавления радио- и телепомех.
Микросхема электронного регулятора смонтирована в корпусе выключателя питания, при всем этом потенциометр, регулирующий момент зажигания тиристора, сблокирован с курком выключателя.
Работа регулятора осуществляется следующим образом.
При легком нажатии на курок выключателя электропривод включается и работает с минимальной частотой вращения якоря. При дальнейшем нажатии на курок электроника подает на обмотку возбуждения электропривода постепенно повышающееся напряжение, тем осуществляется бесступенчатое регулирование частоты вращения якоря. При полном нажатии курка выключателя до упора электроника шунтируется и электропривод работает на полном напряжении сети, обеспечивая максимальную частоту вращения шпинделя.
Конструкция электронного регулятора позволяет по мере надобности сузить диапазон регулирования частоты вращения якоря электропривода от нуля до заданного предела за счет уменьшения хода регулирующего потенциометра. Вращая гайку толкателя, вмонтированную в курок выключателя, устанавливают желаемое число оборотов посредством специального упора, ограничивающего величину перемещения ползуна регулирующего потенциометра. После этого, нажимая на курок выключателя, осуществляется включение электропривода и плавное регулирование частоты вращения якоря от нуля до желаемого значения. Для предупреждения поломки выключателя вращать гайку толкателя следует без усилия до ощущения упора.
Схема электропривода представлена на рис. 2.
Передача вращения от электропривода к шпинделю осуществляется через редуктор.
Для закрепления режущего инструмента используется сверлильный патрон, который устанавливается на шпиндель машины.
Машину можно использовать в стационарном положении, закрепив ее в штативе за цилиндрическую часть корпуса редуктора.
В конструкции машины использованы изобретения по авторским свидетельствам М9 342737, 377931, 517202.
При комплектации машины патроном без ключа необходимо насадить сверлильный патрон на шпиндель машины легким ударом по корпусу патрона в осевом направлении молотком через прокладку из меди, латуни, алюминия, картона или дерева. Удерживая шпиндель от поворота любым металлическим предметом, вставленным в отверстие шпинделя, раскрыть кулачки патрона, вращая его втулку за накатанную поверхность рукой. Вставить сверло и произвести предварительное его закрепление, вращая рукой втулку в обратном направлении. При сверлении кулачки патрона под влиянием момента сопротивления окончательно самопроизвольно зажимают сверло.
При снятии сверла необходимо раскрыть кулачки этим же методом.
Примечание. Завод оставляет за собой право, в связи с дальнейшим совершенствованием конструкции и внешнего облика машины, вносить в нее отдельные изменения, вследствие чего может быть неполное соответствие приобретенной машины описанию и изображению на рисунке.
5. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
5.1. Электробезопасность при работе машиной обеспечивается двойной изоляцией.
5.2. Применять машину разрешается исключительно в соответствии с назначением, указанным в паспорте.
— эксплуатировать машину в условиях воздействия капель и брызг, также на открытых площадках во время дождя или снегопада;
— вносить внутрь котлов, резервуаров источники питания.
5.4. Запрещается эксплуатировать машину при возникновении во время работы хотя бы одной из следующих неисправностей:
— повреждения провода или его защитной трубки
— нечеткой работы выключателя;
— искрения под щетками, сопровождающегося появлением кругового огня на поверхности коллектора;
— появления дыма или запаха, характерного для горящей изоляции;
— появления повышенных шума, стука, вибрации;
— поломки или появления трещин в корпусных деталях, рукоятке;
— повреждения рабочего инструмента.
5.5. Машиной разрешается производить работы без применения индивидуальных средств защиты.
5.6. При эксплуатации машины необходимо соблюдать все требования паспорта, бережно обращаться с ней, не подвергать машину ударам, перегрузкам, воздействию грязи и нефтепродуктов.
5.7. Провод машины должен быть надежно защищен от случайного повреждения (например, его следует подвешивать).
Непосредственное соприкосновение провода с горячими и масляными поверхностями не допускается.
5.8. Машина должна быть отключена выключателем при внезапной остановке (вследствие исчезновения напряжения в сети, заклинивания движущихся деталей и т. п.);
5.9. Машина должна быть отключена от сети штепсельной вилкой:
— при смене рабочего инструмента и регулировке;
— при переносе машины с одного рабочего места на другое;
— при перерыве в работе;
— по окончании работы.
5.10. Корректированный уровень звуковой мощности — 95 дБА.
5.11. Логарифмический уровень корректированного значения виброскорости — 118 дБ.
Определение вибрационной характеристики проведено 16.08.90 г.
Нормативный коэффициент 8-часового использования а=0,2.
✔Советская Рыжая дрель. Почему бренды никогда не сделают так же.. ИЭ-1035У2 СССР
Усилие подачи, прикладываемое руками работающего в процессе работы — менее (190±10) Н.
5.12. При каждой разборке электрической части, машину необходимо подвергать испытанию на электробезопасность напряжением 2500 В, частотой 50 Гц в течение трех секунд на высоковольтной установке, прикладывая электроды к шпинделю и контактам вилки при включенном выключателе.
При обнаружении неисправности машину необходимо возвратить на завод-изготовитель или сдать в ремонтную мастерскую.
6. ПОДГОТОВКА МАШИНЫ К РАБОТЕ И ПОРЯДОК РАБОТЫ
6.1. До работы машиной следует производить:
— проверку комплектности и надежности крепления деталей;
— внешний осмотр (исправность провода, его защитной трубки и штепсельной вилки, целостность изоляционных деталей корпуса и рукояток);
— проверку соответствия напряжения сети напряжению электропривода машины, указанному на пластинке потребительской маркировки;
— проверку четкости работы выключателя;
— проверку работы на холостом ходу в течение 1 мин.
6.2. Если машина после приобретения в работе не была, ее следует перед проведением вышеуказанных операций расконсервировать.
6.3. Запрещается работать машиной, у которой обнаружено несоответствие хотя бы одному из перечисленных требований.
6.4. Во время работы машиной необходимо:
— выполнить требования, изложенные в разделе 5 «Указания мер безопасности»;
— производить включение и выключение вилки только при выключенной машине:
— следить за температурой корпуса редуктора и электропривода, которая не должна превышать 60°С над температурой среды.
6.5. По окончании работы машина должна быть очищена от загрязнения.
7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
7.1. Ремонт машины должен производиться специализированным предприятием (подразделением). Каждая машина после ремонта должна быть подвергнута приемо-сдаточным испытаниям, в программу которых кроме проверок: обкатки машины на холостом ходу более 30 мин., проверки правильности сборки (внешний осмотр, трехкратное включение и отключение выключателя у подключенной на номинальное напряжение машины, при всем этом не должно быть отказов пуска и отключения), испытания на электрическую прочность (по п. 5.12), должны быть включены: измерение уровней вибрации, величины которых должны соответствовать ГОСТ 17770-86 и корректированного уровня звуковой мощности в соответствии с нормами ГОСТ 12.2.030-83.
7.2. Машина и вспомогательное оборудование к ней (провода, удлинители и т. д.) должны подвергаться периодической проверке не реже одного раза в 6 месяцев.
7.3. В объем периодической проверки машины и вспомогательного оборудования входят:
— проверка работы на холостом ходу более 5 мин.;
— осмотр щеток и замену их при высоте менее 8 мм;
удаление угольной пыли с деталей электропривода и замену смазки редуктора через 100 часов работы.
В редуктор и подшипники закладывать смазку ЛС-1П ТУ 38УССР 202345-77 или № 158 ТУ 38-101320-77, заполняя 2/3 свободного пространства. Другие марки смазок, не рекомендованные паспортом, могут применяться только после официального подтверждения их пригодности заводом-изготовителем.
7.4. При длительных перерывах в работе наружные поверхности деталей машины, подвергающиеся коррозии, должны быть покрыты консервационной смазкой.
8. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ
8.1. Возможные неисправности и способы их устранения приведены в табл. 3.
9. ПРИЕМКА, КОНСЕРВАЦИЯ И УПАКОВКА
Машина ИЭ-1035.Э У2, заводской №. соответствует ТУ 22-176-031-87 и признана годной для эксплуатации.
Срок сохраняемости до переконсервации — 3 года.
М. П. Дата консервации и выпуска 1991 г.
10. ГАРАНТИИ ИЗГОТОВИТЕЛЯ
10.1. Гарантийный срок.
Гарантийный срок устанавливается 12 месяцев со дня продажи магазином при условии соблюдения потребителем правил хранения и эксплуатации, указанных в настоящем паспорте.
10.2. Показатель надежности.
Средний ресурс до первого ремонта 400 часов (замена щеток ремонтом не является).
10.3. Без штампа магазина о продаже машины претензии за качество машины не принимаются.
Электродрель иэ 1035 эу2
